公開番号2025175103
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025150693,2021163007
出願日2025-09-10,2021-10-01
発明の名称モータ
出願人ミネベアミツミ株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類H02K 9/06 20060101AFI20251120BHJP(電力の発電,変換,配電)
要約【課題】発熱を抑制することができるモータを提供する。
【解決手段】モータ(1)は、ロータ(15)と、ロータ(15)と対向するステータ(13)と、ロータ(15)を回転自在に支持する軸受(19a,19b)と、ロータ(15)の軸(X)方向一方側に取り付けられる羽根(2)と、軸受(19a,19b)を保持する保持部(11)と、を備え、保持部(11)は、外部機器(3)が取り付けられる取付部(112)と、ステータ(13)と接触する接触部(113)と、を有し、取付部(112)の軸(X)方向一方側の端面(112a)は、接触部(113)の軸(X)方向他方側の端面(113b)よりも軸(X)方向他方側に配置される。
【選択図】図4
特許請求の範囲【請求項１】
ロータと、
前記ロータと対向するステータと、
前記ロータを回転自在に支持する軸受と、
前記ロータの軸方向一方側に取り付けられる羽根と、
前記軸受を保持する保持部と、を備え、
前記保持部は、前記軸受を保持する内壁部と、外部機器が取り付けられる取付部と、前記ステータを保持する外壁部と、前記ステータと接触する接触部と、前記取付部と前記外壁部を接続する複数の接続部と、を有し、
前記取付部は、前記内壁部に設けられ、
前記取付部の軸方向一方側の端面は、前記接触部の軸方向他方側の端面よりも軸方向他方側に配置され、
前記複数の接続部は、軸方向よりも径方向内側に傾斜して配置され、
前記複数の接続部のうち、隣接する２つの接続部の間には開口が形成されている、
モータ。
続きを表示（約 400 文字）【請求項２】
前記ステータは、コイルを有し、
前記コイルの軸方向他方側の端面は、前記接触部の軸方向他方側の端面よりも軸方向他方側に配置される、
請求項１に記載のモータ。
【請求項３】
ヒートシンクは、径方向において、前記保持部を介して前記ステータに対向する、
請求項１または２に記載のモータ。
【請求項４】
前記ヒートシンクは、軸方向において、前記取付部および前記接続部に対向している、
請求項３に記載のモータ。
【請求項５】
前記ヒートシンクは軸方向に突出する突出部を有し、
前記突出部は、軸方向において、前記取付部と対向する、
請求項３または４に記載のモータ。
【請求項６】
前記ヒートシンクは、前記内壁部と前記外壁部との間に配置されている、
請求項３または４に記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ベース部に開口が形成され、プロペラが回転することで発生する風がベース部の開口を通過することにより、モータを冷却することができるモータが知られている（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－６８６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、モータの冷却効率を高めて、モータの発熱を抑制したいという要望があった。
【０００５】
本発明は、以上の背景に鑑みてなされたものであり、発熱を抑制することができるモータを提供する。
【課題を解決するための手段】
【０００６】
上記課題は、以下の本発明により解決される。すなわち、本発明のモータは、ロータと、前記ロータと対向するステータと、前記ロータを回転自在に支持する軸受と、前記ロータの軸方向一方側に取り付けられる羽根と、前記軸受を保持する保持部と、を備え、前記保持部は、外部機器が取り付けられる取付部と、前記ステータと接触する接触部と、を有し、前記取付部の軸方向一方側の端面は、前記接触部の軸方向他方側の端面よりも軸方向他方側に配置される。
【図面の簡単な説明】
【０００７】
本発明の一実施の形態にかかるアウターロータ型のモータの全体構成を示す上方からの斜視図である。

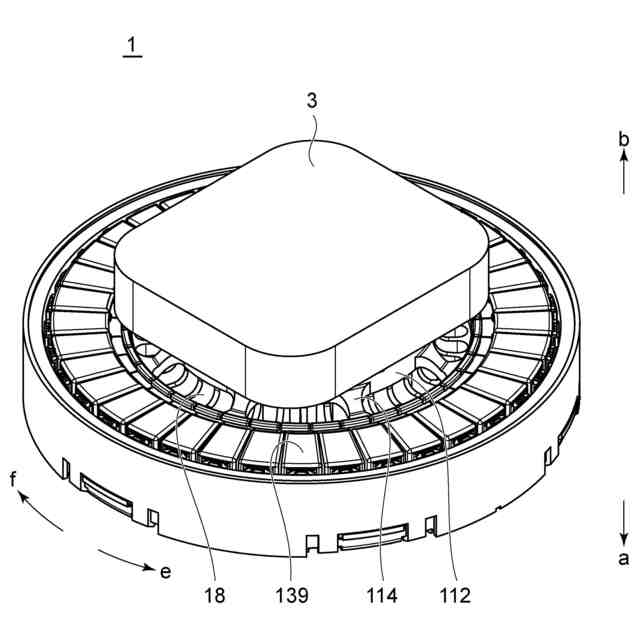

本発明の一実施の形態にかかるアウターロータ型のモータの全体構成を示す下方からの斜視図である。

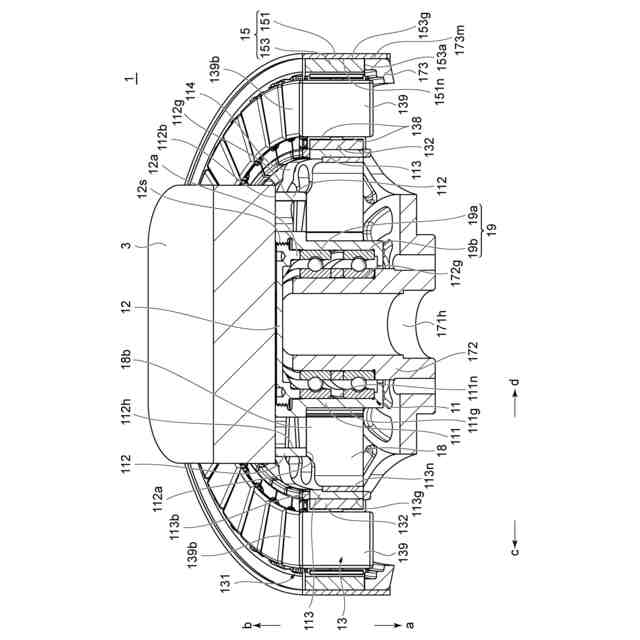

本発明の一実施の形態にかかるモータの斜視断面図である。

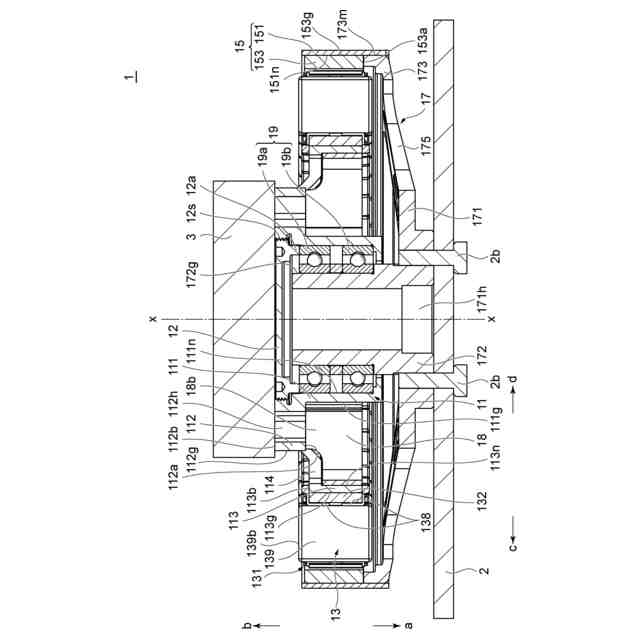

本発明の一実施の形態にかかるモータの断面図である。
本発明の一実施の形態にかかるモータのホルダの構成を示す斜視図である。

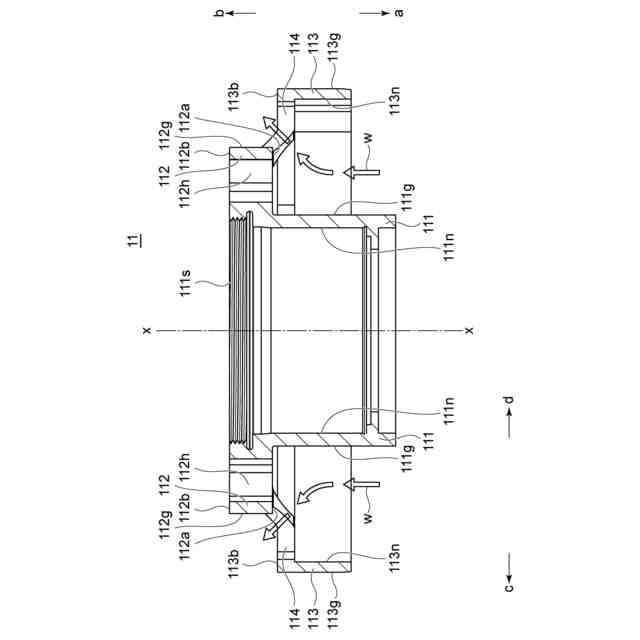

本発明の一実施の形態にかかるモータのホルダの構成を示す断面図である。

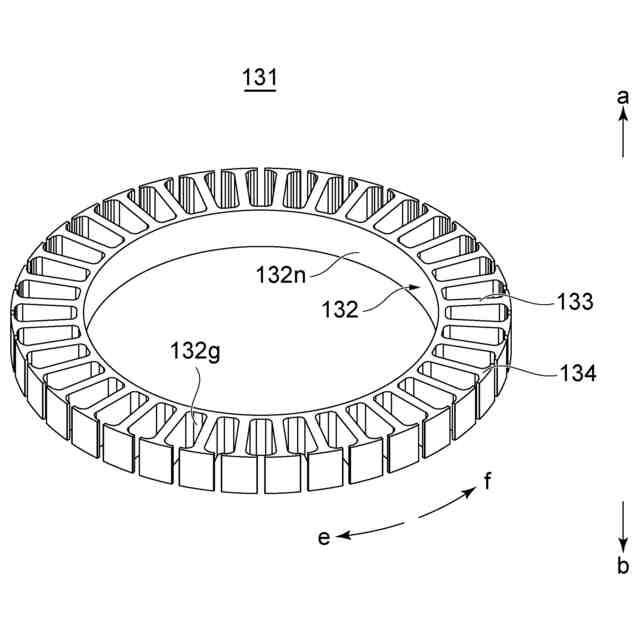

本発明の一実施の形態にかかるモータのステータコアの構成を示す斜視図である。
【発明を実施するための形態】
【０００８】
本発明の実施の形態について、図面を参照しながら説明する。図１は、本発明の一実施の形態にかかるアウターロータ型のモータの全体構成を示す上方からの斜視図である。図２は、本発明の一実施の形態にかかるアウターロータ型のモータの全体構成を示す下方からの斜視図である。図３は、本発明の一実施の形態にかかるモータの斜視断面図である。図４は、本発明の一実施の形態にかかるモータの断面図である。図５は、本発明の一実施の形態にかかるモータのホルダの構成を示す斜視図である。図６は、本発明の一実施の形態にかかるモータのホルダの構成を示す断面図である。図７は、本発明の一実施の形態にかかるモータのステータコアの構成を示す斜視図である。
【０００９】
なお、本実施の形態の説明において、以下の説明では、便宜上、モータ１が回転する際の軸Ｘが延びる方向を軸方向（回転軸方向）とする。また、以下の説明では、便宜上、軸方向において矢印ａ方向を上側または上方、矢印ｂ方向を下側または下方とする。軸Ｘに垂直な径方向において、軸Ｘから遠ざかる矢印ｃ方向を外周側または外側とし、軸Ｘに近づく矢印ｄ方向を内周側または内側とする。上側から見たモータ１の周方向において矢印ｅ方向を時計回り方向とし、矢印ｆ方向を反時計回り方向とする。以下の説明において、上側（矢印ａ方向）および下側（矢印ｂ方向）は、図面上におけるモータ１の上下関係を意味し、重力方向における上下関係とは、必ずしも一致しない。
【００１０】
図１～図７に示すように、モータ１は、例えば、ドローン（図示せず）などの浮遊式移動体に搭載されるアウターロータ型のブラシレスモータである。
図１～図４に示すように、モータ１は、上側（矢印ａ方向）にあるロータハウジング１７にドローンのプロペラ（羽根）２（図４参照）が取り付けられ、下側（矢印ｂ方向）にあるホルダ１１にドローンの機体（外部機器）３が取り付けられる。図３、図４に示すように、モータ１は、主に、ホルダ１１と、ステータ１３と、ロータ１５と、ロータハウジング１７と、ヒートシンク１８と、軸受１９と、を有している。
（【００１１】以降は省略されています）
