公開番号2025172424
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024077925
出願日2024-05-13
発明の名称モータ
出願人ミネベアミツミ株式会社
代理人弁理士法人NYTパートナーズ
主分類H02K 3/52 20060101AFI20251118BHJP(電力の発電,変換,配電)
要約【課題】小型化を図ることができるモータを提供する。
【解決手段】モータ1は、コイル28を形成する導線28aと、複数のバスバー50A～50Cと、を備え、前記複数のバスバー50A～50Cに、前記導線28aが電気的に接続されており、軸方向において、前記複数のバスバー50A～50Cのうち、第1バスバー50Cの段部に第2バスバー50Bの一部分が重なっている。
【選択図】図7

特許請求の範囲【請求項１】
コイルを形成する導線と、
複数のバスバーと、を備え、
前記複数のバスバーに、前記導線が電気的に接続されており、
軸方向において、前記複数のバスバーのうち、第１バスバーの段部に第２バスバーの一部分が重なっている、モータ。
続きを表示（約 370 文字）【請求項２】
前記第２バスバーの一部分には前記導線が接続されている、請求項１に記載のモータ。
【請求項３】
前記第１バスバー及び前記第２バスバーは、周方向において、両端部を備える、請求項１又は２に記載のモータ。
【請求項４】
前記複数のバスバーは、第３バスバーを備え、
径方向において、前記第３バスバーは、周方向に延在する壁部を備え、
前記第３バスバーの壁部は、径方向において、前記第１バスバー又は前記第２バスバーに対向する、請求項１から３のいずれかに記載のモータ。
【請求項５】
前記第１バスバーは、外部と接続する端子を備え、
径方向において、前記第１バスバーの端子は、前記第２バスバーの外周部に隣接して配置されている、請求項１から４のいずれかに記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば特許文献１には、モータへの電流の供給にあたって、軸方向に積層された複数のバスバーユニットが用いられる。各バスバーユニットは、バスバーと、バスバーを保持する樹脂製のホルダと、を有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０８５４５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
こうしたモータでは、高電流に対応するためにバスバーの厚さを増大させる必要がある。その場合、軸方向に積層された枚数分だけ、軸方向にバスバーユニットを大型化しなければならない。その結果、モータは大型化してしまう。
【０００５】
そこで、本発明は、小型化を図ることができるモータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るモータは、コイルを形成する導線と、複数のバスバーと、を備え、前記複数のバスバーに、前記導線が電気的に接続されており、回転軸方向において、前記複数のバスバーのうち、第１バスバーの段部に前記第２バスバーの一部分が重なっている。
【図面の簡単な説明】
【０００７】

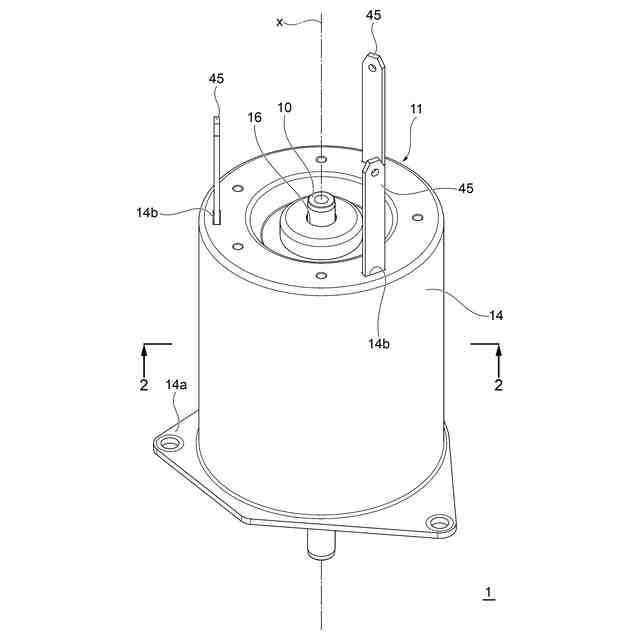

本発明の一実施形態に係るモータ１の構造を概略的に示す斜視図である。

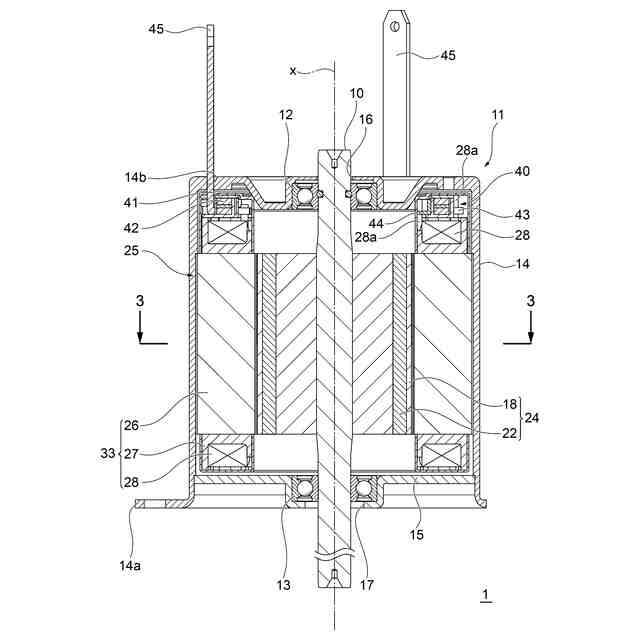

図１の２－２線に沿った断面図である。

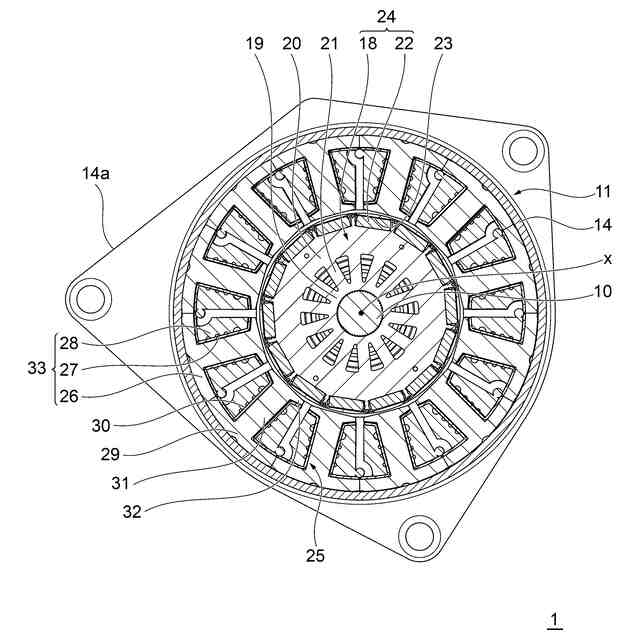

図１の２－２線に沿った断面図である。

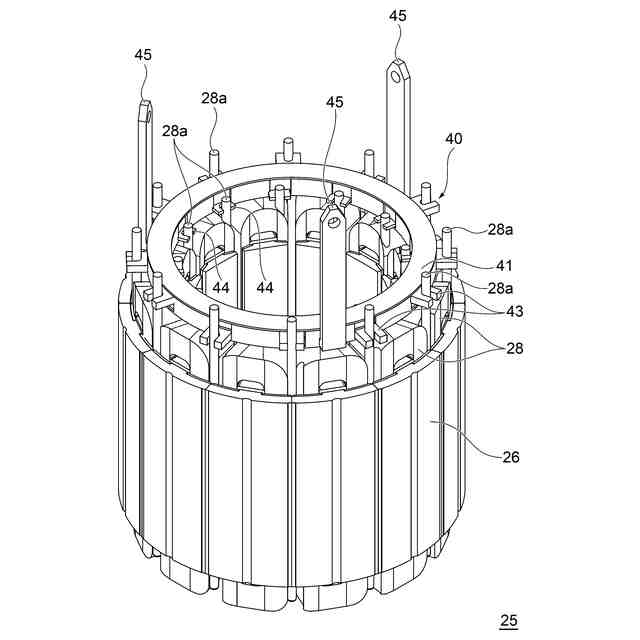

一具体例に係るステータアセンブリ２５の構造を概略的に示す斜視図である。

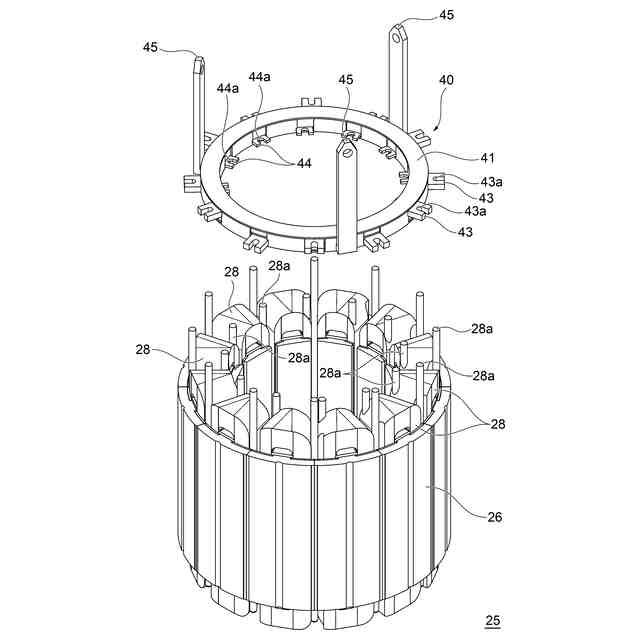

一具体例に係るステータアセンブリ２５の構造を概略的に示す分解斜視図である。

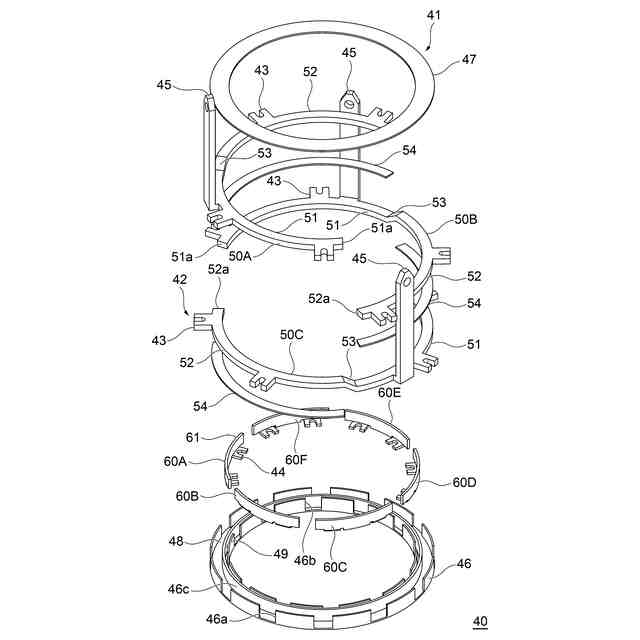

一具体例に係るバスバーユニット４０の構造を概略的に示す分解斜視図である。
一具体例に係るバスバー群４２の構造を概略的に示す斜視図である。
他の具体例に係るバスバーユニット４０Ａの構造を概略的に示す斜視図である。

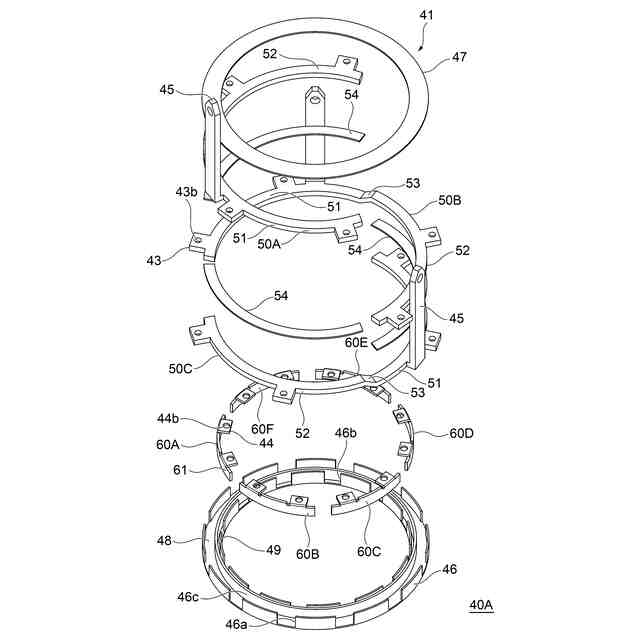

他の具体例に係るバスバーユニット４０Ａの構造を概略的に示す分解斜視図である。
他の具体例に係るバスバー群４２Ａの構造を概略的に示す斜視図である。
図８の１１－１１線に沿った部分拡大断面図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して、本発明の一実施形態について説明する。図１は、本発明の一実施形態に係るモータ１の構造を概略的に示す斜視図である。図２は、本発明の一実施形態に係るモータ１の構造を概略的に示す垂直断面図である。図３は、本発明の一実施形態に係るモータ１の構造を概略的に示す水平断面図である。なお、図２は、モータ１の回転軸心を構成する軸線ｘを含む仮想平面に沿った、図１の２－２線に沿った断面図に相当する。また、図３は、軸線ｘに直交する仮想平面に沿った、図２の３－３線に沿った断面図に相当する。
【０００９】
なお、以下のモータ１の実施形態の説明において、軸線ｘに沿った方向（以下、「軸方向」という。）における一方の側を上側、一方の側の反対の他方の側を下側と規定する。軸方向において規定されるこれら上側及び下側は、重力方向における上下関係とは必ずしも一致しない。また、軸線ｘに垂直な方向にモータ１の径方向が規定される。この径方向において、軸線ｘから遠ざかる側を径方向における外側（外周側）と規定する一方で、軸線ｘに近づく方向を径方向における内側（内周側）と規定する。さらに、軸線ｘ周りにモータ１の周方向が規定される。
【００１０】
図１～図３を併せて参照すると、モータ１は、例えば軸線ｘを中心軸線とする円柱状のシャフト１０を備えている。シャフト１０は、ハウジング１１に固定される２つの軸受１２、１３に回転自在に支持されている。軸受１２、１３は、シャフト１０とハウジング１１との間に例えば圧入などにより取り付けられている。軸受１２、１３は例えば玉軸受である。この例では、シャフト１０は、ハウジング１１の上端より上側よりも、ハウジング１１の下端よりも下側により大きく突出している。
（【００１１】以降は省略されています）
