公開番号2025172143
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025145718,2021050455
出願日2025-09-02,2021-03-24
発明の名称画像処理装置及び画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人弁理士法人TNKアジア国際特許事務所
主分類G06F 16/38 20190101AFI20251113BHJP(計算;計数)
要約【課題】原稿画像から読み取った文字列が記録されるファイルの保存に必要となるデータ量の低減を図る。
【解決手段】画像形成装置1は、原稿読取部5による読み取りで得られた原稿画像を解析し、予め定められたフォーマット情報に基づいて、原稿画像に含まれる回答記入欄及び当該回答記入欄に対応する質問項目を検出すると共に、当該回答記入欄内に記入されている回答としての文字列を抽出し、文字列ファイル記憶部81に既に記憶されている、操作部47に対する操作でユーザーにより指定された文字列ファイルに、当該文字列ファイルに記録されている質問項目を示す文字列に対応付けて、抽出した文字列を追加して書き込む制御部100を備える。

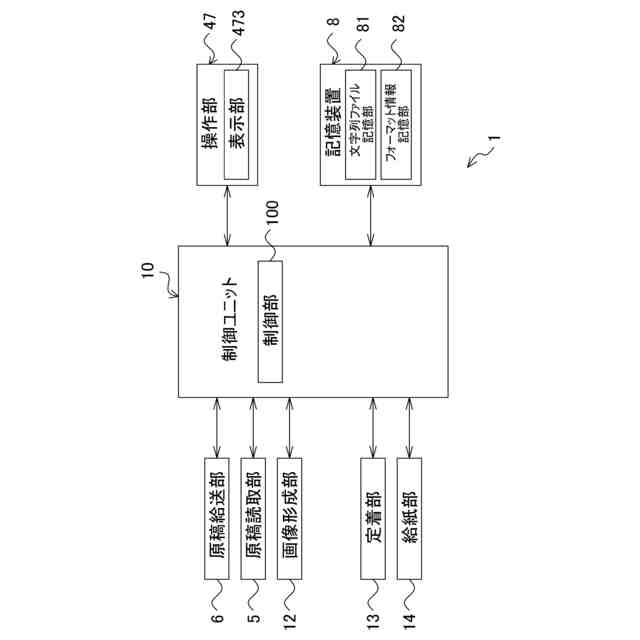

【選択図】図2
特許請求の範囲【請求項１】
質問項目を示す文字列と、当該質問項目に対する回答を示す文字列とが対応付けて記録される文字列ファイルを記憶する文字列ファイル記憶部と、
操作を受け付ける操作部と、
原稿の画像を読み取る原稿読取部と、
前記原稿読取部による読み取りで得られた原稿画像を解析し、
当該原稿画像から抽出すべき回答が記入される回答記入欄及び当該回答記入欄に対応する前記質問項目を示す、予め定められたフォーマット情報に基づいて、前記原稿画像に含まれる前記回答記入欄及び前記質問項目を検出すると共に、当該回答記入欄内に記入されている回答としての文字列を抽出し、
前記文字列ファイル記憶部に既に記憶されている、前記操作部に対する操作でユーザーにより指定された前記文字列ファイルに、当該文字列ファイルに既に記録されている前記質問項目を示す文字列に対応付けて、前記回答として抽出した文字列を追加して書き込む制御部と、を備える画像処理装置。
続きを表示（約 1,000 文字）【請求項２】

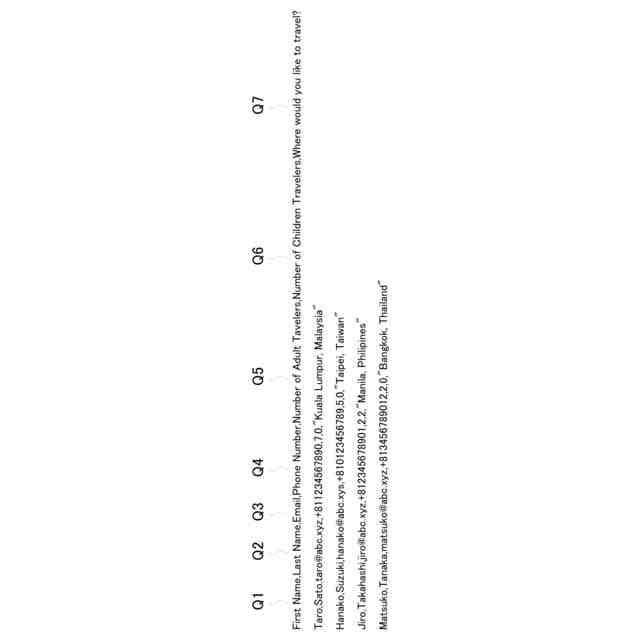

前記文字列ファイルは、ＣＳＶ（Comma Separated Value）形式のファイルである請求項１に記載の画像処理装置。
【請求項３】
前記制御部は、更に、前記回答記入欄内から抽出した文字列にカンマが含まれている場合、当該文字列を予め定められた記号で囲んで、前記文字列ファイルに書き込む請求項２に記載の画像処理装置。
【請求項４】
前記制御部は、更に、前記操作部に対する操作でユーザーにより選択された、記録されている前記質問項目が一致する複数の前記文字列ファイルのうち、任意の１つの前記文字列ファイルに、当該文字列ファイルに記録されている前記質問項目を示す文字列に対応付けて、他の前記文字列ファイルに記録されている前記質問項目に対する回答を示す文字列を追加して書き込み、前記文字列ファイルの結合を行う請求項１乃至請求項３のいずれかに記載の画像処理装置。
【請求項５】
前記フォーマット情報を記憶するフォーマット情報記憶部と、
表示部と、を更に備え、
前記制御部は、更に、前記フォーマット情報の元とする原本原稿画像を前記表示部に表示させ、前記操作部の操作でユーザーにより指定された、前記原本原稿画像に含まれる前記回答記入欄及び前記質問項目を示す情報を、前記フォーマット情報として、前記フォーマット情報記憶部に記憶させる請求項１乃至請求項４のいずれかに記載の画像処理装置。
【請求項６】
前記制御部は、前記フォーマット情報を前記原本原稿画像に組み込み、当該原本原稿画像を前記フォーマット情報記憶部に記憶させる請求項５に記載の画像処理装置。
【請求項７】
前記制御部は、前記操作部を介して、前記原本原稿画像に含まれる、隣り合う２つ以上の前記回答記入欄を１つの前記回答記入欄として指定を受け付けることが可能である請求項５又は請求項６に記載の画像処理装置。
【請求項８】
前記制御部は、更に、前記操作部に対する操作でユーザーにより指定された前記フォーマット情報に基づいて、前記原稿画像に含まれる前記回答記入欄及び当該回答記入欄に対応する前記質問項目を検出すると共に、当該回答記入欄内に記入されている回答としての文字列を抽出する請求項５乃至請求項７のいずれかに記載の画像処理装置。
【請求項９】
請求項１乃至請求項８のいずれかに記載の画像処理装置と、
記録媒体に画像を形成する画像形成部と、を備える画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置及び画像形成装置に関し、特に、原稿画像から必要な文字列を抽出する技術に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
下記の特許文献１に、画像処理装置において、アンケート用紙をスキャンすることによって得られた画像に文字認識処理を行い、その認識処理の結果をメモリーに保存することが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－０１２２２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

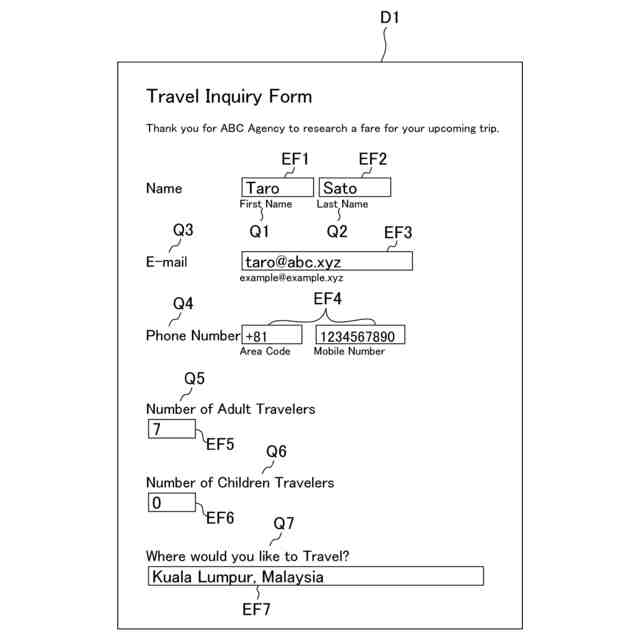

アンケート用紙などの原稿（紙の文書）には、質問項目を示す文字列（例えば、First Name，Last Name，E-mail）と、当該質問項目に対する具体的な内容が記入される回答記入欄とを関連付けたレイアウトのものがある。
【０００５】
このような原稿の画像を、画像処理装置で読み取り、文字認識処理等を行い、質問項目を示す文字列と、当該質問項目に対する回答を示す文字列とを検出し、これら文字列を記録するファイルを作成してメモリーに保存し、原稿を電子化すれば、必要な情報を簡単に素早く検索できるようになる。また、原稿の保管スペースも不要にすることができる。
【０００６】
ところが、これら文字列を記録するファイルを、原稿に対する読み取り（スキャン）を行うたびに作成すると、ファイルの保存に必要となるデータ量が多くなり、メモリーを有効に利用することが困難になる可能性がある。
【０００７】
本発明は、上記の事情に鑑みなされたものであり、原稿画像から読み取った文字列が記録されるファイルの保存に必要となるデータ量の低減を図ることを目的とする。
【課題を解決するための手段】
【０００８】
本発明の一局面に係る画像処理装置は、質問項目を示す文字列と、当該質問項目に対する回答を示す文字列とが対応付けて記録される文字列ファイルを記憶する文字列ファイル記憶部と、操作を受け付ける操作部と、原稿の画像を読み取る原稿読取部と、前記原稿読取部による読み取りで得られた原稿画像を解析し、当該原稿画像から抽出すべき回答が記入される回答記入欄及び当該回答記入欄に対応する前記質問項目を示す、予め定められたフォーマット情報に基づいて、前記原稿画像に含まれる前記回答記入欄及び前記質問項目を検出すると共に、当該回答記入欄内に記入されている回答としての文字列を抽出し、前記文字列ファイル記憶部に既に記憶されている、前記操作部に対する操作でユーザーにより指定された前記文字列ファイルに、当該文字列ファイルに記録されている前記質問項目を示す文字列に対応付けて、前記抽出した文字列を追加して書き込む制御部と、を備える。
【０００９】
また、本発明の一局面に係る画像形成装置は、上記画像処理装置と、記録媒体に画像を形成する画像形成部と、を備える。
【発明の効果】
【００１０】
本発明によれば、原稿画像から読み取った文字列が、既に存在する文字列ファイルに追加して書き込まれるので、当該文字列が記録されるファイルの保存に必要となるデータ量の低減を図ることが可能になる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
