公開番号2025171892
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024106691
出願日2024-07-02
発明の名称エネルギー貯蔵システム
出願人光寶科技股フン有限公司
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H01M 10/617 20140101AFI20251113BHJP(基本的電気素子)
要約【課題】電池パック全体が比較的良好な放熱効果を有してエネルギー消費を低減させるエネルギー貯蔵システムを提供する。
【解決手段】ハウジング110及びハウジングの内部に位置する複数の電池ユニットを含む電池モジュールと、温度差調整構造130と、を有するエネルギー貯蔵システムであって、温度差調整構造は、電池モジュール上に設けられ、第1プレート131と、第2プレート132と、を含む。第1プレートは、複数の放熱孔を含む。第2プレートは、第1側面132aと、第1側面と対向する第2側面132bと、を含み、第1側面は、第1プレートに接続されており、第2側面は、第1側面に対して電池モジュールにより近い。
【選択図】図2B
特許請求の範囲【請求項１】
電池モジュールと、
前記電池モジュール上に設けられる温度差調整構造であって、
第１プレートと、
第２プレートであって、
第１側面と、前記第１側面と対向する第２側面と、を含み、
前記第１側面は、前記第１プレートに接続されており、
前記第２側面は、前記第１側面に対して前記電池モジュールにより近い、第２プレートと、
を備える、温度差調整構造と、
を備える、エネルギー貯蔵システム。
続きを表示（約 1,200 文字）【請求項２】
前記温度差調整構造は、放熱孔を備える、請求項１に記載のエネルギー貯蔵システム。
【請求項３】
請求項１に記載のエネルギー貯蔵システムであって、
前記第１プレートと前記電池モジュールとの間に間隔が形成されている、エネルギー貯蔵システム。
【請求項４】
請求項１に記載のエネルギー貯蔵システムであって、
前記温度差調整構造は、
前記第１プレートに接続されており、かつ、前記第１プレートと前記電池モジュールとの間に配置されている支持部材をさらに備える、エネルギー貯蔵システム。
【請求項５】
請求項４に記載のエネルギー貯蔵システムであって、
前記支持部材の高さは、前記第２プレートの前記第１側面の、前記第２側面に対する高さ以上である、エネルギー貯蔵システム。
【請求項６】
請求項１に記載のエネルギー貯蔵システムであって、
前記第１プレートと前記第２プレートとの間に夾角が形成されており、
前記夾角は、９０度以上、かつ、１８０度未満である、エネルギー貯蔵システム。
【請求項７】
請求項１に記載のエネルギー貯蔵システムであって、
前記温度差調整構造は、第３プレートをさらに含み、
前記第３プレートは、前記第２側面に接続されており、
前記第３プレートは、前記電池モジュールに取り付けられている、エネルギー貯蔵システム。
【請求項８】
請求項１に記載のエネルギー貯蔵システムであって、
前記エネルギー貯蔵システムは、第１ファンと、第２ファンと、をさらに含み、
前記電池モジュールは、前記第１ファンと前記第２ファンとの間に位置するハウジングを備え、
前記第１プレートおよび前記第２プレートは、前記ハウジングの上面に配置されており、
前記第２プレートは、前記第１側面から前記上面に向かって延びる、エネルギー貯蔵システム。
【請求項９】
請求項１に記載のエネルギー貯蔵システムであって、
前記第２プレートは、平坦面、曲面、またはフローガイド構造を有する、エネルギー貯蔵システム。
【請求項１０】
請求項１に記載のエネルギー貯蔵システムであって、
前記エネルギー貯蔵システムは、ヒートシンクをさらに備え、
前記電池モジュールは、第１電池ユニットと、第２電池ユニットと、を有し、
前記電池モジュール上への、前記第１プレートの垂直方向の投影は、前記第１電池ユニットと重なり、
前記電池モジュール上への、前記ヒートシンクの垂直方向の投影は、前記第２電池ユニットと重なる、エネルギー貯蔵システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【発明の詳細な説明】
【０００１】
〔発明の背景〕
＜発明の分野＞
本発明は、一般にエネルギー貯蔵システムに関する。
続きを表示（約 1,300 文字）【０００２】
＜関連技術の説明＞
エネルギー貯蔵システムおよび自動車に現在使用される電池モジュールは、充電および放電用の単一のリチウム電池を具備するのではなく、複数のリチウム電池を直列に有する。しかしながら、直列構造を使用する場合、電池モジュールの温度は、不均一であることがある。長時間、リチウム電池間の温度差が大きすぎる場合、電池の寿命に影響する。
【０００３】
関連技術：日本国特許６７５３８５４号公報、日本国特表２０１９－５３０１９１号公報、中国１１５５２８３４６Ａ。
【０００４】
「電池パック、電池キャビネット、およびエネルギー貯蔵システム」と題された中国特許第１１５５２８３４６Ａは、電池モジュールとシェルとを備える電池パックを開示している。電池モジュールは、並べて配置される複数の電池を備える。収容キャビティは、シェルに形成され、電池モジュールは、収容キャビティ内に配置され、複数の空気入口領域は、シェルに形成され、各空気入口領域は、少なくとも１つの空気入口を備え、複数の空気入口領域は、第１方向に間隔をおいて配分される。空気入口領域の少なくとも一部の空気口面積は、電池モジュールの長さ方向の一端から他端に向かって徐々に減少され、少なくとも１つの空気出口は、シェルにさらに形成され、空気出口は、電池モジュールの長さ方向の前記他端に近い。電池キャビネットは、キャビネット本体と、複数の電池パックと、を備え、複数の電池パックは、キャビネット本体内に配置される。エネルギー貯蔵システムは、少なくとも１つの電池キャビネットを備える。この開示によれば、電池パック全体が比較的良好な放熱効果を有し、エネルギー消費が低減される。
【０００５】
〔発明の概要〕
本発明は、エネルギー貯蔵システムに関する。エネルギー貯蔵システムは、電池モジュールの異なる区域の温度差を調整する温度差調整構造を含む。
【０００６】
本発明の一態様によれば、電池モジュールと、温度差調整構造と、を含むエネルギー貯蔵システムが提供される。前記温度差調整構造は、前記電池モジュール上に設けられ、前記温度差調整構造は、第１プレートと、第２プレートと、を含む。前記第２プレートは、第１側面と、前記第１側面と対向する第２側面と、を含む。前記第１側面は、前記第１プレートに接続され、前記第２側面は、前記第１側面に対して前記電池モジュールにより近い。
【０００７】
本発明の上記態様および他の態様は、好ましいが限定するものではない（１つまたは複数の）実施形態の次の詳細な説明に関して、より良く理解されるであろう。次の説明は、添付の図面を参照して行われる。
【０００８】
〔図面の簡単な説明〕

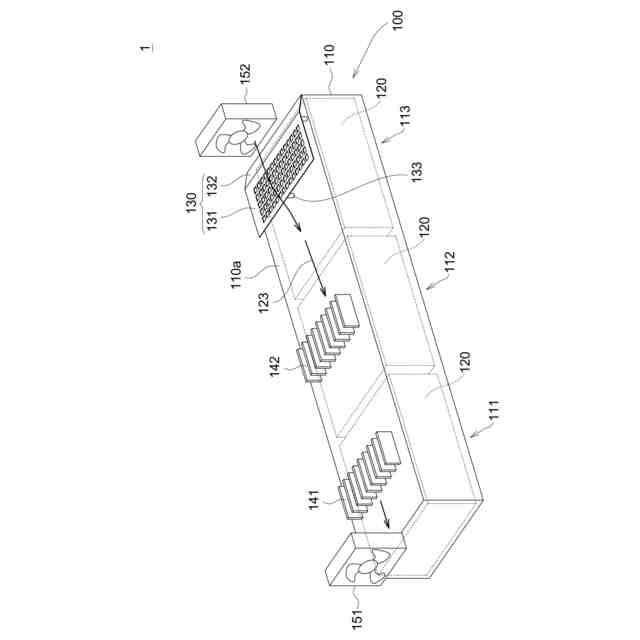

図１は、本発明の一実施形態に係るエネルギー貯蔵システムの概略図である。
【０００９】

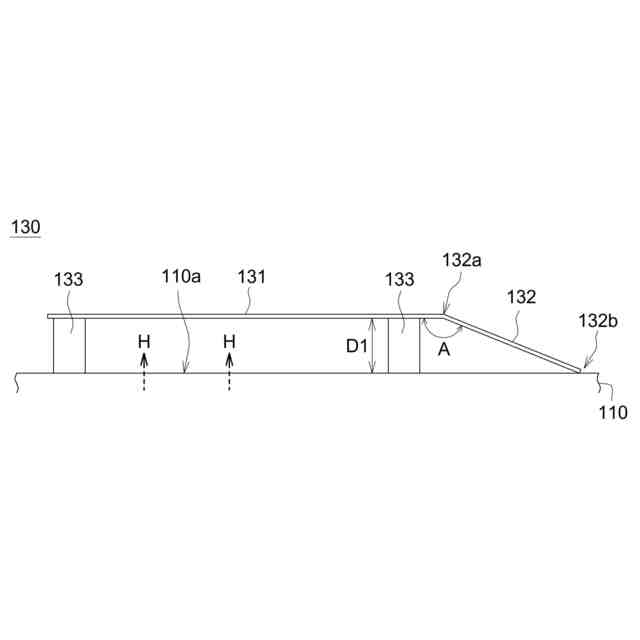

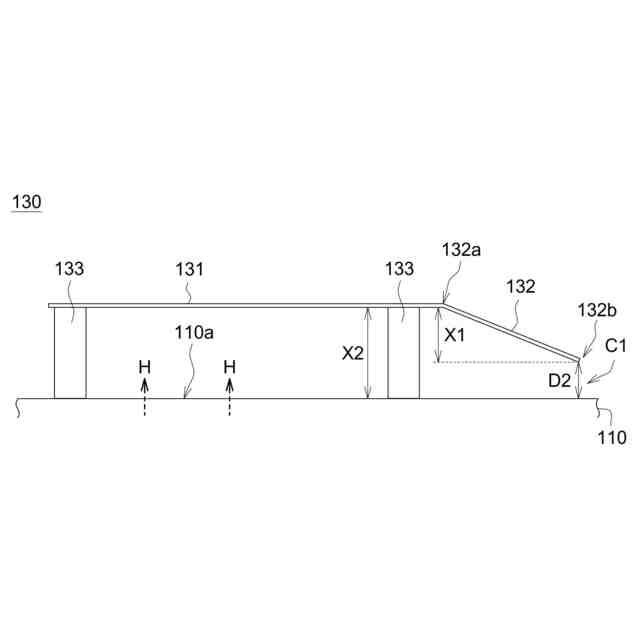

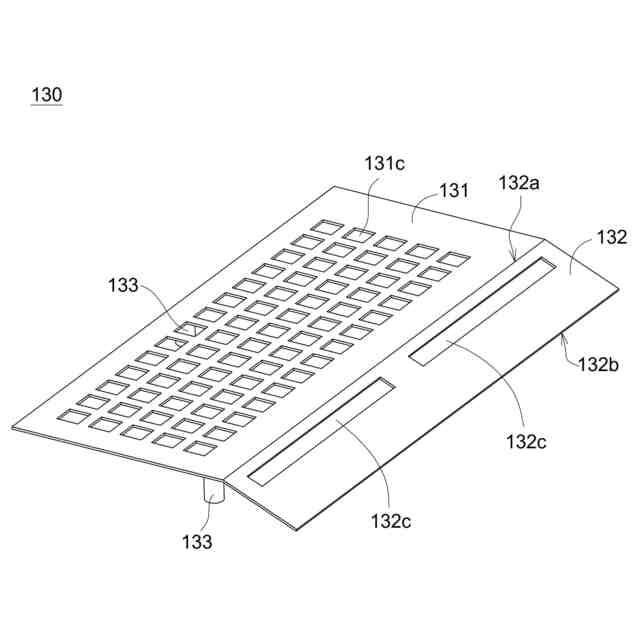

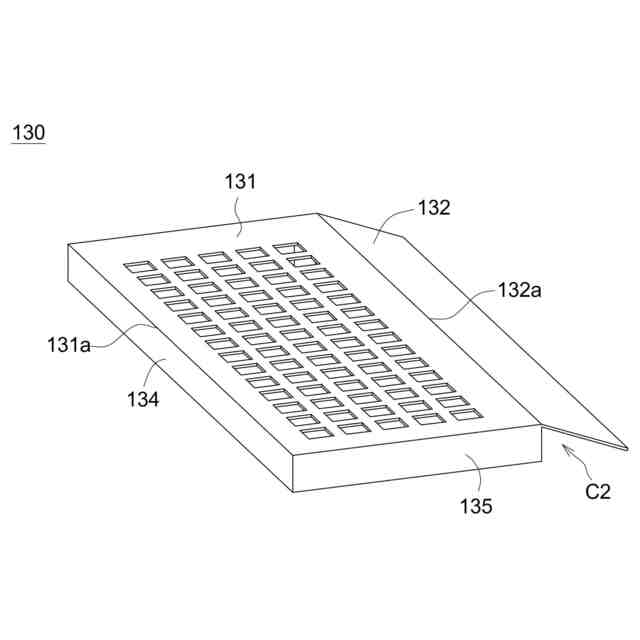

図２Ａ～２Ｅは、本発明の一実施形態に係る温度差調整構造の概略図である。
【００１０】

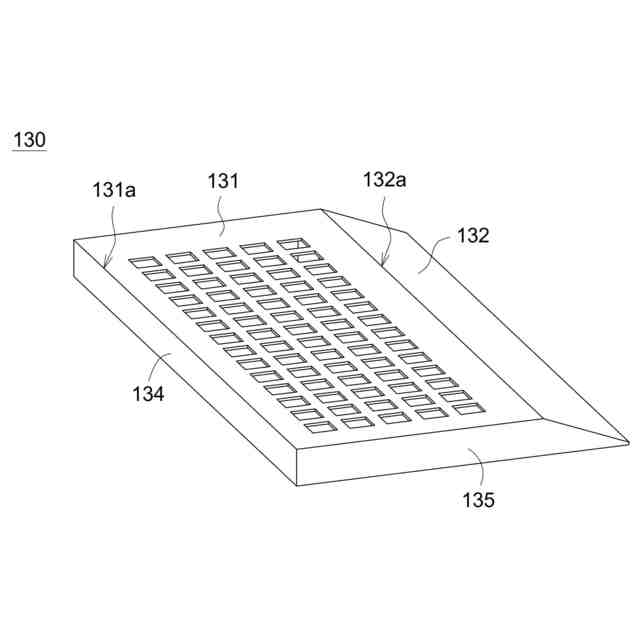

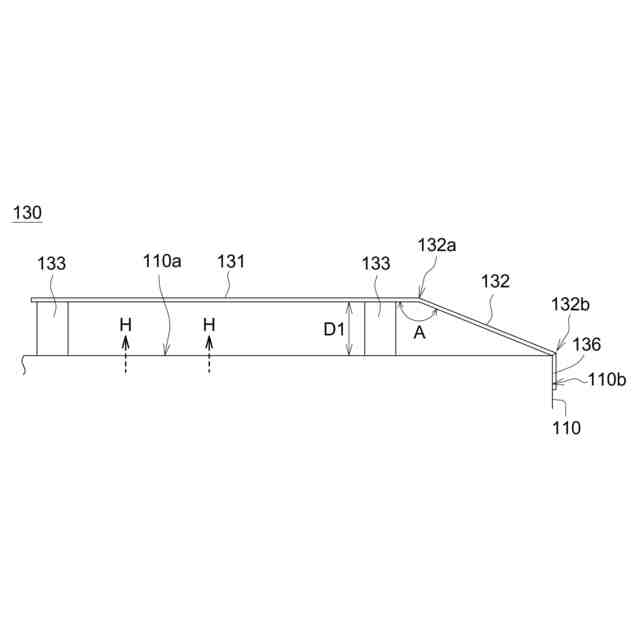

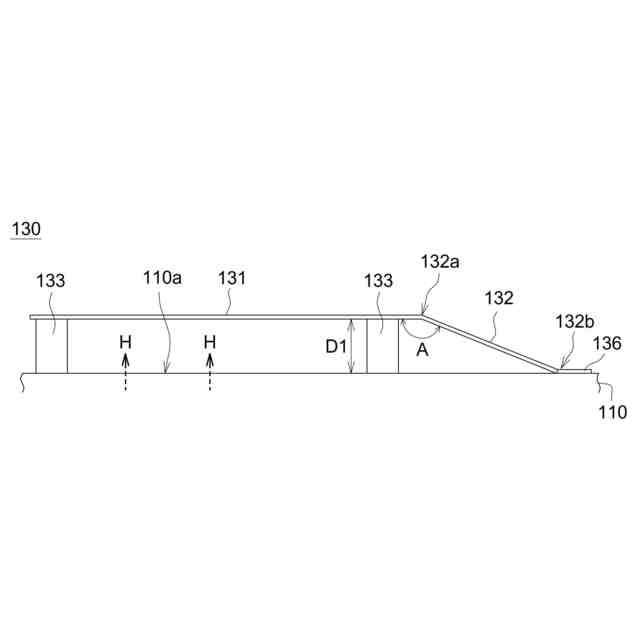

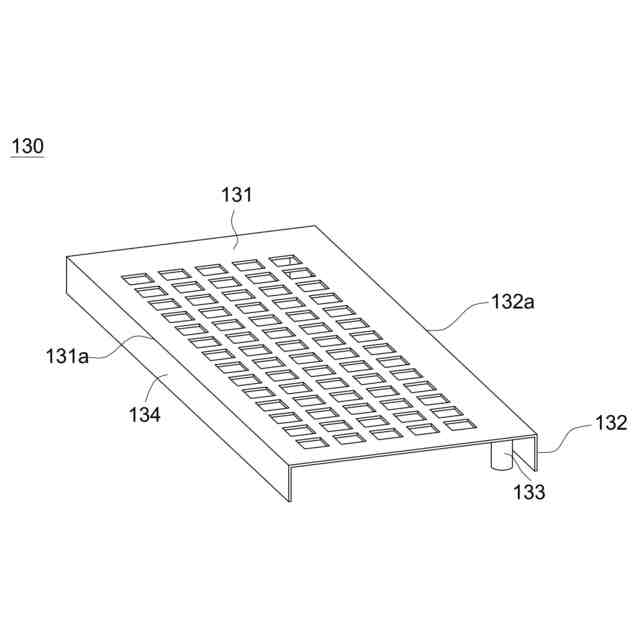

図３Ａ～３Ｄは、本発明の異なる実施形態に係る温度差調整構造の概略図をそれぞれ示す。
（【００１１】以降は省略されています）
