公開番号2025171817
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077517
出願日2024-05-10
発明の名称巻線界磁型モータ
出願人トヨタ自動車株式会社
代理人弁理士法人酒井国際特許事務所
主分類H02K 3/52 20060101AFI20251113BHJP(電力の発電,変換,配電)
要約【課題】軽量化と部品コストの低減とを図れるとともに冷却性能を向上させることができる巻線界磁型モータを提供すること。
【解決手段】ロータ突極に界磁巻線が巻き回されたロータ2を備えた巻線界磁型モータ1であって、界磁巻線のコイルエンド部は、ロータの軸方向一方側のみがポッティング材により埋められて固定されていることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
ロータ突極に界磁巻線が巻き回されたロータを備えた巻線界磁型モータであって、
前記界磁巻線のコイルエンド部は、前記ロータの軸方向一方側のみがポッティング材により埋められて固定されている
ことを特徴とする巻線界磁型モータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、巻線界磁型モータに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、ロータのロータ突極に絶縁ボビンを介して界磁巻線が巻き回された巻線界磁型モータについて、ロータのスロット内でロータ突極と絶縁ボビンとの間に形成された隙間に封止材を注入し、封止材により界磁巻線をロータ突極に固定することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－０５１４８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の構成では、射出成型にて熱可塑性樹脂をロータ内部に充填して硬化させることにより、封止材で界磁巻線をロータ突極に固定する。その際、射出圧への対策としてロータ外部への樹脂漏れを防ぐために、ロータの軸方向両側を金属蓋で被せた構造をとっている。しかしながら、この構造では重量増加や部品コストの増加や冷却性能の悪化が懸念される。
【０００５】
本発明は、上記事情に鑑みてなされたものであって、軽量化と部品コストの低減とを図れるとともに冷却性能を向上させることができる巻線界磁型モータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、ロータ突極に界磁巻線が巻き回されたロータを備えた巻線界磁型モータであって、前記界磁巻線のコイルエンド部は、前記ロータの軸方向一方側のみがポッティング材により埋められて固定されていることを特徴とする。
【発明の効果】
【０００７】
本発明では、軽量化と部品コストの低減とを図れるとともに冷却性能を向上させることができる。
【図面の簡単な説明】
【０００８】

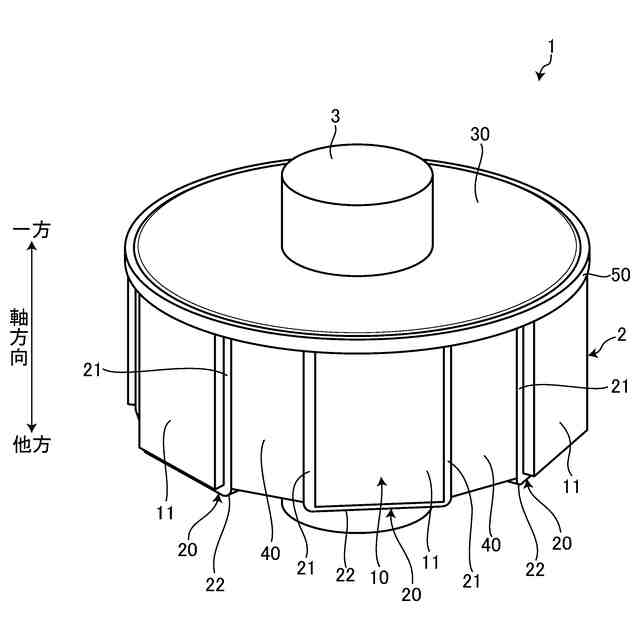

図１は、実施形態における巻線界磁型モータを模式的に示す図である。
図２は、巻線界磁型モータの構造を説明するための図である。
図３は、樹脂がポッティングされる前の状態のロータを説明するための図である。
図４は、樹脂がポッティングされている最中の状態のロータを説明するための図である。
【０００９】
以下、本発明の実施形態における巻線界磁型モータについて具体的に説明する。なお、本発明は、以下に説明する実施形態に限定されるものではない。
【００１０】
図１～図４に示すように、巻線界磁型モータ１は、ロータ突極１１にロータコイル２０が巻き回されたロータ２と、ステータとを備える。ロータ２はロータ軸３と一体回転する回転子である。ステータはロータ２の外周側に配置され、ケースに固定された固定子である。ステータのティース部にはステータコイルが巻き回されている。ステータコイルはＵ相巻線，Ｖ相巻線，Ｗ相巻線の三相巻線を含む。なお、図１等ではステータが省略されている。
（【００１１】以降は省略されています）
