公開番号2025171405
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076723
出願日2024-05-09
発明の名称包装用箱
出願人朝日印刷株式会社
代理人個人
主分類B65D 5/52 20060101AFI20251113BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】POPとして用いることのできるスペースが一体形成され、脱プラスチックによる環境負荷低減を図ることができ、かつ、搬送時の損傷や変形を効果的に防止することのできる包装用箱を提供する。

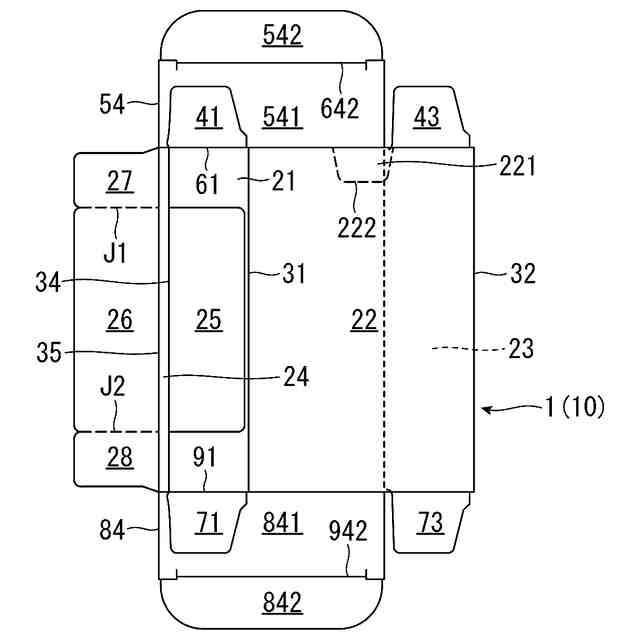

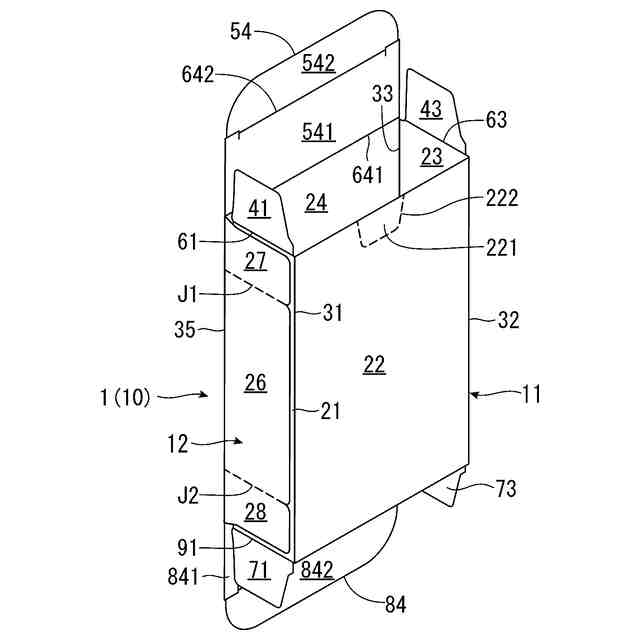

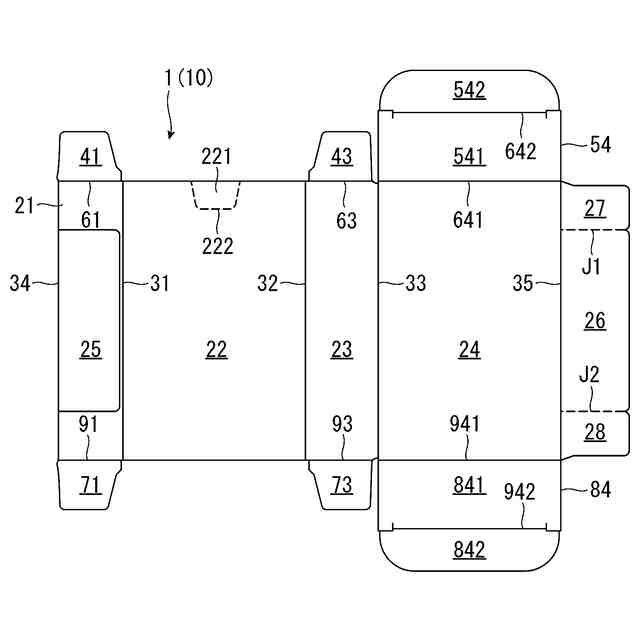

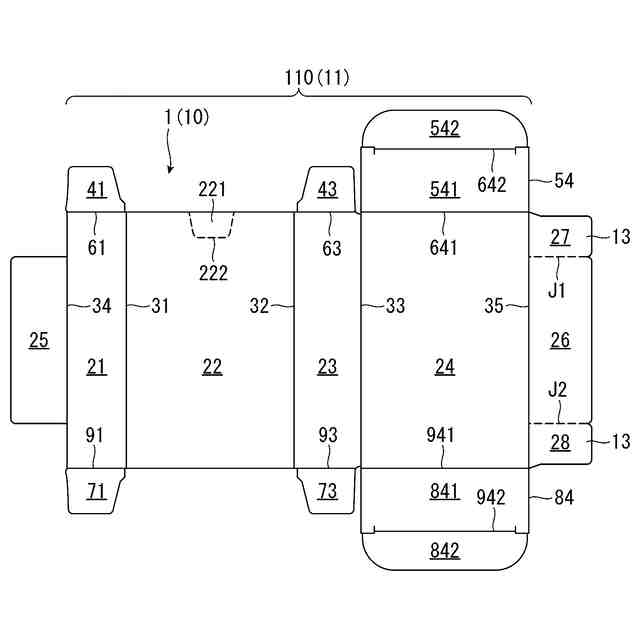

【解決手段】紙製のブランクシートから形成された包装用箱1であって、横方向に連接された第1側面板21、第2側面板22、第3側面板23および第4側面板24と、第1側面板21の第2側面板22と反対側の端部に延設された第1起立片25と、第4側面板24の第3側面板23と反対側の端部に延設された第2起立片26と、を有し、第1起立片25および第2起立片26の裏面同士が接合され、第1側面板21、第2側面板22、第3側面板23および第4側面板24を含む筒状の筒体と、第1起立片25および第2起立片26の積層体を含み、筒体11から起立する起立片12と、を有する。

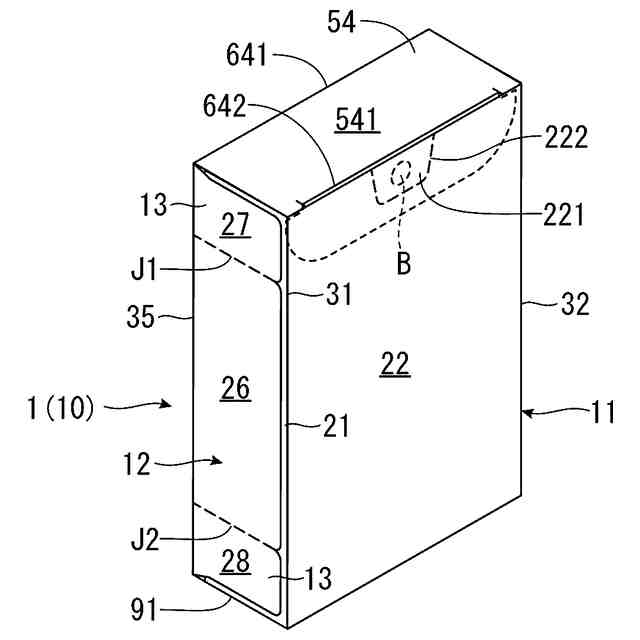

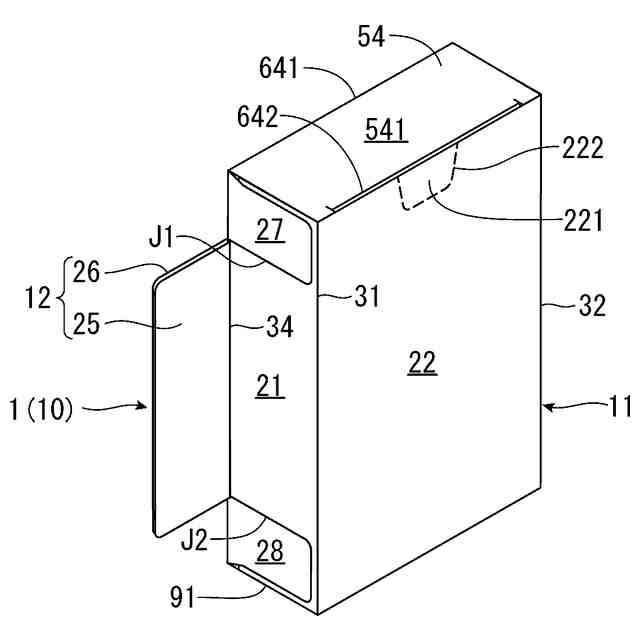

【選択図】図9

特許請求の範囲【請求項１】
紙製のブランクシートから形成された包装用箱であって、
互いに直交する方向を第１方向および第２方向としたとき、
前記第１方向に並んで配置された複数の側面板を備えた筒体形成部を筒状とすることにより形成され、内容物を収容する筒体と、
前記筒体形成部の前記第１方向の一方側の端部に延設された第１起立片と、前記筒体形成部の前記第１方向の他方側の端部に延設された第２起立片の裏面同士を接合することにより形成され、前記筒体に対して起立可能な起立片と、
前記筒体に固定されると共に、破断線を介して前記起立片に接続され、前記起立片を前記筒体の表面に沿うように倒伏させた倒伏状態を保持する倒伏状態保持部と、を有し、
前記破断線を破断させることにより、前記起立片を前記筒体に対して起立させることができることを特徴とする包装用箱。
続きを表示（約 1,900 文字）【請求項２】
前記第２起立片は、前記筒体よりも前記第２方向の長さが短く、
前記倒伏状態保持部は、前記筒体形成部の前記第２起立片と同じ側の端部に延設され、前記第２起立片に対して前記第２方向の一方側に位置し、前記第２起立片と前記破断線である第１破断線を介して接続された第１糊代片を有し、
前記第１糊代片の裏面が前記筒体の表面に接合されている請求項１に記載の包装用箱。
【請求項３】
前記倒伏状態保持部は、前記筒体形成部の前記第２起立片と同じ側の端部に延設され、前記第２起立片に対して前記第２方向の他方側に位置し、前記第２起立片と前記破断線である第２破断線を介して接続された第２糊代片を有し、
前記第２糊代片の裏面が前記筒体の表面に接合されている請求項２に記載の包装用箱。
【請求項４】
前記第１糊代片および前記第２糊代片は、それぞれ、前記第１起立片と重ならない請求項３に記載の包装用箱。
【請求項５】
前記筒体形成部は、前記側面板として前記第１方向に並んで配置された第１側面板、第２側面板、第３側面板および第４側面板を有し、前記第１側面板の前記第２側面板と反対側の端部に前記第１起立片が延設され、前記第４側面板の前記第３側面板と反対側の端部に前記第２起立片が延設されており、
前記第１起立片は、前記筒体よりも前記第２方向の長さが短く、前記筒体の前記第２方向の一方側に偏って設けられ、
前記倒伏状態保持部は、前記第１側面板の前記第１起立片と同じ側の端部に延設され、前記第１起立片に対して前記第２方向の他方側に位置し、前記第１起立片と前記破断線である第１破断線を介して接続された第１糊代片を有し、
前記第１糊代片の裏面が前記筒体の表面に接合され、
さらに、
前記第２側面板の前記第２方向の一方側の端部に延設された第１フラップと、
前記第４側面板の前記第２方向の一方側の端部に延設された第２フラップと、
前記第１側面板または前記第３側面板の前記第２方向の一方側の端部に延設され、前記筒体の前記第２方向の一方側の開口を塞ぐ第１蓋体と、を有し、
前記倒伏状態保持部は、前記第１起立片の前記第２方向の一方側の端部に延設され、前記破断線である第３破断線で区切られた第３フラップを有し、
前記第３フラップの裏面と前記第２フラップの表面が接合されて第１積層フラップが形成され、前記第１フラップおよび前記第１積層フラップがそれぞれ前記第１蓋体の内側に折り込まれている請求項１に記載の包装用箱。
【請求項６】
前記筒体形成部は、前記側面板として前記第１方向に並んで配置された第１側面板、第２側面板、第３側面板および第４側面板を有し、前記第１側面板の前記第２側面板と反対側の端部に前記第１起立片が延設され、前記第４側面板の前記第３側面板と反対側の端部に前記第２起立片が延設されており、
前記第２側面板の前記第２方向の一方側の端部に延設された第１フラップと、
前記第４側面板の前記第２方向の一方側の端部に延設された第２フラップと、
前記第１側面板または前記第３側面板の前記第２方向の一方側の端部に延設され、前記筒体の前記第２方向の一方側の開口を塞ぐ第１蓋体と、を有し、
前記倒伏状態保持部は、前記第１起立片の前記第２方向の一方側の端部に延設され、前記破断線である第３破断線で区切られた第３フラップを有し、
前記第３フラップの裏面と前記第２フラップの表面が接合されて第１積層フラップが形成され、前記第１フラップおよび前記第１積層フラップがそれぞれ前記第１蓋体の内側に折り込まれており、
さらに、
前記第２側面板の前記第２方向の他方側の端部に延設された第４フラップと、
前記第４側面板の前記第２方向の他方側の端部に延設された第５フラップと、
前記第１側面板または前記第３側面板の前記第２方向の他方側の端部に延設され、前記筒体の前記第２方向の他方側の開口を塞ぐ第２蓋体と、を有し、
前記倒伏状態保持部は、前記第１起立片の前記第２方向の他方側の端部に延設され、前記破断線である第４破断線で区切られた第６フラップを有し、
前記第６フラップの裏面と前記第５フラップの表面が接合されて第２積層フラップが形成され、前記第４フラップおよび前記第２積層フラップがそれぞれ前記第２蓋体の内側に折り込まれている請求項１に記載の包装用箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、包装用箱に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に記載されているように、従来から、ＯＴＣ医薬品、化粧品等の店頭販売商品に樹脂フィルムで形成されたＰＯＰ（Point Of Purchase）を貼付することにより、需要者の購買意欲促進を図ることが広く行われている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３―０９７１４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、近年においては、環境保護の観点から脱プラスチックが推し進められており、樹脂フィルム製のＰＯＰに替わるものの需要が高まっている。また、樹脂フィルム製のＰＯＰを貼付した製品では、搬送時にラベルが潰されることによりラベルに癖がついてしまうことがある。この場合、店頭に陳列した際、カールした状態となってしまったり、倒れた状態となってしまったりし、需要者がＰＯＰをしっかりと視認することができない。また、美観も損なわれる。そのため、ＰＯＰとしての機能（購買意欲促進）を十分に発揮することができない。
【０００５】
本発明は、上述の問題点に鑑みてなされたものであり、ＰＯＰとして用いることのできるスペースが一体形成され、脱プラスチックによる環境負荷低減を図ることができ、かつ、搬送時の損傷や変形を効果的に防止することのできる包装用箱を提供することを目的とする。
【課題を解決するための手段】
【０００６】
このような目的は、以下（１）～（６）の本発明により達成される。
【０００７】
（１）紙製のブランクシートから形成された包装用箱であって、
互いに直交する方向を第１方向および第２方向としたとき、
前記第１方向に並んで配置された複数の側面板を備えた筒体形成部を筒状とすることにより形成され、内容物を収容する筒体と、
前記筒体形成部の前記第１方向の一方側の端部に延設された第１起立片と、前記筒体形成部の前記第１方向の他方側の端部に延設された第２起立片の裏面同士を接合することにより形成され、前記筒体に対して起立可能な起立片と、
前記筒体に固定されると共に、破断線を介して前記起立片に接続され、前記起立片を前記筒体の表面に沿うように倒伏させた倒伏状態を保持する倒伏状態保持部と、を有し、
前記破断線を破断させることにより、前記起立片を前記筒体に対して起立させることができることを特徴とする包装用箱。
【０００８】
（２）前記第２起立片は、前記筒体よりも前記第２方向の長さが短く、
前記倒伏状態保持部は、前記筒体形成部の前記第２起立片と同じ側の端部に延設され、前記第２起立片に対して前記第２方向の一方側に位置し、前記第２起立片と前記破断線である第１破断線を介して接続された第１糊代片を有し、
前記第１糊代片の裏面が前記筒体の表面に接合されている上記（１）に記載の包装用箱。
【０００９】
（３）前記倒伏状態保持部は、前記筒体形成部の前記第２起立片と同じ側の端部に延設され、前記第２起立片に対して前記第２方向の他方側に位置し、前記第２起立片と前記破断線である第２破断線を介して接続された第２糊代片を有し、
前記第２糊代片の裏面が前記筒体の表面に接合されている上記（２）に記載の包装用箱。
【００１０】
（４）前記第１糊代片および前記第２糊代片は、それぞれ、前記第１起立片と重ならない上記（３）に記載の包装用箱。
（【００１１】以降は省略されています）
