公開番号2025170623
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075361
出願日2024-05-07
発明の名称ロックアウトシステム用多重ロック装置
出願人タキゲン製造株式会社
代理人個人
主分類E05B 67/22 20060101AFI20251112BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】シャックルの先端部が挿通孔に対向している位置のみにおいて、これをスライド板と共に閉位置へ押し下げできる多重ロック装置を提供する。
【解決手段】多重ロック装置1のスライド板3は、貫通孔31aを持つ平板部31と、シャックル4の基端部41側を挿通させるスイベル筒部32とを具備する。スイベル筒部32は、中間に切欠部32aを持ち、シャックル4は、この切欠部32aにおいて外周に固着された抜け止め部材5で抜け止めされる。抜け止め部材5の下げ止め突起51は、切欠部32aから突出する。ケース2の内側には、シャックル4の先端42がケース2の挿通孔21bに対向した軸周り回転位置においては下げ止め突起51に当接せずにシャックル4とスライド板3の下降を許容し、その他の回転角度位置においては下げ止め突起51の下面に当接してシャックルとスライド板の下降を阻止する下げ止め段部23c,24cが形成される。
【選択図】図4
特許請求の範囲【請求項１】
上板部と、これに対向する下板部と、前板部と、これに対向する後板部と、左右側板部とを有し、前板部と後板部とを前後方向に貫通する複数の貫通孔が形成されたケースと、
当該ケースの貫通孔に対応する位置に複数の貫通孔が形成され、当該ケースに対して押し下げられた閉位置と引き上げられた開位置の間で上下動するようにケースに収容されたスライド板と、
基端部側が前記ケースの上板部のスイベル孔に挿入されて前記スライド板に対して軸周り回転自在で軸方向に固定され、先端部側が前記ケースの上板部の挿通孔に上下方向に抜き差しされるシャックルとを具備し、
前記シャックルは、前記スライド板と共に前記ケースに対して引き上げられた開位置において機器のスイッチ操作部に掛け止められた後、スライド板と共に閉位置へ押し下げ可能に設けられ、
前記スライド板が前記シャックルと共に前記ケースに対して押し下げられた閉位置にあるとき、前記シャックルの他端側は前記挿通孔に差し込まれた状態になると共に、前記ケースの貫通孔と前記スライド板の貫通孔の全てが一致して当該貫通孔にパドロックを掛け止め可能に構成されるロックアウトシステム用の多重ロック装置において、
前記スライド板は、前記貫通孔を有する平板部と、前記シャックルの基端部側を挿通させるスイベル筒部とを具備し、
前記スイベル筒部は、中間に切欠部を有し、
前記シャックルの基端部側は、前記スイベル筒部の切欠部対応位置において外周に固着された抜け止め部材により軸方向に抜け止めされ、
前記抜け止め部材は、前記スイベル筒部の切欠部から突出する下げ止め突起を具備し、
前記ケースの内側には、前記シャックルの先端部が前記ケースの挿通孔に対向した軸周り回転位置においては前記下げ止め突起に当接せずに前記シャックル及びスライド板の下降を許容し、その他の回転角度位置においては当該下げ止め突起の下面に当接して前記シャックル及びスライド板の下降を阻止する下げ止め段部が形成されることを特徴とする多重ロック装置。
続きを表示（約 850 文字）【請求項２】
前記スライド板が前記シャックルと共に前記ケースに対して引き上げられた開位置にあるとき、前記ケースの貫通孔と前記スライド板の貫通孔の全てが不一致となり、当該貫通孔にパドロックを掛け止め不能に構成されることを特徴とする請求項１に記載の多重ロック装置。
【請求項３】
前記ケースは、いずれも合成樹脂で一体成形された互いに前後方向にスナップ係合して箱状体を形成する本体と蓋体とで構成され、
前記本体は、前記上板部と、前記下板部と、前記前板部と、当該前板部の左右側縁の起立片と具備し、
前記蓋体は、前記後板部と、当該後板部の左右側縁にそれぞれ起立して前記本体の起立片に接合して前記側板部を形成するする左右起立片とを具備し、
前記シャックルは、先端部が前記挿通孔に対向した位置にあるとき前記スイベル筒部の切欠部に対応する位置に、当該シャックルの湾曲平面に対して直交する方向の回り止め平面部を持った切欠部を具備し、
前記抜け止め部材は、前記スイベル筒部の切欠部から露出する前記シャックルの切欠部に圧入固定される弾性合成樹脂製の一部切欠リングからなり、
前記ケースの本体と、前記蓋体と、前記スライド板と、前記シャックルと、前記抜け止め部材の５部材で構成されることを特徴とする請求項１に記載の多重ロック装置。
【請求項４】
前記ケースの内側面と前記スライド板には、当該スライド板が閉位置にあるとき及び開位置にあるときに互いに弾性的に係合するノッチとノッチ爪とからなる位置決め手段を具備することを特徴とする請求項１に記載の多重ロック装置。
【請求項５】
前記５部材がすべて合成樹脂で形成されることを特徴とする請求項３に記載の多重ロック装置。
【請求項６】
前記５部材のうち前記シャックルのみ金属で形成され、他の４部材合が成樹脂で形成されることを特徴とする請求項３に記載の多重ロック装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、産業用機器等を休止させて複数の作業員で保守点検作業等を行う場合に、すべての作業員が掛けたパドロックを外さないと当該機器を始動させるためのスイッチを操作できない状態にするロックアウトシステムに用いられる多重ロック装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、上記のような多重ロック装置として、例えば特許文献１に記載されたインターロック装置が知られている。
この装置は、複数の貫通孔が形成されたケースと、当該ケースの貫通孔に対応する位置に複数の貫通孔が形成され、ケースに対して押し下げられた閉位置と引き上げられた開位置の間で上下動するようにケースに収容されたスライド板と、基端部がケースに挿入されてスライド板に対して軸周り回転自在で軸方向に固定され、先端部がケースの挿通孔に上下方向に抜き差しされるシャックルとを備える。シャックルは、スライド板と共に本体に対して引き上げられた開位置において機器のスイッチ操作部に掛け止められた後、スライド板と共に閉位置へ押し下げられる。シャックルがスライド板と共にケースに対して押し下げられた閉位置にあるとき、シャックルの他端は挿通孔に差し込まれた状態になると共に、ケースの貫通孔とスライド板の貫通孔の全てが一致する。一致した複数の貫通孔に個別に複数の作業員がパドロックを装着可能である。すべての作業員がそれぞれのパドロックを外さないと、シャックルを開位置へ引き上げることができず、したがって、機器のスイッチを操作することができない。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－４１５９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来の多重ロック装置においては、シャックルの先端部が挿通孔に対向していない位置においても、シャックルが、ケースに対しスライド板と共に上下動可能である。このため、シャックルをスイッチ操作部に掛け止めた後、先端部をケースに挿入することなくスライド板と共に閉位置へ押し下げることができ、この状態でケースの貫通孔とスライド板の貫通孔が一致するので、貫通孔にパドロックを掛け止めることができてしまい、誤操作のおそれがある。
従って、本発明は、シャックルの先端部が挿通孔に対向している位置のみにおいて、シャックルをケースに対しスライド板と共に閉位置へ押し下げできるようにして、閉位置でのパドロックの掛け止めを不能とする多重ロック装置を提供することを課題とする。
【課題を解決するための手段】
【０００５】
以下の説明において添付図面の符号を参照するが、本発明はこれに限定されるものではない。
上記課題を解決するための、本発明のロックアウトシステム用の多重ロック装置１おいて、スライド板３は、貫通孔３１ａを有する平板部３１と、シャックル４の基端部４１側を挿通させるスイベル筒部３２とを具備する。スイベル筒部３２は、中間に切欠部３２ａを有する。シャックル４は、スイベル筒部３２の切欠部３２ａにおいて外周に固着された抜け止め部材５により軸方向に抜け止めされる。抜け止め部材５は、スイベル筒部３２の切欠部３２ａから突出する下げ止め突起５１を具備する。ケース２の内側には、シャックル４の先端部４２がケース２の挿通孔２１ｂに対向した軸周り回転位置においては下げ止め突起５１に当接せずにシャックル４及びスライド板３の下降を許容し、その他の回転角度位置においては下げ止め突起５１の下面に当接してシャックル及びスライド板の下降を阻止する下げ止め段部２３ｃ，２４ｃが形成される。
【発明の効果】
【０００６】
本発明によれば、シャックルの先端部が挿通孔に対向している位置のみにおいて、シャックルをケースに対しスライド板と共に閉位置へ押し下げでき、したがって、シャックルの先端部が挿通孔に対向していない位置でのパドロックの掛け止めが不能となる多重ロック装置を提供できる。
【図面の簡単な説明】
【０００７】

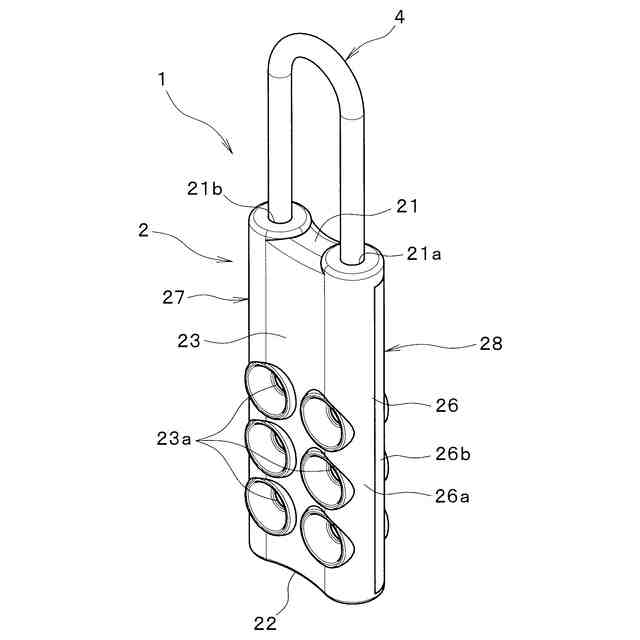

本発明の多重ロック装置の閉状態の斜視図である。

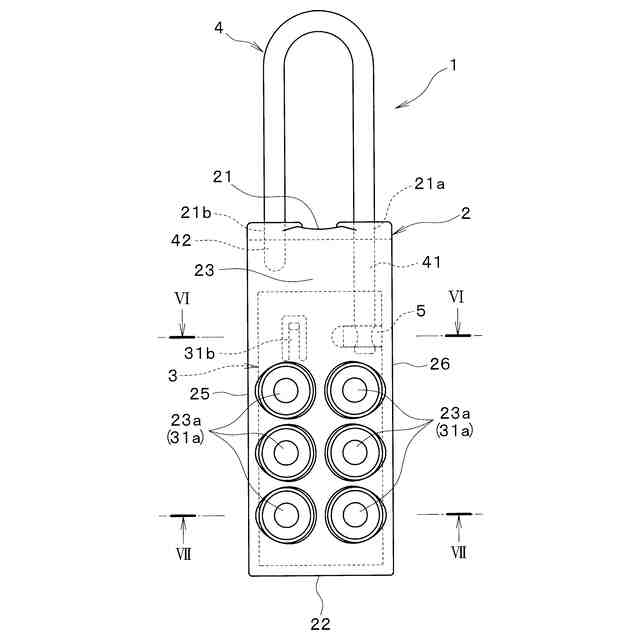

図１の多重ロック装置の閉状態の正面図である。

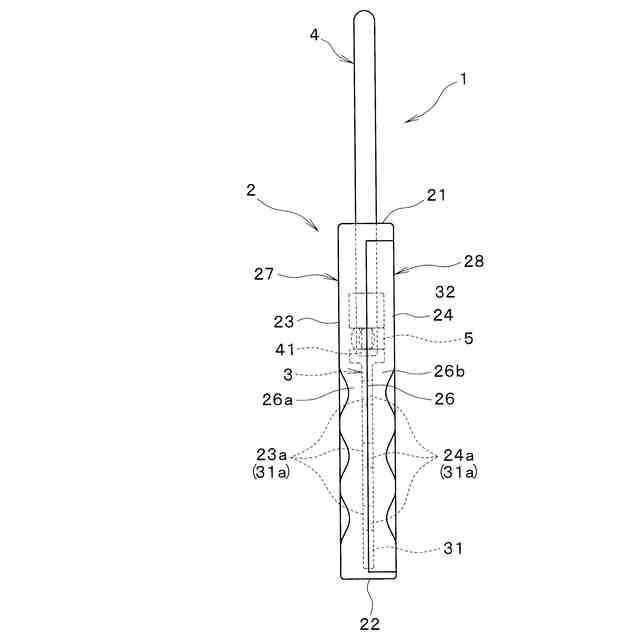

図１の多重ロック装置の閉状態の側面図である。

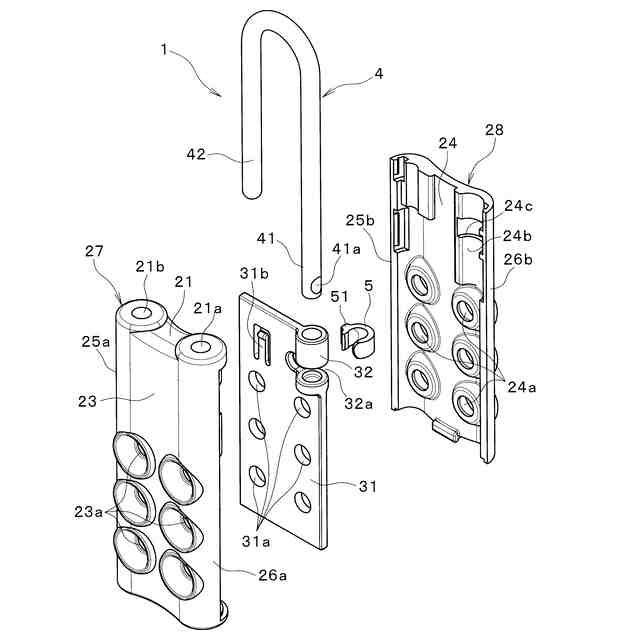

図１の多重ロック装置の前面側からの分解斜視図である。

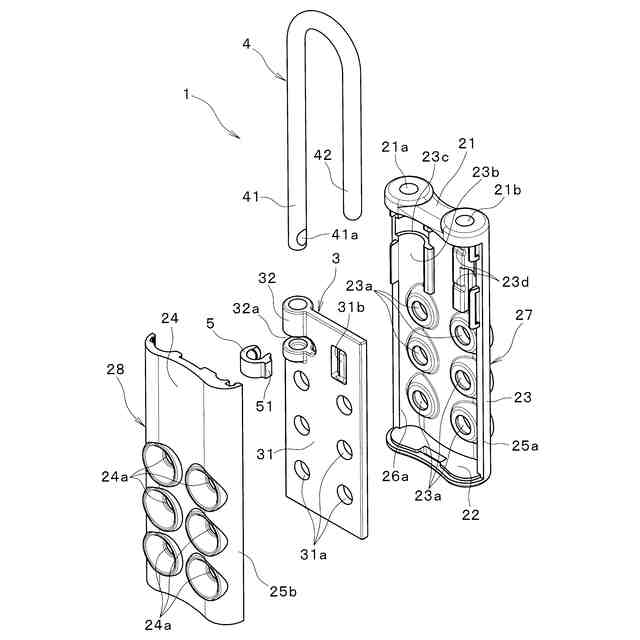

図１の多重ロック装置の後面側からの分解斜視図である。
図２におけるＶＩ－ＶＩ拡大断面図である。
図２におけるＶＩＩ－ＶＩＩ拡大断面図である。

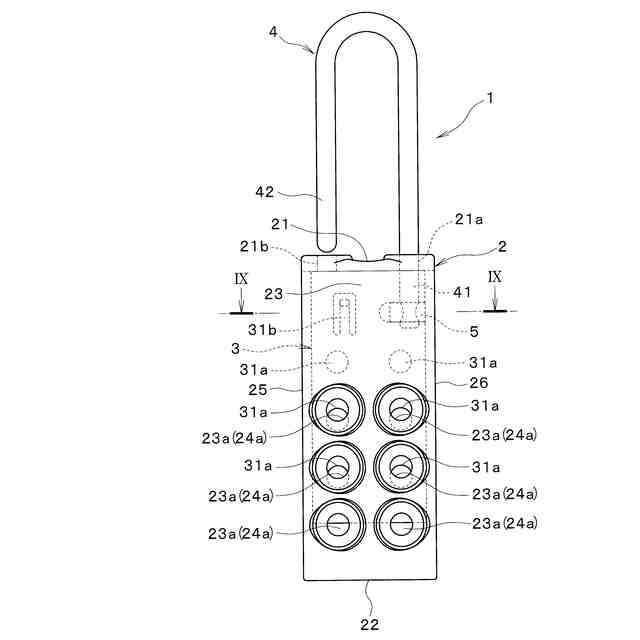

図１の多重ロック装置の開状態の正面図である。
図８におけるＩＸ－ＩＸ拡大断面図である。
図１の多重ロック装置の開状態においてシャックルを１８０°回転させた状態の正面図である。
図１０におけるＸＩ－ＸＩ拡大断面図である。
図１の開状態の多重ロック装置の蓋体を外した状態の背面図である。
【発明を実施するための形態】
【０００８】
図面を参照して本発明の実施の形態を説明する。
多重ロック装置１は、ケース２と、これに収容されたスライド板３と、シャックル４とを具備する。
【０００９】
ケース２は、スイベル孔２１ａと挿通孔２１ｂを有する上板部２１と、これに対向する下板部２２と、前板部２３と、これに対向する後板部２４と、左右側板部２５，２６とを有し、前板部２３と後板部２４を前後方向に貫通する複数の貫通孔２３ａ，２４ａが形成される。
【００１０】
ケース２は、ケース本体２７とケース蓋体２８とで構成され、いずれも合成樹脂で一体成形され、互いに前後方向にスナップ係合して扁平な箱状体を形成する。
（【００１１】以降は省略されています）
