公開番号2025170316
公報種別公開特許公報(A)
公開日2025-11-18
出願番号2025136305,2024114737
出願日2025-08-19,2019-12-19
発明の名称ニューラルネットワーク計算を加速するためのハードウェア回路
出願人グーグルエルエルシー,Google LLC
代理人弁理士法人深見特許事務所
主分類G06N 3/063 20230101AFI20251111BHJP(計算;計数)
要約【課題】ニューラルネットワークを実現するハードウェア回路のための、コンピュータ可読媒体を含む方法、システム及び装置を提供する。
【解決手段】コンピューティングシステム100において、ハードウェア回路101は、複数のスーパータイル102を含む。各スーパータイルは、ニューラルネットワーク層への入力及びニューラルネットワーク層の重みを記憶するための統合メモリ106を含む。各スーパータイルは、複数の計算タイル108nを含む。各計算タイルは、計算を実行してニューラルネットワーク層のための出力を生成するために用いられる計算スレッドを実行する。各スーパータイルは、統合メモリ及び各計算タイルに結合される調停論理を含む。調停論理は、統合メモリに記憶された入力及び重みを計算タイルに渡し、層の入力及び重みを用いて計算タイルで実行される計算に基づいて層のために生成された出力を統合メモリに渡す。
【選択図】図1
特許請求の範囲【請求項１】
複数のニューラルネットワーク層を備えるニューラルネットワークを実現し、計算を実行してニューラルネットワーク層のための出力を生成するよう構成されるハードウェアアクセラレータのための回路であって、
複数のスーパータイルを備え、前記複数のスーパータイルの各スーパータイルは、
前記ニューラルネットワーク層への入力と、前記ニューラルネットワーク層に対する複数の重みとを記憶するよう構成される統合メモリと、
複数の計算タイルとを含み、各計算タイルは、前記計算を実行するために用いられる計算スレッドを実行して前記出力を生成するよう構成され、前記複数のスーパータイルの各スーパータイルはさらに、
前記統合メモリおよび前記複数の計算タイルの各計算タイルに結合される調停論理ユニットを含み、前記調停論理ユニットは、
前記統合メモリに記憶された入力の１つ以上を前記計算タイルの各々に渡し、
前記統合メモリに記憶された重みのそれぞれのセットを前記計算タイルの各々に渡し、
前記入力のうちの１つ以上および前記重みのそれぞれのセットを用いて前記計算タイルの各々において実行される計算に基づいて前記ニューラルネットワーク層のために生成された出力を前記統合メモリに渡すよう構成される、回路。
続きを表示（約 1,800 文字）【請求項２】
各スーパータイルのためのそれぞれのコントローラを備え、前記それぞれのコントローラは、１つ以上の制御信号を生成するよう構成され、前記１つ以上の制御信号は、
前記ニューラルネットワーク層への前記入力の各々を前記統合メモリの対応する位置に記憶するために使用され、前記対応する位置の各々はそれぞれのアドレスによって識別され、前記１つ以上の制御信号はさらに、
前記ニューラルネットワーク層についての前記複数の重みの各重みを前記統合メモリの対応する位置に記憶するために使用され、前記対応する位置の各々はそれぞれのアドレスによって識別され、前記１つ以上の制御信号はさらに、
前記調停論理に、１つ以上の入力を特定の計算タイルの計算セルに渡させ、重みのそれぞれのセットを前記特定の計算タイルに渡させる、請求項１に記載の回路。
【請求項３】
前記コントローラは、
前記特定の計算タイルに対する前記重みのそれぞれのセットを、前記特定の計算タイルにローカルな、前記特定の計算タイルのそれぞれのレジスタファイルに記憶するよう構成される、請求項２に記載の回路。
【請求項４】
前記コントローラは、
スーパータイルの対応する計算タイルに渡される入力のそれぞれのバッチを記憶するために前記統合メモリ内においてアドレスの区分を決定するよう構成され、アドレスの各区分は、前記スーパータイルのそれぞれの計算タイルに割り当てられる、請求項３に記載の回路。
【請求項５】
アドレスの区分内のそれぞれのアドレスは、入力特徴のサンプルを形成する入力のバッチ内の入力に対応し、
前記入力特徴のサンプルは、入力特徴の複数のセットを含み、
前記入力特徴の複数のセットは、画像、または音声データのストリームに対応する、請求項４に記載の回路。
【請求項６】
前記調停論理ユニットは、
アドレスの第１の区分について、前記アドレスの区分内のアドレスによって識別されるメモリ位置から入力の第１のバッチを取得し、
前記入力の第１のバッチを第１の計算タイルのセルに渡すよう構成され、前記第１の計算タイルは、前記統合メモリ内のアドレスの決定された区分に基づいて、前記入力の第１のバッチ内の各入力を受け取るよう割り当てられる、請求項４または５に記載の回路。
【請求項７】
各それぞれのスーパータイルについて、
前記複数の計算タイルの各計算タイルは、前記計算タイルにおいて２つ以上の計算スレッドを並列に実行するよう構成され、
各計算タイルは、計算スレッドを実行して、前記ニューラルネットワーク層への１つ以上の入力と前記ニューラルネットワーク層に対する重みとの間の乗算を実行して、前記ニューラルネットワーク層に対する部分出力を生成する、先行する請求項のいずれか１項に記載の回路。
【請求項８】
各それぞれのスーパータイルについて、
前記複数の計算タイルの各計算タイルは、前記計算タイルにおいて２つ以上の計算スレッドを並列に実行することに応答して、前記計算の一部を実行して前記ニューラルネットワーク層のための前記出力を生成し、
前記計算の前記一部を実行することに応答して、前記ニューラルネットワーク層のための前記出力を生成するために用いられる１つ以上の部分出力を生成するよう構成される、請求項７に記載の回路。
【請求項９】
前記回路は、
スーパータイル内の前記複数の計算タイルの各それぞれの計算タイルについて、
前記計算タイルにおいて２つ以上の計算スレッドを並列に実行し、
前記複数のスーパータイルの各それぞれのスーパータイルについて、
各計算タイルに割り当てられる２つ以上の計算スレッドを並列に実行して前記ニューラルネットワーク層のための前記出力を生成するよう構成される、請求項１または８に記載の回路。
【請求項１０】
前記計算スレッドを用いて実行される演算の第１の部分は、第１の多次元テンソルの１つ以上の次元をトラバースするためのテンソル演算の第１のセットに対応し、
前記第１の多次元テンソルは、前記統合メモリに記憶された前記入力に対応するデータ要素を含む入力テンソルである、請求項１または６に記載の回路。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
背景
本明細書は、概して、ニューラルネットワーク計算を実行するために用いられるハードウェアアクセラレータのための回路に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
ニューラルネットワークは、ノードからなる１つ以上の層を用いて、受信された入力に対する出力、例えば、分類を生成する、機械学習モデルである。いくつかのニューラルネットワークは、出力層に加えて１つ以上の隠れ層を含む。各隠れ層の出力は、ネットワーク内の１つ以上の他の層、たとえば、ネットワークの他の隠れ層または出力層への入力として用いられる。ネットワークの層のうちのいくつかは、パラメータのそれぞれのセットの現在値に従って、受け取った入力から出力を生成する。いくつかのニューラルネットワークは、畳み込みニューラルネットワーク（ＣＮＮ）（たとえば、画像処理に用いられる）または再帰型ニューラルネットワーク（ＲＮＮ）（例えば、音声および言語処理に用いられる）である。
【０００３】
ＣＮＮおよびＲＮＮは、畳み込みまたは再帰型ニューラルネットワーク層のそれぞれのセットを含むニューラルネットワークである。ニューラルネットワーク層は、関連付けられたカーネルのセットを有することができ、この関連付けられたカーネルのセットは、パラメータまたは重みに対応してもよく、これらのパラメータまたは重みを用いて、層を通して入力を処理して、ニューラルネットワーク推論を計算するために、層の対応する出力を生成する。カーネルは、重みのテンソル、すなわち、多次元配列として表すことができる。例として、層のシーケンス中のあるニューラルネットワーク層は、層のシーケンス中の別のニューラルネットワーク層によって生成された画像画素データまたは活性化値の入力など、入力のセットを処理することができる。入力のセットまたは活性化値のセットも、テンソルとして表すことができる。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
概要

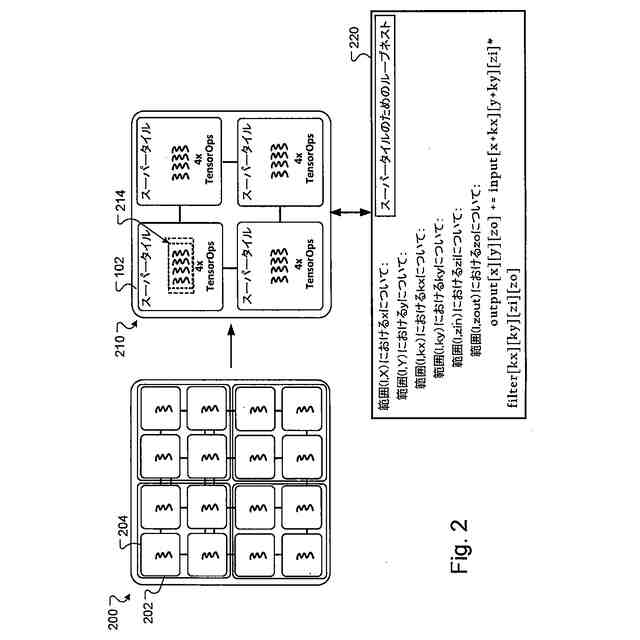

本文書は、人工ニューラルネットワークの層の計算など、例示的なニューラルネットワークモデルの計算を加速するよう構成されるハードウェアアクセラレータにおいて用いられ得る改善されたハードウェア回路を説明する。回路アーキテクチャは複数のスーパータイルを含み、各スーパータイルは、スーパータイルの統合メモリから取得されたデータに基づいて複数の計算スレッドを実行するよう構成される。統合メモリは、計算スレッドの各々の計算がスーパータイルにおいて同時に実行され得るように、計算スレッドの各々の間で効率的に共有され得るメモリ構成を提供する。
【０００５】
いくつかの実現例では、説明したハードウェア回路および処理技術は、例示的な機械学習作業負荷の推論（またはトレーニング）計算を実行するために用いられる複数の専用プロセッサ（たとえば、ハードウェアアクセラレータ）のための回路を含む、小規模または大規模分散システムなどの例示的なコンピューティングシステムにおいて用いられ得る。本明細書で説明する回路アーキテクチャは、複数の専用プロセッサが様々なタイプの機械学習モデルのためのタスクを実行するための計算を実行する速度および効率を高めるために、複数の専用プロセッサの各々に統合され得る。
【課題を解決するための手段】
【０００６】

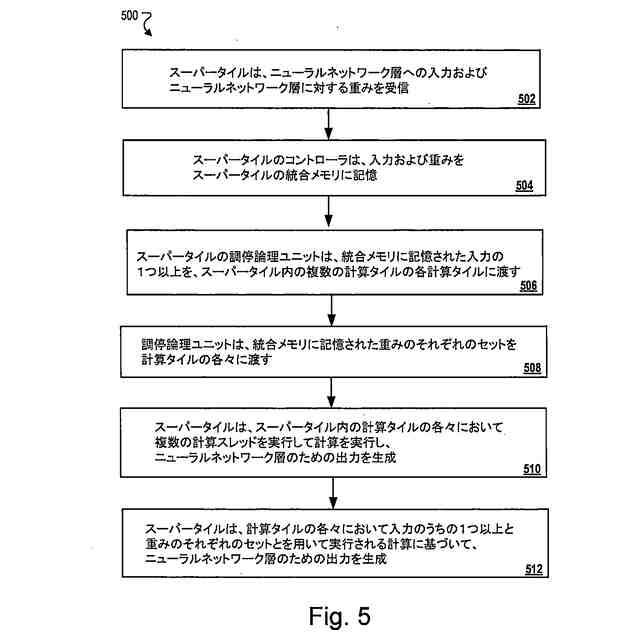

本明細書で説明する主題の一態様は、複数のニューラルネットワーク層を含むニューラルネットワークを実現し、計算を実行してニューラルネットワーク層のための出力を生成するよう構成されるハードウェアアクセラレータのための回路において実施され得る。本回路は、複数のスーパータイルを備え、複数のスーパータイルの各スーパータイルは、ニューラルネットワーク層への入力と、ニューラルネットワーク層に対する複数の重みとを記憶するよう構成される統合メモリと、複数の計算タイルとを含み、各計算タイルは、計算を実行するために用いられる計算スレッドを実行して出力を生成するよう構成され、複数のスーパータイルの各スーパータイルはさらに、統合メモリおよび複数の計算タイルの各々に結合される調停論理ユニットを含む。調停論理ユニットは、統合メモリに記憶された入力の１つ以上を計算タイルの各々に渡し、統合メモリに記憶された重みのそれぞれのセットを計算タイルの各々に渡し、入力のうちの１つ以上および重みのそれぞれのセットを用いて計算タイルの各々において実行される計算に基づいてニューラルネットワーク層のために生成された出力を統合メモリに渡すよう構成される。
【０００７】
これらおよび他の実現例は、各々、以下の特徴のうちの１つ以上を任意選択で含むことができる。例えば、幾つかの実現例において、本回路は、各スーパータイルのためのそれぞれのコントローラを備え、それぞれのコントローラは、１つ以上の制御信号を生成するよう構成され、１つ以上の制御信号は、ニューラルネットワーク層への入力の各々を統合メモリの対応する位置に記憶するために使用され、対応する位置の各々はそれぞれのアドレスによって識別され、１つ以上の制御信号はさらに、ニューラルネットワーク層についての複数の重みの各重みを統合メモリの対応する位置に記憶するために使用され、対応する位置の各々はそれぞれのアドレスによって識別され、１つ以上の制御信号はさらに、調停論理に、１つ以上の入力を特定の計算タイルの計算セルに渡させ、重みのそれぞれのセットを特定の計算タイルに渡させる。
【０００８】
いくつかの実現例では、コントローラは、特定の計算タイルに対する重みのそれぞれのセットを、特定の計算タイルにローカルな、特定の計算タイルのそれぞれのレジスタファイルに記憶するよう構成される。いくつかの実現例では、コントローラは、スーパータイルの対応する計算タイルに渡される入力のそれぞれのバッチを記憶するために統合メモリ内においてアドレスの区分を決定するよう構成され、アドレスの各区分は、スーパータイルのそれぞれの計算タイルに割り当てられる。
【０００９】
いくつかの実現例では、アドレスの区分内のそれぞれのアドレスは、入力特徴のサンプルを形成する入力のバッチ内の入力に対応し、入力特徴のサンプルは、入力特徴の複数のセットを含み、入力特徴の複数のセットは、画像、または音声データのストリームに対応する。いくつかの実現例では、調停論理ユニットは、アドレスの第１の区分について、アドレスの区分内のアドレスによって識別されるメモリ位置から入力の第１のバッチを取得し、入力の第１のバッチを第１の計算タイルのセルに渡すよう構成され、第１の計算タイルは、統合メモリ内のアドレスの決定された区分に基づいて、入力の第１のバッチ内の各入力を受け取るよう割り当てられる。
【００１０】

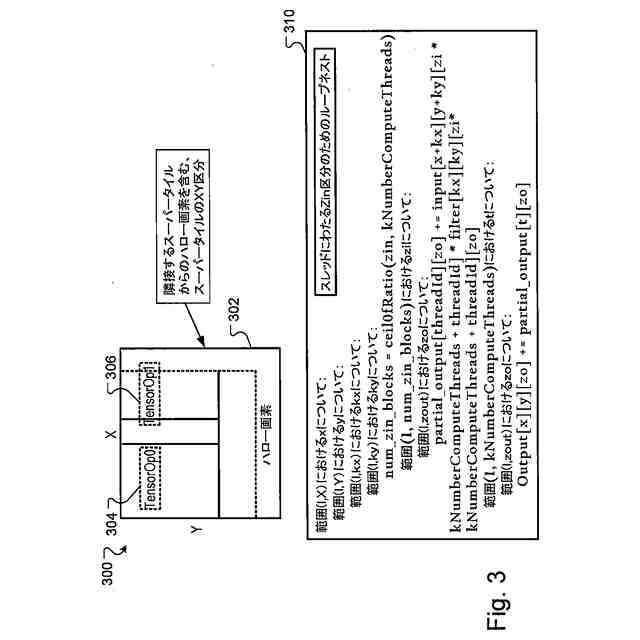

いくつかの実現例では、各それぞれのスーパータイルについて、複数の計算タイルの
各計算タイルは、計算タイルにおいて２つ以上の計算スレッドを並列に実行するよう構成され、各計算タイルは、計算スレッドを実行して、ニューラルネットワーク層への１つ以上の入力とニューラルネットワーク層に対する重みとの間の乗算を実行して、ニューラルネットワーク層に対する部分出力を生成する。
（【００１１】以降は省略されています）
