公開番号2025169864
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024200592
出願日2024-11-18
発明の名称ボルト連結体の防振構造
出願人株式会社共和製作所
代理人個人
主分類F16F 15/02 20060101AFI20251107BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】加振体から被振体にボルトを介して伝わる振動を軽減することで、機器や装置の性能の信頼性を高める。

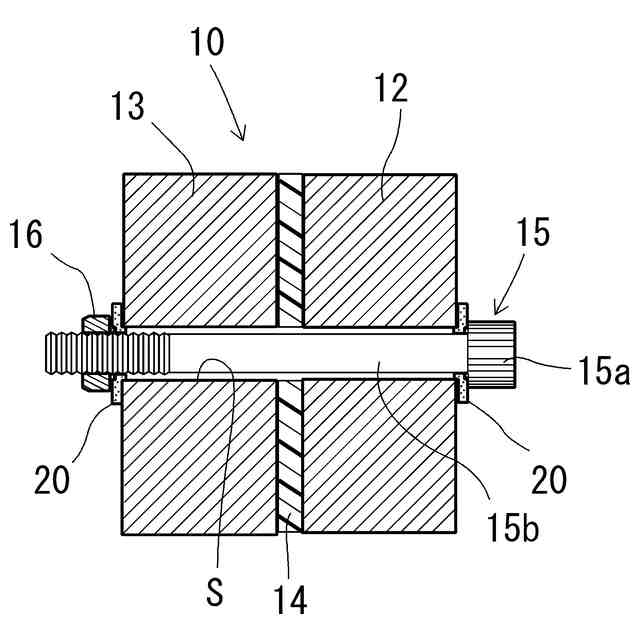

【解決手段】ボルト連結体の防振構造は、加振体12と被振体13との間に弾性体14が設けられる。加振体12と被振体13との間に弾性体14を挟んだ状態で、加振体12、被振体13および弾性体14がボルト15によって締め付け固定される。加振体12および被振体13の少なくとも一方のボルト15による締付面には制振ワッシャ20が設けられる。制振ワッシャ20は、加振体12からボルト15に伝わる振動を吸収可能な厚みを有する炭素繊維強化プラスチックにより形成される。
【選択図】図1
特許請求の範囲【請求項１】
加振体と被振体とをボルトにより連結してなるボルト連結体の防振構造であって、
前記加振体と前記被振体との間に設けられる弾性体と、
前記加振体と前記被振体との間に前記弾性体を挟んだ状態で、前記加振体、前記被振体および前記弾性体を締め付け固定する前記ボルトと、
前記加振体および前記被振体の少なくとも一方の前記ボルトによる締付面に設けられるワッシャと、を備え、
前記ワッシャは、前記加振体から前記ボルトに伝わる振動を吸収可能な厚みを有する炭素繊維強化プラスチック（以下、ＣＦＲＰという。）からなる制振ワッシャであることを特徴とするボルト連結体の防振構造。
続きを表示（約 1,400 文字）【請求項２】
請求項１記載の防振構造であって、
前記制振ワッシャは、
ＣＦＲＰを形成するマトリックス樹脂および炭素繊維の単一層が前記制振ワッシャの厚み方向に積層される積層構造を有するものであり、加えて、
前記積層構造の単一層における前記炭素繊維は、前記マトリックス樹脂を介して単一方向に並列して延び、かつ、隣り合う前記炭素繊維の間に間隔を保つように配置され、かつ、
前記積層構造の各層における前記炭素繊維は、前記積層構造の各層ごとに直交して積層方向に重なり合うように配置される、ボルト連結体の防振構造。
【請求項３】
請求項１記載の防振構造であって、
前記制振ワッシャは、
ワッシャ本体と、
このワッシャ本体の厚み方向に貫通する軸穴と、
前記軸穴の穴縁面に連なって前記軸穴の周縁部に立ち上げられるガイドと、を備え、
前記加振体、前記被振体および前記弾性体が前記ボルトで締め付け固定されるとき、前記加振体または前記被振体のボルト孔に沿って前記ガイドが嵌まり、このガイドの内周側に前記ボルトの軸部が位置決めされる、ボルト連結体の防振構造。
【請求項４】
請求項３記載の防振構造であって、
前記制振ワッシャは、さらに、
前記ワッシャ本体の前記ガイドと反対側の面に前記軸穴を囲むように設けられる環状溝と、
前記環状溝に嵌まって前記ボルトにより締め付けられるＯリングと、を備える、ボルト連結体の防振構造。
【請求項５】
請求項２記載の防振構造であって、
前記弾性体は、ＣＦＲＰからなる板材からなっており、このＣＦＲＰを形成するマトリックス樹脂および炭素繊維の単一層が、前記加振体と前記被振体とで挟持される前記板材の板厚方向に積層される積層構造を有するものであり、加えて、
前記積層構造の単一層における前記炭素繊維は、前記マトリックス樹脂を介して単一方向に並列して延び、かつ、隣り合う前記炭素繊維の間に間隔を保つように配置され、かつ、
前記積層構造の各層における前記炭素繊維は、前記積層構造の各層ごとに直交して積層方向に重なり合うように配置される、ボルト連結体の防振構造。
【請求項６】
加振体と被振体とをボルトにより連結してなるボルト連結体の防振構造であって、
前記加振体と前記被振体との間に設けられる弾性体と、
前記加振体と前記被振体との間に前記弾性体を挟んだ状態で、前記加振体、前記被振体および前記弾性体を締め付け固定する前記ボルトと、
前記加振体および前記被振体の少なくとも一方の前記ボルトによる締付面に設けられるワッシャと、を備え、

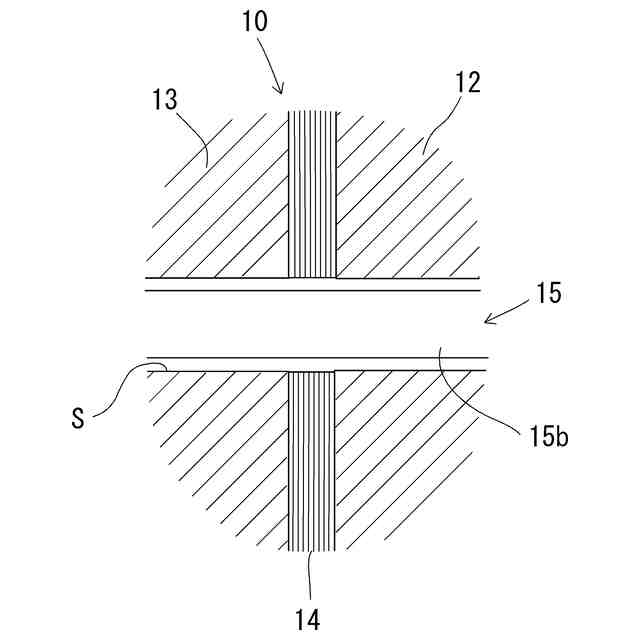

前記弾性体は、ＣＦＲＰからなる板材からなっており、このＣＦＲＰを形成するマトリックス樹脂および炭素繊維の単一層が、前記加振体と前記被振体とで挟持される前記板材の板厚方向に積層される積層構造を有するものであり、加えて、
前記積層構造の単一層における前記炭素繊維は、前記マトリックス樹脂を介して単一方向に並列して延び、かつ、隣り合う前記炭素繊維の間に間隔を保つように配置され、かつ、
前記積層構造の各層における前記炭素繊維は、前記積層構造の各層ごとに直交して積層方向に重なり合うように配置されることを特徴とする、ボルト連結体の防振構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、半導体設備、電子機器、音響機器、自動車部品などの分野に適用されるボルト連結体の防振構造に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
ボルト連結体は、複数の部品をボルト・ナットもしくはボルトのみで固定して一体化した構造体である。溶接などの固定方法に比べ解体や交換が容易でメンテナンスや修理がしやすいため、各種の機器や装置など幅広い分野で使用されている。
このようなボルト連結体は、十分な締付トルクで部品同士を強固に固定することが一般的であるが、一部の部品（加振体）に振動が発生する環境では、連結される他方の部品（被振体）にその振動がそのまま伝達される。このような振動が原因でボルトの締付けが緩むおそれもある。
【０００３】
この対策としては、例えば図７に示すボルト連結体の防振構造が採用される。
ボルト連結体１は、加振体２と、被振体３と、これらを連結するためのボルト５およびナット６とを有する。加振体２と被振体３との間にゴム、シリコン等からなる弾性体４が挟まれて固定される。
加振体２、被振体３および弾性体４にはボルト孔Ｓが貫通し、このボルト孔Ｓにボルト５の軸部５ｂが通される。この軸部５ｂにナット６が締め付けられて加振体２、被振体３および弾性体４が固定される。加振体２および被振体３のボルト５による締付面（ボルト５の頭部５ａとナット６の締付面）には緩み止めのためのワッシャ７，７が設けられる。
このようなボルト連結体１の防振構造では、加振体２の振動が弾性体４によって吸収されるため、加振体２から被振体３に直接伝わる振動を軽減することができる。
なお、従来のボルト連結体の防振構造としては、特許文献１等が公知である。
【先行技術文献】
【特許文献】
【０００４】
実開平２－１１０９６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、このような従来形態によるボルト連結体の防振構造では、加振体２から被振体３に直接伝わる振動を弾性体４で抑えることができるが、加振体２の振動がボルト５を介して被振体３に間接的に伝わるという問題がある。
具体的には、図７において、加振体２の振動は、ボルト５の頭部５ａ側のワッシャ７から軸部５ｂを介してナット６に伝わり、ナット６側のワッシャ７から被振体３に伝わる。このようなボルト５を介して被振体３に生じる振動は、ボルト連結体１を含む機器や装置の性能を低下させる原因となり得る。
【０００６】
本発明はこのような問題を解決するためになされたもので、加振体から被振体にボルトを介して伝わる振動を軽減することで、機器や装置の性能の信頼性を高めることが可能なボルト連結体の防振構造を提供することを目的とする。
【課題を解決するための手段】
【０００７】
［第１発明］
前記課題を解決するための本発明によるボルト連結体の防振構造は、
加振体と被振体とをボルトにより連結してなるボルト連結体の防振構造であって、
前記加振体と前記被振体との間に設けられる弾性体と、
前記加振体と前記被振体との間に前記弾性体を挟んだ状態で、前記加振体、前記被振体および前記弾性体を締め付け固定する前記ボルトと、
前記加振体および前記被振体の少なくとも一方の前記ボルトによる締付面に設けられるワッシャと、を備え、
前記ワッシャは、前記加振体から前記ボルトに伝わる振動を吸収可能な厚みを有する炭素繊維強化プラスチック（以下、ＣＦＲＰという。）からなる制振ワッシャである構成とした。
【０００８】
第１発明によるボルト連結体の防振構造によれば、加振体と被振体との間に設けられる弾性体により、加振体から被振体に直接伝わる振動が吸収される。加えて、ボルトを介して加振体から被振体へ伝わる振動が制振ワッシャによって吸収される。つまり、加振体から被振体に直接的に伝わる振動が弾性体で軽減され、かつ、ボルトを介して間接的に伝わる振動が制振ワッシャによって軽減される。これにより、ボルト連結体を含む機器や装置の性能の信頼性を高めることできる。
第１発明において、制振ワッシャは、加振体からボルトに伝わる振動を十分に吸収するために適度な厚みに設定される。具体的な制振ワッシャの厚みは、ボルト連結体のタイプによって調整し得るが、２ｍｍ～５ｍｍ程度、好ましくは３ｍｍ～４ｍｍ程度に設定するのが望ましい。
【０００９】
［第２発明］
第２発明によるボルト連結体の防振構造は、第１発明の構成を備えるものであって、
前記制振ワッシャは、

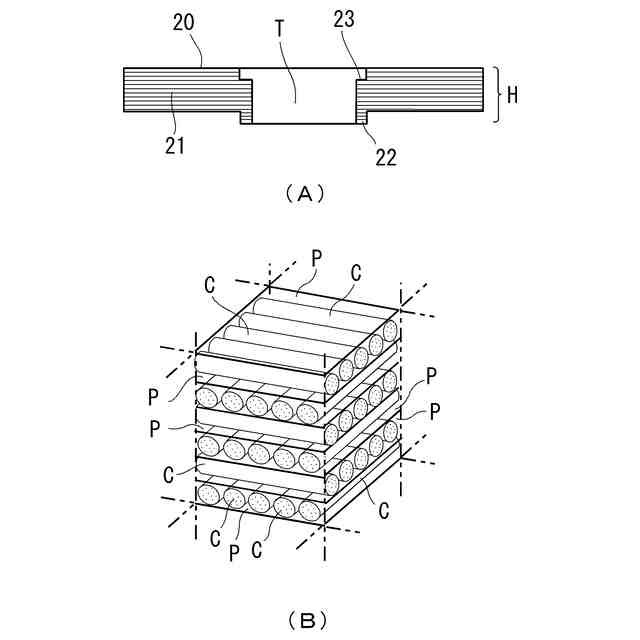

ＣＦＲＰを形成するマトリックス樹脂および炭素繊維の単一層が前記制振ワッシャの厚み方向に積層される積層構造を有するものであり、加えて、
前記積層構造の単一層における前記炭素繊維は、前記マトリックス樹脂を介して単一方向に並列して延び、かつ、隣り合う前記炭素繊維の間に間隔を保つように配置され、かつ、
前記積層構造の各層における前記炭素繊維は、前記積層構造の各層ごとに直交して積層方向に重なり合うように配置される構成とした。
【００１０】
第１発明において、ＣＦＲＰにおける炭素繊維の配置は、制振ワッシャの弾性や耐久性に影響を与える要因となる。特に、制振ワッシャの厚み方向には、ボルトの締付トルクを十分に確保するための耐圧性（硬さ）が求められるため、炭素繊維の配置が重要となる。
第２発明の構成では、ＣＦＲＰを形成するマトリックス樹脂および炭素繊維の単一層が制振ワッシャの厚み方向に積層される積層構造を有する。そして、この積層構造の単一層における炭素繊維は、マトリックス樹脂を介して単一方向に並列して延び、かつ、隣り合う炭素繊維の間に間隔を保つように配置される。また、積層構造の各層における炭素繊維は、積層構造の各層ごとに直交して積層方向に重なり合うように配置される。つまり、炭素繊維同士が“井桁（いげた）組み”の構造でマトリックス樹脂内に積み重なる状態となる。
このような炭素繊維の配置では、並列して隣り合う炭素繊維の間にマトリックス樹脂が存在し、積層方向に重なって隣り合う炭素繊維の間にマトリックス樹脂がほとんど存在しない。これにより、マトリックス樹脂が主にボルトの振動エネルギーを吸収する役割を担い、炭素繊維が主に制振ワッシャの厚み方向の耐圧性（硬さ）を高める役割を担うことになる。
また、“井桁（いげた）組み”の炭素繊維は、メッシュ状に交差してマトリックス樹脂を支持するため、制振ワッシャの平面剛性を高め、引っ張り破壊（ちぎれ）に対する耐性を向上させる。
この結果、加振体から被振体にボルトを介して伝わる振動を軽減しつつ、ボルトの締め付けトルクを十分に高めることができるボルト連結体の防振構造を実現することができる。
（【００１１】以降は省略されています）
