公開番号2025169328
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2025134614,2021025074
出願日2025-08-13,2021-02-19
発明の名称放射線像撮影装置、プログラム、情報処理装置及び放射線像撮影方法
出願人国立大学法人東京大学,国立研究開発法人量子科学技術研究開発機構
代理人弁理士法人IPX
主分類G01T 1/161 20060101AFI20251105BHJP(測定;試験)
要約【課題】術中に病変部を同定することが可能な放射線像撮影装置、プログラム、情報処理装置及び放射線像撮影方法を提供すること。
【解決手段】本発明の一態様によれば、放射線像撮影装置が提供される。この放射線像撮影装置は、第1の検出器と、第2の検出器と、情報処理装置とを備える。第1の検出器は、可搬型であり、検体から放射性崩壊により発生して互いに異なる方向に放出される一対の放射線のうちの一方の放射線を検出可能に構成される。第2の検出器は、据置型であり、一対の放射線のうちの他方の放射線を検出可能に構成される。情報処理装置は、第1の検出処理部と、第2の検出処理部とを備える。第1の検出処理部は、第1の検出器の検出結果に基づいて、放射線の放出源の位置情報を含む第1の検出情報を生成可能に構成される。第2の検出処理部は、第1の検出器の検出結果と第2の検出器の検出結果とに基づいて、放出源の位置情報を含む第2の検出情報を生成可能に構成される。
【選択図】図3
特許請求の範囲【請求項１】
放射線像撮影装置であって、
第１の検出器と、第２の検出器と、情報処理装置とを備え、
前記第１の検出器は、可搬型であり、検体から放射性崩壊により発生して互いに異なる方向に放出される一対の放射線のうちの一方の放射線を検出可能に構成され、
前記第２の検出器は、据置型であり、前記一対の放射線のうちの他方の放射線を検出可能に構成され、
前記情報処理装置は、第１の検出処理部と、第２の検出処理部とを備え、
前記第１の検出処理部は、前記第１の検出器の検出結果に基づいて、前記放射線の放出源の位置情報を含む第１の検出情報を生成可能に構成され、
前記第２の検出処理部は、前記第１の検出器の検出結果と前記第２の検出器の検出結果とに基づいて、前記放出源の位置情報を含む第２の検出情報を生成可能に構成される、
放射線像撮影装置。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の放射線像撮影装置において、
前記第１の検出器は、腹腔鏡下手術又は胸腔鏡下手術に用いるポートに挿入可能な大きさである、
放射線像撮影装置。
【請求項３】
請求項１又は請求項２に記載の放射線像撮影装置において、
計測装置を備え、
前記計測装置は、前記第２の検出器に対する前記第１の検出器の相対位置を計測可能に構成され、
前記第１の検出処理部は、前記計測装置の計測結果に応じて前記第１の検出情報を補正し、
前記第２の検出処理部は、前記計測装置の計測結果に応じて前記第２の検出情報を補正する、
放射線像撮影装置。
【請求項４】
請求項１乃至請求項３のいずれか１項に記載の放射線像撮影装置において、
前記情報処理装置は、表示情報生成部を備え、
前記表示情報生成部は、前記第１の検出情報を画像化した第１の表示情報と、前記第２の検出情報を画像化した第２の表示情報とを生成可能に構成される、
放射線像撮影装置。
【請求項５】
請求項４に記載の放射線像撮影装置において、
前記情報処理装置は、出力部と、受付部とを備え、
前記出力部は、前記第１の表示情報と、前記第２の表示情報とのいずれか一方を出力可能に構成さえ、
前記受付部は、前記出力部に、前記第１の表示情報と前記第２の表示情報とのいずれを出力させるかの指示を受け付け可能に構成される、
放射線像撮影装置。
【請求項６】
請求項５に記載の放射線像撮影装置において、
前記第１の検出器は、指示部を備え、
前記指示部は、前記出力部に、前記第１の表示情報と前記第２の表示情報とのいずれを出力させるかの指示を送出可能に構成される、
放射線像撮影装置。
【請求項７】
請求項４乃至請求項６のいずれか１項に記載の放射線像撮影装置において、
前記情報処理装置は、入力部を備え、
前記入力部は、腹腔鏡と胸腔鏡と超音波診断装置とのいずれかが出力する画像を入力可能に構成され、
前記表示情報生成部は、前記第１の表示情報又は前記第２の表示情報を前記画像に重畳可能に構成される、
放射線像撮影装置。
【請求項８】
請求項１乃至請求項６のいずれか１項に記載の放射線像撮影装置において、
前記第２の検出器は、前記第１の検出器と対向する面が曲面である、
放射線像撮影装置。
【請求項９】
コンピュータを情報処理装置として動作させるプログラムであって、
コンピュータを請求項１乃至請求項８のいずれか１項に記載の情報処理装置として機能させる
プログラム。
【請求項１０】
コンピュータを情報処理装置として動作させるプログラムを記録した記録媒体であって、
コンピュータを請求項１乃至請求項８のいずれか１項に記載の情報処理装置として機能させるためのプログラムを記録したコンピュータ読み取り可能な
記録媒体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、放射線像撮影装置、プログラム、情報処理装置及び放射線像撮影方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ブドウ糖のアナログ分子に陽電子放出核種
１８
Ｆを標識したＦＤＧ（ｆｌｕｏｒｏｄｅｏｘｙｇｌｕｃｏｓｅ：フルオロデオキシグルコース）や放射性同位体、或いは放射性核種などのＰＥＴ薬剤を用いたＰＥＴ（ｐｏｓｉｔｒｏｎｅｍｉｓｓｉｏｎｔｏｍｏｇｒａｐｈｙ：陽電子放射断層撮影）検査は、癌や炎症といった病変部に集積し、撮影した画像から病変を見付けるのを容易にしている。
【０００３】
また、コンプトンカメラを用いて、病変を特定する技術も提案されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１１７１１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、ＦＤＧ－ＰＥＴによる画像は、病変を見付けるのを容易にしているものの、病変がリンパ節である場合など、切除術の術中に、病変部を同定することが困難なことが多い。また、ＰＥＴ装置は、大型であることから、術中にＰＥＴ装置を用いて撮影を行うことも困難である。
【０００６】
本発明では上記事情を鑑み、術中に病変部を同定することが可能な放射線像撮影装置、プログラム、情報処理装置及び放射線像撮影方法を提供することとした。
【課題を解決するための手段】
【０００７】
本発明の一態様によれば、放射線像撮影装置が提供される。この放射線像撮影装置は、第１の検出器と、第２の検出器と、情報処理装置とを備える。第１の検出器は、可搬型であり、検体から放射性崩壊により発生して互いに異なる方向に放出される一対の放射線のうちの一方の放射線を検出可能に構成される。第２の検出器は、据置型であり、一対の放射線のうちの他方の放射線を検出可能に構成される。情報処理装置は、第１の検出処理部と、第２の検出処理部とを備える。第１の検出処理部は、第１の検出器の検出結果に基づいて、放射線の放出源の位置情報を含む第１の検出情報を生成可能に構成される。第２の検出処理部は、第１の検出器の検出結果と第２の検出器の検出結果とに基づいて、放出源の位置情報を含む第２の検出情報を生成可能に構成される。
【０００８】
本発明の一態様によれば、術中に病変部を同定することが可能となる。
【図面の簡単な説明】
【０００９】

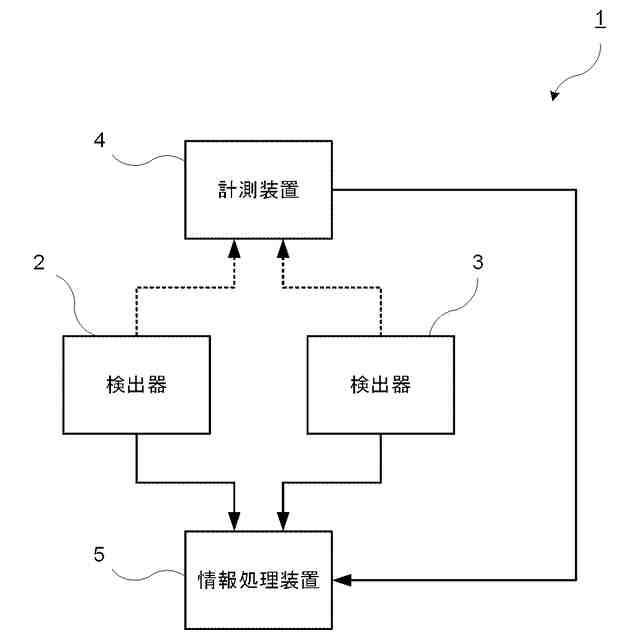

本発明の実施形態に係る放射線像撮影装置１の構成例を示した図である。

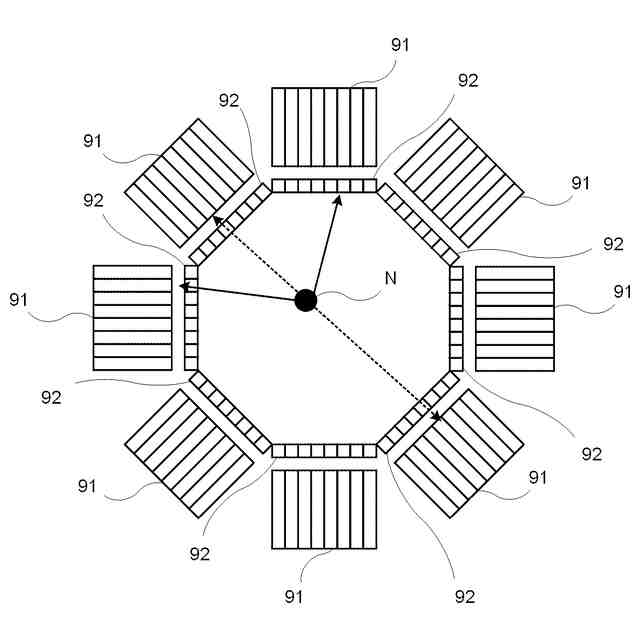

放射線の検出方法を説明するための図である。

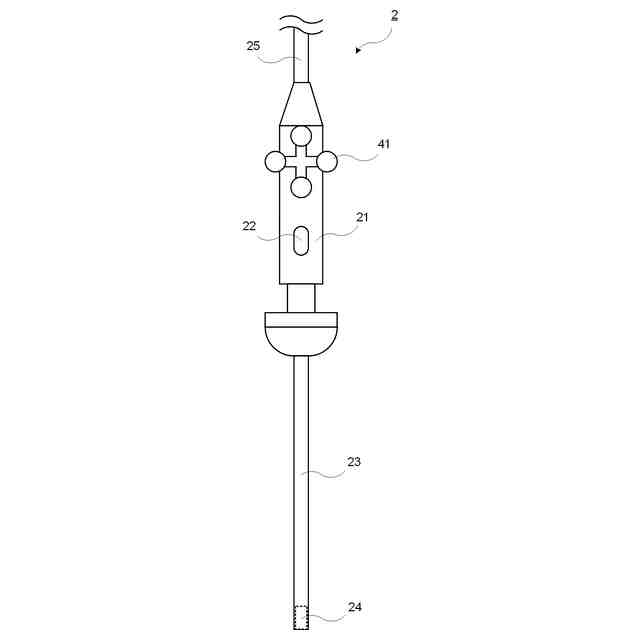

第１の検出器である検出器２の外観の例を示した図である。

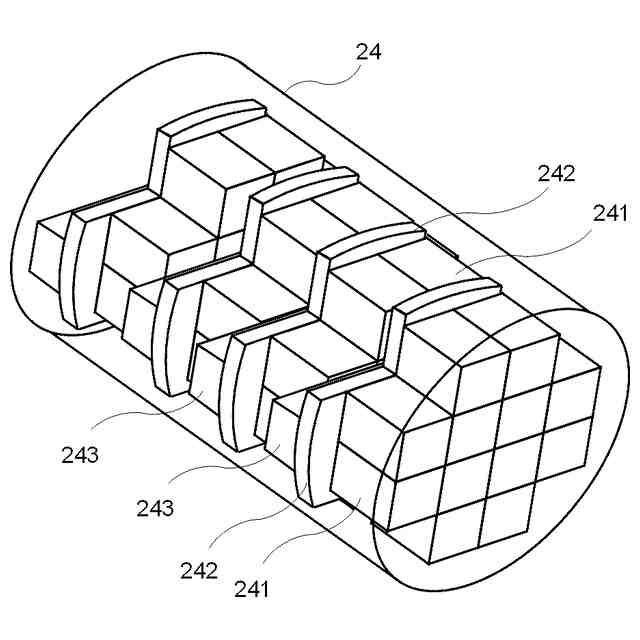

カメラ２４の構成例を示した図である。

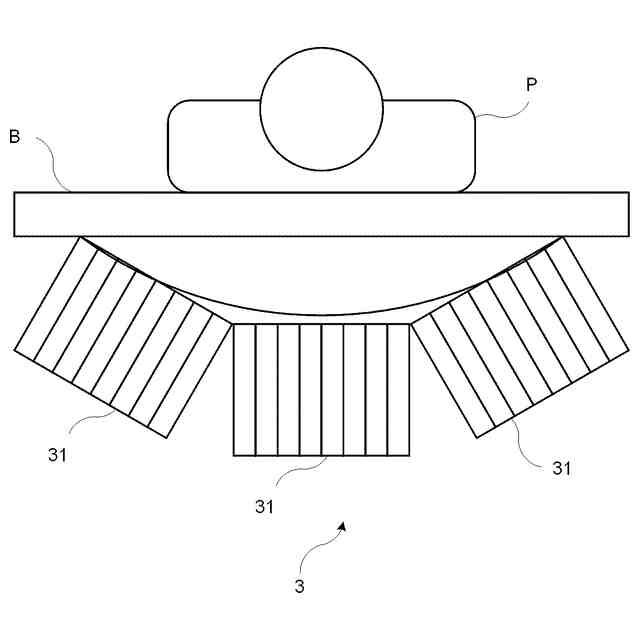

第２の検出器である検出器３の構成を説明するための図である。

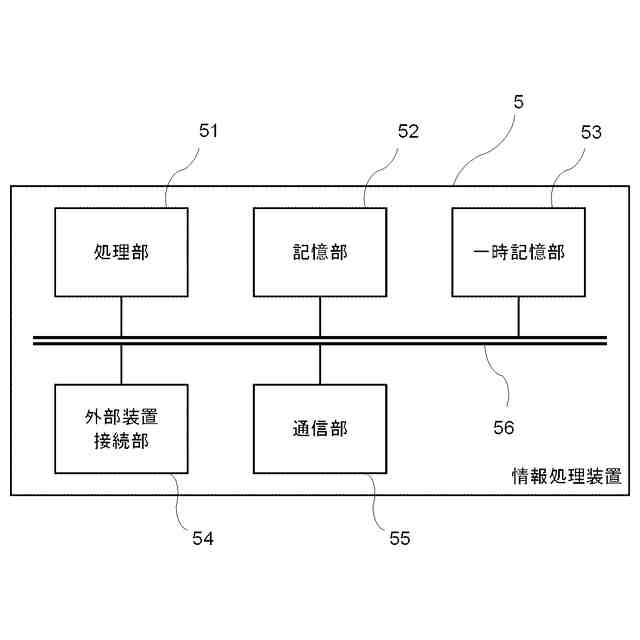

情報処理装置５の構成を示した図である。
情報処理装置５の機能的な構成を示すブロック図である。

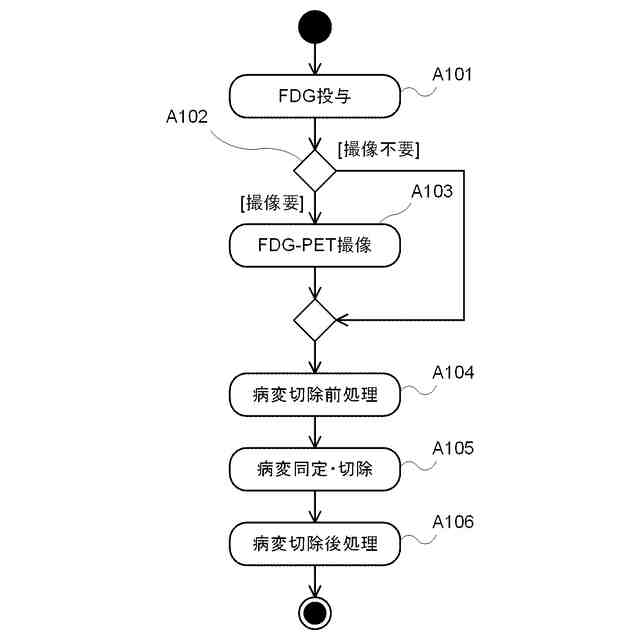

病変切除の流れを示すアクティビティ図である。

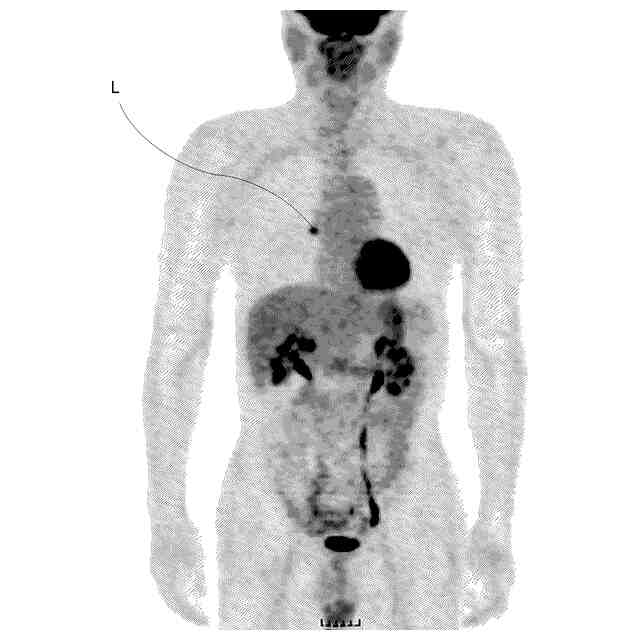

術前にＰＥＴ装置により撮影した画像の一例を示した図である。
病変の同定と切除の流れを示すアクティビティ図である。
情報処理装置５の動作の流れを示すアクティビティ図である。
情報処理装置５の動作の流れを示すアクティビティ図である。
【発明を実施するための形態】
【００１０】
以下、図面を用いて本発明の実施形態について説明する。以下に示す実施形態中で示した各種特徴事項は、互いに組み合わせ可能である。
（【００１１】以降は省略されています）
