公開番号2025168662
公報種別公開特許公報(A)
公開日2025-11-11
出願番号2025072190
出願日2025-04-24
発明の名称電気接続製品
出願人タイコエレクトロニクス (シャンハイ) カンパニーリミテッド,タイコ・エレクトロニクス・テクノロジー・(エスアイピー)・カンパニー・リミテッド,Tyco Electronics Technology (SIP) Co., Ltd.,タイコエレクトロニクス (スーヂョウ) リミテッド
代理人弁理士法人大場国際特許事務所
主分類H01R 4/58 20060101AFI20251104BHJP(基本的電気素子)
要約【課題】組立て操作が簡略になるのみならず、体積およびコストも低減できる電気接続製品を提供する。
【解決手段】電気接続製品は、ハウジング5と、ハウジング5に挿入される第1の端子31および第2の端子32と、絶縁体ならびに絶縁体に包囲される第1の金属バーおよび第2の金属バーを備える電力伝送構成要素1とを備える。第1の金属バーは、第2の金属バーから電気的に隔離され、第1の端子31に電気的に接続される第1の接続端部110を有し、第2の金属バーは、第2の端子32に電気的に接続される第2の接続端部120を有し、第1の接続端部110および第2の接続端部120は、絶縁体に包囲され、絶縁体から突出しない。電力伝送構成要素は、複数の導電性構成要素に別個に電気的に接続可能な複数の金属バーを同時に有する。

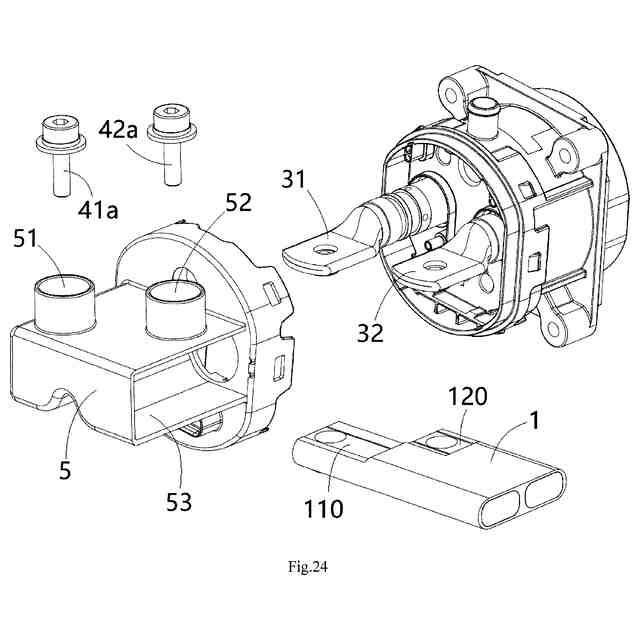

【選択図】図24
特許請求の範囲【請求項１】
ハウジング（５）と、
前記ハウジング（５）に挿入される第１の端子（３１）および第２の端子（３２）と、

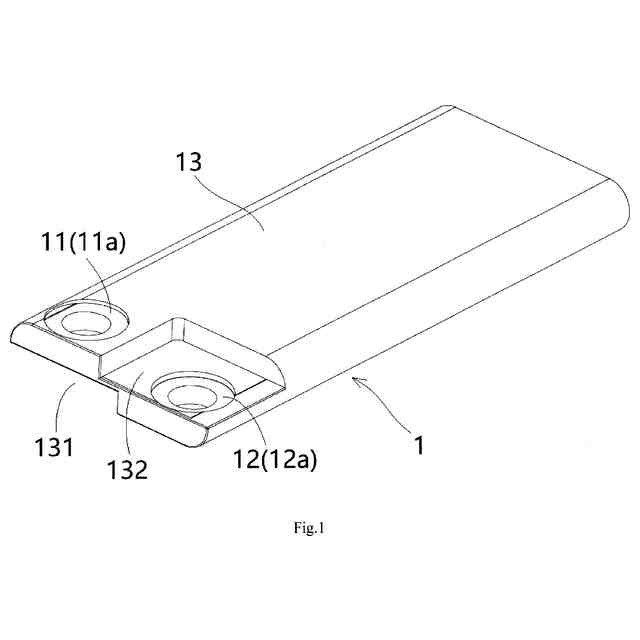

絶縁体（１３）と、前記絶縁体（１３）に包囲される第１の金属バー（１１）および第２の金属バー（１２）とを備える電力伝送構成要素（１）と
を備え、
前記第１の金属バー（１１）は、前記絶縁体（１３）により前記第２の金属バー（１２）から電気的に隔離され、前記第１の金属バー（１１）は、前記第１の端子（３１）に電気的に接続される第１の接続端部（１１０）を有し、前記第２の金属バー（１２）は、前記第２の端子（３２）に電気的に接続される第２の接続端部（１２０）を有し、前記第１の接続端部（１１０）および前記第２の接続端部（１２０）は、前記絶縁体（１３）に包囲され、前記絶縁体（１３）から突出しない、
電気接続製品。
続きを表示（約 1,500 文字）【請求項２】
前記第１の端子（３１）および前記第２の端子（３２）は、前記ハウジング（５）の長手方向（Ｙ）に沿って延び、前記電力伝送構成要素（１）は、前記ハウジング（５）の横方向（Ｘ）に沿って延び、したがって、前記電力伝送構成要素（１）の延在方向は、前記第１の端子（３１）および前記第２の端子（３２）の延在方向に垂直である、
請求項１に記載の電気接続製品。
【請求項３】
前記第１の端子（３１）の後端部および前記第２の端子（３２）の後端部は、前記ハウジング（５）の前記長手方向（Ｙ）および前記横方向（Ｘ）において第１の間隔および第２の間隔だけそれぞれオフセットされ、
前記第１の接続端部（１１０）および前記第２の接続端部（１２０）は、前記ハウジング（５）の前記長手方向（Ｙ）および前記横方向（Ｘ）において前記第１の間隔および前記第２の間隔だけそれぞれオフセットされ、
前記第１の端子（３１）の前記後端部は、前記第１の接続端子（１１０）に電気的に接続され、前記第２の端子（３２）の前記後端部は、前記第１の接続端子（１１０）に電気的に接続される、
請求項２に記載の電気接続製品。
【請求項４】
前記電力伝送構成要素（１）は、平坦であり、前記第１の金属バー（１１）および前記第２の金属バー（１２）は、平坦なアルミニウムバスバーまたは平坦な銅バスバーである、
請求項３に記載の電気接続製品。
【請求項５】

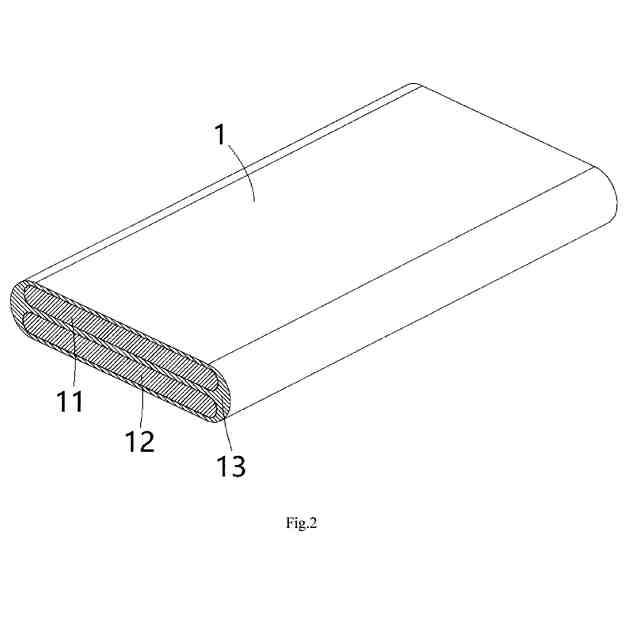

前記第１の金属バー（１１）は、前記電力伝送構成要素（１）の厚さ方向において前記第２の金属バー（１２）の上方に積層される、
請求項３に記載の電気接続製品。
【請求項６】

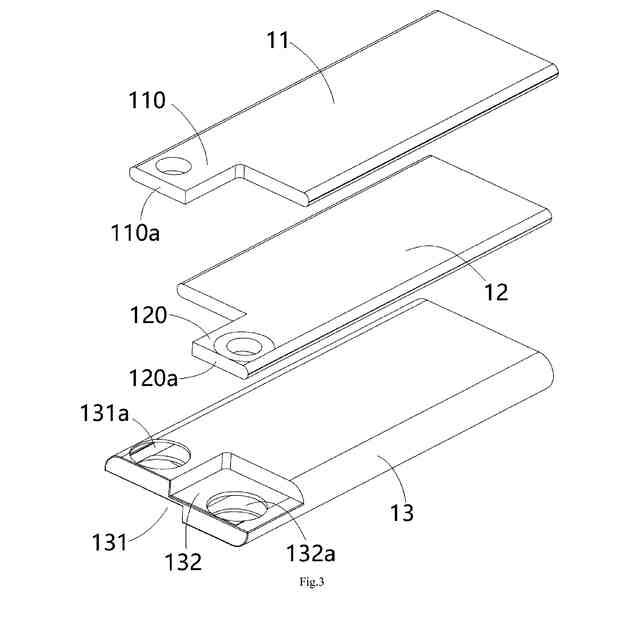

前記第１の金属バー（１１）の前記第１の接続端部（１１０）の幅は、前記第１の金属バー（１１）の幅の半分以下であり、前記電力伝送構成要素（１）の幅方向の一方側に向かって偏っており、
前記第２の金属バー（１２）の前記第２の接続端部（１２０）の幅は、前記第２の金属バー（１２）の幅の半分以下であり、前記電力伝送構成要素（１）の前記幅方向の他方側に向かって偏っている、
請求項５に記載の電気接続製品。
【請求項７】

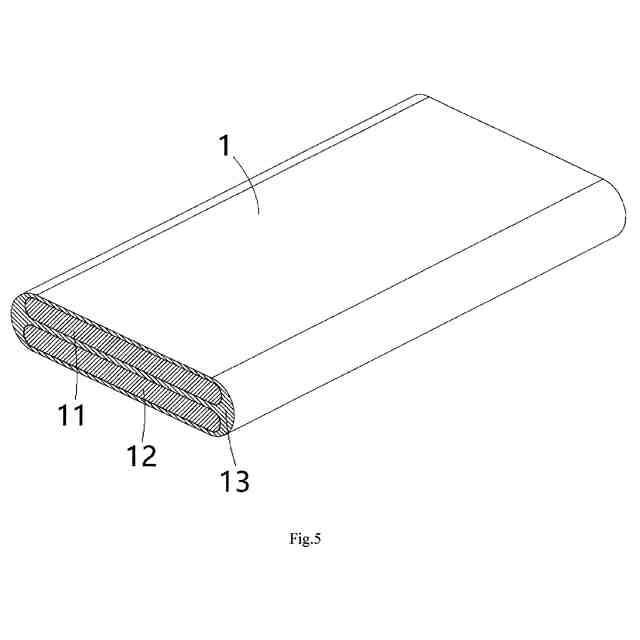

前記第１の金属バー（１１）および前記第２の金属バー（１２）は、前記電力伝送構成要素（１）の幅方向において横並びに配置される、
請求項３に記載の電気接続製品。
【請求項８】

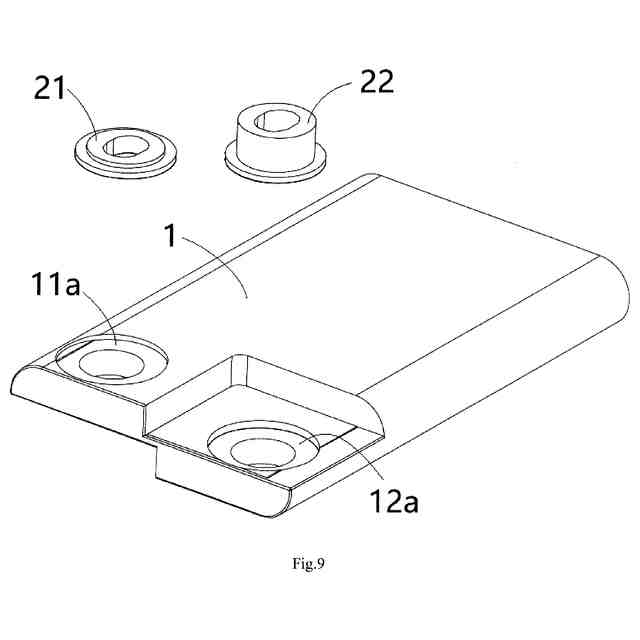

前記第１の金属バー（１１）の前記第１の接続端部（１１０）と前記第１の端子（３１）の前記後端部との間に電気的に接続される第１の導電性構成要素（２１）と、
前記第２の金属バー（１２）の前記第２の接続端部（１２０）と前記第２の端子（３２）の前記後端部との間に電気的に接続される第２の導電性構成要素（２２）と
をさらに備える、請求項３に記載の電気接続製品。
【請求項９】

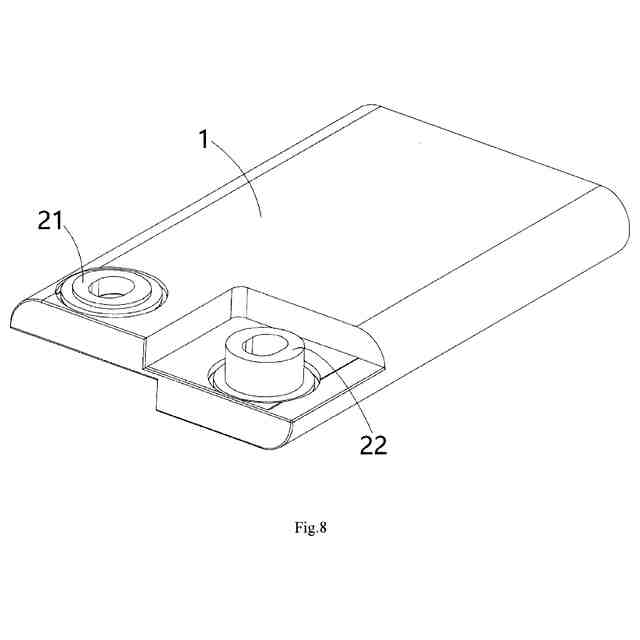

前記第１の導電性構成要素（２１）は、円筒形であり、一端部が前記第１の金属バー（１１）の前記第１の接続端部（１１０）に溶接され、他端部が前記第１の端子（３１）との電気的接触のために前記絶縁体（１３）から延びる、
請求項８に記載の電気接続製品。
【請求項１０】
前記第１の端子（３１）の前記後端部に固定される第１のナット（４１ｂ）と、
前記第１の導電性構成要素（２１）および前記第１の端子（３１）を通過し、前記第１のナット（４１ｂ）にねじ込まれて前記第１の導電性構成要素（２１）を前記第１の端子（３１）に留め付ける第１のボルト（４１ａ）と
をさらに備える、請求項９に記載の電気接続製品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
本出願は、中国国家知識産権局において２０２４年４月２９日に出願された中国特許出願第ＣＮ２０２４１０５３３４７３．１号および２０２４年７月１９日に出願された中国特許出願第ＣＮ２０２４１０９８０５８９．Ｘ号の利益を主張し、その全開示が本明細書に参照により組み込まれる。
続きを表示（約 1,400 文字）【０００２】
本発明は、電力伝送構成要素、電力伝送構成要素を備える電気接続アセンブリ、および電気接続アセンブリを備える電気接続製品に関する。
【背景技術】
【０００３】
先行技術においては、新エネルギー電気自動車のバッテリパックと電源との間で電流を伝送するために、大断面の従来のワイヤが通例用いられる。バッテリパックを充電するときの最大１０００Ａの高電流に起因して、従来のワイヤの温度上昇は大きく、そのため、要件を満たすことが難しく、さらには火災が生じる場合もある。加えて、従来のワイヤは、銅コアを使用し、大断面の銅コアのコストは非常に高い。
【０００４】
先行技術においては、ワイヤの温度上昇およびコストを低減するために、従来の銅コアワイヤに代えて、アルミニウムバスバーワイヤが通例用いられる。しかしながら、先行技術におけるアルミニウムバスバーワイヤは、単一のアルミニウムバスバーしか含まない。複数の異なる導電性構成要素を別個に電気的に接続する必要がある場合、複数のアルミニウムバスバーワイヤを設ける必要があり、それにより、電気的接続が不便になり、結果として電気接続製品の体積が大きくなりコストが高くなる場合がある。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、上記の難点のうちの少なくとも１つの側面を克服または軽減するためになされたものである。
【課題を解決するための手段】
【０００６】
本発明の一態様によれば、電気接続製品が提供される。電気接続製品は、ハウジングと、ハウジングに挿入される第１の端子および第２の端子と、絶縁体ならびに絶縁体に包囲される第１の金属バーおよび第２の金属バーを備える電力伝送構成要素とを備える。第１の金属バーは、絶縁体により第２の金属バーから電気的に隔離され、第１の金属バーは、第１の端子に電気的に接続される第１の接続端部を有し、第２の金属バーは、第２の端子に電気的に接続される第２の接続端部を有し、第１の接続端部および第２の接続端部は、絶縁体に包囲され、絶縁体から突出しない。
【０００７】
本発明の例示的実施形態によれば、第１の端子および第２の端子は、ハウジングの長手方向に沿って延び、電力伝送構成要素は、ハウジングの横方向に沿って延び、したがって、電力伝送構成要素の延在方向は、第１の端子および第２の端子の延在方向に垂直である。
【０００８】
本発明の別の例示的実施形態によれば、第１の端子の後端部および第２の端子の後端部は、ハウジングの長手方向および横方向において第１の間隔および第２の間隔だけそれぞれオフセットされ、第１の接続端部および第２の接続端部は、ハウジングの長手方向および横方向において第１の間隔および第２の間隔だけそれぞれオフセットされ、第１の端子の後端部は、第１の接続端子に電気的に接続され、第２の端子の後端部は、第１の接続端子に電気的に接続される。
【０００９】
本発明の別の例示的実施形態によれば、電力伝送構成要素は、平坦であり、第１の金属バーおよび第２の金属バーは、平坦なアルミニウムバスバーまたは平坦な銅バスバーである。
【００１０】
本発明の別の例示的実施形態によれば、第１の金属バーは、電力伝送構成要素の厚さ方向において第２の金属バーの上方に積層される。
（【００１１】以降は省略されています）
