公開番号2025160813
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063615
出願日2024-04-10
発明の名称扁平形電池
出願人マクセル株式会社
代理人個人,個人
主分類H01M 10/04 20060101AFI20251016BHJP(基本的電気素子)
要約【課題】高容量化を図ることができる扁平形電池を提供する。
【解決手段】扁平形電池1は、外装缶10と、封口缶20と、外装缶10及び封口缶20の間に収容される電極体40とを備える。電極体40は、電極体本体41と、正極接続部42と、負極接続部43とを有する。負極接続部43は、第1負極接続部43aと第2負極接続部43bに分散されている。正極接続部42は、平面視において第1負極接続部43a及び第2負極接続部43bの間に配され、第1負極接続部43a及び第2負極接続部43bとともに電極体本体41の切欠部41aから外方に延びている。第1負極接続部43aは、封口缶20側の一群の負極リード431を束ねてなり、第2負極接続部は、外装缶10側の他群の負極リード431を束ねてなる。
【選択図】図5
特許請求の範囲【請求項１】
外装缶と、
封口缶と、
前記外装缶と封口缶との間に収容される電極体とを備え、
前記電極体は、複数の正極及び複数の負極を交互に積層してなる電極体本体と、前記正極の各々から外方に延びる正極リードを互いに束ねてなる正極接続部と、前記負極の各々から外方に延びる負極リードを互いに束ねてなる負極接続部とを有し、
前記電極体本体は、平面視円形状の一部を切り欠いた切欠部と円弧部とを有し、
前記負極接続部は、各々の前記負極リードのうち一群を互いに束ねてなる第１負極接続部と、各々の前記負極リードのうち他群を互いに束ねてなる第２負極接続部とを有し、
前記正極接続部、前記第１負極接続部及び前記第２負極接続部の各々は、平面視において前記正極接続部が前記第１負極接続部及び前記第２負極接続部の間に位置付けられるように前記切欠部に配されて、前記電極体の積層方向に折り曲げられている、扁平形電池。
続きを表示（約 510 文字）【請求項２】
請求項１に記載の扁平形電池において、
前記第１負極接続部は、前記電極体の積層方向において、前記封口缶側に位置する一群の前記負極リードを束ねてなり、
前記第２負極接続部は、前記電極体の積層方向において、前記外装缶側に位置する他群の前記負極リードを束ねてなる、扁平形電池。
【請求項３】
請求項１に記載の扁平形電池であって、
前記電極体は、前記第１負極接続部に接続される前記複数の負極のいずれか１つと前記第２負極接続部に接続される前記複数の負極のいずれか１つと前記円弧部において接続する負極接続体を有する、扁平形電池。
【請求項４】
請求項１に記載の扁平形電池であって、さらに、
前記外装缶と前記封口缶との間に収容される絶縁性部材を有し、
前記絶縁性部材は、前記正極接続部及び前記第１負極接続部の間、並びに、前記正極接続部及び前記第２負極接続部の間の少なくとも一方に配置されている、扁平形電池。
【請求項５】
請求項１に記載の扁平形電池であって、
前記外装缶は、３～１５ｍｍの外径を有する、扁平形電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コイン形電池等の扁平形電池に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
有底筒状の外装缶と、外装缶との間に空間が形成されるように外装缶に対して逆皿状に配置される有底筒状の封口缶と、外装缶と封口缶との間に配置された電極体とを備えた扁平形電池が知られている。このような扁平形電池では、例えば、特開２０１１－９１１８号公報（特許文献１）又は特開２０２１－１１１５９０号公報（特許文献２）のように、外装缶及び封口缶によって形成される空間内に、複数の正極及び複数の負極を交互に積層することによって構成される電極体が収納されている。
【０００３】
特許文献１は、複数の正極及び負極が積層された電極体を有するコイン形二次電池を開示している。コイン形二次電池は、電極体の複数の正極から一側方に延びる複数の正極リードと、電極体の複数の負極から他側方に延びる複数の負極リードとを有している。複数の正極リードは、束ねられて電極体の積層方向に折り曲げられている。複数の負極リードは、束ねられて電極体の積層方向に折り曲げられている。
【０００４】
特許文献２は、電極組立体と、電極組立体を収納する外装体と、電極組立体に含まれる正極から延在する正極集電タブと、前記電極組立体に含まれる負極から延在する負極集電タブとを有する二次電池を開示している。電極組立体に含まれる正極及び負極の本体の平面視形状は、円形から一部を切り欠いた一部切り欠き円形を有している。正極集電タブ及び負極集電タブは、電極組立体の切り欠いた部分に沿って並んで配置されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－９１１８号公報
特開２０２１－１１１５９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示は、高容量化を図ることができる扁平形電池を提供することを課題とする。
【課題を解決するための手段】
【０００７】
上述の課題を解決するために、本開示の扁平形電池は、次のような解決手段を講じた。すなわち、本開示に係る扁平形電池は、外装缶と、封口缶と、外装缶と封口缶との間に収容される電極体とを備える。電極体は、複数の正極及び複数の負極を交互に積層してなる電極体本体と、正極の各々から外方に延びる正極リードを互いに束ねてなる正極接続部と、負極の各々から外方に延びる負極リードを互いに束ねてなる負極接続部と有する。電極体本体は、平面視円形状の一部を切り欠いた切欠部と円弧部とを有する。負極接続部は、各々の負極リードのうち一群を互いに束ねてなる第１負極接続部と、各々の負極リードのうち他群を互いに束ねてなる第２負極接続部とを有する。正極接続部、第１負極接続部及び第２負極接続部の各々は、平面視において正極接続部が第１負極接続部及び第２負極接続部の間に位置付けられるように切欠部に配されて、電極体の積層方向に折り曲げられている。
【発明の効果】
【０００８】
本開示の扁平形電池によれば、高容量化を図ることができる。
【図面の簡単な説明】
【０００９】
図１は、本開示の第１実施形態に係る扁平形電池の断面図である。

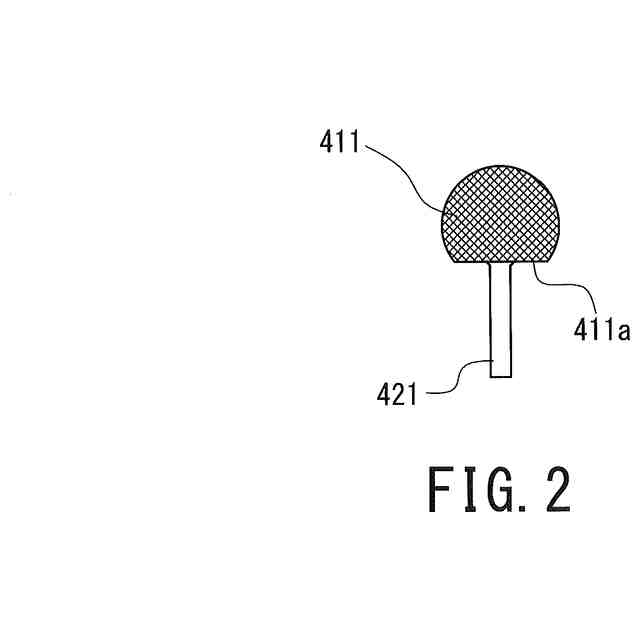

図２は、図１に示す正極及び正極リードの平面図である。

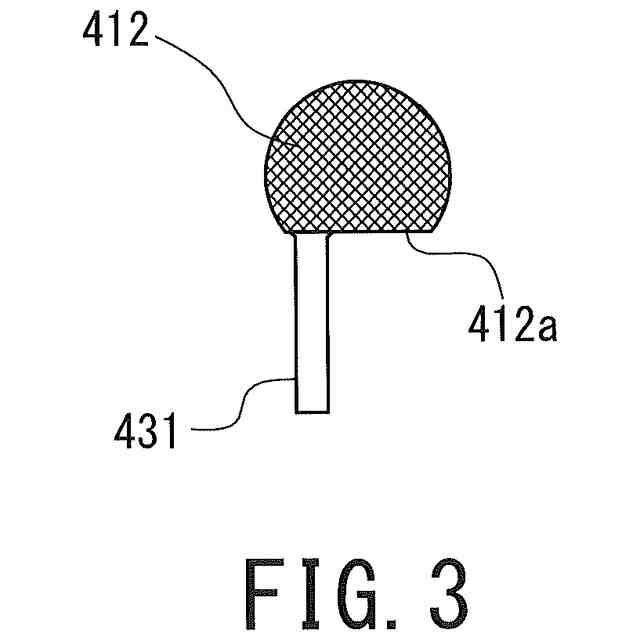

図３は、図１に示す第１負極接続部に対応する負極及び負極リードの平面図である。
図４は、図１に示す第２負極接続部に対応する負極及び負極リードの平面図である。
図５は、本開示の第１実施形態に係る扁平形電池の電極体を示す斜視図である。
図６は、本開示の第２実施形態に係る扁平形電池の電極体の側面視模式図である。

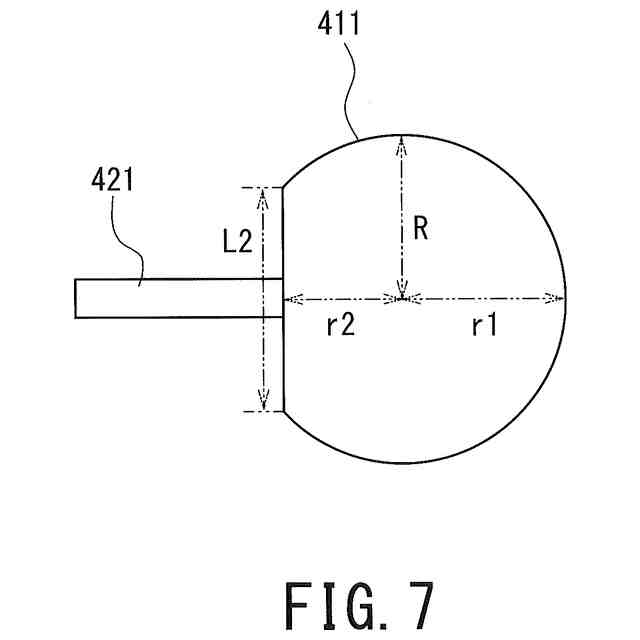

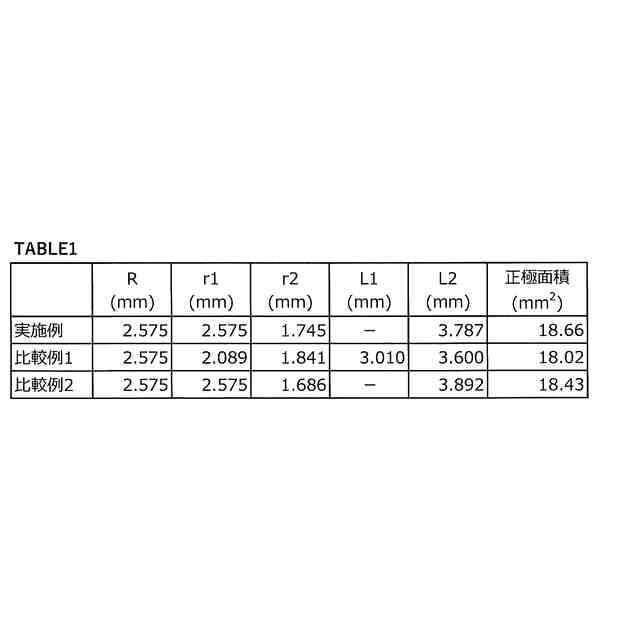

図７は、実施例に係る正極の寸法を示す平面図である。
図８は、比較例１に係る正極の寸法を示す平面図である。
図９は、比較例２に係る正極の寸法を示す平面図である。
【発明を実施するための形態】
【００１０】
本発明者らは、扁平形電池の高容量化を図るためには、外装缶及び封口缶により形成される扁平形電池の内部空間を有効に活用すること、すなわち、複数の正極の各々から延びる正極リード及び複数の負極の各々から延びる負極リードの収容空間を小さくし、電極体の平面視における面積を大きくすることが肝要であると考えた。上述の特許文献１のコイン形二次電池において、電極体は、複数の正極リードを収容空間に収容するために、平面視円形状の一側方を切り欠いて形成されており、また、複数の負極リードを収容するために、平面視円形状の他側方も切り欠いて形成されている。そのため、電極体の一側方及び他側方を切り欠いている。そのため、平面視における電極体の面積が小さくなり、扁平形電池の高容量化を図り難くなる。
（【００１１】以降は省略されています）
