公開番号2025168511
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025146606,2024504349
出願日2025-09-04,2022-08-24
発明の名称更新管理システム
出願人Astemo株式会社
代理人弁理士法人平木国際特許事務所
主分類G06F 8/656 20180101AFI20251030BHJP(計算;計数)
要約【課題】冗長性を持ったECUの構成において、2面メモリ構造を持たずに車両走行中のプログラム書込みおよび切替えを可能にする。
【解決手段】更新管理システムは、車両に搭載されているとともに、複数の演算装置と、複数の演算装置を制御する更新管理装置と、を有し、複数の演算装置は、少なくとも第1の演算装置と第2の演算装置とを有し、更新管理装置は、車両の走行中に、第2の演算装置が冗長処理を実行しているか否かを判断し、該冗長処理を実行していないと判断した場合に、第1の演算装置による冗長処理の実行を制限するとともに、第2の演算装置に格納されたプログラムを更新する。
【選択図】図1
特許請求の範囲【請求項１】
車両に搭載された更新管理システムであって、複数の演算装置と、前記複数の演算装置を制御する更新管理装置と、を有し、
前記複数の演算装置は、少なくとも第１の演算装置と第２の演算装置とを有し、
前記更新管理装置は、前記車両の走行中に、前記第２の演算装置が冗長処理を実行しているか否かを判断し、該冗長処理を実行していないと判断した場合に、前記第１の演算装置による冗長処理の実行を制限するとともに、前記第２の演算装置に格納されたプログラムを更新する、
ことを特徴とする更新管理システム。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の更新管理システムであって、
前記更新管理装置は、前記第２の演算装置に格納されたプログラムを更新した後、前記車両が停止したと判断した際に、該第２の演算装置に、前記更新されたプログラムの実行を命令するとともに、前記第１の演算装置に格納されたプログラムを更新する、
ことを特徴とする更新管理システム。
【請求項３】
請求項２に記載の更新管理システムであって、
前記更新管理装置は、前記第１の演算装置に格納されたプログラムを更新した後、前記車両が停止したと判断した際に、該第１の演算装置に、前記更新されたプログラムの実行を命令するとともに、前記複数の演算装置による前記冗長処理の実行制限を解除する、
ことを特徴とする更新管理システム。
【請求項４】
請求項２に記載の更新管理システムであって、
前記更新管理装置が前記第２の演算装置に対して行う前記命令には、前記更新されたプログラムを実行する前に、前記第１の演算装置が実行中のプログラムとの同期処理を実行させる命令が含まれている、
ことを特徴とする更新管理システム。
【請求項５】
請求項４に記載の更新管理システムであって、
前記同期処理は、前記第１の演算装置の出力値を前記更新されたプログラムに基づいて再演算した値を、前記第２の演算装置が出力する処理を含む、
ことを特徴とする更新管理システム。
【請求項６】
請求項４に記載の更新管理システムであって、
前記同期処理は、前記第１の演算装置の出力値と同一の値を前記第２の演算装置が出力する処理を含む、
ことを特徴とする更新管理システム。
【請求項７】
請求項４に記載の更新管理システムであって、
前記同期処理は、前記更新されたプログラムが有する初期値を前記第２の演算装置が出力する処理を含む、
ことを特徴とする更新管理システム。
【請求項８】
請求項１に記載の更新管理システムであって、
地図・経路情報管理装置をさらに有し、
前記更新管理装置は、前記地図・経路情報管理装置から地図・経路情報を取得し、前記車両の走行状態と該地図・経路情報とに基づいて、前記複数の演算装置が前記冗長処理を実行しているか否かを判断する、
ことを特徴とする更新管理システム。
【請求項９】
請求項１に記載の更新管理システムであって、
前記更新管理装置は、前記第１の演算装置及び前記第２の演算装置に格納されたプログラムを部分的に更新する、
ことを特徴とする更新管理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両に搭載されたＥＣＵ（ＥｌｅｃｔｒｏｎｉｃＣｏｎｔｒｏｌＵｎｉｔ）のプログラム更新技術に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
自動車の自動運転技術に関しては、安全性確保のためにＥＣＵやセンサ系に冗長性を持たせることが求められている。すなわち、同一の機能を有するＥＣＵを例えば２台用意し、一方が緊急停止した際にもう一方のＥＣＵによって機能を発揮させることにより、機能安全を確保することが求められている。
【０００３】
このように稼働中のプログラムを切り替える際には、稼働中のシステムへの影響を抑えることが求められる。この技術に関連して、特許文献１には、「動作検証・切替え部は，アップデート対象の制御プログラムと同じ実行環境の制御プログラムを代替プログラムとして準備」することが記載されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開２０１５／０３７１１６号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年の車両搭載ＥＣＵに搭載されたプログラムは、ＯＴＡ（ＯｖｅｒｔｈｅＡｉｒ）技術を用いて更新されることが多くなっている。ＯＴＡを用いたＥＣＵのプログラム更新に関する従来技術においては、車両走行中（ＥＣＵプログラム稼働中）に新プログラムを書き込むために２面メモリ構造を要し、現プログラム稼働中に新プログラムへの切替えができない。換言すると、例えば２台のＥＣＵ構成を冗長化させようとした場合、一方のＥＣＵ（ＥＣＵ＿１）が他方のＥＣＵ（ＥＣＵ＿２）のプログラム稼働状態を常に監視する必要があり、ＥＣＵ＿２が実行中のプログラムを更新することができない。したがって、ＥＣＵ＿２に格納されたプログラムを更新しようとする場合には、ＥＣＵ＿２が実行中のプログラムが格納されているプログラム格納領域と同容量の格納領域を別個搭載して２面メモリ構造として、この領域に格納されたプログラムを更新し、その後切り替える必要があった。
【０００６】
本発明は、冗長性を持ったＥＣＵの構成において、２面メモリ構造を持たずに車両走行中のプログラム書込みおよび切替えを可能にすることを目的としている。
【課題を解決するための手段】
【０００７】
本発明の一実施例に係る更新管理システムは、車両に搭載されているとともに、複数の演算装置と、複数の演算装置を制御する更新管理装置と、を有し、複数の演算装置は、少なくとも第１の演算装置と第２の演算装置とを有し、更新管理装置は、車両の走行中に、第２の演算装置が冗長処理を実行しているか否かを判断し、該冗長処理を実行していないと判断した場合に、第１の演算装置による冗長処理の実行を制限するとともに、第２の演算装置に格納されたプログラムを更新する。
【発明の効果】
【０００８】
本発明によれば、冗長構成を持つＥＣＵにおいて最小限のメモリリソースで車両走行中のプログラム更新・切替が可能になる。
本発明に関連する更なる特徴は、本明細書の記述、添付図面から明らかになるものである。また、上記した以外の課題、構成及び効果は、以下の実施例の説明により明らかにされる。
【図面の簡単な説明】
【０００９】

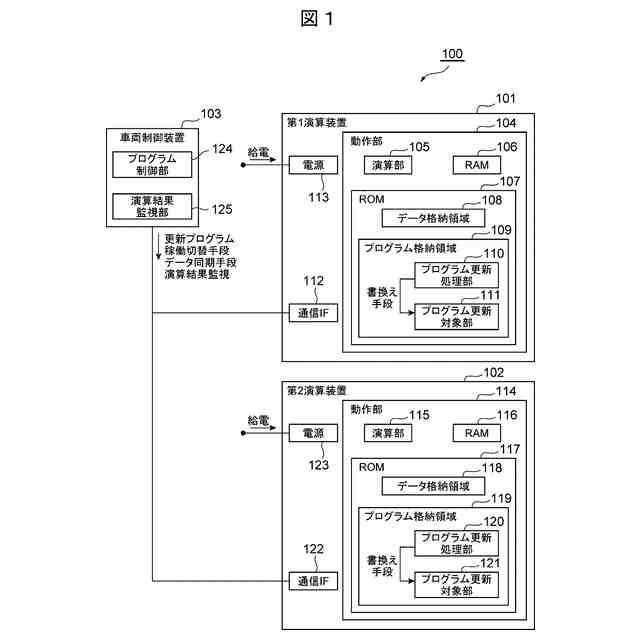

本発明の一実施例に係る更新管理システムの構成を示すブロック図。
プログラム更新処理の一例を示すフローチャート図。
プログラム更新処理の他の一例を示すフローチャート図。
同期処理から切替え処理までの一例を示すシーケンス図。

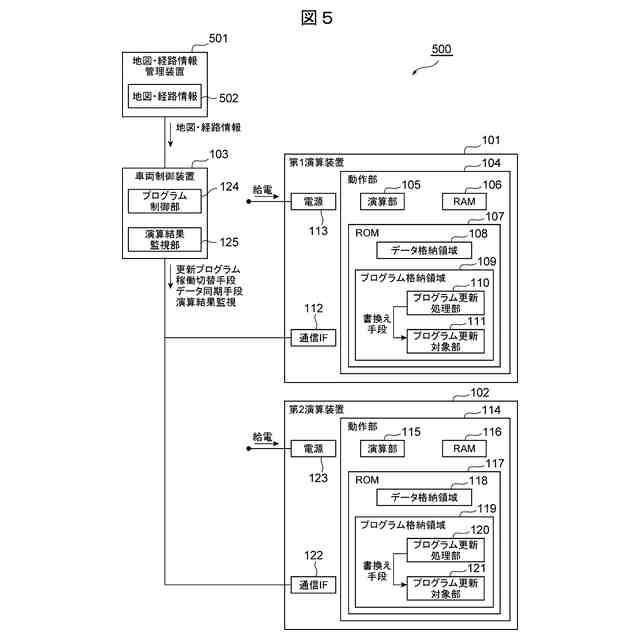

本発明の他の実施例に係る更新管理システムの構成を示すブロック図。
【発明を実施するための形態】
【００１０】
以下、図面を用いて実施例を説明する。
（【００１１】以降は省略されています）
