公開番号2025162076
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065185
出願日2024-04-15
発明の名称歯車の研磨装置及び研磨方法
出願人Astemo株式会社
代理人個人,個人,個人
主分類B23F 19/02 20060101AFI20251020BHJP(工作機械;他に分類されない金属加工)
要約【課題】研磨用歯車の材料コストと研磨加工コストの低減化を図ると共に、資源環境の問題を払拭できる歯車の研磨装置及び研磨方法を提供する。
【解決手段】研磨用歯車8と被研磨歯車9を噛み合わせた状態で研磨用歯車を回転駆動させて被研磨歯車の歯面を研磨する研磨装置1であって、研磨用歯車の歯面8aに、アクリル樹脂材の膜厚αが約20μmのコーティング層10を形成し、研磨用歯車と被研磨歯車との噛み合い箇所に、研磨用歯車のコーティング層の膜厚よりも平均粒径が小さい炭化ケイ素系の砥粒を含有した研磨液を供給して、研磨用歯車を回転駆動させて被研磨歯車の歯面9aを研磨するように構成した。
【選択図】図2
特許請求の範囲【請求項１】
研磨用歯車と被研磨歯車を噛み合わせた状態で前記研磨用歯車を回転駆動させて前記被研磨歯車の歯面を研磨する研磨装置であって、
前記研磨用歯車の歯面に、樹脂材または軟質金属のコーティング層を形成し、
前記研磨用歯車と被研磨歯車との噛み合い箇所に、前記研磨用歯車のコーティング層の膜厚よりも平均粒径が小さい砥粒を含有した研磨液を供給して、前記研磨用歯車を回転駆動させて前記被研磨歯車の歯面を研磨することを特徴とする歯車の研磨装置。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載された歯車の研磨装置であって、
前記研磨用歯車の歯面と被研磨歯車の歯面は、歯面の歯幅中央部が高いクラウニング形状にそれぞれ形成され、前記被研磨歯車の歯面の歯幅中央部を研磨することを特徴とする歯車の研磨装置。
【請求項３】
請求項１に記載された歯車の研磨装置であって、
前記研磨用歯車の歯面に施す樹脂材または軟質金属のコーティング層の押し込み硬さは、約２０Ｎ／ｍｍ
２
以上で約３６０Ｎ／ｍｍ
２
以下に設定されていることを特徴とする歯車の研磨装置。
【請求項４】
請求項１に記載された歯車の研磨装置であって、
前記研磨用歯車の歯面に形成された樹脂材は、アクリル樹脂材あるいはニトロセルロース樹脂材であることを特徴とする歯車の研磨装置。
【請求項５】
請求項１に記載された歯車の研磨装置であって、
前記研磨用歯車の歯面に形成された軟質金属は、錫または錫合金のメッキであることを特徴とする歯車の研磨装置。
【請求項６】
請求項１に記載された歯車の研磨装置であって、
前記研磨用歯車と被研磨歯車の噛合わせた際の軸間距離を、前記コーティング層の膜厚分に相当する距離に調整したことを特徴とする歯車の研磨装置。
【請求項７】
前記研磨用歯車と被研磨歯車を噛み合わせた状態で前記研磨用歯車を回転駆動させて前記被研磨歯車の歯面を前記研磨用歯車によって研磨する研磨方法であって、
前記研磨用歯車の歯面に樹脂材または軟質金属のコーティング層を予め形成する工程と、
前記研磨用歯車と被研磨歯車を所定の軸間距離で噛み合わせる工程と、
前記研磨用歯車と被研磨歯車の間の噛み合い箇所に、前記研磨用歯車のコーティング層の膜厚よりも平均粒径が小さい砥粒を含有した研磨液を供給しつつ前記研磨用歯車を回転駆動させて前記被研磨歯車の歯面を研磨する工程と、
を有することを特徴とする歯車の研磨方法。
【請求項８】
相互に噛み合って対を成す第１歯車と第２歯車とを備え、前記第１歯車と第２歯車のいずれか一方を研磨用歯車とし、他方を被研磨歯車として構成し、前記研磨用歯車を回転駆動して被研磨歯車の歯面を研磨する研磨方法であって、
前記研磨用歯車の歯面に、樹脂材または軟質金属のコーティング層を予め形成する工程と、
前記一対の研磨用歯車と被研磨歯車を所定の軸間距離で噛み合わせる工程と、
前記研磨用歯車と被研磨歯車の噛み合わせ箇所に、前記研磨用歯車の歯面のコーティング層の膜厚よりも平均粒径が小さい砥粒を含有した研磨液を供給しつつ前記研磨用歯車を回転駆動して被研磨歯車の歯面を研磨する工程と
を有することを特徴とする歯車の研磨方法。
【請求項９】
請求項８に記載された歯車の研磨方法であって、
前記研磨用歯車の歯面と被研磨歯車の歯面は、歯面の歯幅中央部が高いクラウニング形状にそれぞれ形成され、前記被研磨歯車の歯面の歯幅中央部を研磨することを特徴とする歯車の研磨方法。
【請求項１０】
請求項８に記載された歯車の研磨方法であって、
前記研磨用歯車の歯面に施す樹脂材または軟質金属のコーティング層の押し込み硬さは、約２０Ｎ／ｍｍ
２
以上で約３６０Ｎ／ｍｍ
２
以下に設定されていることを特徴とする歯車の研磨方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、歯車の研磨装置及び研磨方法の改良発明に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来の歯車の研磨装置としては、例えば、以下の特許文献１に記載されたものが知られている。
【０００３】
この歯車の研磨装置は、ラッピング研磨加工法によって行われるもので、研磨歯車であるラップ歯車と被研磨歯車である被加工歯車との間に、ラップ剤を介在させた状態で噛み合わせ、被加工歯車を、駆動軸を中心に回転させると共に、駆動軸の軸方向に往復移動させる。これによって、ラップ歯車と被加工歯車との間に相対運動を行わせることにより、被加工歯車の歯面を滑らかに仕上げるようになっている。
【０００４】
また、この研磨装置は、前記ラップ歯車を、従動軸の軸方向に所定振動数で振動させる振動発生手段を備え、ラップ歯車が振動発生手段からの加振力によって従動軸の軸方向へ所定振動数で振動される。このためラップ歯車と被加工歯車の各歯面同士は、常に違う面が接触して被加工歯車の歯形全体にわたって均等なラッピングが行われるようになっている。
【先行技術文献】
【特許文献】
【０００５】
特開２０００－３４３３２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載の従来の歯車の研磨装置にあっては、前記ラップ歯車が、引っ張り強さ及び曲げ強さなどの機械的性質に優れたモノマーキャストナイロン（ＭＣナイロン）によって一体に形成されている。このため、ラップ歯車は、長期使用後に歯面が摩耗した場合には、新しいものに取り換えて再度使用に供されるようになっている。つまり、ラップ歯車は、摩耗によって使用不可となった場合は、その都度新しいものと交換するようになっている。このため、材料コストと加工コストの高騰を招いていると共に、資源環境の問題も発生するおそれがある。
【０００７】
本発明は、従来の歯車の研磨装置の技術的課題に鑑みて案出されたもので、材料コストと研磨加工コストの低減化や資源環境の問題を払拭できる歯車の研磨装置及び研磨方法を提供することを一つの目的としている。
【課題を解決するための手段】
【０００８】
本発明の一態様として、とりわけ、研磨用歯車の歯面に、樹脂材または軟質金属のコーティング層を形成し、前記研磨用歯車と被研磨歯車との噛み合い箇所に、前記研磨用歯車のコーティング層の膜厚よりも平均粒径が小さい砥粒を含有した研磨液を供給して、前記研磨用歯車を回転駆動させて前記被研磨歯車の歯面を研磨することを特徴としている。
【発明の効果】
【０００９】
本発明の態様によれば、研磨用歯車の歯面のコーティング層が摩耗した場合には、歯面に再度コーティングし直して同じ研磨用歯車を使用することができるので、研磨用歯車の材料コストと研磨加工コストの低減化が図れると共に、資源環境の問題を払拭することができる。
【図面の簡単な説明】
【００１０】

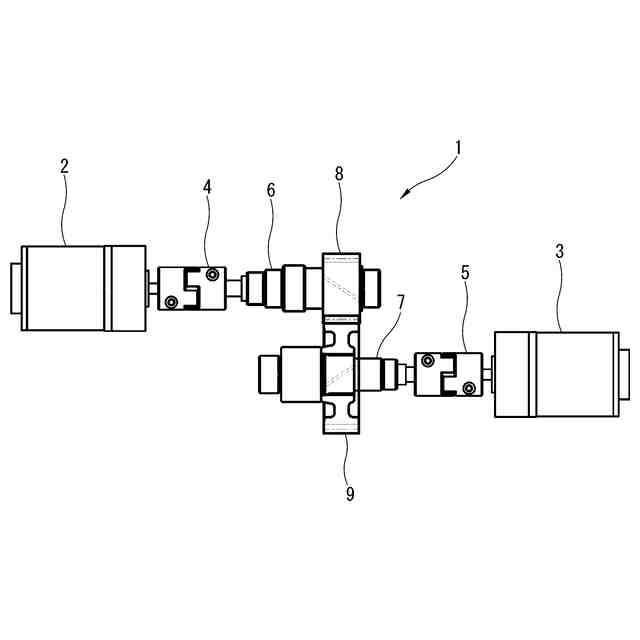

本発明の実施形態に係る歯車の研磨装置を示す側面図である。

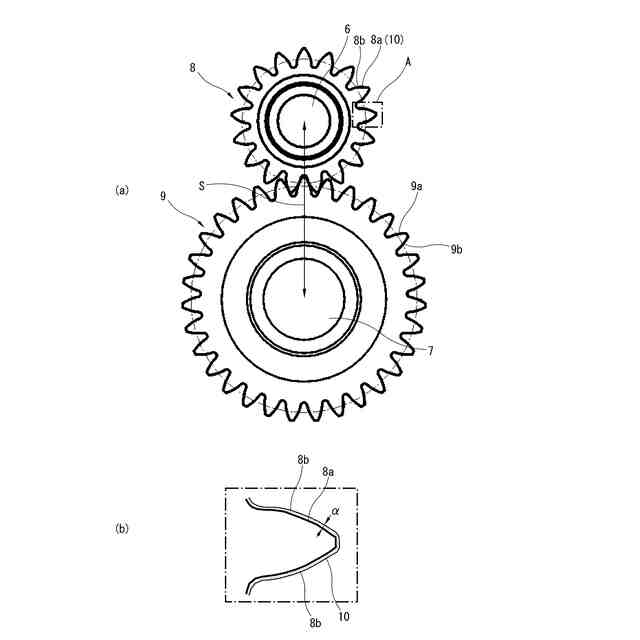

（ａ）は本実施形態の歯車の研磨装置に供される研磨用歯車と被研磨歯車が噛み合っている状態を示す側面図、（ｂ）は同図（ａ）のＡ部拡大図である。

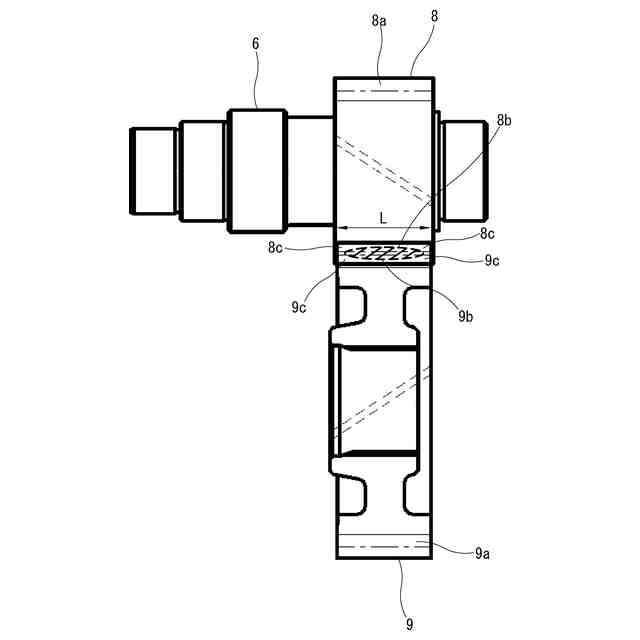

本実施形態の歯車の研磨装置に供される研磨用歯車と被研磨歯車が噛み合っている状態を示す平面図である。
研磨用歯車の歯面に複数の樹脂をコーティングしたコーティング試験片の押し込み硬さと算術平均粗さの実験結果を示す表である。
同コーティング試験片の押し込み硬さと算術平均粗さとの関係を示すグラフである。

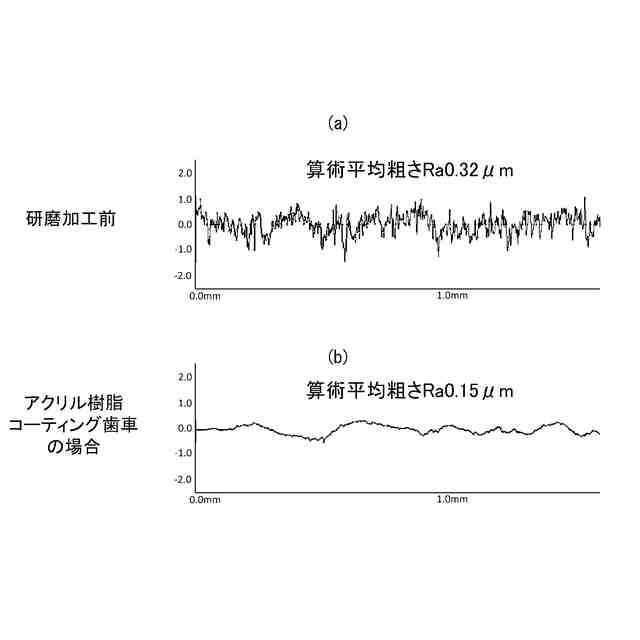

アクリル樹脂をコーティングした研磨用歯車の歯面で被加工歯車の歯面を研磨加工する前後の算術平均粗さ示し、（ａ）は研磨加工する前の算術平均粗さを示すグラフ、（ｂ）は研磨加工した後の算術平均粗さを示すグラフである。
本発明の第２実施形態を示し、（ａ）は本実施形態の歯車の研磨装置に供される研磨用歯車と被研磨歯車が噛み合っている状態を示す側面図、（ｂ）は同図（ａ）のＢ部拡大図である。
同実施形態の歯車の研磨装置に供される研磨用歯車と被研磨歯車が噛み合っている状態を示す平面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
