公開番号2025168298
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025070277
出願日2025-04-22
発明の名称ロック解除ツールおよびケーブルアセンブリを引き抜くための方法
出願人タイコエレクトロニクス (シャンハイ) カンパニーリミテッド,シバスエレクトロニクス (シアメン) カンパニーリミテッド
代理人弁理士法人大場国際特許事務所
主分類H01R 43/20 20060101AFI20251030BHJP(基本的電気素子)
要約【課題】ロック解除ツール、およびケーブルアセンブリを引き抜くための方法を開示する。
【解決手段】ロック解除ツールは、第1の半円筒部11aおよび第1の装着部、ならびに第1の半円筒部11aと第1の装着部との間に接続された第1の接続部13aを備える、第1のツール半部10aと、第2の半円筒部11bおよび第2の装着部、ならびに第2の半円筒部11bと第2の装着部との間に接続された第2の接続部13bを備える、第2のツール半部10bとを備える。第1の装着部および第2の装着部は、互いに回転可能に接続され、第1の半円筒部11aおよび第2の半円筒部11bは、第1のツール半部10aおよび第2のツール半部10bが閉じられたときに、完全円筒形端部として結合し、円筒形端部は、ケーブルアセンブリのケーブルに取り付けられるように構成されるとともに、コネクタハウジングの装着孔に挿入される。

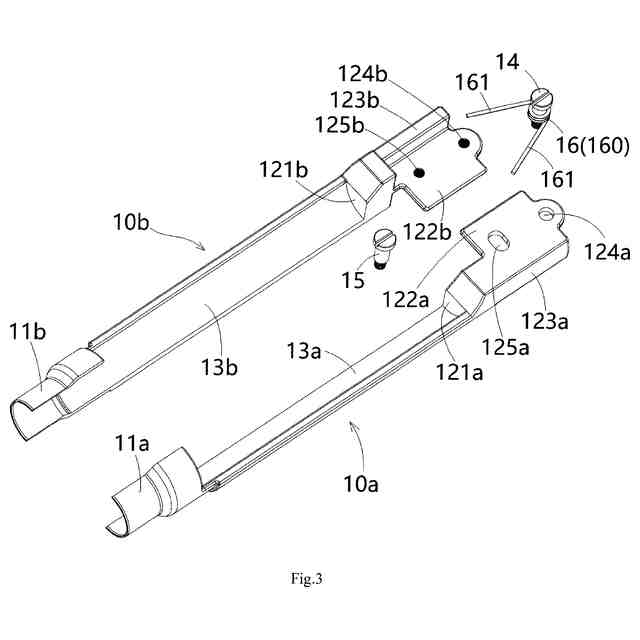

【選択図】図3
特許請求の範囲【請求項１】
ロック解除ツールであって、
前記ロック解除ツールは、
- 第１のツール半部（１０ａ）であって、前記第１のツール半部（１０ａ）の両端部にそれぞれ配置された第１の半円筒部（１１ａ）および第１の装着部（１２ａ）、ならびに前記第１の半円筒部（１１ａ）と前記第１の装着部（１２ａ）との間に接続された第１の接続部（１３ａ）を備える、第１のツール半部（１０ａ）と、
- 第２のツール半部（１０ｂ）であって、前記第２のツール半部（１０ｂ）の両端部にそれぞれ配置された第２の半円筒部（１１ｂ）および第２の装着部（１２ｂ）、ならびに前記第２の半円筒部（１１ｂ）と前記第２の装着部（１２ｂ）との間に接続された第２の接続部（１３ｂ）を備える、第２のツール半部（１０ｂ）と
を備え、
前記第１の装着部（１２ａ）および前記第２の装着部（１２ｂ）は、前記第１のツール半部（１０ａ）および前記第２のツール半部（１０ｂ）を回転可能に開閉することが可能であるように、互いに回転可能に接続され、前記第１の半円筒部（１１ａ）および前記第２の半円筒部（１１ｂ）は、前記第１のツール半部（１０ａ）および前記第２のツール半部（１０ｂ）が閉じられたときに、完全円筒形端部（１１）として結合し、
前記円筒形端部（１１）は、ケーブルアセンブリ（２）のケーブル（２１）に取り付けられるように構成されるとともに、コネクタハウジング（３）の装着孔（３１）に挿入されて、前記ケーブルアセンブリ（２）の端子（２２）と係合した複数のロックばね（３２）を前記端子（２２）から分離したロック解除位置へと同時に押し込むように構成され、したがって、前記ケーブルアセンブリ（２）を前記ロック解除ツール（１）と共に引き抜くことが可能である、
ロック解除ツール。
続きを表示（約 2,000 文字）【請求項２】
前記第１のツール半部（１０ａ）および前記第２のツール半部（１０ｂ）が閉じられると、前記第１の半円筒（１１ａ）の側縁部および前記第２の半円筒（１１ｂ）の側縁部が互いに接触し、したがって、前記第１の半円筒（１１ａ）および前記第２の半円筒（１１ｂ）は、前記完全円筒形端部（１１）として結合する、
請求項１に記載のロック解除ツール。
【請求項３】
前記第１のツール半部（１０ａ）および前記第２のツール半部（１０ｂ）が閉じられると、前記第１の半円筒（１１ａ）の側縁部および前記第２の半円筒（１１ｂ）の側縁部は、間に所定の間隙を空けて接触せず、前記円筒形端部（１１）の周方向における前記所定の間隙の幅は、前記周方向における前記ロックばね（３２）の幅よりも小さい、
請求項１に記載のロック解除ツール。
【請求項４】
前記第１のツール半部（１０ａ）および前記第２のツール半部（１０ｂ）が閉じられると、前記第１の接続部（１３ａ）および前記第２の接続部（１３ｂ）は、開口側を有する半円筒形体（１３）として結合し、したがって、前記半円筒形体（１３）および前記半円筒形体（１３）に収容された前記ケーブル（２１）を片手で同時に掴むことにより、前記ロック解除ツール（１）および前記ケーブルアセンブリ（２）を片手で共に引き抜くことが可能である、
請求項１に記載のロック解除ツール。
【請求項５】
前記第１の接続部（１３ａ）および前記第２の接続部（１３ｂ）は各々、１／４円筒形であり、前記第１の接続部（１３ａ）および前記第２の接続部（１３ｂ）が前記半円筒形体（１３）として結合することが可能となる、
請求項４に記載のロック解除ツール。
【請求項６】
前記第１の装着部（１２ａ）は、前記第１の接続部（１３ａ）の端部に接続された第１のエンドプレート（１２１ａ）と、前記第１のエンドプレート（１２１ａ）に接続された第１の水平プレート（１２２ａ）とを備え、
前記第２の装着部（１２ｂ）は、前記第２の接続部（１３ｂ）の端部に接続された第２のエンドプレート（１２１ｂ）と、前記第２のエンドプレート（１２１ｂ）に接続された第２の水平プレート（１２２ｂ）とを備え、
前記第１の水平プレート（１２２ａ）および前記第２の水平プレート（１２２ｂ）は、離隔して互いに対向し、互いに回転可能に接続され、したがって、前記第１のツール半部（１０ａ）および前記第２のツール半部（１０ｂ）を回転により開閉することが可能である、
請求項１に記載のロック解除ツール。
【請求項７】

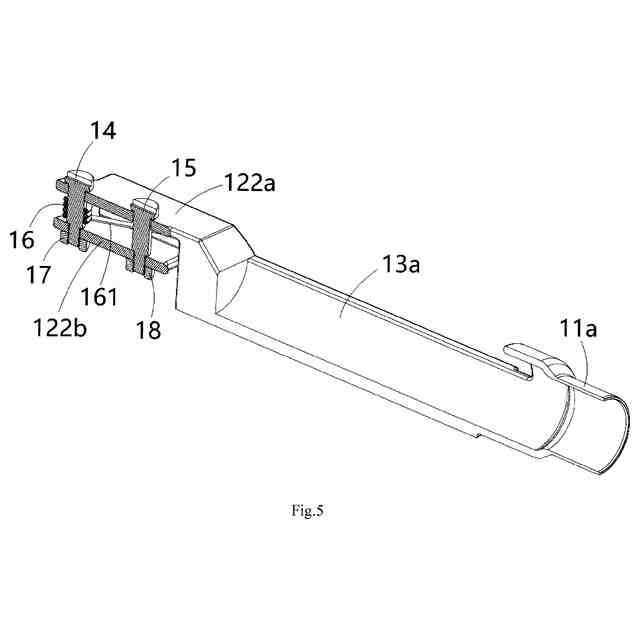

前記第１の水平プレート（１２２ａ）を通過し前記第２の水平プレート（１２２ｂ）にねじ込まれる第１のボルト（１４）であって、前記第１のツール半部（１０ａ）が前記第１のボルト（１４）の周りで前記第２のツール半部（１０ｂ）に対して回転することが可能となる、第１のボルト（１４）
をさらに備える、請求項６に記載のロック解除ツール。
【請求項８】
前記第１のボルト（１４）の平滑ロッド部と回転可能に嵌合するのに適した旋回孔（１２４ａ）が、前記第１の水平プレート（１２２ａ）に形成され、前記第１のボルト（１４）のねじ部とのねじ接続に適した第１のねじ孔（１２４ｂ）が、前記第２の水平プレート（１２２ｂ）に形成されている、
請求項７に記載のロック解除ツール。
【請求項９】

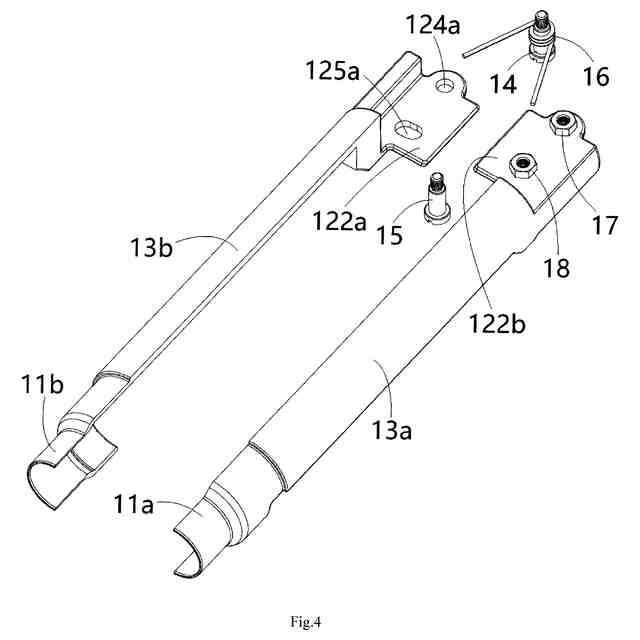

前記第１のボルト（１４）の端部とのねじ接続のために、前記第２の水平プレート（１２２ｂ）の、前記第１の水平プレート（１２２ａ）から離れる方を向く外面に設けられる第１のナット（１７）
をさらに備え、
前記第１のボルト（１４）の頭部は、前記第２の水平プレート（１２２ｂ）の、前記第１の水平プレート（１２２ａ）から離れる方を向く外面に押し付けられ、前記第１のボルト（１４）の前記端部は、前記第２の水平プレート（１２２ｂ）の前記外面から露出し、前記第１のナット（１７）にねじ込まれる、
請求項８に記載のロック解除ツール。
【請求項１０】
細長制限孔（１２５ａ）が、前記第１の水平プレート（１２２ａ）に形成され、第２のねじ孔（１２５ｂ）が、前記第２の水平プレート（１２２ｂ）に形成され、
前記ロック解除ツール（１）は、前記制限孔（１２５ａ）を通過し前記第２のねじ孔（１２５ｂ）にねじ込まれる第２のボルト（１５）をさらに備え、
前記第２のボルト（１５）は、前記制限孔（１２５ａ）の２つの端部の間で移動することが可能であり、前記第１のツール半部（１０ａ）が所定の角度範囲内で前記第２のツール半部（１０ｂ）に対して回転することが可能となる、
請求項８に記載のロック解除ツール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
本出願は、中国国家知識産権局において２０２４年４月２５日に出願された中国特許出願第ＣＮ２０２４１０５１１２３１．２号の利益を主張し、その全開示が本明細書に参照により組み込まれる。
続きを表示（約 2,000 文字）【０００２】
本発明は、ロック解除ツール、およびロック解除ツールによりケーブルアセンブリをコネクタハウジングから引き抜くための方法に関する。
【背景技術】
【０００３】

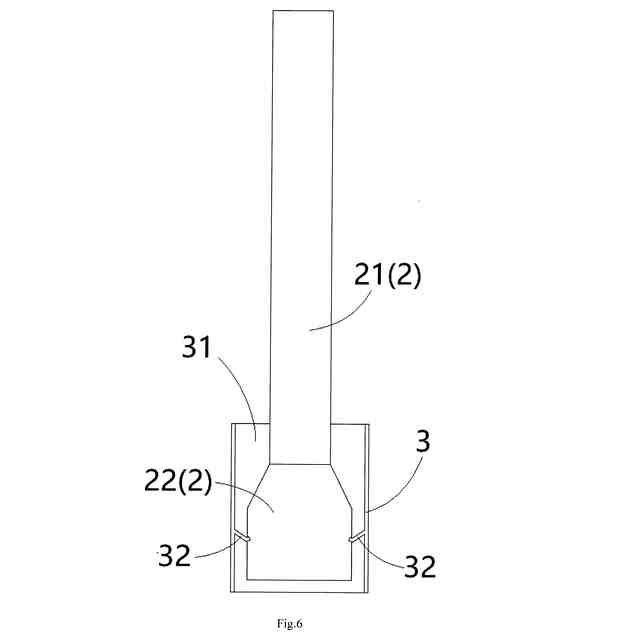

先行技術において、コネクタは通常、コネクタハウジングおよびケーブルアセンブリを含む。ケーブルアセンブリは、ケーブルと、ケーブルの端部に固定される端子とを含む。ケーブルアセンブリの端子は、コネクタハウジングの装着孔に挿入される。ケーブルアセンブリの端子と係合してケーブルアセンブリの端子をコネクタハウジングにロックする複数のロックばねが、コネクタハウジングに設けられる。ケーブルアセンブリをコネクタハウジングから引き抜く必要がある場合、ロック解除ツールを用いて、コネクタハウジング内の複数のロックばねを、それらがケーブルアセンブリの端子から外れるロック解除位置へと同時に押し込む必要がある。先行技術において、ロック解除ツールは通常、互いに留め付けられて完全円筒形構成要素を形成することが可能な２つの半円筒形構成要素を含む。しかしながら、ロック解除ツールは、操作するのに両手を同時に必要とし、これは使用に不便である。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、上記の難点のうちの少なくとも１つの側面を克服または軽減するためになされたものである。
【課題を解決するための手段】
【０００５】

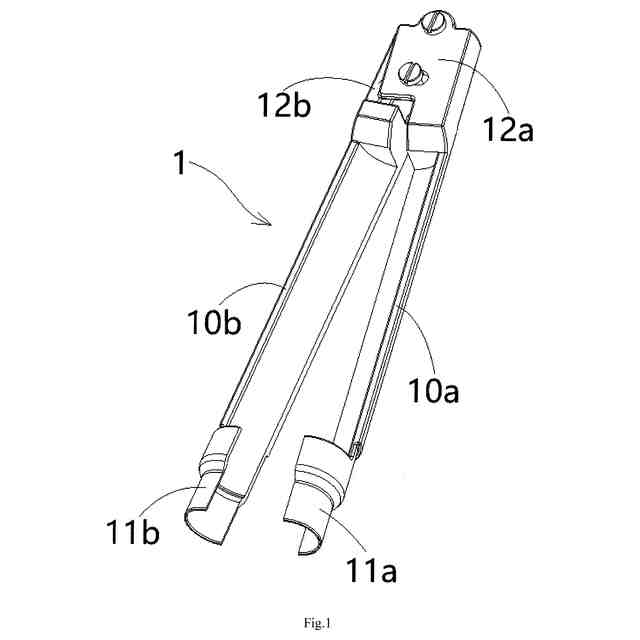

本発明の一態様によれば、ロック解除ツールが提供される。ロック解除ツールは、第１のツール半部であって、第１のツール半部の両端部にそれぞれ配置された第１の半円筒部および第１の装着部、ならびに第１の半円筒部と第１の装着部との間に接続された第１の接続部を備える、第１のツール半部と、第２のツール半部であって、第２のツール半部の両端部にそれぞれ配置された第２の半円筒部および第２の装着部、ならびに第２の半円筒部と第２の装着部との間に接続された第２の接続部を備える、第２のツール半部とを備える。第１の装着部および第２の装着部は、第１のツール半部および第２のツール半部を回転可能（回転自在）に開閉することが可能であるように、互いに回転可能に接続され、第１の半円筒部および第２の半円筒部は、第１のツール半部および第２のツール半部が閉じられたときに、完全円筒形端部として結合し、円筒形端部は、ケーブルアセンブリのケーブルに取り付けられるように構成されるとともに、コネクタハウジングの装着孔に挿入されて、ケーブルアセンブリの端子と係合した複数のロックばねを端子から分離したロック解除位置へと同時に押し込むように構成され、したがって、ケーブルアセンブリをロック解除ツールと共に引き抜くことが可能である。
【０００６】

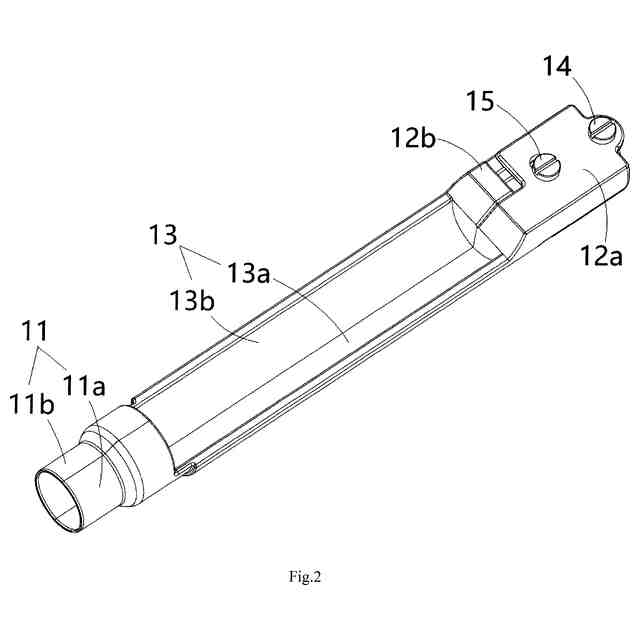

本発明の例示的実施形態によれば、第１のツール半部および第２のツール半部が閉じられると、第１の半円筒の側縁部および第２の半円筒の側縁部が互いに接触し、したがって、第１の半円筒および第２の半円筒は、完全円筒形端部として結合する。
【０００７】
本発明の別の例示的実施形態によれば、第１のツール半部および第２のツール半部が閉じられると、第１の半円筒の側縁部および第２の半円筒の側縁部は、間に所定の間隙を空けて接触せず、円筒形端部の周方向における所定の間隙の幅は、周方向におけるロックばねの幅よりも小さい。
【０００８】

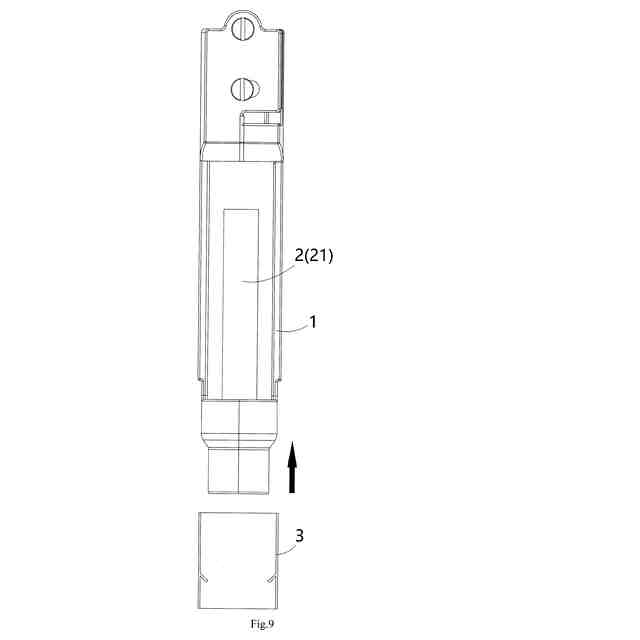

本発明の別の例示的実施形態によれば、第１のツール半部および第２のツール半部が閉じられると、第１の接続部および第２の接続部は、開口側を有する半円筒形体として結合し、したがって、半円筒形体および半円筒形体に収容されたケーブルを片手で同時に掴む（ｃｌａｍｐ（クランプする））ことにより、ロック解除ツールおよびケーブルアセンブリを片手で共に引き抜くことが可能である。
【０００９】
本発明の別の例示的実施形態によれば、第１の接続部および第２の接続部は各々、１／４円筒形であり、第１の接続部および第２の接続部が半円筒形体として結合することが可能となる。
【００１０】
本発明の別の例示的実施形態によれば、第１の装着部は、第１の接続部の端部に接続された第１のエンドプレートと、第１のエンドプレートに接続された第１の水平プレートとを備え、第２の装着部は、第２の接続部の端部に接続された第２のエンドプレートと、第２のエンドプレートに接続された第２の水平プレートとを備え、第１の水平プレートおよび第２の水平プレートは、離隔して互いに対向し、互いに回転可能に接続され、したがって、第１のツール半部および第２のツール半部を回転により開閉することが可能である。
（【００１１】以降は省略されています）
