公開番号2025167831
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072778
出願日2024-04-26
発明の名称果樹用反射板
出願人トーホー工業株式会社
代理人個人,個人
主分類A01G 13/30 20250101AFI20251030BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】果樹用反射板において、反射光を適度に拡散反射することができ、且つ設置・維持管理を簡易に行うことができるものとする。

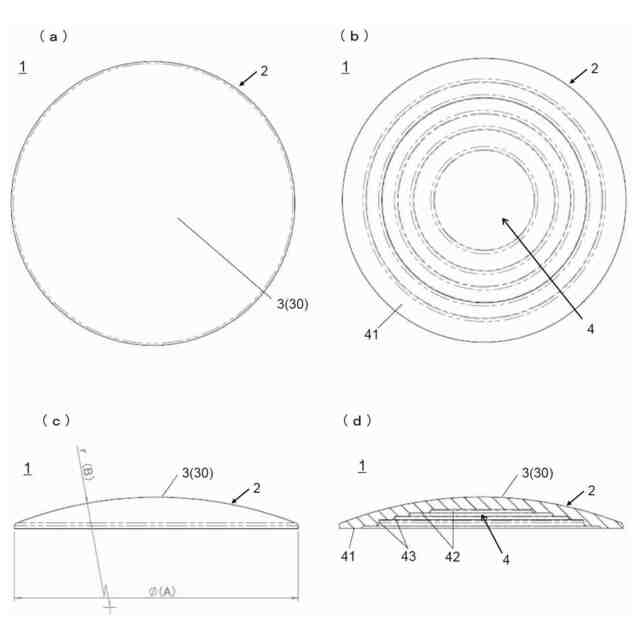

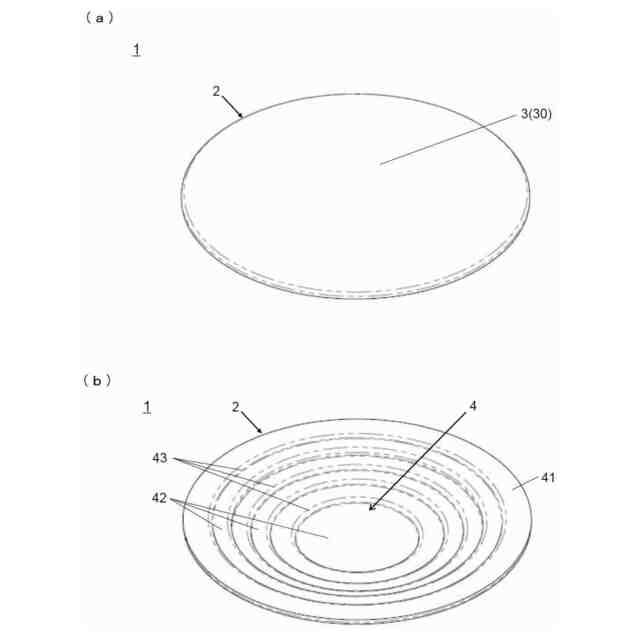

【解決手段】果樹用反射板1は、発泡樹脂製で円盤状の反射板本体2の一面側に設けられた反射部3を備え、反射部3は、中央部が最も突出した白色の凸状湾曲面30を有し、反射部3の外径φが800～1400mm、反射板本体の重量が300～800gである。
【選択図】図1
特許請求の範囲【請求項１】
発泡樹脂製で円盤状の反射板本体の一面側に設けられた反射部を備え、
前記反射部は、中央部が最も突出した白色の凸状湾曲面を有し、
前記反射部の外径φが８００～１４００ｍｍ、前記反射板本体の重量が３００～８００ｇであることを特徴とする果樹用反射板。
続きを表示（約 330 文字）【請求項２】
前記凸状湾曲面の曲率半径Ｒが１０００～１５００ｍｍであることを特徴とする請求項１に記載の果樹用反射板。
【請求項３】
前記反射部の表面には、前記反射板本体の発泡樹脂を構成する発泡ビーズに起因する凹凸が露出していることを特徴とする請求項１又は請求項２に記載の果樹用反射板。
【請求項４】
前記反射板本体のうち前記反射部が設けられた一面とは反対側の他面は、中央部が最も深くなる階段状の凹状部を備えることを特徴とする請求項１又は請求項２に記載の果樹用反射板。
【請求項５】
前記凹状部の階段状となった角部は、丸みを帯びるように面取りされていることを特徴とする請求項４に記載の果樹用反射板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、果樹周囲の地面に照射された光を反射する発泡樹脂製の果樹用反射板に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、リンゴや桃、ブドウ等の果樹栽培においては、果樹園の畝や果樹の根元周辺に農業用の反射シートを敷設する栽培方法が実施されている。この栽培方法では、反射シートを用いて、周辺地面に照射された光を反射することで、より多くの光を果樹の葉や果実に照射して、果樹の光合成を助け、例えば、果実の糖度を上げたり、果実の色味を良くすることができる。
【０００３】
また、上記のような農業用の反射シートとしては、布状繊維集合体層、アルミニウム箔等の鏡面反射性の箔状金属層、及び合成樹脂フィルム層から構成された積層シートが知られている（例えば、特許文献１参照）。この反射シートは、アルミニウム等の鏡面反射性の光反射層を有するので、高効率で光を反射することができる共に、光の透過率が低いので、敷設された地面で雑草が生えることを抑制する効果もある。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３０７８７０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記のような鏡面反射性を有する反射シートは、入射光に対して特定方向にのみ光が反射される傾向にあり、反射光が局所的に照射されて、例えば、果実の熱やけ等が発生する虞がある。特に、反射シートは、薄い部材なので、それを敷設した場所の地形の影響を受け易く、地面に窪みや傾斜があると、その上に敷設された反射シートの外表面は凹み、部分的に凹状の反射面が形成され、反射光を一部分に集光させてしまうことがある。
【０００６】
また、上記のような鏡面反射性の反射シートは、一般的にはある程度の大きさがあるので、複数人がかりで敷設する必要があり、また、風が吹くと容易にめくれてしまうので、ペグ留めをする必要があり、敷設作業に手間がかかる。また、鏡面反射性の反射シートは、例えば、凹んだ箇所に落葉等が貯まると、反射効率が低下するので、定期的に掃除等をする必要があり、維持管理上の手間もかかる。
【０００７】
本発明は、上記課題に鑑みてなされたものであり、反射光を適度に拡散反射することができ、且つ設置及び維持管理を簡易に行うことができる果樹用反射板を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するため、本発明は、発泡樹脂製で円盤状の反射板本体の一面側に設けられた反射部を備え、前記反射部は、中央部が最も突出した白色の凸状湾曲面を有し、前記反射部の外径φが８００～１４００ｍｍ、前記反射板本体の重量が３００～８００ｇであることを特徴とする。
【０００９】
上記果樹用反射板において、前記凸状湾曲面の曲率半径Ｒが１０００～１５００ｍｍであることが好ましい。
【００１０】
上記果樹用反射板において、前記反射部の表面には、前記反射板本体の発泡樹脂を構成する発泡ビーズに起因する凹凸が露出していることが好ましい。
（【００１１】以降は省略されています）
