公開番号2025166413
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070427
出願日2024-04-24
発明の名称記録装置及びその制御方法
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類B41J 11/42 20060101AFI20251029BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】シートのつなぎ目が検知された場合にシートを搬送する記録装置において損紙の量を削減する。
【解決手段】第1搬送手段とそれより下流側の第2搬送手段とによりロールから供給されるシートを搬送する。センサによってシートのつなぎ目であるスプライス部を検知しながら吐出前搬送量のシートを搬送し、吐出前搬送量のシートを搬送する間にスプライス部が検知されなかった場合に、ヘッドからシートに液体の吐出を開始する制御において、吐出前搬送量を変更する。
【選択図】図9
特許請求の範囲【請求項１】
シートが巻かれたロールから供給されるシートに液体を吐出して画像の記録を行う記録装置であって、
シートを搬送方向に搬送する第１搬送手段と、
前記搬送方向における前記第１搬送手段の下流側に配され、シートを搬送する第２搬送手段と、
シートの搬送経路における前記第１搬送手段と前記第２搬送手段の間の位置においてシートに液体を吐出するヘッドと、
前記搬送方向における前記ヘッドの上流側の検知位置においてシートのつなぎ目であるスプライス部を検知するセンサと、
前記ヘッドによって液体の吐出を開始する前に、前記センサによってシートを検査しながら吐出前搬送量のシートを搬送し、前記吐出前搬送量のシートを搬送する間に前記センサによって前記スプライス部が検知されなかった場合に、前記ヘッドからシートに液体の吐出を開始する制御手段と、
を、備え、
前記制御手段は、前記吐出前搬送量を変更することを特徴とする記録装置。
続きを表示（約 1,300 文字）【請求項２】
前記制御手段は、前記記録装置の起動後の初回の記録動作において、前記検知位置と前記第２搬送手段の位置との間の前記搬送経路に沿った距離である検知距離に基づいて前記吐出前搬送量を設定することを特徴とする請求項１に記載の記録装置。
【請求項３】
前記制御手段は、前記初回の記録動作の後の２回目以降の記録動作において、前記吐出前搬送量をゼロに設定する請求項２に記載の記録装置。
【請求項４】
前記第１搬送手段及び前記第２搬送手段は、ローラ対によってシートを挟持して搬送する請求項１～３のいずれか１項に記載の記録装置。
【請求項５】
前記搬送方向における前記第１搬送手段の上流側に、ロールからシートを供給する給紙部を有する請求項１～３のいずれか１項に記載の記録装置。
【請求項６】
前記搬送方向における前記第２搬送手段の下流側に、シートを巻き取る巻取部を有する請求項１～３のいずれか１項に記載の記録装置。
【請求項７】
前記搬送経路の少なくとも一部を内部に格納する筐体をさらに有し、
前記筐体は、開口と、前記開口を開閉可能なドアと、前記ドアの開閉を検知可能な開閉センサと、を有し、前記開口を介して前記筐体内の前記搬送経路のシートに対する操作が可能に構成され、
前記制御手段は、前記開閉センサによって前記ドアの開閉が検知された後の記録動作において、前記ドアが開いた状態でユーザが操作可能な前記筐体内のシートのうち前記搬送方向における最も上流側の位置と、前記第２搬送手段の位置と、の間の前記搬送経路に沿った距離であるドア対応距離に基づいて前記吐出前搬送量を設定する請求項１～３のいずれか１項に記載の記録装置。
【請求項８】
前記筐体は、前記搬送経路に沿って複数の前記開口及び前記ドアを有し、前記複数の開口の各々を介して前記筐体内の前記搬送経路の異なる位置におけるシートに対する操作が可能に構成され、
前記開閉センサは、前記複数のドアの各々の開閉を検知可能であり、
前記制御手段は、前記開閉センサによって前記複数のドアのうちいずれかのドアの開閉が検知された後の記録動作において、当該開閉が検知されたドアに対応する前記ドア対応
距離に基づいて前記吐出前搬送量を設定する請求項７に記載の記録装置。
【請求項９】
前記制御手段は、前記開閉センサによって前記複数のドアのうち２つ以上のドアの開閉が検知された後の記録動作において、当該開閉が検知された２つ以上のドアの各々に対応する前記ドア対応距離のうち最も長いものに基づいて前記吐出前搬送量を設定する請求項８に記載の記録装置。
【請求項１０】
前記制御手段は、複数のドアのうち、ドアが開いた状態でユーザが操作可能な前記筐体内のシートの位置が前記搬送方向における前記検知位置の下流側にあるドアの開閉が前記開閉センサによって検知された後の記録動作に限り、前記ドア対応距離に基づく前記吐出前搬送量の設定を行う請求項８に記載の記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はロール紙に記録を行う記録装置に関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
ロールからシートを記録ヘッドに供給する給紙装置と、記録ヘッドで記録が行われたシートをロール状に巻き取る巻取装置と、を有する記録装置がある。このような記録装置では、スプライステープを用いて、シートの後端に新しいロールのシートの先端をつないだり、ジャム処理で不要部を除去した後、除去部の前後をつないだりするスプライスが行われる場合がある。スプライス部（つなぎ目）は他の部分より厚みがあり、シートの表面から凸になっている。そのため、スプライス部に対し記録が行われると記録ヘッドとスプライス部が干渉して記録ヘッドに損傷が生じる可能性がある。特許文献１に記載の技術では、シートの搬送経路上に光学センサを設け、シートにおけるつなぎ目を検知する。つなぎ目が検知された場合、記録ヘッドにキャップをして保護状態にするとともに、一定量のシートを搬送することで、つなぎ目に記録が行われ記録ヘッドが損傷することを回避する。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２３９７１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
スプライス部に記録が行われることを回避するためにシートの搬送を行うと、搬送された部分のシートは記録に用いることができない損紙となる。つなぎ目が検知されるたびに一定量のシートの搬送を行うと、損紙の量が増加する。
【０００５】
本発明は、シートのつなぎ目が検知された場合にシートを搬送する記録装置において損紙の量を削減することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、シートが巻かれたロールから供給されるシートに液体を吐出して画像の記録を行う記録装置であって、
シートを搬送方向に搬送する第１搬送手段と、
前記搬送方向における前記第１搬送手段の下流側に配され、シートを搬送する第２搬送手段と、
シートの搬送経路における前記第１搬送手段と前記第２搬送手段の間の位置においてシートに液体を吐出するヘッドと、
前記搬送方向における前記ヘッドの上流側の検知位置においてシートのつなぎ目であるスプライス部を検知するセンサと、
前記ヘッドによって液体の吐出を開始する前に、前記センサによってシートを検査しながら吐出前搬送量のシートを搬送し、前記吐出前搬送量のシートを搬送する間に前記センサによって前記スプライス部が検知されなかった場合に、前記ヘッドからシートに液体の吐出を開始する制御手段と、
を、備え、
前記制御手段は、前記吐出前搬送量を変更することを特徴とする記録装置である。
【発明の効果】
【０００７】
本発明によれば、シートのつなぎ目が検知された場合にシートを搬送する記録装置にお
いて損紙の量を削減することができる。
【図面の簡単な説明】
【０００８】
実施例の記録装置の構成を示す図である。

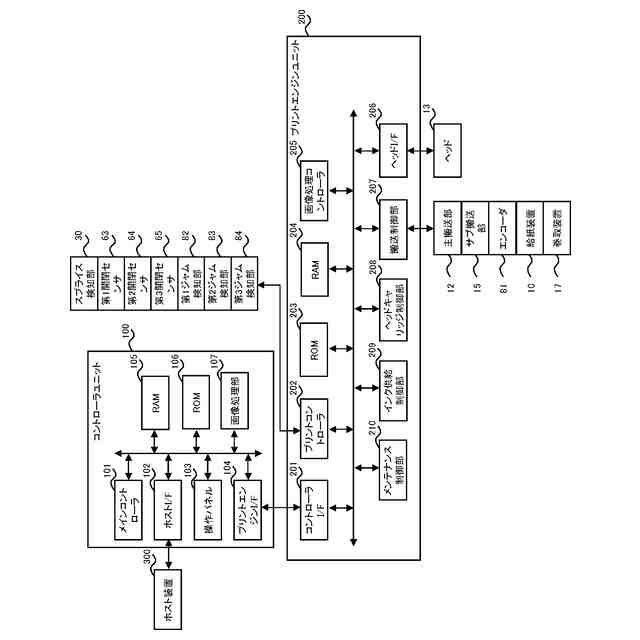

実施例の記録装置の制御ブロック図である。

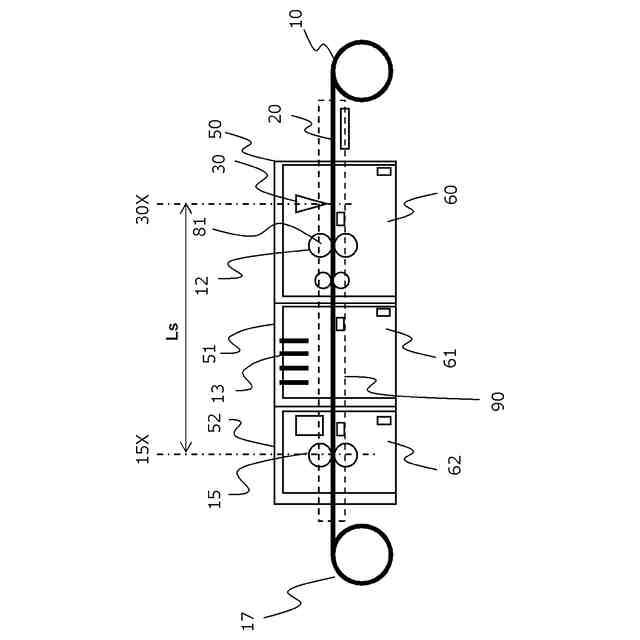

実施例の記録装置の構成を示す図である。
実施例の記録装置の構成を示す図である。
実施例の記録制御を示すフローチャートである。
実施例の記録開始時処理を示すフローチャートである。
実施例の記録動作を示す図である。
実施例のジャム発生時処理を示すフローチャートである。
実施例のジャム発生時の記録動作を示す第１の図である。
実施例の待機時処理を示すフローチャートである。
実施例のジャム発生時の記録動作を示す第２の図である。
実施例のジャム発生時にユーザ操作による搬送をした場合を示す図である。
比較例１の記録動作を示す図である。
比較例１の記録開始時処理を示すフローチャートである。
比較例１のジャム発生時の記録動作を示す図である。
比較例２のジャム発生時の記録動作を示す図である。
実施例の記録装置の別構成を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための例示的な形態について、図面を参照しながら説明する。ただし、以下の実施例に記載されている構成部品の寸法、材質、形状、それらの相対的な配置等は、本発明が適用される装置の構成や各種条件により適宜変更されるべきものであり、本発明の範囲を以下の実施例に限定する趣旨のものではない。
【００１０】

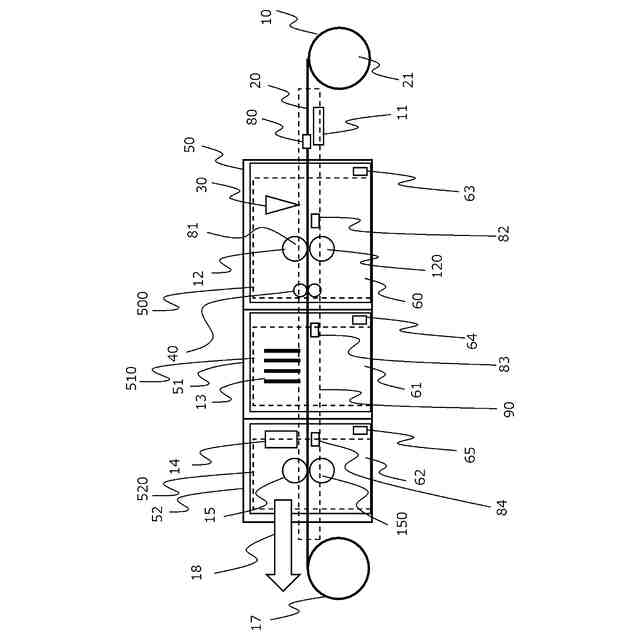

図１は、実施例の記録装置１（印刷装置）の構成を概念的に示す図である。記録装置１は、ロール２１から供給されるシート２０に液体を吐出して画像の記録を行う。記録装置１は、給紙装置１０、主搬送部１２及びサブ搬送部１５、巻取装置１７を有し、給紙装置１０と巻取装置１７の間にはシート２０の張力制御のための不図示のダンサーローラも有する。主搬送部１２は、ローラ対１２０のニップ部によってシート２０を挟持して搬送方向１８に搬送する第１搬送手段であり、サブ搬送部１５は、ローラ対１５０のニップ部によってシート２０を挟持して搬送方向１８に搬送する第２搬送手段である。サブ搬送部１５はシート２０の搬送方向１８における主搬送部１２の下流側に配される。搬送方向１８における主搬送部１２の上流側に、ロール２１からシート２０を供給する給紙部である給紙装置１０が設けられる。搬送方向１８におけるサブ搬送部１５の下流側に、シート２０を巻き取る巻取部である巻取装置１７が設けられる。
（【００１１】以降は省略されています）
