公開番号2025163380
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066556
出願日2024-04-17
発明の名称差厚パイプの押出成形装置及び差厚パイプの押出成形方法
出願人株式会社三五
代理人弁理士法人プロスペック特許事務所
主分類B21C 25/08 20060101AFI20251022BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】円筒状の素管にマンドレルが挿入又は挿通された状態において駆動機構によってダイス孔に素管を押し込んで素管の先端側を延伸しつつ縮径させて小径部を形成して差厚パイプを成形する押出加工において、小径部の横断面の外輪郭の形状を非円形とすることが可能な技術を提供する。

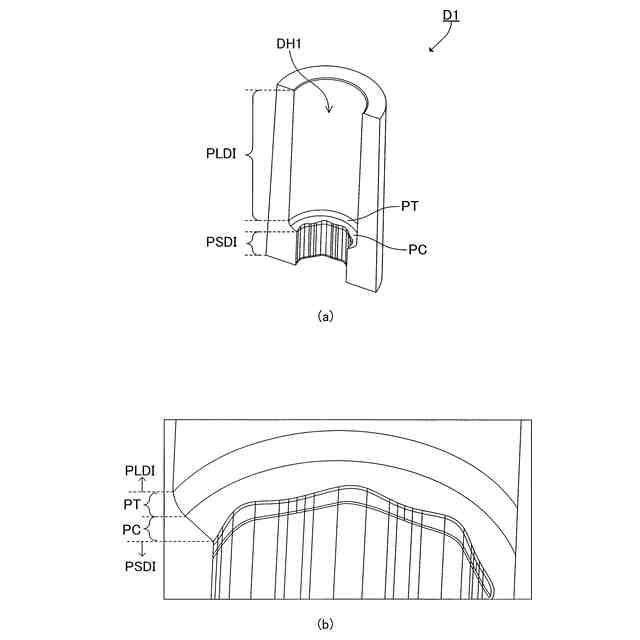

【解決手段】ダイス孔の基端側に形成され且つ円形の横断面を有する部分である大内径部とダイス孔の先端側に形成され且つ非円形の横断面を有する部分である小内径部との間に形成される接続部の内周面を大内径部及び小内径部と同軸の略円錐台形の側面によって構成し且つ小内径部の内部空間の形状である非円形の横断面を有する柱形の側面と接続部の内部空間の形状である略円錐台形の側面とが交わる相貫線を小内径部と接続部との境界線とする。
【選択図】図2
特許請求の範囲【請求項１】
所定の形状を有するマンドレルと、前記マンドレルに対して同軸状に配設された円筒状の部材であるスリーブと、所定の形状を有する貫通孔であるダイス孔が形成されたダイスと、少なくとも前記スリーブと前記ダイスとを軸方向において近付けるように駆動する駆動機構と、を備え、

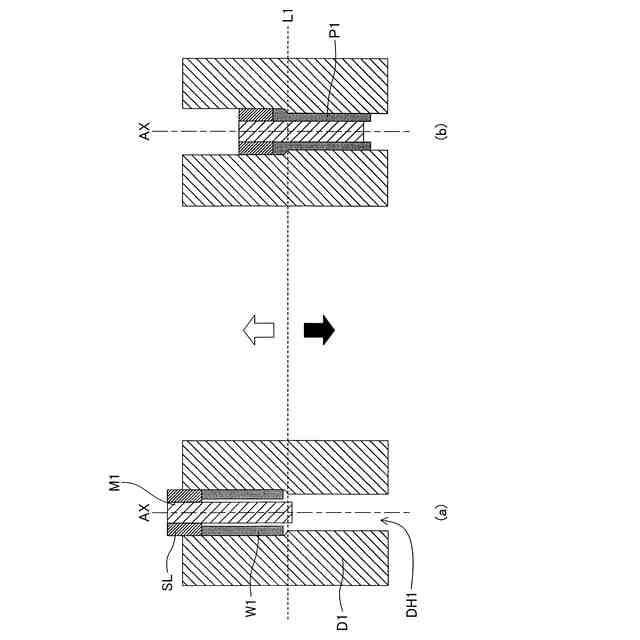

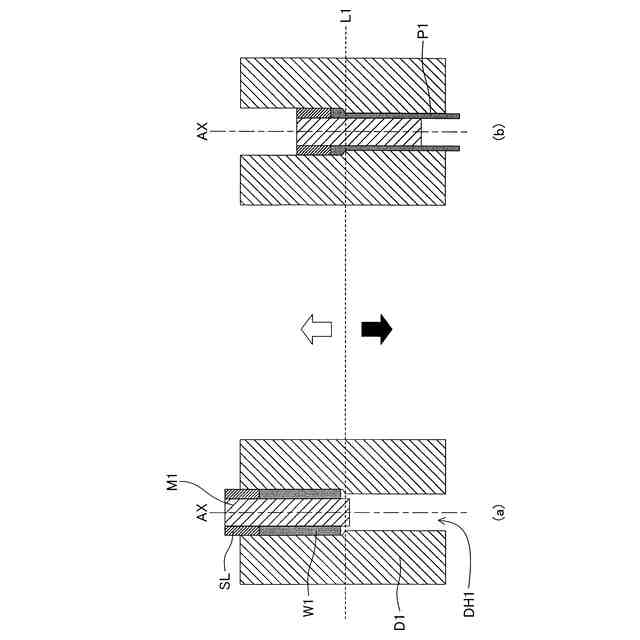

所定の形状を有する素管に前記マンドレルが挿入又は挿通された状態において前記駆動機構によって前記ダイス孔に前記素管を押し込んで押出加工を実行することにより所定の形状を有する差厚パイプを成形する工程である押出加工工程を実行するように構成された、
差厚パイプの押出成形装置であって、
前記素管は、所定の外径である第１外径、所定の内径である第１内径及び所定の肉厚である第１肉厚を有する円筒状の部材であり、

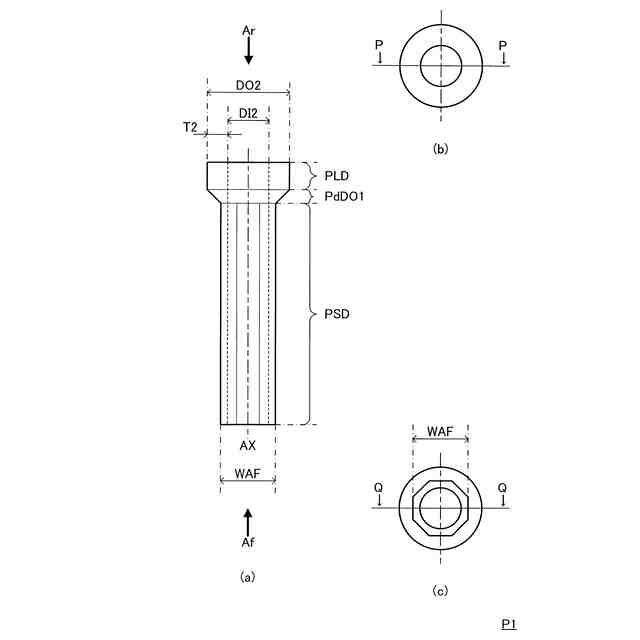

前記差厚パイプは、前記押出加工工程において前記ダイス孔に前記素管を押し込む方向である押出方向における上流側である基端側の端部に形成され且つ前記第１外径に等しい第２外径、前記第１内径以下の所定の内径である第２内径及び所定の肉厚である第２肉厚を有する円筒状の部分である大径部と、前記押出方向における下流側である先端側に形成され且つ前記大径部の円形の横断面の外輪郭よりも小さい非円形の横断面の外輪郭及び前記大径部と同じ前記第２内径を有する部分である小径部と、前記大径部と前記小径部との間に形成され且つ前記大径部と同じ前記第２内径を有し、前記大径部から前記小径部へと近付くにつれて前記第２外径から一定の比率にて外径が小さくなり前記大径部と前記小径部とを接続する部分である第１外径減少部と、を含み、
前記マンドレルは、前記先端側に形成され且つ前記第２内径に対応する外径である第３外径を有する円柱状の部分である大外径部を含み、
前記スリーブは、前記先端側の端部に形成され且つ前記第１外径に等しい第４外径、前記第２内径に等しい第３内径及び所定の肉厚である第３肉厚を有する円筒状の部分である押圧部を含み、
前記ダイス孔は、前記基端側に形成され且つ前記第１外径に対応する内径である第４内径を有する円柱状の空間を画定する部分である大内径部と、前記先端側に形成され且つ前記小径部の非円形の横断面の外輪郭に対応する非円形の横断面を有する柱状の空間を画定する部分である小内径部と、前記大内径部と前記小内径部との間に形成され且つ前記大内径部から前記小内径部へと近付くにつれて前記第４内径から一定の比率にて内径が減少する部分である接続部と、前記大内径部と前記接続部との間に形成され且つ前記ダイス孔の中心軸を含む平面による断面における内周面が前記大内径部の内周面と前記接続部の内周面とを連続的に接続する曲線である部分である移行部と、を含み、
前記ダイス孔において、前記小内径部の内周面と前記接続部の内周面とが交わる相貫線によって前記小内径部と前記接続部との境界線が構成されており、
前記押出加工工程において、少なくとも前記押出加工により前記ダイス孔の前記大内径部の前記先端側の端部よりも前記先端側へと前記素管を構成する材料が流動し始める時点である第１時点以降の期間において、前記マンドレルの前記先端側の端部が前記ダイス孔の前記小内径部の前記基端側の端部よりも前記先端側の位置にあるように構成された、
差厚パイプの押出成形装置。
続きを表示（約 3,400 文字）【請求項２】
請求項１に記載された差厚パイプの押出成形装置であって、
前記ダイス孔の前記小内径部の内径の最小値から前記マンドレルの前記第３外径の値を減算することによって得られる値の１／２である最小肉厚に対する前記ダイス孔の前記小内径部の内径の最大値から前記マンドレルの前記第３外径の値を減算することによって得られる値の１／２である最大肉厚の比である肉厚比が１よりも大きく且つ２以下である、
差厚パイプの押出成形装置。
【請求項３】
請求項１又は請求項２に記載された差厚パイプの押出成形装置であって、
前記ダイス孔の中心軸を含む平面による断面において、前記ダイス孔の前記接続部の内周面と前記中心軸とがなす角度であるダイ半角が４５°以上であり且つ７０°未満である、
差厚パイプの押出成形装置。
【請求項４】
請求項１又は請求項２に記載された差厚パイプの押出成形装置であって、
前記ダイス孔の前記小内径部において、前記基端側の端部における所定の範囲にランドが形成されており、前記ランドよりも前記先端側の部分によって画定される柱状の空間の横断面の外輪郭は前記ランドによって画定される柱状の空間の横断面の外輪郭よりも大きい、
差厚パイプの押出成形装置。
【請求項５】
請求項１又は請求項２に記載された差厚パイプの押出成形装置であって、
前記差厚パイプは、前記先端側の端部に形成され且つ前記小径部と同じ非円形の横断面の外輪郭及び前記第２内径よりも小さい所定の内径である第５内径を有する部分である肉厚部と、前記小径部と前記肉厚部との間に形成され且つ前記小径部から前記肉厚部へと近付くにつれて前記第２内径から前記第５内径へと内径が減少する部分である内径減少部と、を更に含み、
前記マンドレルは、前記大外径部よりも前記先端側に形成され且つ前記第５内径に対応し前記第３外径よりも小さい所定の外径である第５外径を有する円柱状の部分である小外径部と、前記大外径部と前記小外径部との間に形成され且つ前記大外径部から前記小外径部へと近付くにつれて前記第３外径から前記第５外径へと外径が減少する部分である第２外径減少部と、を更に含み、
前記押出加工工程において、前記押出加工により前記ダイス孔の前記小内径部の前記基端側の端部よりも前記先端側へと前記素管を構成する材料が流動し始める時点である第２時点においては前記マンドレルの前記小外径部の前記基端側の端部が前記ダイス孔の前記小内径部の前記基端側の端部よりも前記基端側の位置にあり、前記第２時点よりも後の所定の時点である第３時点以降の期間においては前記マンドレルの前記大外径部の前記先端側の端部が前記ダイス孔の前記小内径部の前記基端側の端部よりも前記先端側の位置にあるように、前記マンドレル及び前記スリーブと前記ダイスとの位置関係が制御される、
差厚パイプの押出成形装置。
【請求項６】
請求項１又は請求項２に記載された差厚パイプの押出成形装置であって、
前記押出方向に延在する１つ以上の凸部が前記ダイス孔の前記小内径部の内周面に形成されており、
前記差厚パイプの前記小径部の外周面における前記ダイス孔の前記小内径部の内周面に形成された前記凸部に対応する位置に前記押出方向に延在する溝状の凹部が形成される、
差厚パイプの押出成形装置。
【請求項７】
請求項６に記載された差厚パイプの押出成形装置であって、
前記ダイス孔の前記小内径部によって画定される空間の横断面の形状及び前記差厚パイプの前記小径部の横断面の外輪郭の形状が多角形であり、
前記ダイス孔の前記小内径部の内周面に形成された前記凸部及び前記差厚パイプの前記小径部の外周面に形成される前記凹部が前記多角形の辺に相当する部位に位置する、
差厚パイプの押出成形装置。
【請求項８】
請求項７に記載された差厚パイプの押出成形装置であって、
前記ダイス孔の前記小内径部の内周面に形成された前記凸部及び前記差厚パイプの前記小径部の外周面に形成される前記凹部が前記多角形の辺の端部よりも中点に近い部位に位置する、
差厚パイプの押出成形装置。
【請求項９】
所定の形状を有するマンドレルと、前記マンドレルに対して同軸状に配設された円筒状の部材であるスリーブと、所定の形状を有する貫通孔であるダイス孔が形成されたダイスと、少なくとも前記スリーブと前記ダイスとを軸方向において近付けるように駆動する駆動機構と、を備える押出成形装置において、所定の形状を有する素管に前記マンドレルが挿入又は挿通された状態において前記駆動機構によって前記ダイス孔に前記素管を押し込んで押出加工を実行することにより所定の形状を有する差厚パイプを成形する工程である押出加工工程を含む、差厚パイプの押出成形方法であって、
前記素管は、所定の外径である第１外径、所定の内径である第１内径及び所定の肉厚である第１肉厚を有する円筒状の部材であり、
前記差厚パイプは、前記押出加工工程において前記ダイス孔に前記素管を押し込む方向である押出方向における上流側である基端側の端部に形成され且つ前記第１外径に等しい第２外径、前記第１内径以下の所定の内径である第２内径及び所定の肉厚である第２肉厚を有する円筒状の部分である大径部と、前記押出方向における下流側である先端側に形成され且つ前記大径部の円形の横断面の外輪郭よりも小さい非円形の横断面の外輪郭及び前記大径部と同じ前記第２内径を有する部分である小径部と、前記大径部と前記小径部との間に形成され且つ前記大径部と同じ前記第２内径を有し、前記大径部から前記小径部へと近付くにつれて前記第２外径から一定の比率にて外径が小さくなり前記大径部と前記小径部とを接続する部分である第１外径減少部と、を含み、
前記マンドレルは、前記先端側に形成され且つ前記第２内径に対応する外径である第３外径を有する円柱状の部分である大外径部を含み、
前記スリーブは、前記先端側の端部に形成され且つ前記第１外径に等しい第４外径、前記第２内径に等しい第３内径及び所定の肉厚である第３肉厚を有する円筒状の部分である押圧部を含み、
前記ダイス孔は、前記基端側に形成され且つ前記第１外径に対応する内径である第４内径を有する円柱状の空間を画定する部分である大内径部と、前記先端側に形成され且つ前記小径部の非円形の横断面の外輪郭に対応する非円形の横断面を有する柱状の空間を画定する部分である小内径部と、前記大内径部と前記小内径部との間に形成され且つ前記大内径部から前記小内径部へと近付くにつれて前記第４内径から一定の比率にて内径が減少する部分である接続部と、前記大内径部と前記接続部との間に形成され且つ前記ダイス孔の中心軸を含む平面による断面における内周面が前記大内径部の内周面と前記接続部の内周面とを連続的に接続する曲線である部分である移行部と、を含み、
前記ダイス孔において、前記小内径部の内周面と前記接続部の内周面とが交わる相貫線によって前記小内径部と前記接続部との境界線が構成されており、
前記押出加工工程において、少なくとも前記押出加工により前記ダイス孔の前記大内径部の前記先端側の端部よりも前記先端側へと前記素管を構成する材料が流動し始める時点である第１時点以降の期間において、前記マンドレルの前記先端側の端部が前記ダイス孔の前記小内径部の前記基端側の端部よりも前記先端側の位置にある、
差厚パイプの押出成形方法。
【請求項１０】
請求項９に記載された差厚パイプの押出成形方法であって、
前記ダイス孔の前記小内径部の内径の最小値から前記マンドレルの前記第３外径の値を減算することによって得られる値の１／２である最小肉厚に対する前記ダイス孔の前記小内径部の内径の最大値から前記マンドレルの前記第３外径の値を減算することによって得られる値の１／２である最大肉厚の比である肉厚比が１よりも大きく且つ２以下である、
差厚パイプの押出成形方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、差厚パイプの押出成形装置及び差厚パイプの押出成形方法に関する。より詳しくは、本発明は、横断面の外輪郭が非円形である長尺の小径部を有する差厚パイプの押出成形装置及び当該差厚パイプの押出成形方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
当該技術分野においては、厚肉部において所望の機械的強度を達成しつつ薄肉部（厚肉部以外の部分）において軽量化を図ることを目的としてパイプの軸方向における一部分に厚肉部が形成された差厚パイプ（「バテッドパイプ」及び「バテッドチューブ」等とも称呼される）が知られている。
【０００３】
上記のような差厚パイプの成形方法としては、例えば、特許文献１（特許第６９３３７６２号公報）において、筒状素材をダイスに挿通して延伸しつつ縮径させながら先端部の肉厚を増大させる押出成形方法が開示されている。当該成形方法において基端側の端部に筒状素材を非加工のまま残すことにより、当該未加工の部分である大径部と、延伸及び縮径がなされた長尺の小径部と、小径部の先端に形成され肉厚が増大された厚肉部とを有する差厚パイプを得ることができる。
【０００４】
上記成形方法によって得られる差厚パイプにおいては大径部、小径部及び厚肉部の横断面の形状が何れも円形である。しかしながら、例えば車両のドライブトレインを構成するシャフト等の用途において、非円形（例えば、多角形等）の横断面の外輪郭を有する長尺の小径部を有する差厚パイプが求められる場合がある。
【０００５】
そこで、当該技術分野においては、円形の横断面を有する素材に押出加工を施して非円形の横断面を有する小径部を形成する工法が特許文献２（特開２０００－１４０９８０号公報）において提案されている。当該工法は、貫通孔が穿設された小さいアスペクト比（縦／横比）を有する筒状素材に上記貫通孔よりも小さい径を有するマンドレルを挿通した状態にて、所望の非円形の横断面を有するダイ孔に上記筒状素材を押し込んで縮径させて小径部を形成すると共に当該小径部の横断面の外輪郭を非円形とする技術である。
【０００６】
上記工法によれば、未加工の筒状素材を残すことにより、円形の横断面の外輪郭を有する大径部を基端側に有し且つ非円形の横断面の外輪郭を有する小径部を先端側に有する差厚パイプを成形することができる。しかしながら、上記工法は、単純な押し込み成形であり、上述した特許文献１に開示された発明に係る押出成形方法のように長尺の小径部を得ることは困難である。
【０００７】
一方、特許文献３（特開２００９－１６０６０８号公報）には、中空の筒状部材又は中実の棒状部材をダイス孔に押し込んで縮径させるためのテーパ部を有する工具において、ダイス孔のテーパ部の途中に凸部を形成してダイス孔の横断面の形状を非円形とすることにより、加工硬度差を誘起して、円形の横断面を有する小径部におけるオーバーシュートを防止する工法が提案されている。
【０００８】
しかしながら、上記工法によって最終的に得られる小径部の横断面の形状は円形であり、非円形の横断面を有する小径部を形成することはできない。即ち、当該工法によっても、横断面の外輪郭が非円形である部分である小径部を長く延伸させて差厚パイプを得ることは不可能である。
【０００９】
以上のように、当該技術分野においては、上述した特許文献１に開示された発明に係る押出成形方法におけるように、小径部の延伸を伴う押出加工によって、小径部の横断面の外輪郭の形状を非円形（特に、多角形）とすることが可能な工法が求められている。
【先行技術文献】
【特許文献】
【００１０】
特許第６９３３７６２号公報
特開２０００－１４０９８０号公報
特開２００９－１６０６０８号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
