公開番号2025162022
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065105
出願日2024-04-15
発明の名称結線構造、及びステータ構造
出願人多摩川精機株式会社
代理人個人,個人,個人,個人,個人
主分類H02K 3/51 20060101AFI20251020BHJP(電力の発電,変換,配電)
要約【課題】本開示は、種々のステータ本体に対応できるように汎用性を高めることができる結線構造、及びステータ構造を提供することを目的としている。
【解決手段】本開示よる結線構造1は、円環状であるバスバーホルダ10と、バスバーホルダ10の一方の面である第一面10aに配置された複数のバスバー端子20と、を備え、各バスバー端子20には、対応するコイル110に接続された配線111を直接接続することができる配線接続部20aと、対応するリード線31を接続することができるリード線端子接続部20bと、が形成されており、バスバーホルダ10の中心を通る軸線から半径方向外側に向かう任意の線上には、バスバー端子20が一つのみ配置されている。
【選択図】図1
特許請求の範囲【請求項１】
円環状、又は円環状の一部であるバスバーホルダ（１０）と、
前記バスバーホルダ（１０）の一方の面である第一面（１０ａ）に配置された複数のバスバー端子（２０）と、
を備え、
各前記バスバー端子（２０）には、対応するコイル（１１０）に接続された配線（１１１）を直接接続することができる配線接続部（２０ａ）と、対応するリード線（３１）を接続することができるリード線端子接続部（２０ｂ）と、が形成されており、
円環状、又は円環状の一部である前記バスバーホルダ（１０）の中心を通る軸線を中心軸（Ｌ）としたときに、
前記中心軸（Ｌ）から半径方向外側に向かう任意の線上には、前記バスバー端子（２０）が一つのみ配置されている、
結線構造（１）。
続きを表示（約 1,200 文字）【請求項２】
前記バスバーホルダ（１０）には、前記第一面（１０ａ）に複数の台座部（１２）が形成されており、
前記バスバー端子（２０）は、前記台座部（１２）に配置されている、
請求項１に記載された結線構造（１）。
【請求項３】
前記バスバーホルダ（１０）は、円環状、又は円環状の一部であるホルダ本体（１１）と、
前記ホルダ本体（１１）の一方の面に配置された複数の台座（１３）と、
を有しており、
前記ホルダ本体（１１）の一方の面に各前記台座（１３）が配置されることで、前記バスバーホルダ（１０）にそれぞれの前記台座部（１２）が形成され、
前記台座（１３）のそれぞれは、前記ホルダ本体（１１）の任意の位置に配置することができる、
請求項２に記載された結線構造（１）。
【請求項４】
各前記台座（１３）には、固定構造部（１３ａ）が形成されており、
前記ホルダ本体（１１）には、複数の受け部（１１ａ）が形成されており、
各前記台座（１３）は、前記固定構造部（１３ａ）が任意の前記受け部（１１ａ）に接続されることで、前記ホルダ本体（１１）に配置されている、
請求項３に記載された結線構造（１）。
【請求項５】
前記バスバーホルダ（１０）の外周縁部には、前記配線（１１１）を嵌め込むことができる複数の配線溝（１７）が形成されている、
請求項１に記載された結線構造（１）。
【請求項６】
前記配線溝（１７）は、対応する前記コイル（１１０）に対して二つ形成されている、
請求項５に記載された結線構造（１）。
【請求項７】
前記バスバーホルダ（１０）の内周縁部には、前記中心軸（Ｌ）に沿って延びる環状壁部（１４）が形成されている、
請求項１に記載された結線構造（１）。
【請求項８】
前記バスバーホルダ（１０）には、前記第一面（１０ａ）から前記中心軸（Ｌ）に沿って延びる突起状、又は壁状の抑え部（１５）が形成されている、
請求項１に記載された結線構造（１）。
【請求項９】
前記バスバーホルダ（１０）の前記第一面（１０ａ）に対向して配置されているカバー（４０）を更に備え、
前記カバー（４０）には、リード線（３１）を通すことができる一つ以上の貫通孔（４１）が形成されている、
請求項１に記載された結線構造（１）。
【請求項１０】
前記カバー（４０）には、複数の脆弱部（４０ａ）が形成されており、
各前記脆弱部（４０ａ）は、前記脆弱部（４０ａ）以外の前記カバー（４０）の構造よりも脆弱な構造の部分であり、
前記脆弱部（４０ａ）を取り除くことで前記貫通孔（４１）を形成することができる、
請求項９に記載された結線構造（１）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、結線構造、及びステータ構造に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、同心円状に多重に形成された円環状の本体支持溝のそれぞれに対応する環状、又はＣ字状のバスバーを有するバスバーユニットが知られている。当該バスバーは、対応するコイル線端末と接合される端子部を有しており、当該端子部は、環状、又はＣ字状の本体部から突出して設けられている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２０５８７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のバスバーユニットでは、対応するモータに応じて、複数のコイル線端末に対応する複数の端子部を設置するために、端子部を有する環状、又はＣ字状のバスバーを専用設計にて用意し、同心円状に配置していた。つまり、モータのスロット数、回路数、結線パターンに応じて一品一様でバスバーユニットを製造しており、たとえモータの外形が同一であったとしても専用のバスバーユニットを製造していた。このように、バスバーユニットをモータに対して一品一様で製造していたため、バスバーユニットについて、汎用性を高めることができないという問題があった。
【０００５】
本開示は、上記問題を解決するために、種々のステータ本体に対応できるように汎用性を高めることができる結線構造、及びステータ構造を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本開示に係る結線構造は、円環状、又は円環状の一部であるバスバーホルダと、バスバーホルダの一方の面である第一面に設置された複数のバスバー端子と、を備え、各バスバー端子には、対応するコイルに接続された配線を直接接続することができる配線接続部と、対応するリード線を接続することができるリード線端子接続部と、が形成されており、円環状、又は円環状の一部であるバスバーホルダの中心を通る軸線を中心軸としたときに、中心軸から半径方向外側に向かう任意の線上には、バスバー端子が一つのみ配置されている。
【０００７】
本開示に係るステータ構造は、本開示の結線構造と、ステータ本体と、を備え、ステータ本体は、円環状のヨーク部と、ヨーク部から径方向内側に突出する複数のティース部と、各ティース部に対応してそれぞれ配置されている複数のコイルと、各コイルにそれぞれ電気的に接続されている複数の配線と、を有し、バスバー端子には、対応する配線がそれぞれ電気的に接続されている。
【発明の効果】
【０００８】
本開示に係る結線構造、及びステータ構造によれば、種々のステータ本体に対応することができるように汎用性を高めることができる。
【図面の簡単な説明】
【０００９】

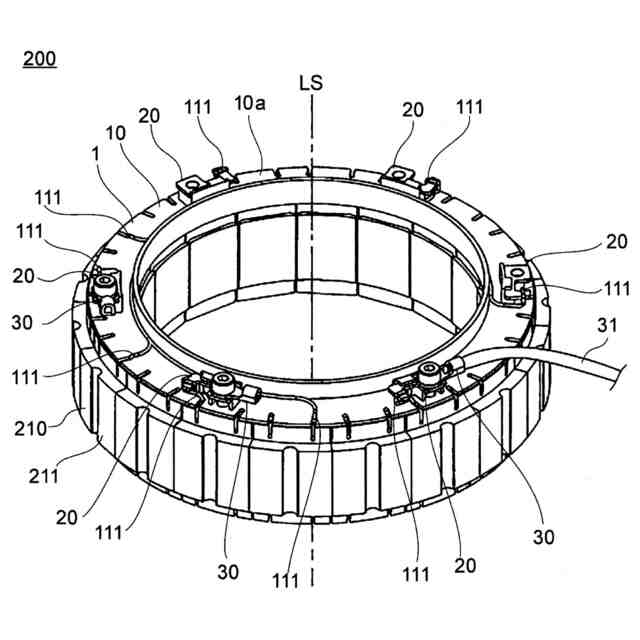

実施の形態１によるステータ構造の概略を示す斜視図である。

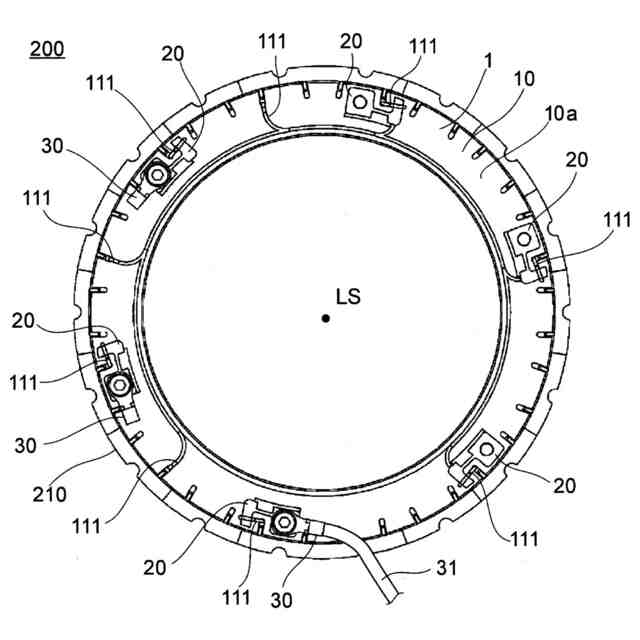

図１におけるステータ構造を示す上面図である。

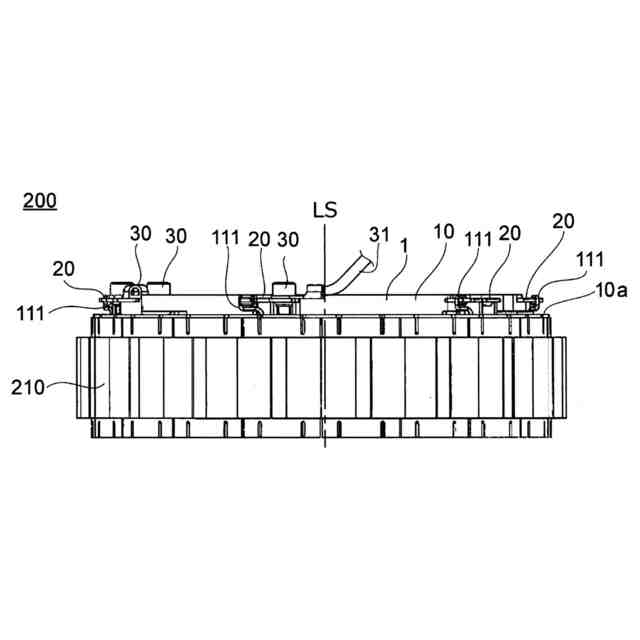

図１におけるステータ構造を示す側面図である。

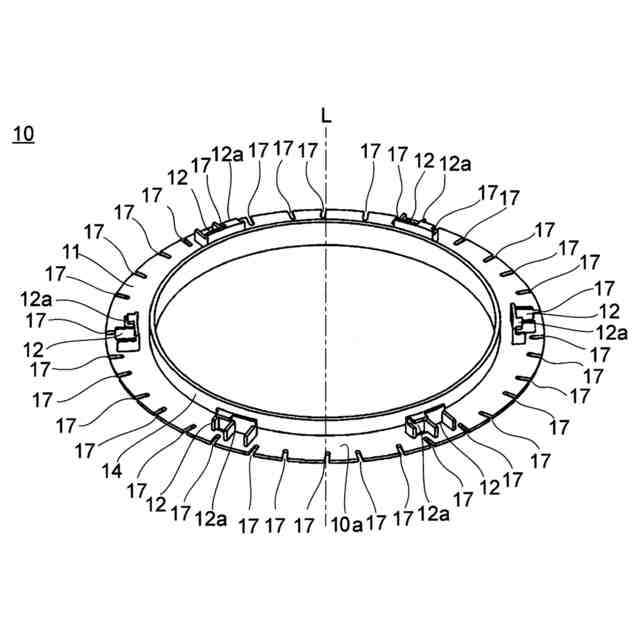

図１におけるバスバーホルダの概略を示す斜視図である。

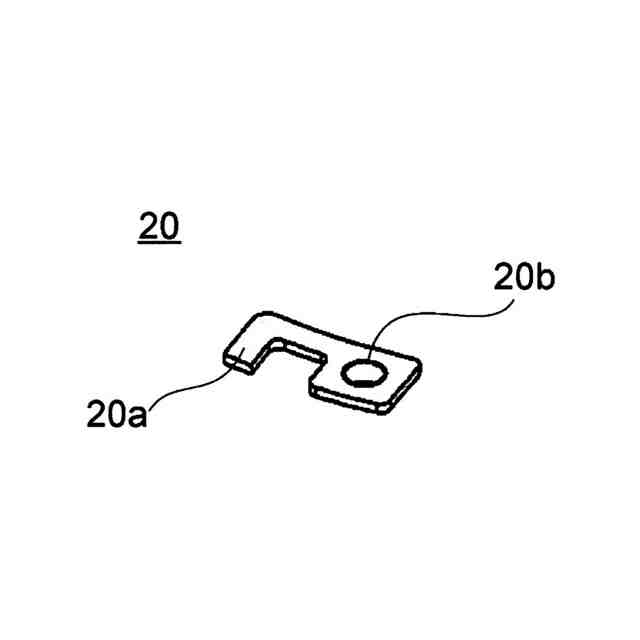

図１におけるバスバー端子を示す斜視図である。
図１におけるバスバー端子の配置方法を示す一部切欠き斜視図である。

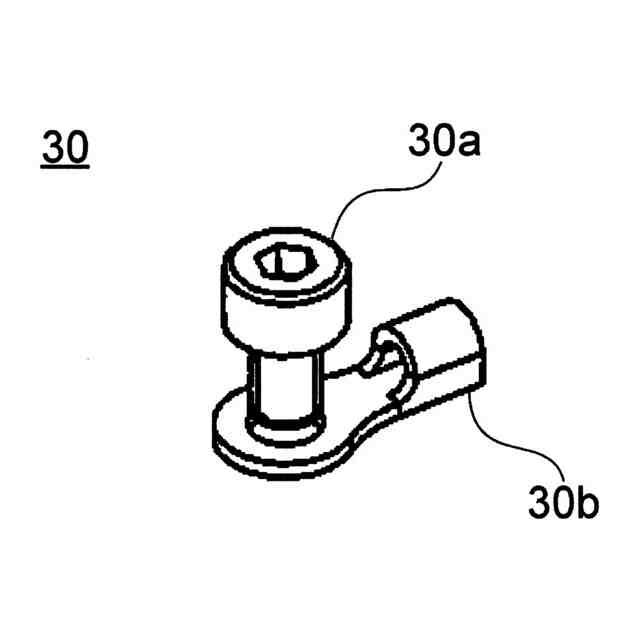

図１によるリード線取付機構を示す斜視図である。

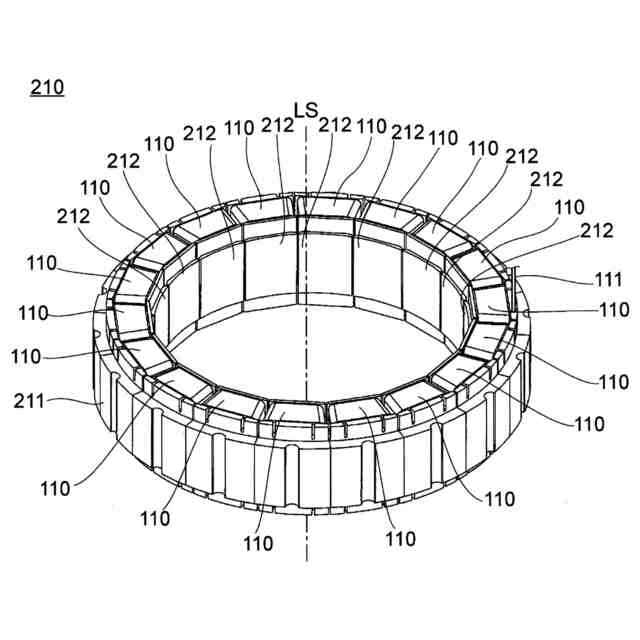

図１におけるステータ本体の概略を示す斜視図である。
実施の形態２におけるホルダ本体を示す一部切欠き斜視図である。
実施の形態２における台座を示す斜視図である。
実施の形態３におけるバスバーホルダの概略を示す斜視図である。
実施の形態４におけるカバーの概略を示す斜視図である。
実施の形態４におけるバスバーホルダの概略を示す斜視図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態について図面を参照して説明する。
実施の形態１．
図１は、実施の形態１によるステータ構造２００の概略を示す斜視図である。図２は、図１におけるステータ構造２００を示す上面図である。図３は、図１におけるステータ構造２００を示す側面図である。
（【００１１】以降は省略されています）
