公開番号2025167467
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072097
出願日2024-04-26
発明の名称角度伝達カップリング
出願人多摩川精機株式会社
代理人個人,個人,個人,個人
主分類F16D 3/04 20060101AFI20251030BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】互いに直交するX方向、Y方向、及びZ方向について、回転角度変化の中心軸に沿う方向をZ方向とし、XY方向の変位だけでなく、Z方向の変位も含めたXYZ方向の変位を、従来より簡易な構造により吸収する角度伝達カップリングを提供する。
【解決手段】2軸間で回転角度変化を伝達する角度伝達カップリング100であって、互いに直交するX方向、Y方向、及びZ方向について、回転角度変化の中心軸に沿う方向をZ方向とした場合、X方向、Y方向、及びZ方向の変位を吸収しうる1以上の変位吸収体130を備え、変位吸収体130は、X方向及びZ方向の変位を吸収しうる第1吸収体131と、Y方向及びZ方向の変位を吸収しうる第2吸収体132とを有する。
【選択図】図2
特許請求の範囲【請求項１】
２軸間で回転角度変化を伝達する角度伝達カップリング（１００）であって、
互いに直交するＸ方向、Ｙ方向、及びＺ方向について、回転角度変化の中心軸に沿う方向を前記Ｚ方向とした場合、前記Ｘ方向、前記Ｙ方向、及び前記Ｚ方向の変位を吸収しうる１以上の変位吸収体（１３０）を備え、
前記変位吸収体（１３０）は、
前記Ｘ方向及び前記Ｚ方向の変位を吸収しうる第１吸収体（１３１）と、
前記Ｙ方向及び前記Ｚ方向の変位を吸収しうる第２吸収体（１３２）と、
を有する、角度伝達カップリング。
続きを表示（約 830 文字）【請求項２】
前記第１吸収体（１３１）は、前記Ｘ方向及び前記Ｚ方向に変形しうる環状弾性体により構成され、
前記第２吸収体（１３２）は、前記Ｙ方向及び前記Ｚ方向に変形しうる環状弾性体により構成される、
請求項１に記載の角度伝達カップリング。
【請求項３】
前記第１吸収体（１３１）を構成する前記環状弾性体には、前記Ｙ方向を中心軸方向とする中空領域が形成され、
前記第２吸収体（１３２）を構成する前記環状弾性体には、前記Ｘ方向を中心軸方向とする中空領域が形成される、
請求項２に記載の角度伝達カップリング。
【請求項４】
前記第１吸収体（１３１）と前記第２吸収体（１３２）とは、前記Ｚ方向に鎖状に互いにつなぎ合わされて構成される、
請求項３に記載の角度伝達カップリング。
【請求項５】

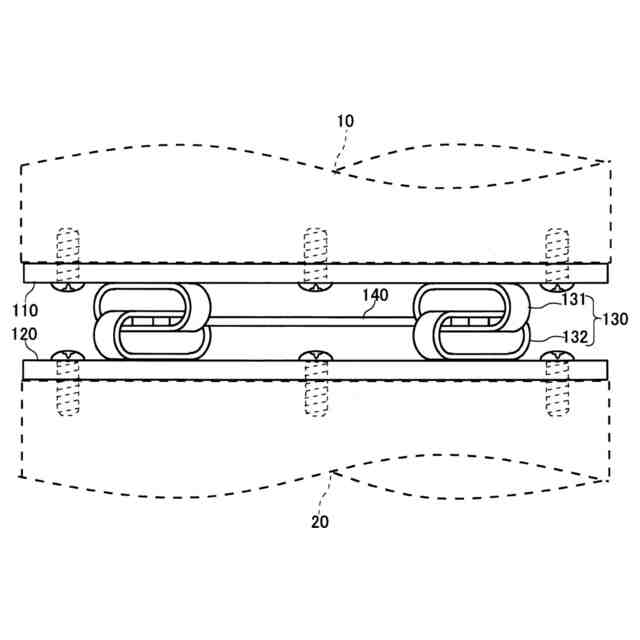

前記角度伝達カップリング（１００）の一端に第１回転体（１０）を取り付け可能な第１取り付け部（１１０）と、
前記角度伝達カップリング（１００）の他端に第２回転体（２０）を取り付け可能な第２取り付け部（１２０）と、
を更に有する請求項１に記載の角度伝達カップリング。
【請求項６】
前記変位吸収体（１３０）は、前記Ｘ方向及び前記Ｙ方向を含む平面内に複数設けられ、
複数の前記変位吸収体（１３０）は、連結部材（１４０）により相互に結合される、
請求項１～請求項５のいずれか一項に記載の角度伝達カップリング。
【請求項７】
前記連結部材（１４０）は、
それぞれの前記変位吸収体（１３０）を構成する前記第１吸収体（１３１）と前記第２吸収体（１３２）とを接続する複数の接続片（１４１）と、
前記複数の接続片（１４１）を結合する結合部（１４２）と、
を含んで構成される、請求項６に記載の角度伝達カップリング。

発明の詳細な説明【技術分野】
【０００１】
本発明は、角度伝達カップリングに関し、特に、２軸間で偏心及び振動を吸収しつつ回転角度変化を伝達するフレキシブルな角度伝達カップリングに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
角度伝達カップリングとして、金属製ディスクのたわみを利用するディスク型、金属の円筒にスリットを入れてたわみ性を備えるスリット型、及び中間部品のスペーサの摺動を利用するオルダム型など各種のものが用いられている。この種の角度伝達カップリングの一例が特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－０５０１９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された角度伝達カップリング及び既存の各種カップリングは、２軸間の偏心及び振動を吸収するように構成されている。以下、偏心と振動とを総称して変位と呼ぶことにする。
【０００５】
互いに直交するＸ方向、Ｙ方向、及びＺ方向について、回転角度変化の中心軸に沿う方向をＺ方向として、ＸＹ方向の変位だけでなく、Ｚ方向の変位も含めたＸＹＺ方向の変位を吸収するカップリングは、構造が複雑化する問題を有している。
【０００６】
このため、ＸＹ方向の変位だけでな、Ｚ方向の変位も含めたＸＹＺ方向の変位を、従来より簡易な構造で吸収するカップリングが望まれていた。
本発明は、以上のような課題を解決するためになされたもので、互いに直交するＸ方向、Ｙ方向、及びＺ方向について、回転角度変化の中心軸に沿う方向をＺ方向とし、ＸＹ方向の変位だけでなく、Ｚ方向の変位も含めたＸＹＺ方向の変位を、従来より簡易な構造により吸収することが可能な角度伝達カップリングを提供することを目的とする。
【課題を解決するための手段】
【０００７】
この発明に係る角度伝達カップリングは、２軸間で回転角度変化を伝達するものであって、互いに直交するＸ方向、Ｙ方向、及びＺ方向について、回転角度変化の中心軸に沿う方向をＺ方向とした場合、Ｘ方向、Ｙ方向、及びＺ方向の変位を吸収しうる１以上の変位吸収体を備え、変位吸収体は、Ｘ方向及びＺ方向の変位を吸収しうる第１吸収体と、Ｙ方向及びＺ方向の変位を吸収しうる第２吸収体とを有する。
【０００８】
この発明に係る角度伝達カップリングにおいて、第１吸収体は、Ｘ方向及びＺ方向に変形しうる環状弾性体により構成され、第２吸収体は、Ｙ方向及びＺ方向に変形しうる環状弾性体により構成されてもよい。
【０００９】
この発明に係る角度伝達カップリングにおいて、第１吸収体を構成する環状弾性体には、Ｙ方向を中心軸方向とする中空領域が形成され、第２吸収体を構成する環状弾性体には、Ｘ方向を中心軸方向とする中空領域が形成されてもよい。
【００１０】
この発明に係る角度伝達カップリングにおいて、第１吸収体と第２吸収体とは、鎖状に互いにつなぎ合わされて構成されてもよい。
（【００１１】以降は省略されています）
