公開番号2025164320
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068186
出願日2024-04-19
発明の名称結線構造、及びステータ構造
出願人多摩川精機株式会社
代理人個人,個人,個人,個人,個人
主分類H02K 3/50 20060101AFI20251023BHJP(電力の発電,変換,配電)
要約【課題】本開示は、種々のステータ本体に対応できるように汎用性を高めることができる結線構造、及びステータ構造を提供することを目的としている。
【解決手段】本開示よる結線構造1は、バスバーホルダー10と、バスバーホルダー10上に配置された中点バスバー20と、複数のリード線端子30と、を備え、中点バスバー20には、配線111が直接接続される一つ以上の中点接続部が形成され、各リード線端子30には、配線111が直接接続される配線接続部がそれぞれ形成され、バスバーホルダー10の第一面10aには、這わされる配線111のそれぞれを固定するための複数の配線固定部が形成されている。
【選択図】図4
特許請求の範囲【請求項１】
環状、又は環状の一部であるバスバーホルダー（１０）と、
前記バスバーホルダー（１０）上に配置された中点バスバー（２０）と、
複数のリード線端子（３０）と、
を備え、
前記中点バスバー（２０）には、コイル（１１０）から延びる配線（１１１）のうち前記中点バスバー（２０）に接続されるべき前記配線（１１１）の全てが直接接続される一つ以上の中点接続部（２１）が形成されており、
各前記リード線端子（３０）には、前記配線（１１１）のうち対応する前記リード線端子（３０）に接続されるべき前記配線（１１１）の全てが直接接続される配線接続部（３１）がそれぞれ形成されており、
各前記リード線端子（３０）、及び前記中点バスバー（２０）に接続するために前記配線（１１１）を這わせる前記バスバーホルダー（１０）の一方の表面である第一面（１０ａ）には、這わされる前記配線（１１１）のそれぞれを固定するための複数の配線固定部（１１）が形成されている、
結線構造（１）。
続きを表示（約 1,600 文字）【請求項２】
環状、又は環状の一部である前記バスバーホルダー（１０）の中心を通る軸線を中心軸（Ｌ）としたときに、
前記複数の配線固定部（１１）は、前記バスバーホルダー（１０）の前記第一面（１０ａ）から前記中心軸（Ｌ）に沿って延びる突出した部分である、
請求項１に記載された結線構造（１）。
【請求項３】
環状、又は環状の一部である前記バスバーホルダー（１０）の中心を通る軸線を中心軸（Ｌ）としたときに、
前記バスバーホルダー（１０）には、前記バスバーホルダー（１０）の内周側の縁部に沿って一つ以上の内周側壁部（１６）が形成されており、
前記一つ以上の内周側壁部（１６）は、前記第一面（１０ａ）から前記中心軸（Ｌ）に沿って延びた部分である、
請求項１に記載された結線構造（１）。
【請求項４】
前記中点バスバー（２０）の形状は、前記中心軸（Ｌ）に沿ってみたときにＣ字状の形状であり、
前記バスバーホルダー（１０）には、一つ以上の中点バスバー受け部（１３）が形成されており、
各前記中点バスバー受け部（１３）は、それぞれ前記バスバーホルダー（１０）の前記第一面（１０ａ）から突出した部分であり、
前記バスバーホルダー（１０）に前記中点バスバー（２０）を配置した状態では、前記中点バスバー（２０）が、前記中点バスバー受け部（１３）に対向して配置され、かつ前記中点バスバー（２０）が、各前記内周側壁部（１６）に対向して配置されることで、前記バスバーホルダー（１０）に前記中点バスバー（２０）が固定されている、
請求項３に記載された結線構造（１）。
【請求項５】
前記中点バスバー（２０）の一部には、前記中心軸（Ｌ）に沿ってみたときに、Ｃ字状の外側、又は内側に膨らむ一つ以上の膨出部（２２）が形成されており、
前記バスバーホルダー（１０）には、前記第一面（１０ａ）上に一つ以上の膨出受け部（１２）が形成されており、
前記バスバーホルダー（１０）に前記中点バスバー（２０）を配置した状態では、前記膨出受け部（１２）と前記膨出部（２２）とが対向して配置されることで、前記バスバーホルダー（１０）に前記中点バスバー（２０）が固定されている、
請求項４に記載された結線構造（１）。
【請求項６】
前記バスバーホルダー（１０）に配置された前記中点バスバー（２０）を覆って配置されているカバー（４０）を更に備え、
前記カバー（４０）には、対応する前記リード線端子（３０）を通すことができる一つ以上の貫通孔（４１）が形成されている、
請求項１に記載された結線構造（１）。
【請求項７】
前記カバー（４０）には、一つ以上の取付部（４３）が形成されており、
前記バスバーホルダー（１０）には、各前記取付部（４３）と接続されるカバー取付部（１５）が一つ以上形成されており、
対応する前記取付部（４３）と、前記カバー取付部（１５）とが互いに接続されることで、前記カバー（４０）が前記バスバーホルダー（１０）に固定される、
請求項６に記載された結線構造（１）。
【請求項８】
前記バスバーホルダー（１０）の外周側の縁部には、前記配線（１１１）を嵌め込むことができる複数の配線溝（１７）が形成されている、
請求項１に記載された結線構造（１）。
【請求項９】
前記配線溝（１７）は、対応する前記コイル（１１０）に対して二つ形成されている、
請求項８に記載された結線構造（１）。
【請求項１０】
各前記中点接続部（２１）は、前記中点バスバー（２０）の一部が折り曲げれてフック状に形成された部分である、
請求項１に記載された結線構造（１）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、結線構造、及びステータ構造に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、同心円状に多重に形成された円環状の本体支持溝のそれぞれに対応する環状、又はＣ字状のバスバーを有するバスバーユニットが知られている。当該バスバーは、対応するコイル線端末と接合される端子部を有しており、当該端子部は、環状、又はＣ字状の本体部から突出して設けられている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２０５８７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のバスバーユニットでは、対応するモータに応じて、複数のコイル線端末に対応する複数の端子部を配置するために、端子部を有する環状、又はＣ字状のバスバーを専用設計にて用意し、同心円状に配置していた。つまり、モータのスロット数、回路数、及び結線パターンに応じて一品一様でバスバーユニットを製造しており、たとえモータの外形が同一であったとしても専用のバスバーユニットを製造していた。このように、バスバーユニットをモータに対して一品一様で製造していたため、バスバーユニットについて、汎用性を高めることができないという問題があった。
【０００５】
本開示は、上記問題を解決するために、種々のステータ本体に対応できるように汎用性を高めることができる結線構造、及びステータ構造を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本開示に係る結線構造は、環状、又は環状の一部であるバスバーホルダーと、バスバーホルダー上に配置された中点バスバーと、複数のリード線端子と、を備え、中点バスバーには、コイルから延びる配線のうち中点バスバーに接続されるべき配線の全てが直接接続される一つ以上の中点接続部が形成されており、各リード線端子には、配線のうち対応するリード線端子に接続されるべき配線の全てが直接接続される配線接続部がそれぞれ形成されており、各リード線端子、及び中点バスバーに接続するために配線を這わせるバスバーホルダーの一方の表面である第一面には、這わされる配線のそれぞれを固定するための複数の配線固定部が形成されている。
【０００７】
本開示に係るステータ構造は、本開示の結線構造と、環状のヨーク部から径方向内側に突出する複数のティース部に対応してコイルが配置されているステータ本体と、を備え、各コイルには、各配線が電気的に接続されており、中点バスバーには、対応する配線がそれぞれ電気的に接続されている。
【発明の効果】
【０００８】
本開示に係る結線構造、及びステータ構造によれば、種々のステータ本体に対応することができるように汎用性を高めることができる。
【図面の簡単な説明】
【０００９】
実施の形態１によるステータ構造の概略を示す斜視図である。

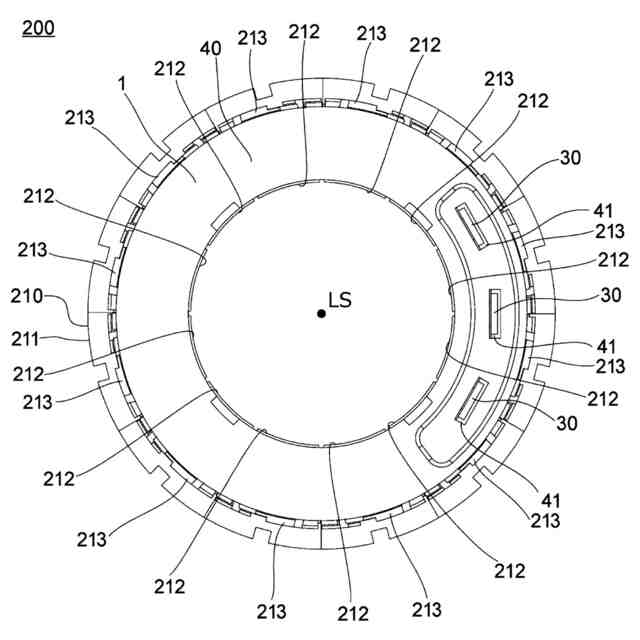

図１におけるステータ構造を示す上面図である。

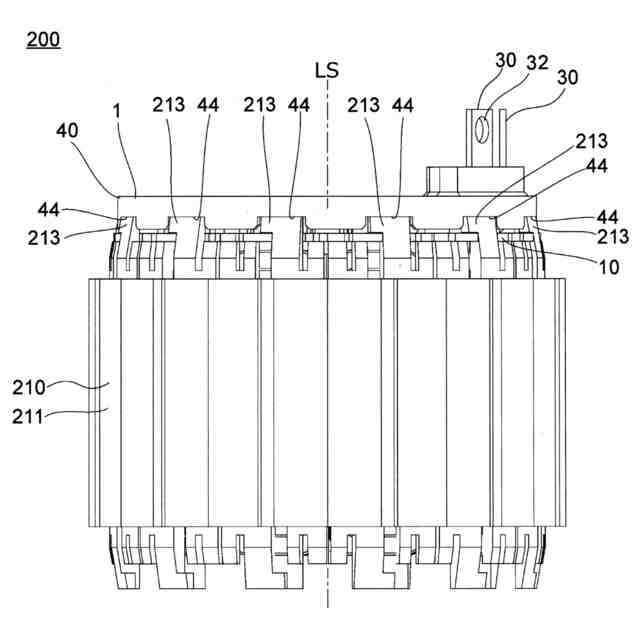

図１におけるステータ構造を示す側面図である。

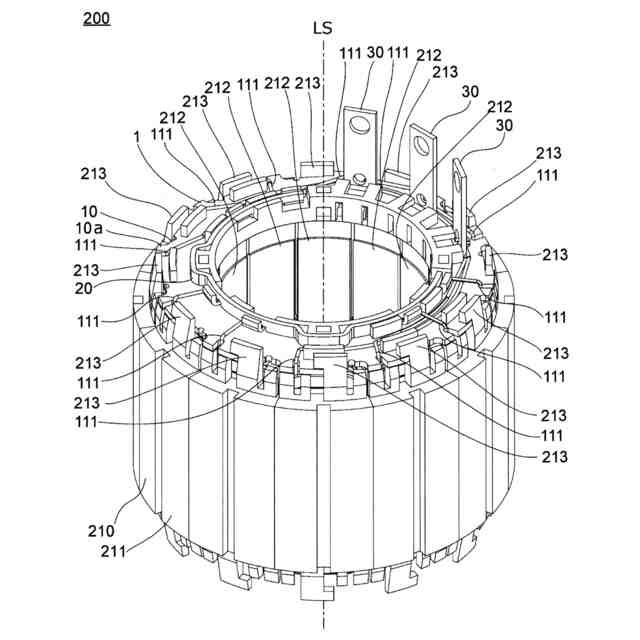

図１におけるステータ構造においてカバーを外した状態の概略を示す斜視図である。

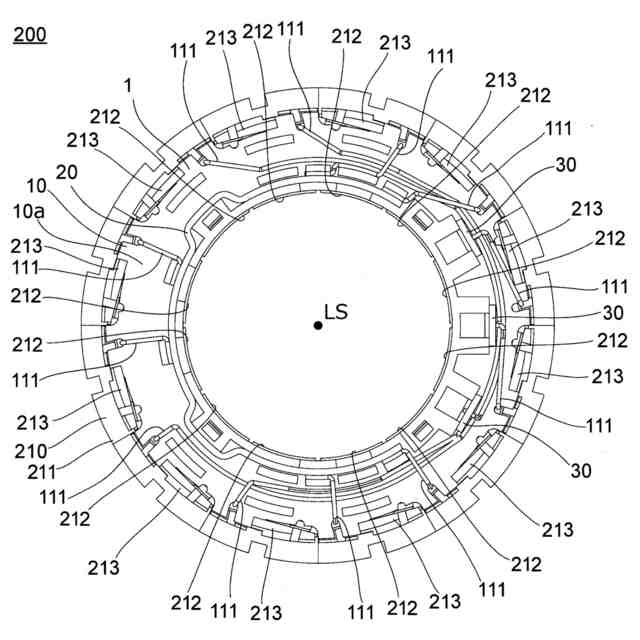

図４におけるステータ構造を示す上面図である。

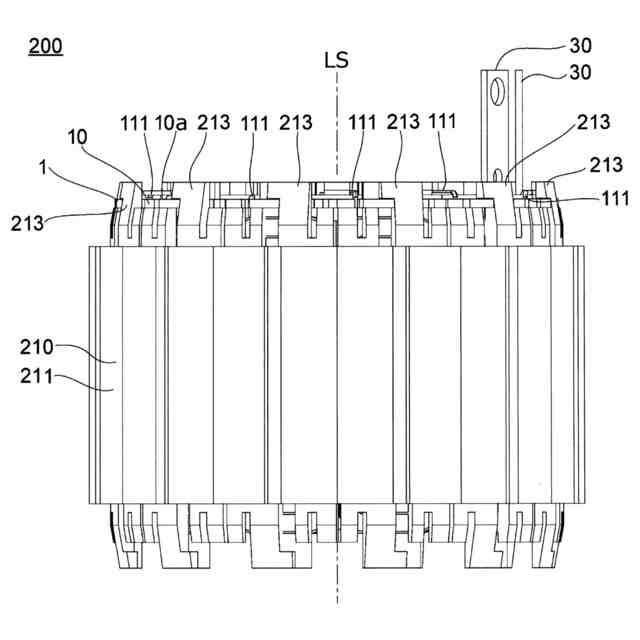

図４におけるステータ構造を示す側面図である。

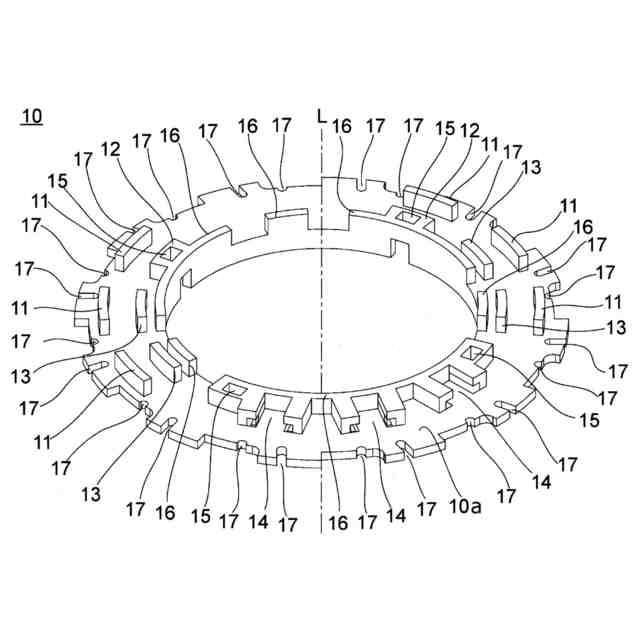

図１におけるバスバーホルダーの第一面の概略を示す斜視図である。
図７におけるバスバーホルダーの第一面の反対側の面の概略を示す斜視図である。
図７におけるバスバーホルダーを示す上面図である。
図７におけるバスバーホルダーを示す側面図である。
図７におけるバスバーホルダーを示す下面図である。
図４における中点バスバーを示す斜視図である。
図１におけるリード線端子を示す斜視図である。
図１におけるカバーの概略を示す斜視図である。
図１４におけるカバーの裏面の概略を示す斜視図である。
図１４におけるカバーを示す上面図である。
図１４におけるカバーを示す側面図である。
図１４におけるカバーを示す下面図である。
図１におけるステータ本体の概略を示す斜視図である。
図１におけるステータ構造の分解図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態について図面を参照して説明する。
実施の形態１．
図１は、実施の形態１によるステータ構造２００の概略を示す斜視図である。図２は、図１におけるステータ構造２００を示す上面図である。図３は、図１におけるステータ構造２００を示す側面図である。
（【００１１】以降は省略されています）
