公開番号2025161654
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024065026
出願日2024-04-12
発明の名称メッシュ復号装置、メッシュ復号方法及びプログラム
出願人KDDI株式会社
代理人フェリシテ弁理士法人
主分類G06T 17/20 20060101AFI20251017BHJP(計算;計数)
要約【課題】符号化効率を向上させること。
【解決手段】本発明に係るメッシュ復号装置200において、インター復号部202Eは、インター復号部202Eは、ビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数又は動きベクトル数を復号する。
【選択図】図7
特許請求の範囲【請求項１】
メッシュ復号装置であって、
イントラフレームのビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数を復号するイントラ復号部と、
インターフレームのビットストリームから復号した動きベクトルと参照フレームの基本メッシュとを加算することで、基本メッシュを復号するインター復号部と、を備え、
前記インター復号部は、ビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数又は動きベクトル数を復号することを特徴とするメッシュ復号装置。
続きを表示（約 1,200 文字）【請求項２】

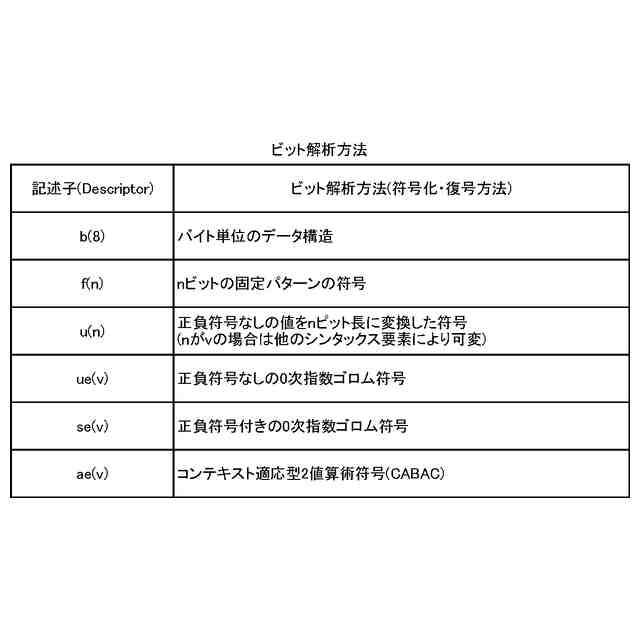

前記インター復号部は、ｕ（ｖ）、ｕｅ（ｖ）、ａｅ（ｖ）及びｖｕ（ｖ）のいずれかを使って、前記現フレーム又は前記現サブメッシュの基本メッシュの頂点数又は動きベクトル数を示す制御信号を復号することを特徴とする請求項１に記載のメッシュ復号装置。
【請求項３】
前記インター復号部は、頂点数又は動きベクトル数を示すインター復号部以外の他シンタックスと同じビット解析方法を用いて、前記現フレーム又は前記現サブメッシュの基本メッシュの頂点数又は動きベクトル数を示す制御信号を復号することを特徴とする請求項１に記載のメッシュ復号装置。
【請求項４】
前記インター復号部は、ｖｕ（ｖ）を使用して、前記現フレーム又は前記現サブメッシュの基本メッシュの頂点数又は動きベクトル数を示す制御信号を復号することを特徴とする請求項１に記載のメッシュ復号装置。
【請求項５】
前記インター復号部は、ｕ（ｖ）を使用して前記現フレーム又は前記現サブメッシュの基本メッシュの頂点数又は動きベクトル数を示す制御信号を復号する場合、全てのフレーム又はサブメッシュの最大頂点数又は最大動きベクトル数からｖの値を算出することを特徴とする請求項１に記載のメッシュ復号装置。
【請求項６】
頂点数又は動きベクトル数を示すシンタックス及び面数を示すシンタックスを復号する際に用いるビット解析方法を統一することを特徴とする請求項１に記載のメッシュ復号装置。
【請求項７】
面数を示すシンタックスを復号する際に用いるビット解析方法として、ｖｕ（ｖ）が使用されることを特徴とする請求項１に記載のメッシュ復号装置。
【請求項８】
メッシュ復号方法であって、
インターフレームのビットストリームから復号した動きベクトルと参照フレームの基本メッシュとを加算することで、基本メッシュを復号する工程を有し、
前記工程において、ビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数又は動きベクトル数を復号することを特徴とするメッシュ復号方法。
【請求項９】
コンピュータを、メッシュ復号装置として機能させるプログラムであって、
前記メッシュ復号装置は、
イントラフレームのビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数を復号するイントラ復号部と、
インターフレームのビットストリームから復号した動きベクトルと参照フレームの基本メッシュとを加算することで、基本メッシュを復号するインター復号部と、を備え、
前記インター復号部は、ビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数又は動きベクトル数を復号することを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、メッシュ復号装置、メッシュ復号方法及びプログラムに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
非特許文献１又は非特許文献４には、非特許文献５のフレームワークに従って、非特許文献２又は３を用いてメッシュを符号化する技術が開示されている。
【先行技術文献】
【非特許文献】
【０００３】
Khaled Mammou, Jungsun Kim, Alexis M Tourapis, Dimitri Podborski, and Krasimir Kolarov, “[V-CG] Apple’s Dynamic Mesh Coding CfP Response,” April 2022, ISO/IEC JTC 1/SC 29/WG 7 m59281.
ＧｏｏｇｌｅＤｒａｃｏ、２０２２年５月２６日アクセス［Ｏｎｌｉｎｅ］、https://google.github.io/draco
Jean-Eudes Marvie, Olivier Mocquard, “[V-DMC][EE4.4-related] An efficient EdgeBreaker implementation,” April 2023, ISO/IEC JTC 1/SC 29/WG 7 m63344.
“WD 6.0 of V-DMC,” Jan. 2024, ISO/IEC JTC 1/SC 29/WG 7 N00822.
“Information technology - Coded Representation of Immersive Media - Part 5: Visual Volumetric Video-based Coding (V3C) and Video-based Point Cloud Compression (V-PCC),” ISO/IEC JTC 1/SC 29/WG 7, ISO/IEC 23090-5:2021(2E).
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術では、頂点数や面数を示すシンタックスのビット解析方法としてｕｅ（ｖ）を使うことがあるため、符号量が多い場合、ｕｅ（ｖ）の符号化効率が悪いという問題点があった。そこで、本発明は、上述の課題に鑑みてなされたものであり、符号化効率を向上させることができるメッシュ復号装置、メッシュ復号方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の第１の特徴は、メッシュ復号装置であって、イントラフレームのビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数を復号するイントラ復号部と、インターフレームのビットストリームから復号した動きベクトルと参照フレームの基本メッシュとを加算することで、基本メッシュを復号するインター復号部と、を備え、前記インター復号部は、ビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数又は動きベクトル数を復号することを要旨とする。
【０００６】
本発明の第２の特徴は、メッシュ復号方法であって、インターフレームのビットストリームから復号した動きベクトルと参照フレームの基本メッシュとを加算することで、基本メッシュを復号する工程を有し、前記工程において、ビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数又は動きベクトル数を復号することを要旨とする。
【０００７】
本発明の第３の特徴は、コンピュータを、メッシュ復号装置として機能させるプログラムであって、前記メッシュ復号装置は、イントラフレームのビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数を復号するイントラ復号部と、インターフレームのビットストリームから復号した動きベクトルと参照フレームの基本メッシュとを加算することで、基本メッシュを復号するインター復号部と、を備え、前記インター復号部は、ビットストリームから、現フレーム又は現サブメッシュの基本メッシュの頂点数又は動きベクトル数を復号することを要旨とする。
【発明の効果】
【０００８】
本発明によれば、符号化効率を向上させることができるメッシュ復号装置、メッシュ復号方法及びプログラムを提供することができる。
【図面の簡単な説明】
【０００９】
図１は、一実施形態に係るメッシュ処理システム１の構成の一例を示す図である。
図２は、一実施形態に係るメッシュ復号装置２００の機能ブロックの一例を示す図である。
図３Ａは、基本メッシュ及び細分割メッシュの一例を示す図である。
図３Ｂは、基本メッシュ及び細分割メッシュの一例を示す図である。
図４は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２の機能ブロックの一例を示す図である。
図５は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のイントラ復号部２０２Ｂの機能ブロックの一例を示す図である。
図６は、Ｐフレームの基本メッシュの頂点とＩフレームの基本メッシュの頂点との間の対応関係の一例を示す図である。

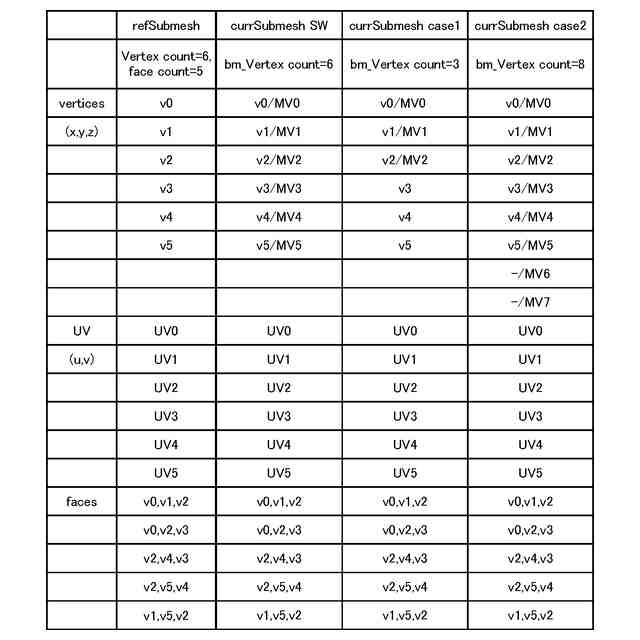

図７は、変更例１、変更例２-１について説明するための図である。
図８は、変更例２-２について説明するための図である。

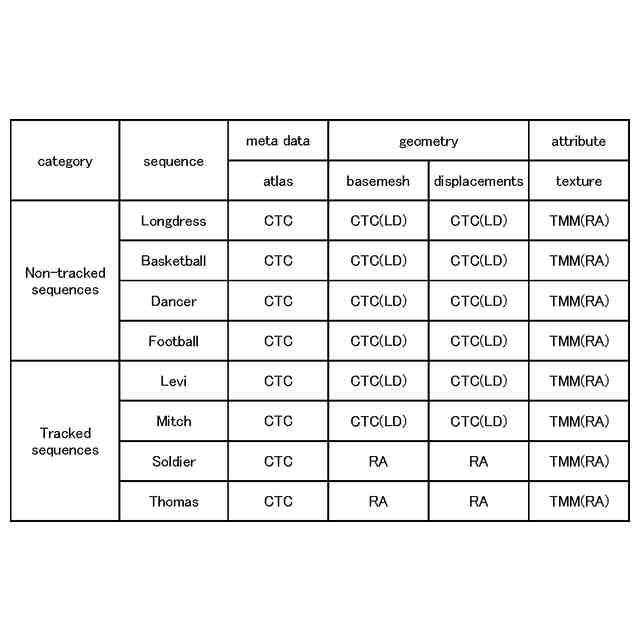

図９は、制御信号の符号化効率の測定結果の一例を示す図である。
図１０は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のインター復号部２０２Ｅの機能ブロックの一例を示す図である。
図１１は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のインター復号部２０２Ｅの動きベクトル予測部２０２Ｅ３による復号対象の頂点のＭＶＰの算出方法の一例を説明するための図である。
図１２は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のインター復号部２０２Ｅの動きベクトル予測部２０２Ｅ３の動作の一例を示すフローチャートを示す。
図１３は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のメッシュバッファ部２０２Ｃについて説明するための図である。
図１４は、一実施形態に係るメッシュ復号装置２００の基本メッシュ復号部２０２のメッシュバッファ部２０２Ｃについて説明するための図である。
図１５は、変更例２に係るメッシュ復号装置２００の基本メッシュ復号部２０２の変更例について説明するための図である。
図２１は、変更例２に係るメッシュ復号装置２００の基本メッシュ復号部２０２の変更例について説明するための図である。
図１７は、ＮＡＬヘッダの一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態について、図面を参照しながら説明する。なお、以下の実施形態における構成要素は、適宜、既存の構成要素等との置き換えが可能であり、また、他の既存の構成要素との組み合わせを含む様々なバリエーションが可能である。したがって、以下の実施形態の記載をもって、特許請求の範囲に記載された発明の内容を限定するものではない。
（【００１１】以降は省略されています）
