特許ウォッチ

公開番号2025154113
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056931
出願日2024-03-29
発明の名称基地局装置、端末装置及び無線通信方法
出願人KDDI株式会社
代理人個人,個人,個人
主分類H04W 72/1268 20230101AFI20251002BHJP(電気通信技術)
要約【課題】PUSCHの同一時間スロットでの端末多重数の拡大を図る。
【解決手段】基地局装置は、PUSCH(Physical Uplink Shared Channel)を割り当てる端末に対して、PUSCHで送信するデータ信号に使用する復調用参照信号をPUSCHで送信しない時間スロットを指定するスケジューリング情報をPDCCH(Physical Downlink Control Channel)で送信する制御部を備える。

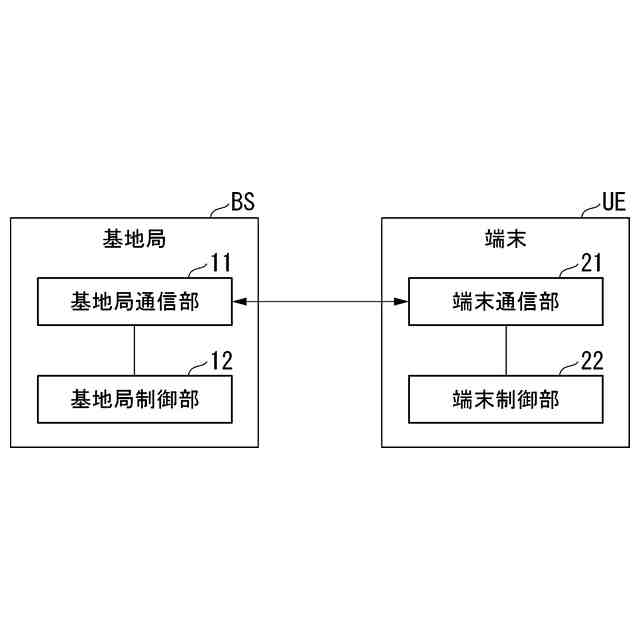

【選択図】図1
特許請求の範囲【請求項１】
ＰＵＳＣＨ（Physical Uplink Shared Channel）を割り当てる端末に対して、ＰＵＳＣＨで送信するデータ信号に使用する復調用参照信号をＰＵＳＣＨで送信しない時間スロットを指定するスケジューリング情報をＰＤＣＣＨ（Physical Downlink Control Channel）で送信する制御部、
を備える基地局装置。
続きを表示（約 610 文字）【請求項２】
ＰＵＳＣＨで復調用参照信号が送信されずに送信されたデータ信号に対して、過去の復調用参照信号によるチャネル推定結果を使用して復調を行う通信部、
を備える請求項１に記載の基地局装置。
【請求項３】
ＰＵＳＣＨ（Physical Uplink Shared Channel）が割り当てられ且つＰＵＳＣＨで送信するデータ信号に使用する復調用参照信号をＰＵＳＣＨで送信しない時間スロットを指定するスケジューリング情報をＰＤＣＣＨ（Physical Downlink Control Channel）で受信した場合に、前記スケジューリング情報で指定されたＰＵＳＣＨの前記時間スロットで復調用参照信号を送信しない制御部、
を備える端末装置。
【請求項４】
基地局が、ＰＵＳＣＨ（Physical Uplink Shared Channel）を割り当てる端末に対して、ＰＵＳＣＨで送信するデータ信号に使用する復調用参照信号をＰＵＳＣＨで送信しない時間スロットを指定するスケジューリング情報をＰＤＣＣＨ（Physical Downlink Control Channel）で送信し、
端末が、前記スケジューリング情報をＰＤＣＣＨで受信し、前記スケジューリング情報で指定されたＰＵＳＣＨの前記時間スロットで復調用参照信号を送信しない、
無線通信方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基地局装置、端末装置及び無線通信方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、「３ＧＰＰ（登録商標）（3rd Generation Partnership Project）」で標準化されている移動通信システムにおいて、端末がＰＵＳＣＨ（Physical Uplink Shared Channel）の同一時間スロットでデータ信号と共に送信するＤＭＲＳ（DeModulation Reference Signal、復調用参照信号）が基地局においてデータ信号の復調に利用されている（例えば、非特許文献１参照）。図５は、従来のＤＭＲＳについて説明するための説明図である。図５に示されるように、ＰＵＳＣＨにおいて各時間スロットにＤＭＲＳ用のリソース（ＤＭＲＳリソース）が設けられる。ＤＭＲＳリソースでは、時間、周波数及び符号の領域により、互いに直交する複数のＤＭＲＳが多重される。互いに直交するＤＭＲＳの数（直交ＤＭＲＳ数）と同数の無線リンクは、基地局において干渉なしでチャネル推定が可能である。
【０００３】
図５の例では、ＰＵＳＣＨにおいて、４台の端末ＵＥ＿１，ＵＥ＿２，ＵＥ＿３，ＵＥ＿４のデータ信号が同一時間スロットでＭＩＭＯ多重されると共に、当該同一時間スロットのＤＭＲＳリソースにより当該４台の端末ＵＥ＿１，ＵＥ＿２，ＵＥ＿３，ＵＥ＿４の各ＤＭＲＳ（ＤＭＲＳ＿１，ＤＭＲＳ＿２，ＤＭＲＳ＿３，ＤＭＲＳ＿４）が多重される。基地局は、当該４台の端末（ＵＥ＿１，ＵＥ＿２，ＵＥ＿３，ＵＥ＿４）について、端末毎にＤＭＲＳによりデータ信号の復調を行う。端末ＵＥ＿１のデータ信号の復調にはＤＭＲＳ＿１が用いられ、端末ＵＥ＿２のデータ信号の復調にはＤＭＲＳ＿２が用いられ、端末ＵＥ＿３のデータ信号の復調にはＤＭＲＳ＿３が用いられ、端末ＵＥ＿４のデータ信号の復調にはＤＭＲＳ＿４が用いられる。各端末ＵＥ＿１，ＵＥ＿２，ＵＥ＿３，ＵＥ＿４は、ＰＵＳＣＨにおいて、自己がスケジューリングされた時間スロットでは、ＤＭＲＳとデータ信号の両方を送信する。言い換えれば、基地局は、ＰＵＳＣＨのスケジューリングにおいて、ＰＵＳＣＨを割り当てる端末に対して、同一時間スロットでＤＭＲＳリソースとデータ信号用のリソースの両方を割り当てる。
【０００４】
ここで、ＰＵＳＣＨにおいて同一時間スロットでの端末多重数の上限は、基地局のＭＩＭＯ信号検出性能、又は直交ＤＭＲＳ数により決まる。したがって、ＰＵＳＣＨにおいて、同一時間スロットで直交ＤＭＲＳ数を超える端末数のＭＩＭＯ多重を行うことはできない。ＰＵＳＣＨにおいて、ある時間スロットでＤＭＲＳが割り当てられなかった端末は、当該時間スロットではデータ信号を送信することができない。直交ＤＭＲＳ数は、非特許文献１の規定では２４である。したがって、非特許文献１の規定では、ＰＵＳＣＨにおいて同一時間スロットでの端末多重数は最大２４である。
【先行技術文献】
【非特許文献】
【０００５】
3GPP, TS 38.212, V18.1.0, 2023-12
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述したように、従来、ＰＵＳＣＨにおいて、同一時間スロットでの端末多重数は、直交ＤＭＲＳ数で制限される。
【０００７】
本発明は、このような事情を考慮してなされたものであり、その目的は、ＰＵＳＣＨの同一時間スロットでの端末多重数の拡大を図ることにある。
【課題を解決するための手段】
【０００８】
本発明の一態様は、ＰＵＳＣＨ（Physical Uplink Shared Channel）を割り当てる端末に対して、ＰＵＳＣＨで送信するデータ信号に使用する復調用参照信号をＰＵＳＣＨで送信しない時間スロットを指定するスケジューリング情報をＰＤＣＣＨ（Physical Downlink Control Channel）で送信する制御部、を備える基地局装置。
本発明の一態様は、上記の基地局装置において、ＰＵＳＣＨで復調用参照信号が送信されずに送信されたデータ信号に対して、過去の復調用参照信号によるチャネル推定結果を使用して復調を行う通信部、を備える基地局装置である。
【０００９】
本発明の一態様は、ＰＵＳＣＨ（Physical Uplink Shared Channel）が割り当てられ且つＰＵＳＣＨで送信するデータ信号に使用する復調用参照信号をＰＵＳＣＨで送信しない時間スロットを指定するスケジューリング情報をＰＤＣＣＨ（Physical Downlink Control Channel）で受信した場合に、前記スケジューリング情報で指定されたＰＵＳＣＨの前記時間スロットで復調用参照信号を送信しない制御部、を備える端末装置である。
【００１０】
本発明の一態様は、基地局が、ＰＵＳＣＨ（Physical Uplink Shared Channel）を割り当てる端末に対して、ＰＵＳＣＨで送信するデータ信号に使用する復調用参照信号をＰＵＳＣＨで送信しない時間スロットを指定するスケジューリング情報をＰＤＣＣＨ（Physical Downlink Control Channel）で送信し、端末が、前記スケジューリング情報をＰＤＣＣＨで受信し、前記スケジューリング情報で指定されたＰＵＳＣＨの前記時間スロットで復調用参照信号を送信しない、無線通信方法である。
【発明の効果】
（【００１１】以降は省略されています）
