特許ウォッチ

公開番号2025160754
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063521
出願日2024-04-10
発明の名称延焼防止シート、その製造方法およびそれを備えるバッテリー
出願人信越ポリマー株式会社
代理人めぶき弁理士法人,個人
主分類C09K 21/02 20060101AFI20251016BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】
断熱性と厚さ方向の圧力変化への順応性を示しつつ、高い耐熱性を有する延熱防止シート、その製造方法およびそれを備えるバッテリーを提供する。
【解決手段】
本発明は、複数の熱源同士の間に少なくとも配置され、熱源が過熱状態の際に他の熱源への伝熱を抑制して延焼を防止可能な延焼防止シート1であって、2枚の弾性発泡シート2と、金属酸化物を含む断熱シート3とを積層してなり、断熱シート3を2枚の弾性発泡シート2の間に挟むと共に、弾性発泡シート2の外周囲を封止した形態を有する延焼防止シート1、その製造方法および同シート1を備えるバッテリーに関する。
【選択図】図1
特許請求の範囲【請求項１】
複数の熱源同士の間に少なくとも配置され、前記熱源が過熱状態の際に他の熱源への伝熱を抑制して延焼を防止可能な延焼防止シートであって、
２枚の弾性発泡シートと、
金属酸化物を含む断熱シートと、
を積層してなり、
前記断熱シートを２枚の前記弾性発泡シートの間に挟むと共に、前記弾性発泡シートの外周囲を封止した形態を有することを特徴とする延焼防止シート。
続きを表示（約 840 文字）【請求項２】
前記弾性発泡シートが、いずれも発泡シリコーンゴムのシートであることを特徴とする請求項１に記載の延焼防止シート。
【請求項３】
前記断熱シートが、前記金属酸化物またはそれを含む材料として、シリカ、珪藻土およびタルクの少なくともいずれか１つを含むことを特徴とする請求項１に記載の延焼防止シート。
【請求項４】
前記断熱シートが、シリカ、エアロゲル、珪藻土およびタルクの少なくともいずれか一つを前記断熱シートの全質量に対して５０質量％以上含むことを特徴とする請求項３に記載の延焼防止シート。
【請求項５】
請求項１から４のいずれか１項に記載の延焼防止シートを製造する方法であって、
前記断熱シートの両面に、発泡剤を含む未硬化状態のシートを貼り合わせた積層体を作製する積層ステップと、
前記積層体を加熱して、前記未硬化状態のシートを発泡させて硬化する発泡・硬化ステップと、を含むことを特徴とする延焼防止シートの製造方法。
【請求項６】
前記発泡・硬化ステップが、前記未硬化状態のシートを加熱して発泡させる発泡ステップと、その後に前記発泡ステップより高温で加熱を行って、発泡したシートの硬化を促進する硬化ステップと、を含むことを特徴とする請求項５に記載の延焼防止シートの製造方法。
【請求項７】
前記断熱シートが、シリカ、珪藻土およびタルクの少なくともいずれか一つを前記断熱シートの全質量に対して５０質量％以上含むことを特徴とする請求項５に記載の延焼防止シートの製造方法。
【請求項８】
複数のバッテリーセルを筐体内に備えるバッテリーにおいて、
前記バッテリーセル同士の間および前記バッテリーセルと前記筐体との間の内、少なくとも前記バッテリーセル同士の間に、請求項１から４のいずれか１項に記載の延焼防止シートを備えることを特徴とするバッテリー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、延焼防止シート、その製造方法およびそれを備えるバッテリーに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
現在、世界中で、地球環境への負荷軽減を目的として、従来からのガソリン車あるいはディーゼル車を徐々に電気自動車に転換しようとする動きが活発化している。特に、フランス、オランダ、ドイツをはじめとする欧州諸国の他、中国でも、電気自動車の普及が進行してきている。電気自動車の普及には、高性能のバッテリーが必要である。
【０００３】
バッテリーの中には、放電時または充電時に熱暴走して発火や発煙等が生じるものもある。近年では、自動車用のバッテリーとして、筐体内に複数のバッテリーセルを並べて装着したものが知られている。このような複数のバッテリーセルが並べて装着されたバッテリーにおいて、１つのバッテリーセルから発火や発煙等が生じた場合、周囲のバッテリーセルに熱が伝わることにより、さらに大きな発火、発煙、爆発等の不具合が生じる虞がある。このような不具合による被害を最小限に抑えるため、異常高温になったバッテリーセルの熱を周囲のバッテリーセルに伝え難くする方法が検討されている。例えば、複数のバッテリーセル同士の間に、耐火材や断熱層等の延焼防止シートを設ける方法が知られている（特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－２０６６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
延焼防止シートとして、例えば、セラミックス製耐火シートを、バッテリーセル（単に「セル」ともいう。）の間に配置することが考えられる。しかし、バッテリーを構成するセルの容器は、放電時および／または充電時に過熱すると膨張する。よって、高硬度のセラミックス製のシートが、耐熱性（耐火性）に優れていても、クッション性に劣ることからセル間の延焼防止用途には適さない。
【０００６】
一方、樹脂製のシートは、断熱性およびクッション性に優れていても、耐熱性（耐火性）の点では、セラミックス製のシートに劣る。市場では、断熱性とクッション性を発揮でき、かつ高い耐熱性を有する延熱防止シートが求められている。このような要望に応えることは、「すべての人々の、安価かつ信頼できる持続可能な近代的エネルギーへのアクセスを確保する」という本出願人の持続可能な開発目標の達成にも資する。
【０００７】
本発明は、上記課題を解決するためになされたものであり、断熱性とクッション性を発揮でき、かつ高い耐熱性を有する延熱防止シート、その製造方法およびそれを備えるバッテリーを提供することを目的とする。
【課題を解決するための手段】
【０００８】
（１）上記目的を達成するための一実施形態に係る延焼防止シートは、複数の熱源同士の間に少なくとも配置され、前記熱源が過熱状態の際に他の熱源への伝熱を抑制して延焼を防止可能な延焼防止シートであって、
２枚の弾性発泡シートと、
金属酸化物を含む断熱シートと、
を積層してなり、
前記断熱シートを２枚の前記弾性発泡シートの間に挟むと共に、前記弾性発泡シートの外周囲を封止した形態を有する。
（２）別の実施形態に係る延焼防止シートは、好ましくは、前記弾性発泡シートが、いずれも発泡シリコーンゴムのシートであってもよい。
（３）別の実施形態に係る延焼防止シートは、好ましくは、前記断熱シートが、前記金属酸化物またはそれを含む材料として、シリカ、エアロゲル、珪藻土およびタルクの少なくともいずれか１つを含んでもよい。
（４）別の実施形態に係る延焼防止シートは、好ましくは、前記断熱シートが、シリカ、珪藻土およびタルクの少なくともいずれか１つを前記断熱シートの全質量に対して５０質量％以上含んでもよい。
（５）上記目的を達成するための一実施形態に係る延焼防止シートの製造方法は、前記断熱シートの両面に、発泡剤を含む未硬化状態のシートを貼り合わせた積層体を作製する積層ステップと、
前記積層体を加熱して、前記未硬化状態のシートを発泡させて硬化する発泡・硬化ステップと、を含む。
（６）別の実施形態に係る延焼防止シートの製造方法は、好ましくは、前記発泡・硬化ステップが、前記未硬化状態のシートを加熱して発泡させる発泡ステップと、その後に前記発泡ステップより高温で加熱を行って、発泡したシートの硬化を促進する硬化ステップと、を含んでもよい。
（７）別の実施形態に係る延焼防止シートの製造方法は、好ましくは、前記断熱シートが、シリカ、珪藻土およびタルクの少なくともいずれか１つを前記断熱シートの全質量に対して５０質量％以上含んでもよい。
（８）上記目的を達成するための一実施形態に係るバッテリーは、複数のバッテリーセルを筐体内に備えるバッテリーにおいて、
前記バッテリーセル同士の間および前記バッテリーセルと前記筐体との間の内、少なくとも前記バッテリーセル同士の間に、上述のいずれか１つの延焼防止シートを備える。
【発明の効果】
【０００９】
本発明によれば、断熱性とクッション性を発揮でき、かつ高い耐熱性を有する延熱防止シート、その製造方法およびそれを備えるバッテリーを提供することができる。
【図面の簡単な説明】
【００１０】

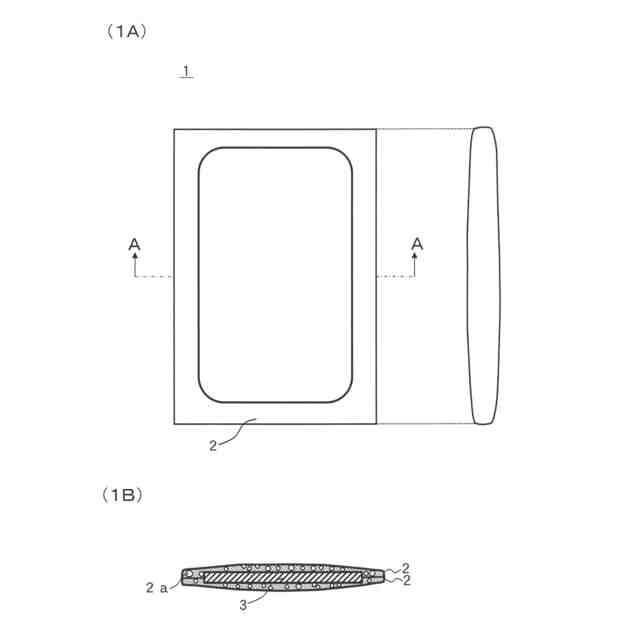

図１は、第１実施形態に係る延焼防止シートの正面図および側面図（１Ａ）、ならびにＡ－Ａ断面図（１Ｂ）を示す。

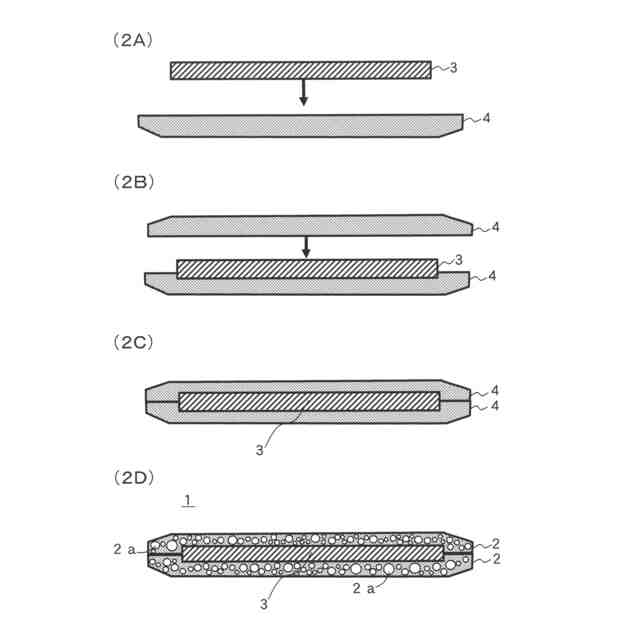

図２は、第１実施形態に係る延焼防止シートの製造過程を示す縦断面図（２Ａ，２Ｂ，２Ｃ，２Ｄ）を示す。

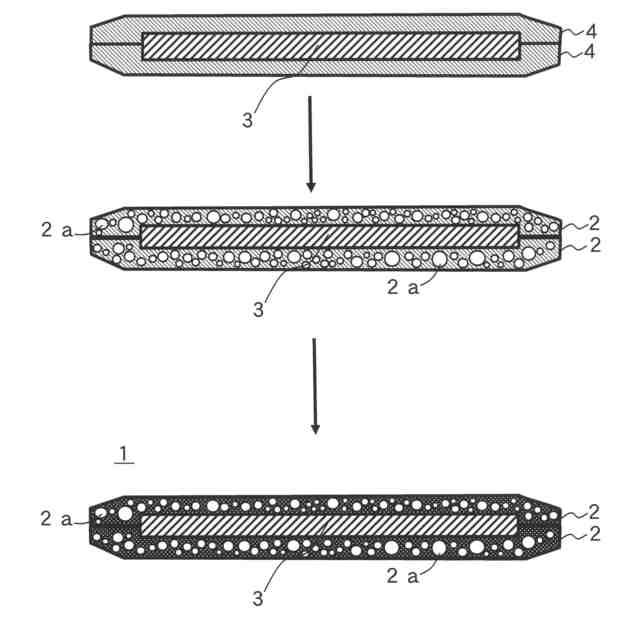

図３は、第２実施形態に係る延焼防止シートを製造する場合における熱処理過程を示す縦断面図である。

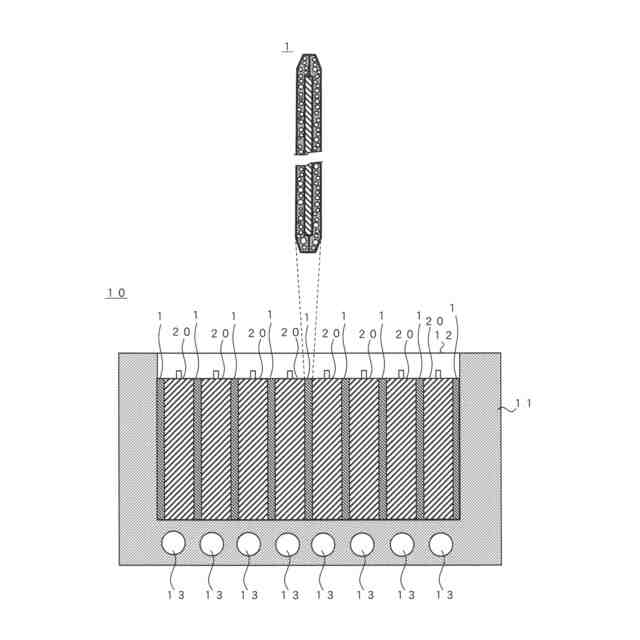

図４は、一実施形態に係るバッテリーの縦断面図および当該縦断面図におけるバッテリーセル同士の間に挟まれている１つの延焼防止シートの拡大図を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
