公開番号2025159724
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2025063882
出願日2025-04-08
発明の名称運搬用容器
出願人岐阜プラスチック工業株式会社
代理人弁理士法人北斗特許事務所
主分類B65D 77/04 20060101AFI20251014BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】外装容器の側方から内装容器を取り出すことができて、外装容器から内装容器を取り出しやすいうえ、蓋を被せた状態では外装容器から内装容器を取り出せないようにすることができる運搬用容器を提案する。
【解決手段】運搬用容器1は、上方に開放された収納空間S1を内部に有する外装容器2と、収納空間S1に配置される内装容器3と、内装容器3を上方から覆う蓋4と、を備える。外装容器2は、外装容器2の上端面から下方に切り欠かれ、かつ外側に向けて開口した切欠き部27を有する。内装容器3は、切欠き部27の底面から上方に離れた位置に向けて突出する突出部33を有する。蓋4は、突出部33の上方に位置する蓋外周部41と、蓋外周部41から下方に延び、突出部33を外側から覆う覆い部43と、を有する。
【選択図】図9
特許請求の範囲【請求項１】
上方に開放された収納空間を内部に有する外装容器と、
前記収納空間に配置される内装容器と、
前記内装容器を上方から覆う蓋と、を備え、
前記外装容器は、前記外装容器の上端面から下方に切り欠かれ、かつ外側に向けて開口した切欠き部を有し、
前記内装容器は、前記切欠き部の底面から上方に離れた位置に向けて突出する突出部を有し、
前記蓋は、前記突出部の上方に位置する蓋外周部と、
前記蓋外周部から下方に延び、前記突出部を外側から覆う覆い部と、を有する、
運搬用容器。
続きを表示（約 360 文字）【請求項２】
前記覆い部は、前記切欠き部の外側に位置する、
請求項１に記載の運搬用容器。
【請求項３】
前記蓋は、
前記蓋外周部の外周縁部から下方に延びた周壁部を有し、
前記周壁部の一部が、前記覆い部である、
請求項１又は２に記載の運搬用容器。
【請求項４】
前記内装容器は、
前記収納空間に配置される容器本体部と、
前記容器本体部の上端部から外側に突出したフランジと、を有し、
前記フランジの一部が、前記突出部を構成している、
請求項１又は２に記載の運搬用容器。
【請求項５】
前記突出部は、突出方向の先端が前記切欠き部よりも内側に位置するように設けられている、
請求項１に記載の運搬用容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、運搬用容器に関し、より詳しくは、外装容器と内装容器と蓋とを備える運搬用容器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、上面が開放された直方体の形状を有する外装容器と、外装容器内に収容される内装トレーとが記載されている。
【０００３】
内装トレーは、その全体が、外装容器内に収容されており、外装容器に内側から接することによって、外装容器内で位置決めがなされている。
【先行技術文献】
【特許文献】
【０００４】
特許第７２０５８７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に記載の内装トレーを収容した外装容器では、外装容器と内装トレーとの間に隙間がなく、手や自動機によって内装トレーを取り出しにくい。また、この内装トレーを収容した外装容器では、外装容器の側方から内装トレーを取り出すことができない。
【０００６】
上記事情に鑑みて、本開示は、外装容器の側方から内装容器を取り出すことができて、外装容器から内装容器を取り出しやすいうえ、蓋を被せた状態では外装容器から内装容器を取り出せないようにすることができる運搬用容器を提案することを、目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本開示に係る一態様の運搬用容器は、上方に開放された収納空間を内部に有する外装容器と、前記収納空間に配置される内装容器と、前記内装容器を上方から覆う蓋と、を備える。前記外装容器は、前記外装容器の上端面から下方に切り欠かれ、かつ外側に向けて開口した切欠き部を有する。前記内装容器は、前記切欠き部の底面から上方に離れた位置に向けて突出する突出部を有する。前記蓋は、前記突出部の上方に位置する蓋外周部と、前記蓋外周部から下方に延び、前記突出部を外側から覆う覆い部と、を有する。
【発明の効果】
【０００８】
本開示に係る一態様の運搬用容器では、外装容器の側方から内装容器を取り出すことができて、外装容器から内装容器を取り出しやすいうえ、蓋を被せた状態では外装容器から内装容器を取り出せないようにすることができる。
【図面の簡単な説明】
【０００９】
図１は、一実施形態の運搬用容器を示す斜視図である。
図２は、同上の運搬用容器の蓋を取り外した状態を示す斜視図である。
図３は、同上の運搬用容器が備える外装容器を示す斜視図である。
図４Ａは、同上の外装容器を示す平面図であり、図４Ｂは、図４ＡのＡ部分を示す斜視図である。

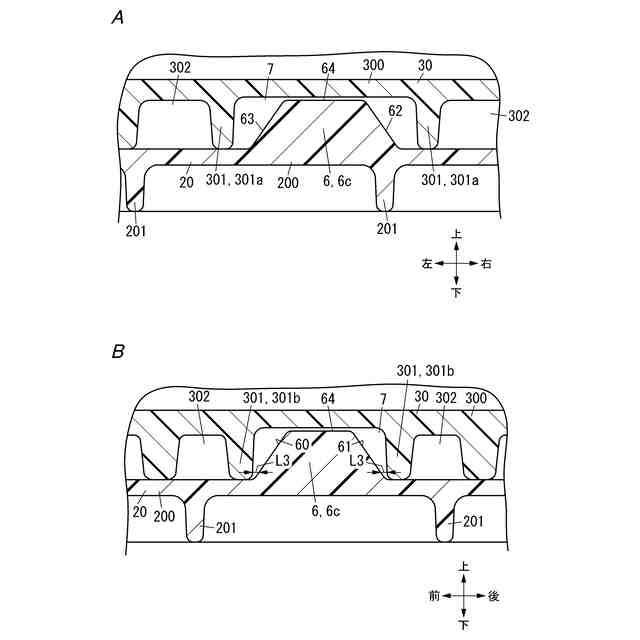

図５Ａ，図５Ｂは、同上の運搬用容器が備える外装容器と内装容器が有する位置決め部を示す断面図であり、図５Ａは、図４ＡのＢ－Ｂ線に対応する部分における断面図であり、図５Ｂは、図４ＡのＣ－Ｃ線に対応する部分における断面図である。
図６は、同上の内装容器を示す斜視図である。
図７は、同上の内装容器を示す下面図である。
図８は、図１のＤ部分を示す斜視図である。

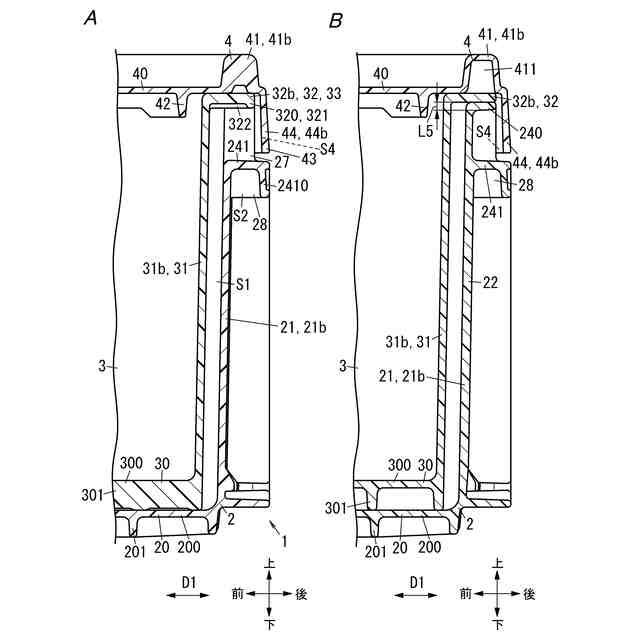

図９Ａは、図８のＥ－Ｅ線における断面図であり、図９Ｂは、図８のＦ－Ｆ線における断面図である。
図１０は、図９Ａの一部を拡大して示す断面図である。
図１１は、同上の運搬用容器の変形例を示す断面図であり、図８のＥ－Ｅ線に対応する部分における図である。
【発明を実施するための形態】
【００１０】
（一実施形態）
１．概要
図１及び図９Ａに示す一実施形態の運搬用容器１は、上方に開放された収納空間Ｓ１を内部に有する外装容器２と、収納空間Ｓ１に配置される内装容器３と、内装容器３を上方から覆う蓋４と、を備える。外装容器２は、外装容器２の上端面から下方に切り欠かれ、かつ外側に向けて開口した切欠き部２７を有する。内装容器３は、切欠き部２７の底面から上方に離れた位置に向けて突出する突出部３３を有する。蓋４は、突出部３３の上方に位置する蓋外周部４１と、蓋外周部４１から下方に延び、突出部３３を外側から覆う覆い部４３と、を有する。
（【００１１】以降は省略されています）
