公開番号2025159711
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2025059337
出願日2025-03-31
発明の名称液体加熱容器
出願人ゼジアンシャオシンスーポアドメスティックエレクトリカルアプライアンスカンパニーリミテッド
代理人弁理士法人谷・阿部特許事務所
主分類A47J 27/21 20060101AFI20251014BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】ケトル本体が傾倒され、いずれかの通路の入口が収容室内の液面より下に位置される場合でも、蒸気を正常に排出することができ、液体加熱容器の安全性が向上する液体加熱容器に関する。
【解決手段】容器本体と、容器本体に覆われる容器蓋とを備え、容器蓋は第1通路と第2通路とを有し、第1通路は第1入口と第1出口とを有し、第2通路は第2入口と第2出口とを有し、第1入口および第2入口は容器本体の内部キャビティと連通され第1出口および第2出口は外部と連通される。容器蓋は、第1通路内に設置された第1スペーサをさらに有し、第1スペーサは、高さ方向に沿って第2入口に投影した投影が第2入口の少なくとも一部と重なり、第1スペーサは、第1通路および第2通路がお互いに独立するために第1入口と第2入口とを隔てるように構成される。

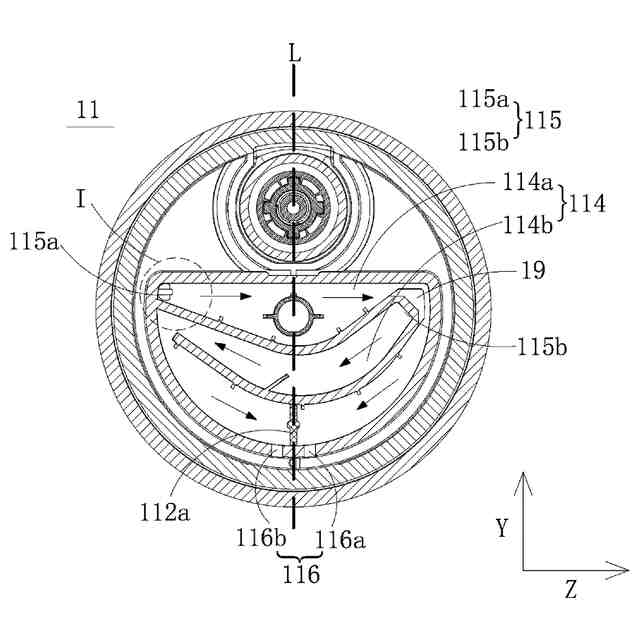

【選択図】図2
特許請求の範囲【請求項１】
容器本体（１２）と、前記容器本体（１２）に覆われる容器蓋（１１）とを備え、

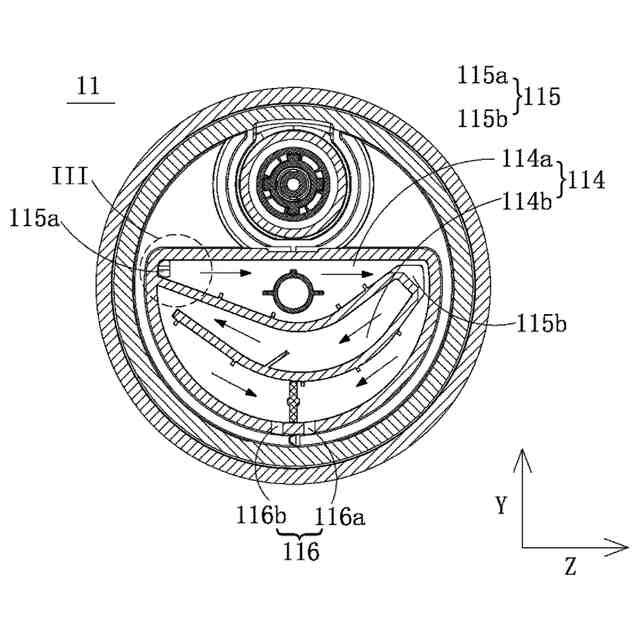

前記容器蓋（１１）は、第１通路（１１４ａ）と第２通路（１１４ｂ）とを有し、前記第１通路（１１４ａ）は第１入口（１１５ａ）と第１出口（１１６ａ）とを有し、前記第２通路（１１４ｂ）は第２入口（１１５ｂ）と第２出口（１１６ｂ）とを有し、前記第１入口（１１５ａ）および前記第２入口（１１５ｂ）は前記容器本体（１２）の内部キャビティと連通され、前記第１出口（１１６ａ）および前記第２出口（１１６ｂ）は外部と連通され、
前記容器蓋（１１）は、第１スペーサ（１９）をさらに有し、前記第１スペーサ（１９）は前記第１通路（１１４ａ）内に位置され、前記第１スペーサ（１９）が第１方向に沿って前記第２入口（１１５ｂ）に投影した投影は、前記第２入口（１１５ｂ）の少なくとも一部と重なり、前記第１スペーサ（１９）は、前記第１入口（１１５ａ）と前記第２入口（１１５ｂ）とを隔てるように構成される、液体加熱容器。
続きを表示（約 1,600 文字）【請求項２】
前記第１スペーサ（１９）は、互いに接続される第１頂壁（１９１）と第１側壁（１９２）とを備え、前記第１側壁（１９２）は前記第２入口（１１５ｂ）の一部を囲み、前記第１頂壁（１９１）は、第１方向に沿って、前記第２入口（１１５ｂ）の上方に位置される、請求項１に記載の液体加熱容器。
【請求項３】

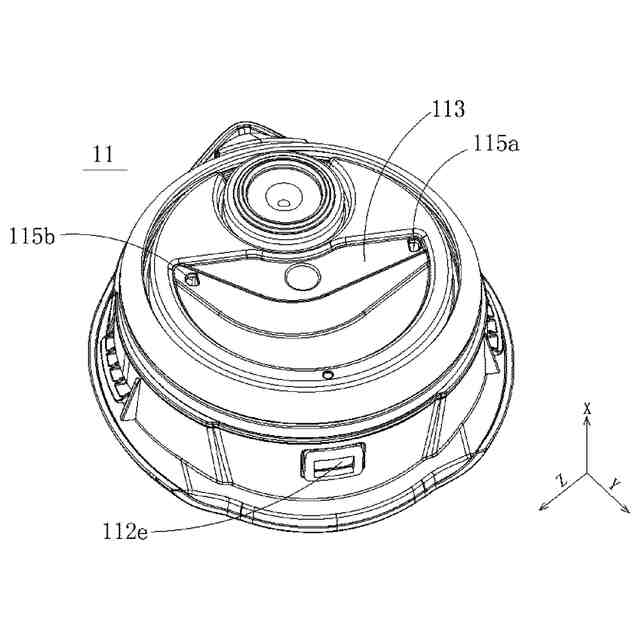

前記容器蓋（１１）は第１底壁（１１３ｅ）を有し、前記容器本体（１２）は第２底壁を有し、前記第２入口（１１５ｂ）は前記第１底壁（１１３ｅ）の第１位置に設置され、前記第１位置は、前記第１底壁（１１３ｅ）と前記容器本体（１２）の前記第２底壁との間の距離が最小となる位置である、請求項１に記載の液体加熱容器。
【請求項４】
前記容器蓋（１１）は第２スペーサ（１１２ａ）をさらに有し、前記第２スペーサ（１１２ａ）は第１出口（１１６ａ）と第２出口（１１６ｂ）とを隔てる、請求項１に記載の液体加熱容器。
【請求項５】
前記第２スペーサ（１１２ａ）は第２方向に沿って延びて、前記第１入口（１１５ａ）および前記第２入口（１１５ｂ）は前記第２スペーサ（１１２ａ）が位置される直線に対して対称に配置される、請求項４に記載の液体加熱容器。
【請求項６】
前記容器蓋（１１）は、第１凸リブ（１１３ａ）、第２凸リブ（１１３ｂ）および第２スペーサ（１１２ａ）を有し、
前記第１凸リブ（１１３ａ）および前記第２凸リブ（１１３ｂ）は、ともに前記第１方向に沿って突出し、前記第２凸リブ（１１３ｂ）は、前記第１凸リブ（１１３ａ）に囲まれる空間に位置され、前記第１凸リブ（１１３ａ）、前記第２凸リブ（１１３ｂ）、前記第２スペーサ（１１２ａ）および前記容器蓋（１１）は、前記第１通路（１１４ａ）および前記第２通路（１１４ｂ）を囲んで形成し、
前記第１出口（１１６ａ）および前記第２出口（１１６ｂ）は前記第１凸リブ（１１３ａ）に設置される、請求項１から請求項５のいずれか一項に記載の液体加熱容器。
【請求項７】
前記第２凸リブ（１１３ｂ）は、互いに接続される第１セクション（１１３ｃ）と第２セクション（１１３ｄ）とを備え、前記第１セクション（１１３ｃ）および前記第２セクション（１１３ｄ）は屈曲構造であり、前記第１セクション（１１３ｃ）の一端は前記第１凸リブ（１１３ａ）に接続され、前記第１セクション（１１３ｃ）の他端は前記第２セクション（１１３ｄ）の一端に接続され、前記第２セクション（１１３ｄ）の他端と前記第１凸リブ（１１３ａ）との間には隙間が設けられ、それによって、前記第１通路（１１４ａ）および前記第２通路（１１４ｂ）は屈曲構造である、請求項６に記載の液体加熱容器。
【請求項８】
前記第１スペーサ（１９）は、前記第１通路（１１４ａ）の屈曲位置に位置される、請求項７に記載の液体加熱容器。
【請求項９】
前記容器蓋（１１）は、第１方向に沿って着脱可能に接続される上部蓋（１１１）、中間蓋（１１２）及び下部蓋（１１３）を備え、前記第１凸リブ（１１３ａ）、前記第２凸リブ（１１３ｂ）、前記第２スペーサ（１１２ａ）、前記中間蓋（１１２）及び前記下部蓋（１１３）は前記第１通路（１１４ａ）及び前記第２通路（１１４ｂ）を囲んで形成する、請求項６に記載の液体加熱容器。
【請求項１０】
前記第１凸リブ（１１３ａ）および前記第２凸リブ（１１３ｂ）は、前記下部蓋（１１３）に設置され、前記中間蓋（１１２）は第３凸リブ（１１２ｂ）を有し、前記第３凸リブ（１１２ｂ）および前記中間蓋（１１２）は、第１凹部（１１２ｃ）および第２凹部（１１２ｄ）を囲んで形成し、前記第１凸リブ（１１３ａ）は、前記第１凹部（１１２ｃ）に嵌合され、前記第２凸リブ（１１３ｂ）は、前記第２凹部（１１２ｄ）に嵌合される、請求項９に記載の液体加熱容器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、家庭用電化製品の技術分野に関し、特に、液体加熱容器に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
液体加熱容器は通常、容器蓋、容器本体、および加熱部を含み、加熱過程において、容器本体内の液体は蒸気を発生させるため、この蒸気を排出して、容器本体内外の気圧を均衡させる必要がある。容器蓋は、入口、通路、および出口を備え、蒸気は入口から通路に入り、通路を通過した後、出口から排出される。しかし、容器本体が片側に傾けられる場合、容器本体内の液面が傾斜し、入口が液面より下に位置されるおそれがある。その結果、容器本体内の蒸気が通路から排出されなくなり、液体加熱容器の使用安全性を影響する。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本開示は、従来技術において液体加熱容器を傾けて注ぐ際に容器蓋内の通路を正常に使用できないという課題を解決するのに役立つ液体加熱容器を提供する。
【課題を解決するための手段】
【０００４】
本出願の実施形態は、液体加熱容器を提供し、液体加熱容器は容器本体と、容器蓋とを備え、容器蓋は容器本体に覆われる。容器蓋は、第１通路と第２通路とを有し、第１通路は第１入口と第１出口とを有し、第２通路は第２入口と第２出口とを有し、第１入口および第２入口は容器本体の内部キャビティと連通され、第１出口および第２出口は外部と連通される。容器蓋は、第１スペーサをさらに有し、第１スペーサは第１通路内に設置され、第１スペーサが第１方向に沿って第２入口に投影した投影は、第２入口の少なくとも一部と重なり、第１スペーサは、第１入口と第２入口とを隔てるように構成される。
【０００５】
本実施形態において、容器蓋に第１通路と第２通路が設置されるため、液体加熱容器の加熱プロセス中に、容器本体内の液体が加熱されて沸騰することで発生する蒸気は、容器本体の内部キャビティと連通される第１入口と第２入口を介して、それぞれ第１通路と第２通路に入り、第１通路と第２通路を流れた後、外部と連通される第１出口と第２出口を介して排出され、それによって、容器本体の内部キャビティに蒸気の滞留による過剰な圧力上昇を防止し、液体加熱容器の安全性が向上する。容器蓋内に第１通路と第２通路を設置することで、蒸気の排出速度をさらに向上させることができる。同時に、本実施形態において、第１スペーサが第１入口と第２入口を隔てるために第１通路に設置され、それによって、第１通路と第２通路がお互いに独立する。ケトル本体が傾倒され、いずれかの通路の入口が収容室内の液面より下に位置される場合でも、他の通路が正常に使用でき、それによって、蒸気を正常に排出することができ、液体加熱容器の安全性が向上する。また、第１スペーサが第１方向に沿って第２入口に投影した投影は、第２入口の少なくとも一部と重なり、それによって、第２入口の少なくとも一部が第１方向に沿った第１通路の投影と重なり、第１入口と第２入口の配置が容易となる。
【０００６】
具体的な実施形態において、前記第１スペーサは、互いに接続される第１頂壁と第１側壁とを備え、前記第１側壁は前記第２入口の一部を囲み、前記第１頂壁は、第１方向に沿って、前記第２入口の上方に位置される。
【０００７】
本実施形態において、第１頂壁は第２入口の上方に位置され、すなわち、第１頂壁と第２入口との間には第１方向に沿って隙間があり、第１側壁は第２入口の一部を囲み、すなわち、第１側壁は第１開口部を有し、第２通路は第１開口部を介して容器本体の内部キャビティに接続することができる。第１スペーサが第１入口と第２入口とを隔てることを前提として、第２通路は第１開口部を介して容器本体の内部キャビティに接続することができ、それによって、蒸気が第２通路から排出されることができる。同時に、液体が第２入口を通じて第２通路に流入する際に、液体は第１スペーサの第１頂壁および第１側壁に衝突し、液体の一部が容器本体の内部キャビティに回流することで、第２通路に流入する液体の量が抑制され、液体の漏洩が低減される。
【０００８】
具体的な実施形態において、前記容器蓋は第１底壁を有し、前記容器本体は第２底壁を有し、前記第２入口は前記第１底壁の第１位置に設置され、前記第１位置は、前記第１底壁と前記容器本体の前記第２底壁との間の距離が最小となる位置である。
【０００９】
本実施形態において、第１方向に沿って、第２入口は第１底壁の最も低い位置に配置されるため、第２入口を通じて通路に流入した少量の液体は、第１底壁の案内によって再び第２入口にある位置に回流することができ、それによって、第２通路内で液体が溜まることを防止し、液体加熱容器の漏れ防止効果をさらに向上させることができる。さらに、蒸気が第２通路を流れる際、蒸気が冷却されて凝縮水が生成されるため、第２入口は第１方向に沿って第１底壁の第１位置に設置され、それによって、凝縮水が再び第２入口に回流しやすくなり、そして、凝縮水が第２入口を通じて容器本体の内部キャビティに回流することで、凝縮水が通路内に溜まるのを防止することができる。また、第２入口が第１底壁の最も低い位置に設置されることで、第１スペーサにおける第１通路の第１方向に沿った寸法を大きくすることができ、その結果、当該位置における第１通路の流路断面積が増大し、蒸気の流通性が向上する。
【００１０】
具体的な実施形態において、前記容器蓋は第２スペーサをさらに有し、前記第２スペーサは第１出口と第２出口とを隔てる。
（【００１１】以降は省略されています）
