公開番号2025159699
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2025024879
出願日2025-02-19
発明の名称角度センサ
出願人ミネベアミツミ株式会社
代理人弁理士法人NYTパートナーズ
主分類H02K 24/00 20060101AFI20251014BHJP(電力の発電,変換,配電)
要約【課題】カバーの強度を損なうことなくステータスタックの厚さのばらつきを吸収してステータスタックを固定することができる角度センサを提供する
【解決手段】回転軸方向を中心とする周方向に延在するステータ100と、中心に対して距離をなす径方向においてステータ100と対向するロータ30と、ステータ100に装着されたインシュレータ120と、インシュレータ120に巻回されたコイル126と、ステータ100の一部を覆うカバー50と、Oリング40とを備えたレゾルバ1である。回転軸方向において、Oリング40は、ステータ100とカバー50に挟まれている。
【選択図】図1

特許請求の範囲【請求項１】
回転軸方向を中心とする周方向に延在するステータと、
前記中心に対して距離をなす径方向において前記ステータと対向するロータと、
前記ステータに固定された絶縁部材と、
前記絶縁部材に巻回された導線と、
前記ステータの一部を覆うカバーと、
弾性体と、
を備え、
前記回転軸方向において、前記弾性体は、前記ステータと前記カバーに挟まれている、
角度センサ。
続きを表示（約 770 文字）【請求項２】
前記弾性体は、前記カバーによって前記ステータに向かって付勢されている、
請求項１に記載の角度センサ。
【請求項３】
前記ステータを収容するハウジングを備え、
前記ハウジングは、前記回転軸方向において、一方の端部と他方の端部を備え、
前記回転軸方向において、前記ハウジングの前記他方の端部の面と前記ステータは接触しており、
前記回転軸方向において、前記ハウジングの前記一方の端部の面は、前記ステータに隣接して前記弾性体に対向する、
請求項１または２に記載の角度センサ。
【請求項４】
前記軸方向において、前記ハウジングの前記一方の端部の面は前記弾性体を介して前記カバーと対向する、
請求項３に記載の角度センサ。
【請求項５】
前記絶縁部材は、環状の壁を備え、
前記ハウジングは、前記絶縁部材の前記環状の壁を囲む、環状の壁を備え、
径方向において、前記絶縁部材の環状の壁は、前記ハウジングの環状の壁に前記弾性体を介して対向する、
請求項１または２に記載の角度センサ。
【請求項６】
前記カバーは、径方向に延在する部分と、当該部分を囲む筒とを備え、
回転軸方向において、前記径方向に延在する部分は前記弾性体と接触している、
請求項３に記載の角度センサ。
【請求項７】
径方向において、前記径方向に延在する部分は前記導線と対向する、
請求項６に記載の角度センサ。
【請求項８】
前記筒は、径方向に延びる係合部を備え、
前記ハウジングは、前記係合部と係合する被係合部を備える、
請求項６または７に記載の角度センサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レゾルバ等の角度センサに係り、特に、ステータの固定構造の改良に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、モータや発電機などの回転電機の回転角を検出する手段として、レゾルバが知られている。レゾルバは、ケースにステータを固定し、ステータの内側にロータを配置して構成されている。ステータは、ステータスタックに、インシュレータを装着して導線を巻回して構成されている。
【０００３】
ステータスタックは、板状のステータコアを積層して互いにカシメ固定したものであるため、厚さにばらつきが生じることがある。したがって、ステータスタックの厚さのばらつきを吸収できるステータの固定構造が要望されている。特許文献１に開示されたレゾルバでは、ケース１２に検出ステータ３２を固定するに際して、リング状の係止部材５１で検出ステータ３２の縁部をケース１２の一部に押圧することで検出ステータ３２をケース１２に固定している。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２３７６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１におけるレゾルバでは、多段状の凹部４０に、凹部４０の形状に合わせた形状の係止部材５１を装着し、平板状のフランジ部５４に形成した複数の切欠部５７の間の可撓部５８で検出ステータ３２の縁部を押圧する構成である。このため、可撓部５８の強度が低下して検出ステータ３２の固定の信頼性に欠けるという懸念がある。また、係止部材５１のようなカバーに、オイルや塵埃などの異物混入対策の機能を持たせたいとの要望があった。
【０００６】
本発明は、上記事情に鑑みてなされたもので、カバーの強度を損なうことなくステータスタックの厚さのばらつきを吸収してステータスタックを固定することができ、さらに、カバーに異物混入対策の機能を持たることが可能な角度センサを提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明は、回転軸方向を中心とする周方向に延在するステータと、前記中心に対して距離をなす径方向において前記ステータと対向するロータと、前記ステータに装着された絶縁部材と、前記絶縁部材に巻回された導線と、前記ステータの一部を覆うカバーと、弾性体と、を備え、前記回転軸方向において、前記弾性体は、前記ステータと前記カバーに挟まれている、角度センサである。
【０００８】
本発明によれば、ステータが弾性体により押圧されるので、ステータスタックの厚さのばらつきを吸収しつつステータを固定することができる。
【図面の簡単な説明】
【０００９】

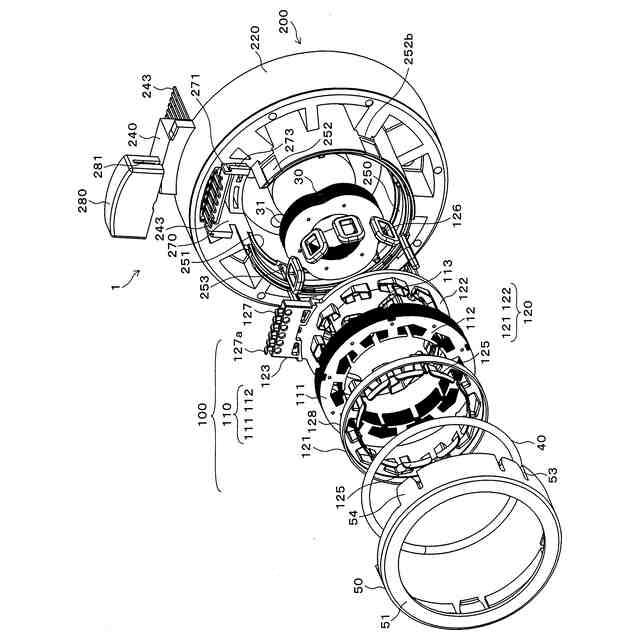

本発明の実施形態のレゾルバを示す分解斜視図である。

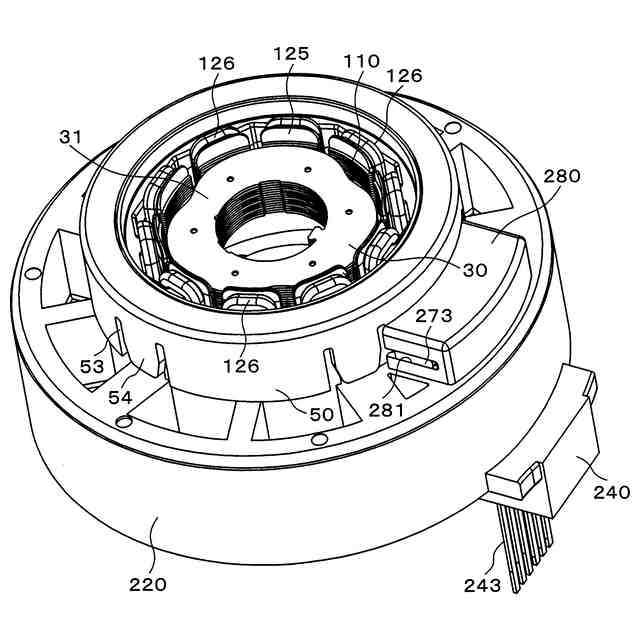

実施形態のレゾルバの斜視図である。

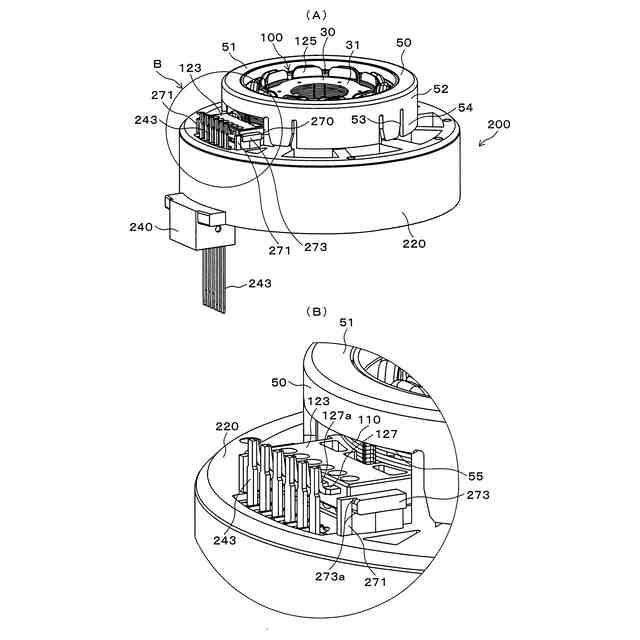

（Ａ）は実施形態の端子ピンカバーを外した状態のレゾルバを示す斜視図であり、（Ｂ）は（Ａ）の矢印Ｂで示す部分の拡大図である。
（Ａ）実施形態のレゾルバの断面図であり、（Ｂ）は（Ａ）の矢印Ｂで示す部分の拡大図である。

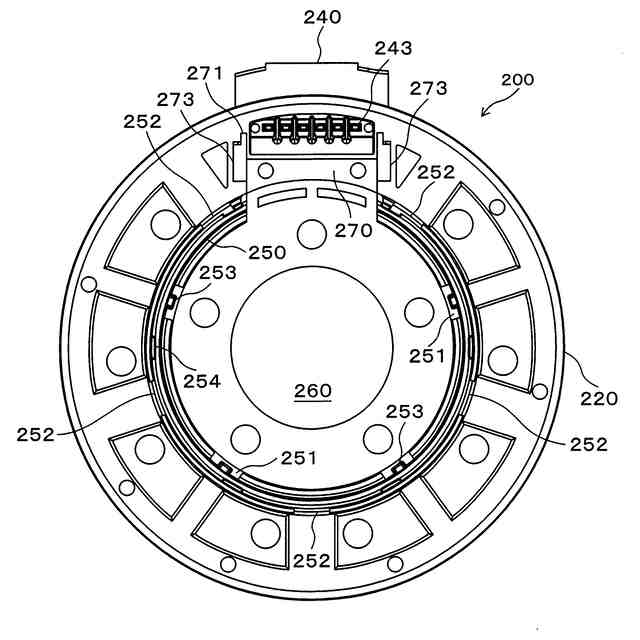

実施形態におけるハウジングの平面図である。

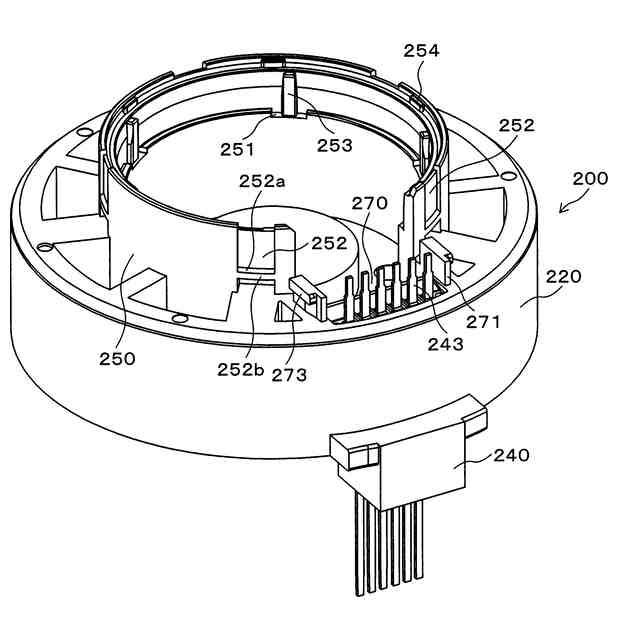

実施形態におけるハウジングの斜視図である。

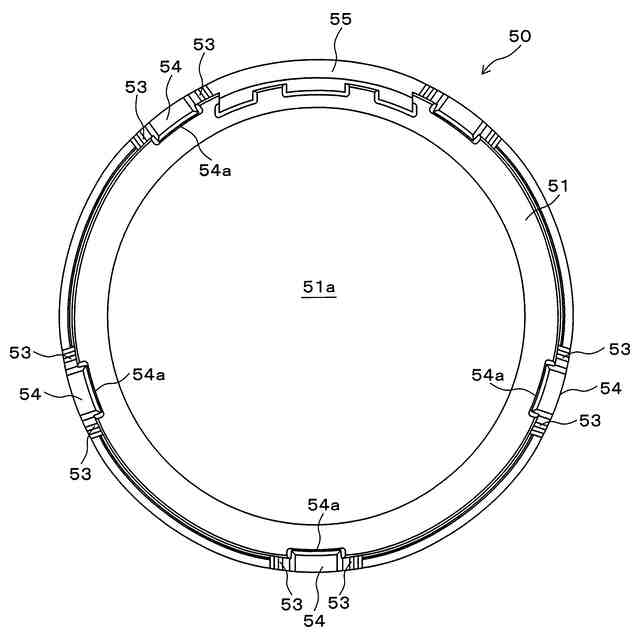

実施形態におけるカバーの裏面図である。
実施形態におけるカバーの裏面側から視た斜視図である。
【発明を実施するための形態】
【００１０】
１．レゾルバの全体構成
図１に本発明の実施形態のレゾルバ（角度センサ）１を示す。レゾルバ１は、ＶＲ（バリアブルリラクタンス）型レゾルバである。レゾルバ１は、ハウジング２００を備えている。ハウジング２００にはステータ１００が固定され、ステータ１００の内側にはロータ３０が配置されている。また、ステータ１００にはＯリング４０を介してカバー５０が装着されている。以下、各構成要素の詳細について説明する。
（【００１１】以降は省略されています）
