公開番号2025159516
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062139
出願日2024-04-08
発明の名称鍛造用金型装置
出願人株式会社ヤマナカゴーキン
代理人弁理士法人朝日奈特許事務所
主分類B21J 13/04 20060101AFI20251014BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】鍛造時に必要なプレス機の能力が、低くても、十分にワークの鍛造ができる鍛造用金型装置を提供する。
【解決手段】ガイドポスト5がピストン8を有し、このピストン8を、基盤1に固着の油圧バレル部6に、昇降可能に収容して、ガイドポスト5がタイロッド機能を発揮する。
【選択図】図2
特許請求の範囲【請求項１】
プレス機（Ｐ）の下方の基盤（１）と上方のプレスラム（２）との間に設置されるダイセット（Ｄｓ）が、上ダイ（11）を有する第１ダイホルダ（３）と、下ダイ（12）を有する第２ダイホルダ（４）と、上記第１ダイホルダ（３）と第２ダイホルダ（４）とを平面視で左右前後に位置ずれしないように保持しつつ上記第１ダイホルダ（３）を昇降案内するガイドポスト（５）とを、具備した鍛造用金型装置に於て、
上記ガイドポスト（５）は、上記基盤（１）に固着の油圧バレル部（６）に昇降可能として収容されたピストン（８）に、連結され、
上記ガイドポスト（５）は、上記第１ダイホルダ（３）と第２ダイホルダ（４）を相互接近させるタイロッド機能を発揮するように構成されている
ことを特徴とする鍛造用金型装置。
続きを表示（約 290 文字）【請求項２】
上記ガイドポスト（５）による上記タイロッド機能の発揮によって、上記第１ダイホルダ（３）と第２ダイホルダ（４）が相互接近して、上ダイ（11）と下ダイ（12）が閉塞した状態を保ち、かつ、被鍛造ワーク（Ｗ）を下ダイ（12）にて保持した状態下で、成形ピン（10）は、その上端部（10Ａ）が、第１ダイホルダ（３）の上面（３Ａ）から突出状態を保ち、
上記プレスラム（２）による押圧プレス力（Ｆ
2
）によって、上記突出状態の上記成形ピン（10）の上端部（10Ａ）を下方へ押込み、上記ワーク（Ｗ）の鍛造を完了するよう構成した請求項１記載の鍛造用金型装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鍛造用金型装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、ベベルギヤ、ＣＶＪインナー、トリポート、スパイダー等の鍛造のために使用されている金型装置は、次のような構成及び作動を行うものであった。
即ち、上下の金型を合わせてキャビティを形成し、成形時に開口しないように閉塞して、その閉塞状態を保ちつつ、金型（キャビティ）内へパンチを圧入して、成形するものが従来公知であった（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第３４６６４４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の鍛造用金型装置では、上下の金型を閉塞して、その閉塞状態を保つための荷重と、成形用パンチ（金型）を押込むための荷重との合計を、付与する必要があり、成形プレスは、このような両荷重の合計よりも大きい能力を必要とするという問題があった。
特に、自動車業界等では、昨今のＥＶ化に伴って、成型品（部品）が大型化して、成形プレス等の大型化（更新）による設備投資の増加が問題となっている。
【０００５】
そこで、本発明は、これらの問題を解決して、成形プレスの大型化を回避し、かつ、能率的に成型品を生産できる鍛造用金型装置を提供することを、目的とする。
【課題を解決するための手段】
【０００６】
本発明は、プレス機の下方の基盤と上方のプレスラムとの間に設置されるダイセットが、上ダイを有する第１ダイホルダと、下ダイを有する第２ダイホルダと、上記第１ダイホルダと第２ダイホルダとを平面視で左右前後に位置ずれしないように保持しつつ上記第１ダイホルダを昇降案内するガイドポストとを、具備した鍛造用金型装置に於て；上記ガイドポストは、上記基盤に固着の油圧バレル部に昇降可能として収容されたピストンに、連結され；上記ガイドポストは、上記第１ダイホルダと第２ダイホルダを相互接近させるタイロッド機能を発揮するように構成されている。
【０００７】
また、本発明は、上記ガイドポストによる上記タイロッド機能の発揮によって、上記第１ダイホルダと第２ダイホルダが相互接近して、上ダイと下ダイが閉塞した状態を保ち、かつ、被鍛造ワークを下ダイにて保持した状態下で、成形ピンは、その上端部が、第１ダイホルダの上面から突出状態を保ち；上記プレスラムによる押圧プレス力によって、上記突出状態の上記成形ピンの上端部を下方へ押込み、上記ワークの鍛造を完了するよう構成した。
【発明の効果】
【０００８】
本発明に係る鍛造用金型装置によれば、ガイドポストは、油圧バレル部内のピストンによるタイロッド機能を発揮する。このタイロッド機能の発揮によって、第１ダイホルダと第２ダイホルダを相互に接近させた状態を維持しつつ、上ダイと下ダイとを上下圧接状態に閉鎖できる。従って、プレス機（のプレスラム）による、上ダイと下ダイとを圧接状態に閉鎖するため荷重を著しく低減できる。
このように、プレス機の（求められる）能力は、キャビティ内でワーク成形に必要な成形ピンを押込む荷重のみで済む。従って、プレス機の大型化（高荷重化）を抑制して、高価格化を、避けることができる。
【図面の簡単な説明】
【０００９】
本発明の実施の一形態を示すと共に開放状態の要部断面図である。
ワーク成形途中の状態を示す要部断面図である。
ワーク成形完了時を示した要部断面図である。

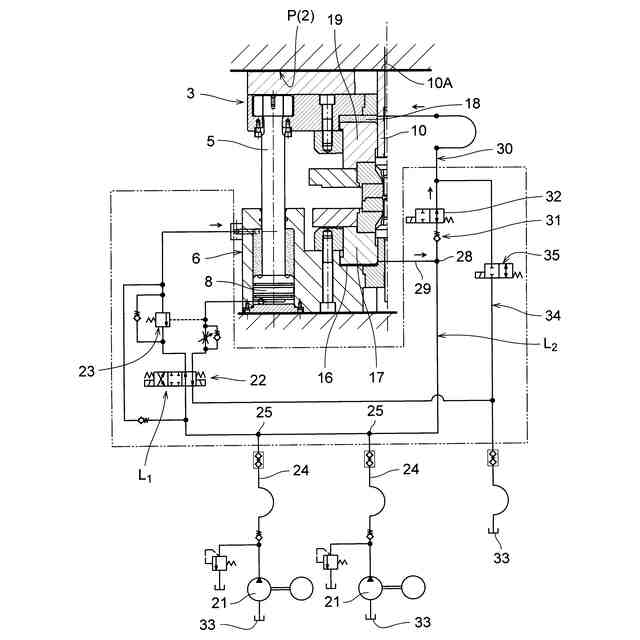

図１の状態に対応した油圧回路図である。
図２の状態に対応した油圧回路図である。
図３の状態に対応油圧回路図である。
【発明を実施するための形態】
【００１０】
以下、図示の実施の形態に基づき本発明を詳説する。
図１～図３に於て、Ｐはプレス機であって、下方の基盤１と上方のプレスラム２を具備する。このプレス機Ｐの基盤１とプレスラム２との間の空間に、ダイセットＤｓが（交換自在として）設置される。
（【００１１】以降は省略されています）
