公開番号2025158815
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061709
出願日2024-04-05
発明の名称遠隔設備管理システム
出願人星和電機株式会社
代理人弁理士法人あーく事務所
主分類H02J 13/00 20060101AFI20251009BHJP(電力の発電,変換,配電)
要約【課題】回路遮断装置のトリップの発生原因を遠隔で判別し、その発生原因に応じた対策の構築のために供する情報を取得できる遠隔設備管理システムを提供する。
【解決手段】電光掲示設備2の回路遮断ユニット2Bに備えられた回路遮断装置25がトリップした場合、当該トリップの発生原因を判別し、当該トリップの発生原因の情報をIPネットワーク網Nを介して管理装置4に提供する。これにより、システム管理者はトリップの発生原因を認識することができ、トリップの発生原因に応じた適切な対策を講じることにより、回路遮断装置25のトリップが繰り返されてしまうことを効果的に抑制することができる。また、設備保守作業者が現地まで出向いてトリップの発生原因の判別を行うといった必要はなくなるため、設備保守作業者の負担の軽減およびトリップが発生してから当該トリップの発生原因を判別するまでに要する時間の短縮化を図ることができる。
【選択図】図1
特許請求の範囲【請求項１】
電気系統の電源線に回路遮断装置が介在された設備を遠隔で管理する遠隔設備管理システムであって、
前記回路遮断装置を有する回路遮断ユニットと、
システム管理者が操作可能な管理装置と、
少なくとも前記回路遮断ユニットと前記管理装置との間での通信を可能にするＩＰネットワーク網と、

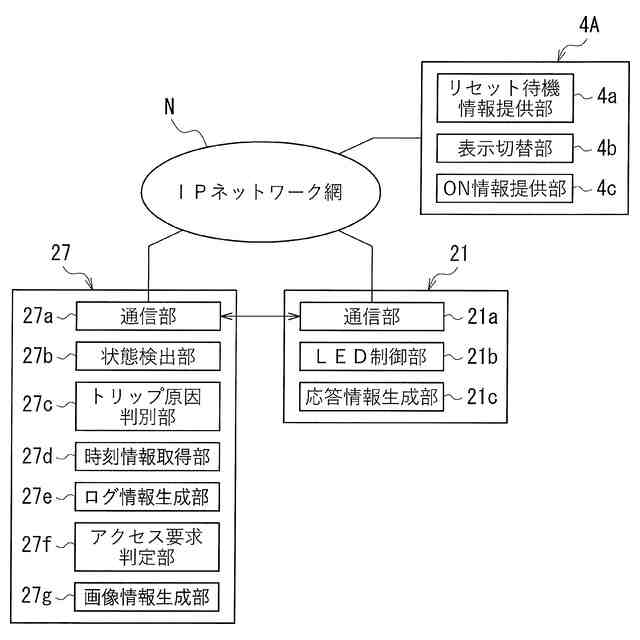

前記回路遮断装置がトリップした場合、当該トリップの発生原因を判別するトリップ原因判別部とを備え、
前記判別されたトリップの発生原因の情報が前記ＩＰネットワーク網を介して前記管理装置に提供される構成となっていることを特徴とする遠隔設備管理システム。
続きを表示（約 1,800 文字）【請求項２】
請求項１記載の遠隔設備管理システムにおいて、
前記トリップ原因判別部は、前記回路遮断装置がトリップした場合、当該トリップの発生時における前記電源線の電圧値に応じて、前記設備の内的要因によるトリップであるのか、前記設備の外的要因によるトリップであるのかを判別することを特徴とする遠隔設備管理システム。
【請求項３】
請求項１または２記載の遠隔設備管理システムにおいて、

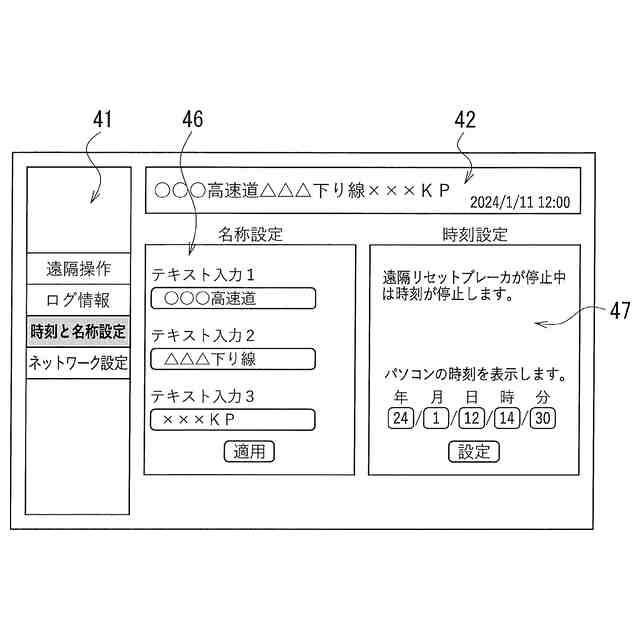

前記回路遮断ユニットは、時刻情報を記憶しており、当該時刻情報を修正するために、前記ＩＰネットワーク網を介して前記管理装置から時刻情報を取得する構成とされていることを特徴とする遠隔設備管理システム。
【請求項４】
請求項１または２記載の遠隔設備管理システムにおいて、
前記設備は、前記ＩＰネットワーク網による前記管理装置との間での通信を行うための通信装置が、前記回路遮断装置に接続されている電源線における当該回路遮断装置の２次側に配設されており、

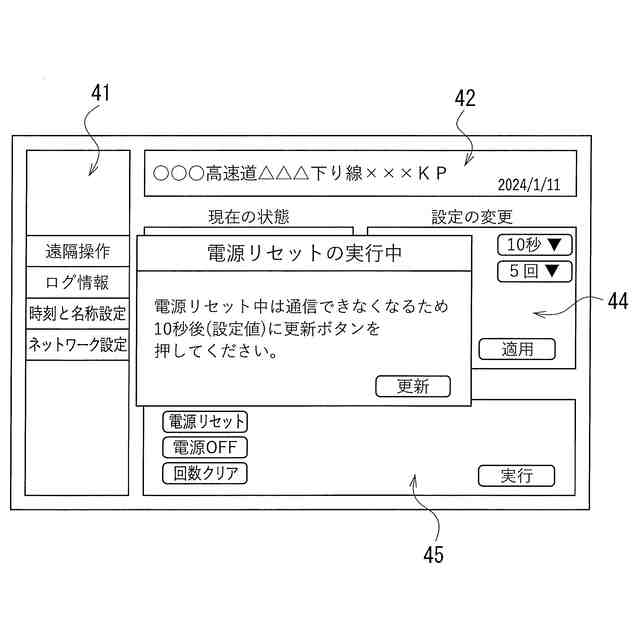

前記管理装置から前記回路遮断ユニットに向けて、前記回路遮断装置をリセットするためのリセット要求信号が送信される際、前記管理装置から前記システム管理者に向けて、前記ＩＰネットワーク網による通信が一時的に遮断される旨の情報が提供される構成とされていることを特徴とする遠隔設備管理システム。
【請求項５】
請求項１または２記載の遠隔設備管理システムにおいて、
前記設備は、前記ＩＰネットワーク網による前記管理装置との間での通信を行うための通信装置が、前記回路遮断装置に接続されている電源線における当該回路遮断装置の１次側に配設されており、
前記回路遮断装置がＯＦＦとなっている状況で、前記管理装置から前記回路遮断ユニットに向けて、前記回路遮断装置をＯＮするためのＯＮ要求信号が送信される際、前記回路遮断装置をＯＮすることなく、前記管理装置から前記システム管理者に向けて、前記回路遮断装置がＯＮとなる旨の注意喚起情報が提供される構成とされていることを特徴とする遠隔設備管理システム。
【請求項６】
請求項１または２記載の遠隔設備管理システムにおいて、
前記設備は、前記ＩＰネットワーク網による前記管理装置との間での通信を行うための通信装置を備えており、
前記通信装置が、前記回路遮断装置に接続されている電源線における当該回路遮断装置の１次側に配設されている場合と２次側に配設されている場合とで、前記管理装置から前記回路遮断ユニットに向けて前記回路遮断装置のＯＮ／ＯＦＦを切り替えるための要求信号が送信される際に前記管理装置から前記システム管理者に向けて提供する情報を異ならせる構成とされていることを特徴とする遠隔設備管理システム。
【請求項７】
請求項６記載の遠隔設備管理システムにおいて、
前記通信装置が、前記回路遮断装置に接続されている電源線における当該回路遮断装置の２次側に配設されている場合、前記回路遮断装置がＯＮとなっている状況で、前記管理装置から前記回路遮断ユニットに向けて、前記回路遮断装置をＯＦＦするためのＯＦＦ要求信号が送信される際、前記管理装置から前記システム管理者に向けて、前記回路遮断装置を前記設備の設置現場においてＯＮする必要がある旨の注意喚起情報が提供される構成とされていることを特徴とする遠隔設備管理システム。
【請求項８】
請求項１または２記載の遠隔設備管理システムにおいて、

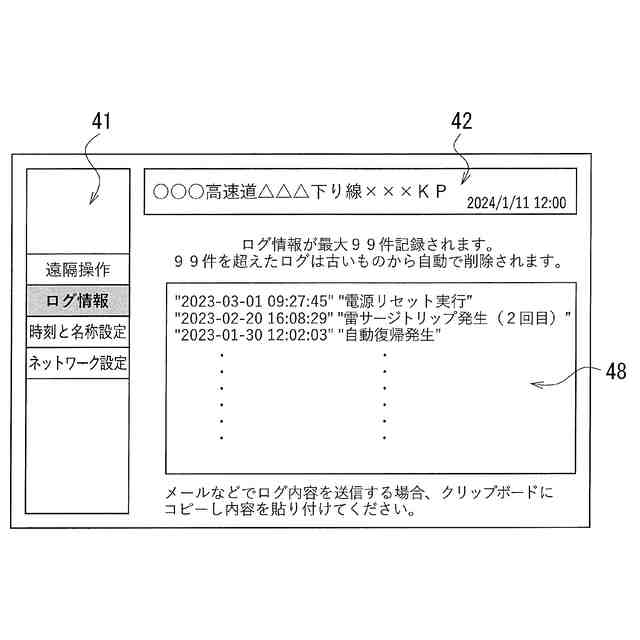

前記回路遮断ユニットは、前記回路遮断装置の状態が変化する度にその状態変化情報を生成して記憶手段に発生時刻と共に蓄積していくと共に、前記管理装置からの要求に応えて前記状態変化情報を前記ＩＰネットワーク網を介して前記管理装置に提供する構成とされていることを特徴とする遠隔設備管理システム。
【請求項９】
請求項１または２記載の遠隔設備管理システムにおいて、

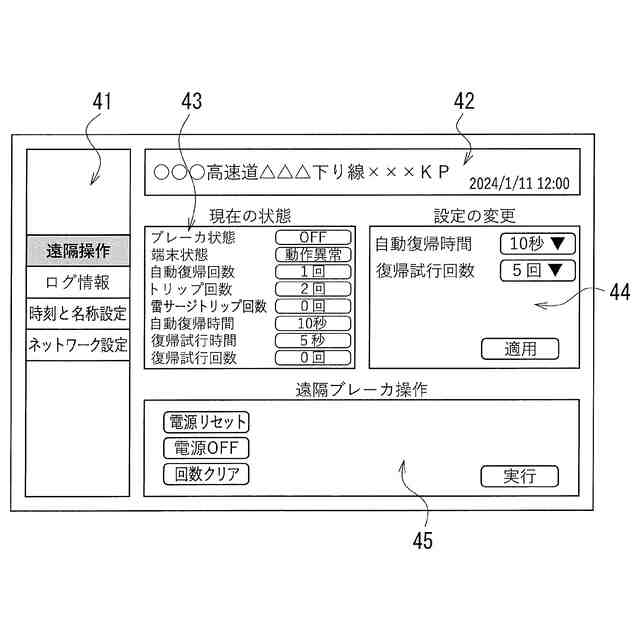

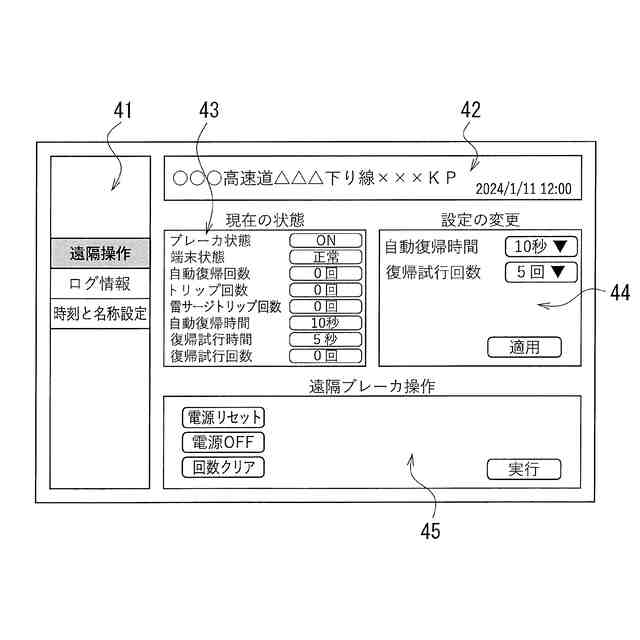

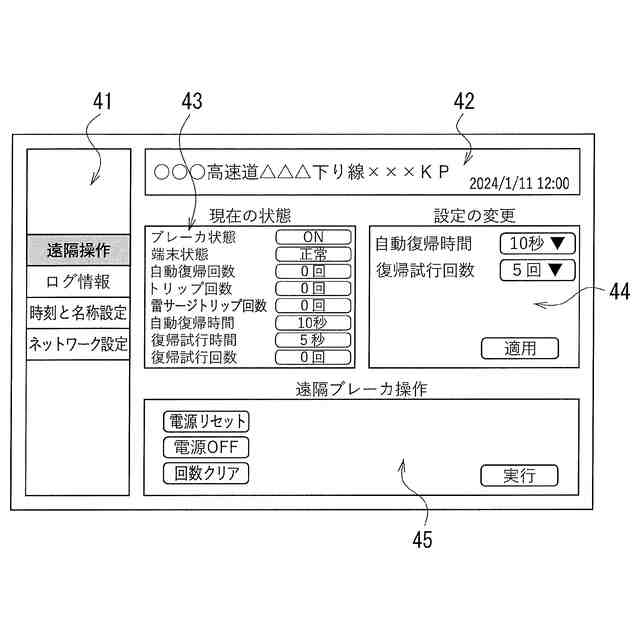

前記管理装置は、表示画面を備えると共に、接続先のＵＲＬの切り替えにより、システム初期設定を行うための画面と、通常運用を行うための画面とが切り替えられる構成とされていることを特徴とする遠隔設備管理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は遠隔設備管理システムに係る。特に、本発明は、遠隔設備管理システムの維持管理性の向上を図るための対策に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１や特許文献２に開示されているように、高速道路等に設置される道路設備としては、車両の運転者に対して道路情報等を提供する電光掲示設備や道路状況を撮影する監視カメラ設備等といった種々の設備が存在している。
【０００３】
一般に、道路設備に使用されている電源回路は例えば１Ａ以上の比較的大きな電流が流れることから、当該電源回路に適用される回路遮断装置としては、配線用遮断器（ＭＣＣＢやＥＬＣＢ等）や、電磁接触器（ＭＧ）が用いられている。そして、例えば電源回路に過電流等が発生した場合には、回路遮断装置がトリップ（電源トリップ）し、電気系統の各機器を過電流や漏電電流などの事故電流から保護するようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１２６５３８号公報
特開２０１９－１４４９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、回路遮断装置のトリップの発生状況としては種々のものが挙げられる。例えば、過電流や漏電電流によるトリップ（以下、道路設備の内的要因によるトリップという場合もある）や、落雷に起因する誘導雷の影響を受けた誤動作によるトリップ（以下、道路設備の外的要因によるトリップという場合もある）が挙げられる。
【０００６】
これまで、道路設備を管理するためのシステム（道路設備管理システム）としては、回路遮断装置のトリップの発生原因を判別することは行われておらず、回路遮断装置にトリップが発生した場合、設備保守作業者が現地（道路設備の設置場所）に出向いて回路遮断装置のＯＮ操作（復帰操作）を行ったり、自動リセットを行ったりする対応しかなされてきていなかった。このため、トリップの発生原因に応じた適切な対策を講じることが難しく、この対策が不適切であった場合（トリップの発生原因が前記内的要因であるにも拘わらず前記外的要因によるトリップに対する対策を講じた場合や、トリップの発生原因が前記外的要因であるにも拘わらず前記内的要因によるトリップに対する対策を講じた場合）には、回路遮断装置のトリップが繰り返されてしまう可能性があった。
【０００７】
本発明の発明者らは、回路遮断装置のトリップが繰り返されてしまう状況を回避するためには、トリップの発生原因を判別し、その発生原因に応じた適切な対策を立て易くする必要がある点に着目した。また、トリップの発生原因を判別するために現地まで出向くといったことは、設備保守作業者の負担が大きく、且つトリップが発生してから当該トリップの発生原因が判別できるまでに長い時間を要してしまうことから、本発明の発明者らは、回路遮断装置のトリップの発生原因を遠隔で判別できる（設備保守作業者が現地まで出向くことなく判別できる）ようにすることについても考察を行い、本発明に至った。尚、このような課題は、道路設備の管理システムに限らず、鉄道設備の管理システム等といった種々の遠隔設備管理システムに対しても同様に生じている。
【０００８】
本発明は、かかる点に鑑みてなされたものであり、その目的とするところは、回路遮断装置のトリップの発生原因を遠隔で判別し、その発生原因に応じた対策の構築のために供する情報を取得できる遠隔設備管理システムを提供することにある。
【課題を解決するための手段】
【０００９】
前記の目的を達成するための本発明の解決手段は、電気系統の電源線に回路遮断装置が介在された設備を遠隔で管理する遠隔設備管理システムを対象とする。そして、この遠隔設備管理システムは、前記回路遮断装置を有する回路遮断ユニットと、システム管理者が操作可能な管理装置と、少なくとも前記回路遮断ユニットと前記管理装置との間での通信を可能にするＩＰネットワーク網と、前記回路遮断装置がトリップした場合、当該トリップの発生原因を判別するトリップ原因判別部とを備え、前記判別されたトリップの発生原因の情報が前記ＩＰネットワーク網を介して前記管理装置に提供される構成となっていることを特徴とする。
【００１０】
この特定事項により、回路遮断装置がトリップした場合、そのトリップの発生原因がトリップ原因判別部によって判別される。そして、このトリップの発生原因の情報はＩＰネットワーク網を介して管理装置に提供される。これにより、システム管理者はトリップの発生原因を認識することができ、トリップの発生原因に応じた適切な対策を講じることにより（不必要な対策を講じてしまうことなく）、回路遮断装置のトリップが繰り返されてしまうことを効果的に抑制することができる。また、トリップの発生原因の情報が管理装置に提供されることから、設備保守作業者が現地まで出向いてトリップの発生原因の判別を行うといった必要はなくなる。このため、設備保守作業者の負担の軽減、および、トリップが発生してから当該トリップの発生原因を判別するまでに要する時間の短縮化を図ることができる。以上のことから、回路遮断装置にトリップが発生してから短期間のうちに適切で且つ計画的な対策を講じることが可能となる。
（【００１１】以降は省略されています）
