公開番号2025158063
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024157950
出願日2024-09-12
発明の名称電池組み立て構造及び電池モジュール
出願人恵州億緯里能股分有限公司,EVE Energy Co., Ltd.
代理人個人
主分類H01M 50/284 20210101AFI20251008BHJP(基本的電気素子)
要約【課題】直列接続又は並列接続の組み合わせによって高出力機器の使用に合わせ、交換及び組み立ての過程が簡素化する電池組み立て構造及び電池モジュールを提供する。

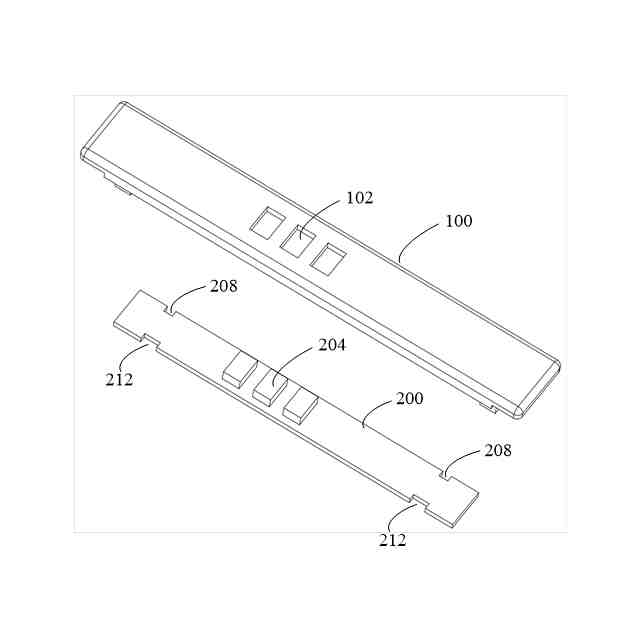

【解決手段】電池組み立て構造は第1貫通孔群が設けられたホルダ100を有し、ホルダに電気接続板が設けられ、電気接続板の第1板面に第1接続端子群202が設けられ、電気接続板の第2板面に第2接続端子群が設けられ、第1接続端子群が第2接続端子群に接続され、第2接続端子群が第1貫通孔群に対応して設けられ、第1接続端子群がパウチセル群に接続され、更にパウチセル群に含まれるパウチセルが第1接続端子群に接続され得る。高出力機器の使用に合わせ、電気接続板の第2接続端子群がホルダの第1貫通孔群に対応して設けられ、電気負荷又は外部電源が第1貫通孔群を介して第2接続端子群に直接接続され得、電気負荷又は外部電源がパウチセル群に電気的接続される。
【選択図】図1
特許請求の範囲【請求項１】
電池組み立て構造であって、
第１貫通孔群が設けられたホルダと、

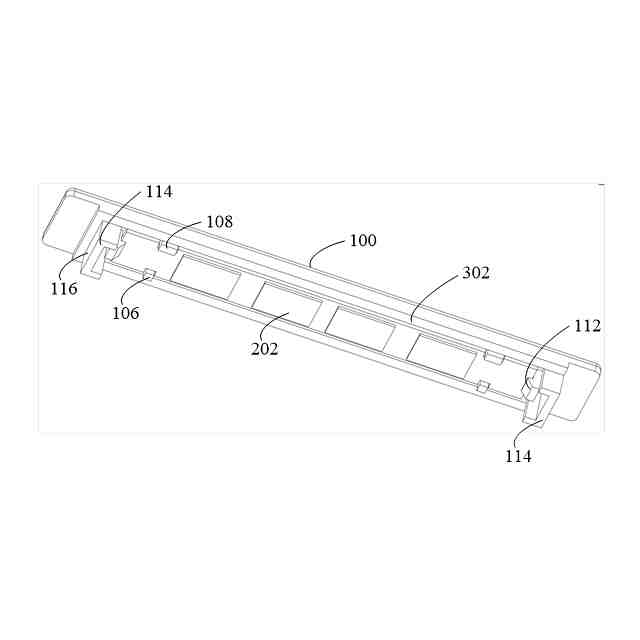

電気接続板であって、前記電気接続板が前記ホルダに設けられ、第１板面及び第２板面を有し、前記第１板面に第１接続端子群が設けられ、前記第２板面に第２接続端子群が設けられ、前記第１接続端子群が前記第２接続端子群に接続され、前記第２接続端子群が前記第１貫通孔群に対応して設けられ、前記第１接続端子群がパウチセル群を接続するために使用される、電気接続板とを含むことを特徴とする、電池組み立て構造。
続きを表示（約 1,200 文字）【請求項２】

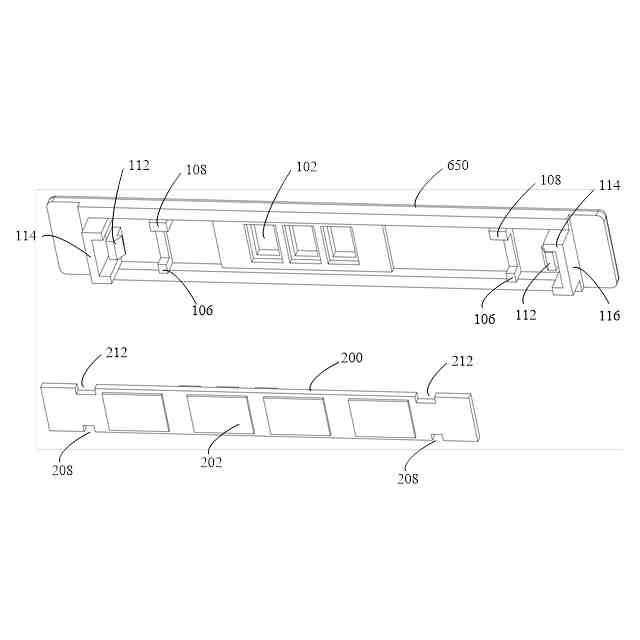

前記ホルダに第１位置決め群が設けられ、前記電気接続板に第２位置決め群が設けられ、
前記第２位置決め群が前記第１位置決め群に対応して設けられることを特徴とする、請求項１に記載の電池組み立て構造。
【請求項３】
前記第１位置決め群は、複数の第１位置決め部を含み、前記第２位置決め群は、複数の第２位置決め部を含み、各前記第２位置決め部が前記電気接続板の第１側辺に分布して設けられ、
各前記第２位置決め部が各前記第１位置決め部に一対一対応して設けられることを特徴とする、請求項２に記載の電池組み立て構造。
【請求項４】
前記第１位置決め群は、複数の第３位置決め部を更に含み、前記第２位置決め群は、複数の第４位置決め部を更に含み、各前記第４位置決め部が前記電気接続板の第２側辺に分布して設けられ、
各前記第４位置決め部が各前記第３位置決め部に一対一対応して設けられることを特徴とする、請求項３に記載の電池組み立て構造。
【請求項５】
前記ホルダに第１制限群が更に設けられ、
前記第１制限群は、前記電気接続板を制限するために使用されることを特徴とする、請求項２に記載の電池組み立て構造。
【請求項６】
前記ホルダにガイド部材が更に設けられ、前記パウチセル群は、複数のパウチセルを含み、各前記パウチセルがそれぞれ前記第１接続端子群に接続され、
前記ガイド部材は、各前記パウチセルが回転するように誘導するために使用されることを特徴とする、請求項１に記載の電池組み立て構造。
【請求項７】
前記ガイド部材にガイド面が設けられ、前記ガイド面は、各前記パウチセルが回転するように誘導するために使用されることを特徴とする、請求項６に記載の電池組み立て構造。
【請求項８】
前記電池組み立て構造は、外筐を更に含み、前記ホルダに取り付け部が更に設けられ、

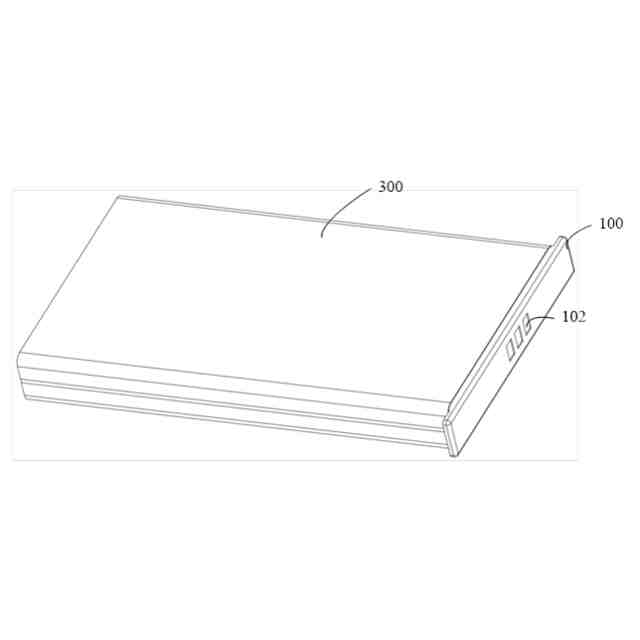

前記外筐は、前記パウチセル群を包むために使用され、前記外筐の第１端部が前記ホルダの取り付け部に設けられることを特徴とする、請求項１に記載の電池組み立て構造。
【請求項９】

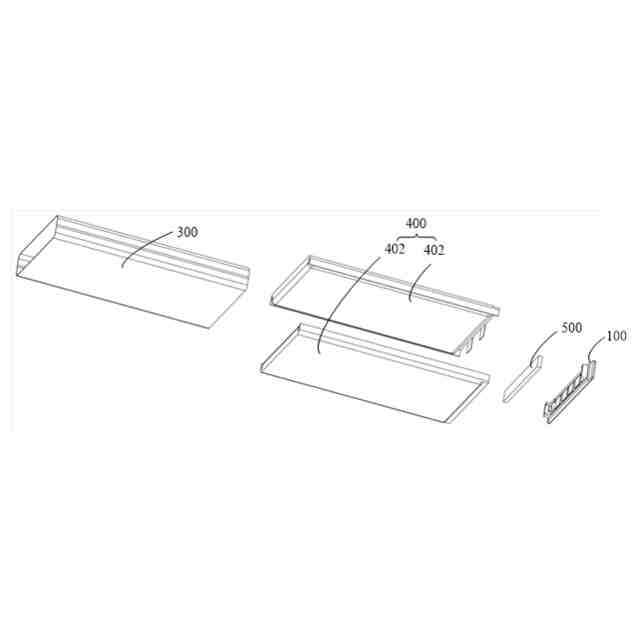

電池モジュールであって、パウチセル群と、請求項１～８のいずれか一項に記載の電池組み立て構造とを含み、前記パウチセル群が前記電池組み立て構造に接続されることを特徴とする、電池モジュール。
【請求項１０】

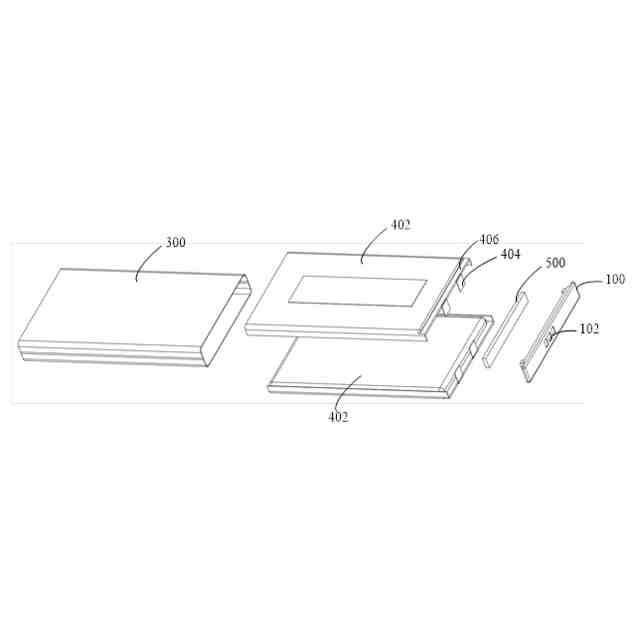

前記パウチセル群は、複数のパウチセルを含み、前記パウチセルの第１端面に延在板が設けられ、前記延在板に電極接続片が設けられ、各前記パウチセルの電極接続片がそれぞれ第１接続端子群に接続され、

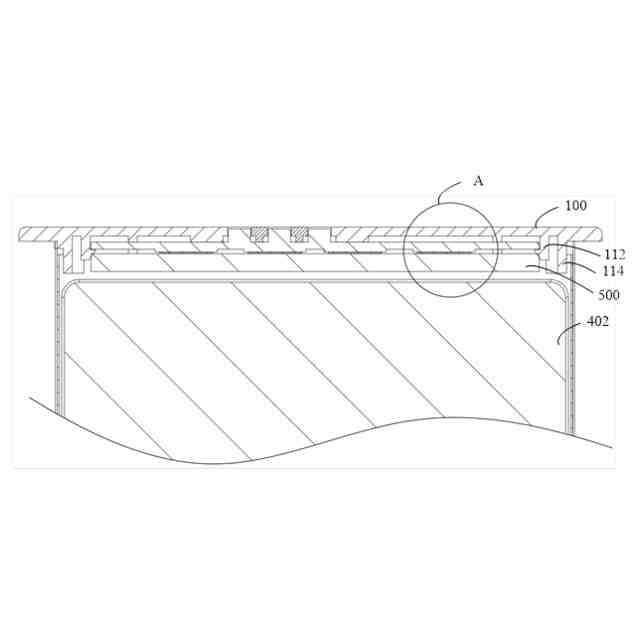

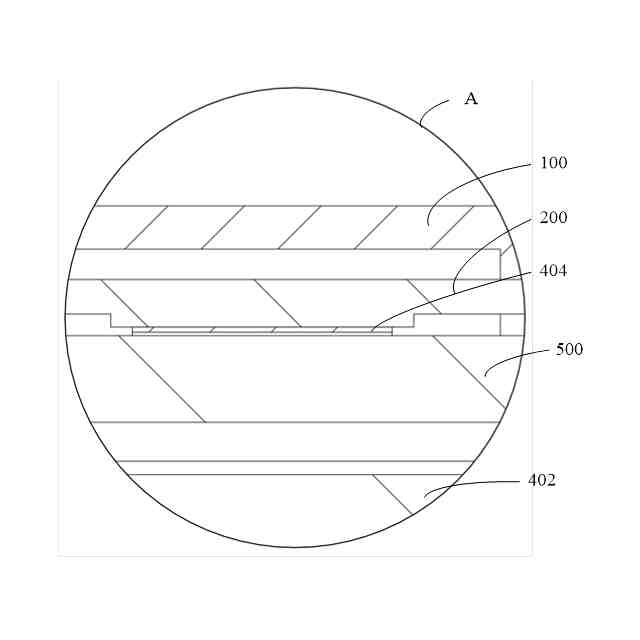

前記パウチセル群は、スペーサを更に含み、前記スペーサが前記パウチセルの第１端面と前記電極接続片との間に設けられることを特徴とする、請求項９に記載の電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
本出願は、電池の技術分野に関し、特に電池組み立て構造及び電池モジュールに関するものである。
続きを表示（約 970 文字）【背景技術】
【０００２】
パウチ電池は、液体リチウムイオン電池にポリマー外筐を包むことによって形成され、優れた安全性能、軽量、柔軟な設計という利点がある。パウチセルは、交換可能な電池として使用でき、ポータブル電器、電動工具、その他のアプリケーションシナリオで広く使用されている。機器の使用要件を満たすために、パウチセルの組み立て設計を通じて、パウチセルを外部又は内蔵の交換可能な電池を備えた機器で使用できる。
【０００３】
従来技術では、外付け電池や電池内蔵機器に使用されるパウチセルは、直列接続又は並列接続の組み合わせによって高出力機器の使用に合わせることができず、コストが高く、交換及び組み立ての過程が煩雑である。
【発明の概要】
【０００４】
これに基づいて、従来技術における交換可能なパウチセルの問題に対して、直列接続又は並列接続の組み合わせによって高出力機器の使用に合わせ、交換及び組み立ての過程が簡素化する電池組み立て構造及び電池モジュールを提供する必要がある。
【０００５】
第１態様によれば、本出願は、電池組み立て構造を提供し、それは、
第１貫通孔群が設けられたホルダと、
【０００６】
ホルダに設けられた電気接続板であって、電器接続板の第１板面に第１接続端子群が設けられ、電気接続板の第２板面に第２接続端子群が設けられ、第１接続端子群が第２接続端子群に接続され、第２接続端子群が第１貫通孔群に対応して設けられ、第１接続端子群がパウチセル群を接続するために使用される、電気接続板とを含む。
【０００７】
一実施例では、ホルダに第１位置決め群が設けられ、電気接続板に第２位置決め群が設けられ、
【０００８】
第２位置決め群が第１位置決め群に対応して設けられる。
【０００９】
一実施例では、第１位置決め群は、複数の第１位置決め部を含み、第２位置決め群は、複数の第２位置決め部を含み、各第２位置決め部が電気接続板の第１側辺に分布して設けられ、
【００１０】
各第２位置決め部が各第１位置決め部に一対一対応して設けられる。
（【００１１】以降は省略されています）
