公開番号2025157567
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025126427,2021091695
出願日2025-07-29,2021-05-31
発明の名称衛生陶器
出願人TOTO株式会社
代理人個人,個人,個人,個人
主分類C04B 41/86 20060101AFI20251007BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】実用的な抗ウイルス性と汚れの難付着性・易除去性とを兼ね備えた衛生陶器の提供。
【解決手段】陶器素地と、当該陶器素地の表面に形成された釉薬層とを備える衛生陶器であって、前記釉薬層は、抗ウイルス剤として金属元素を含み、当該金属元素は、前記釉薬層の少なくとも表面においてスピノーダル分相状態で存在していることを特徴とする衛生陶器は、実用的な抗ウイルス性をと汚れの難付着性・易除去性とを兼ね備える。

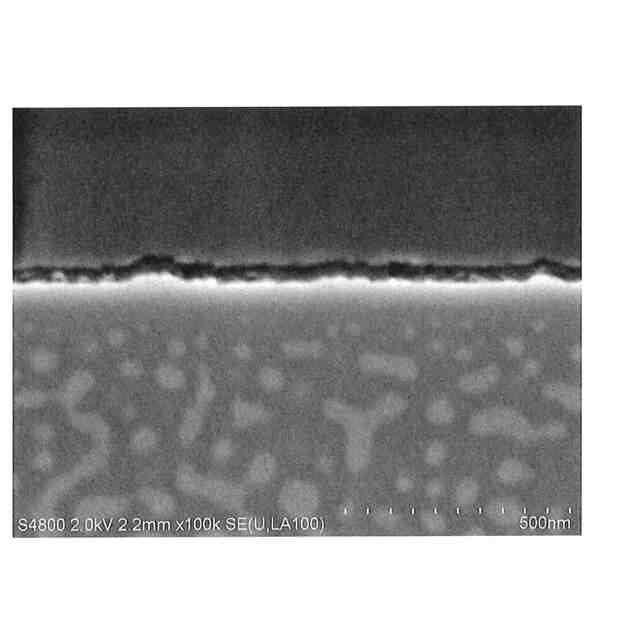

【選択図】図3B
特許請求の範囲【請求項１】
陶器素地と、当該陶器素地の表面に形成された釉薬層とを備える衛生陶器であって、
前記釉薬層は、抗ウイルス剤として金属元素を含み、
当該金属元素は、前記釉薬層の少なくとも表面においてスピノーダル分相状態で存在していることを特徴とする、衛生陶器。
続きを表示（約 750 文字）【請求項２】
前記抗ウイルス剤は、前記釉薬層の表面から前記陶器素地の方向に深さ１０ｎｍの領域においてスピノーダル分相状態で存在していることを特徴とする、請求項１または２に記載の衛生陶器。
【請求項３】
前記抗ウイルス剤は、希土類の金属元素である、請求項１または２に記載の衛生陶器。
【請求項４】
前記抗ウイルス剤の融点が８００℃～１３００℃より高いことを特徴とする、請求項１～３のいずれか一項に記載の衛生陶器。
【請求項５】
前記陶器素地と前記釉薬層との間にベース釉薬層をさらに備えることを特徴とする、請求項１～４のいずれか一項に記載の衛生陶器。
【請求項６】
請求項１～５のいずれか一項に記載の衛生陶器の製造方法であって、
陶器素地を用意する工程と、
抗ウイルス剤である金属元素と、当該抗ウイルス剤以外の釉薬材料とを含む釉薬スラリーを調製する工程と、
前記釉薬スラリーを前記陶器素地の表面に適用する工程と、
釉薬スラリーが適用された陶器素地を焼成し、釉薬層を形成する工程と
を少なくとも含むことを特徴とする、方法。
【請求項７】
前記焼成が、前記抗ウイルス剤の融点よりも低い温度で行われることを特徴とする、請求項６に記載の方法。
【請求項８】
前記抗ウイルス剤の平均粒径と、前記釉薬材料の平均粒径がほぼ同じであることを特徴とする、請求項６または７に記載の方法。
【請求項９】
前記陶器素地の表面にベース釉薬層を形成する工程をさらに含み、当該ベース釉薬層の表面に前記釉薬スラリーを適用することを特徴とする、請求項６～８のいずれか一項に記載の方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は衛生陶器に関し、さらに詳しくは抗ウイルス性と汚れの難付着性・易除去性とを兼ね備えた衛生陶器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
衛生陶器には、衛生的な表面を確保するために、また外観意匠性を確保するために、釉薬層がその最表面に形成されている。衛生面の向上を図るため、釉薬層に抗菌剤を添加する技術が提案されている。例えば、ＣＮ１１１３９３１８８Ａ号公報（特許文献１）には、ベース釉薬層と、ナノ銀抗菌剤を含むトップ釉薬層とを備える衛生陶器が開示されている。
【０００３】
また、複合酸化物に抗ウイルス性を付与した例が報告されており、ＷＯ２０２０／０１７４９３Ａ１号公報（特許文献２）には、希土類元素と、それ以外の特定金属元素とを含む複合酸化物セラミックスが、撥水性と抗菌・抗ウイルス性とを併せ持つことが示唆され、具体的には、ランタン（Ｌａ）とモリブデン（Ｍｏ）とを含む複合酸化物セラミックス（ＬＭＯ）の仮焼粉末（５００℃）が、単一酸化物（Ｌａ
２
Ｏ
３
粒子）に比べて、バクテリオファージＱβ、Φ６に対し高い活性を示すことが開示されている（段落００６７、００６９－００７１、図８）。
【０００４】
特許文献２において、単一酸化物との比較は確認されていないが、ランタン（Ｌａ）と、モリブデン（Ｍｏ）および／またはタングステン（Ｗ）とを含む複合酸化物セラミックス（ＬＭＯ、ＬＷＯ、ＬＣＭＯ（ＬＭＯのＬａの一部をセリウム（Ｃｅ）で置換したもの）、ＬＭＷＯ（ＬＭＯのＭｏの一部をＷで置換したもの））の仮焼粉末（５００℃、４００℃、または５５０℃）が、バクテリオファージＱβ、Φ６に対し活性を示すことが開示されている（図１１、１４－１７、２０）。
【０００５】
また、特許文献２の発明者により執筆された、コスメトロジー研究報告Ｖｏｌ．２８，２０２０，ｐ４３－５２（非特許文献１）にも、特許文献２と同様の内容が開示され、バクテリオファージＱβ、Φ６に対し、ＣｅＯ
２
はほとんど活性を示さないのに対し、Ｌａ
２
Ｏ
３
は一定の活性を示すこと、その一方で、Ｌａ
２
Ｏ
３
の抗Ｑβ、Φ６活性は、ＬＭＯの抗Ｑβ、Φ６活性に比べて低いことが開示されている（４７頁右欄第２段落、図７）。
【０００６】
他方、液体組成物に抗ウイルス性を付与した例が報告されており、特開２０２０－１１１５４６号公報（特許文献３）には、希土類塩と亜鉛塩と水とを含む抗ウイルス組成物が提案され、具体的には、塩化ランタン、塩化セリウム、塩化ネオジムまたは酢酸イッテルビウムと、グルコン酸亜鉛とを含む水溶液が、希土類塩または亜鉛塩のいずれかを欠く水溶液に比べ、ウイルス感染価（Ｌｏｇ（ＰＦＵ））が低い、つまり抗ウイルス性が高いことが開示されている。特許文献３には、抗ウイルス組成物を繊維に加工することが開示され、また塗料等のコーティング剤に加工することが示唆されているが、セラミックス材料さらには釉薬材料に加工することは記載されていない。
【０００７】
上記文献の中には、ある種の金属元素（または金属塩）と他の金属元素（または他の金属塩）との組み合わせが抗ウイルス性を有することを開示するものがあるが、これまで金属元素が単独で実用に耐え得る抗ウイルス性を有することを報告した例は知られておらず、また上記文献のいずれにも衛生陶器の釉薬層に抗ウイルス性を付与することは考慮されていない。他方、近年の新型コロナウイルス禍などにより、実用的な抗ウイルス性を有するトップ釉薬層を備えた衛生陶器のニーズが高まっている。さらに、一般に、釉薬に添加剤を入れると衛生陶器の表面が粗くなり、防汚性または意匠性の観点から望ましくないことがある。
【先行技術文献】
【特許文献】
【０００８】
ＣＮ１１１３９３１８８Ａ号公報
ＷＯ２０２０／０１７４９３Ａ１号公報
特開２０２０－１１１５４６号公報
【非特許文献】
【０００９】
コスメトロジー研究報告Ｖｏｌ．２８，２０２０，ｐ４３－５２
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明者らは、今般、衛生陶器の釉薬層中に金属元素が特定の状態で存在することにより、金属元素が、単独で、実用的な抗ウイルス性を発揮すること、さらに汚れの難付着性・易除去性（汚れが付きにくく、落ちやすい性質）に優れた表面性状を実現することを実験により確認した。本発明は斯かる知見に基づくものである。
（【００１１】以降は省略されています）
