公開番号2025157264
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025107471,2021570106
出願日2025-06-25,2021-01-08
発明の名称ベーパーチャンバ用のウィックシート、ベーパーチャンバおよび電子機器
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類F28D 15/02 20060101AFI20251007BHJP(熱交換一般)
要約【課題】本発明は、放熱効率を向上できるベーパーチャンバ用のウィックシート、ベーパーチャンバおよび電子機器を提供する。

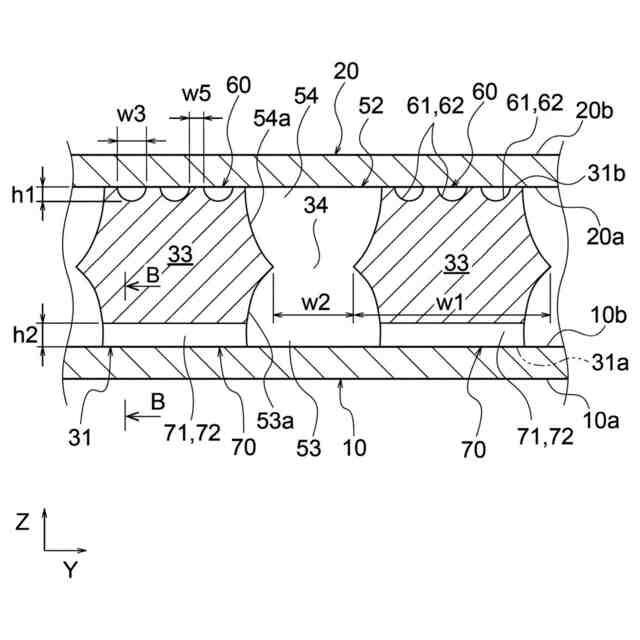

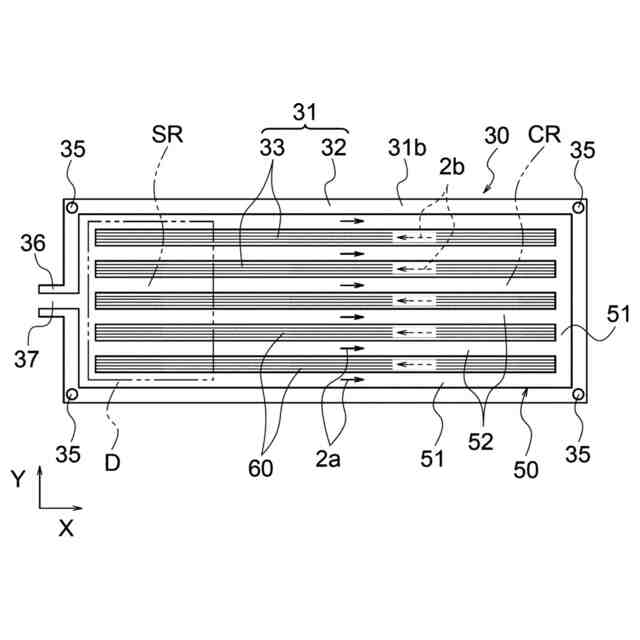

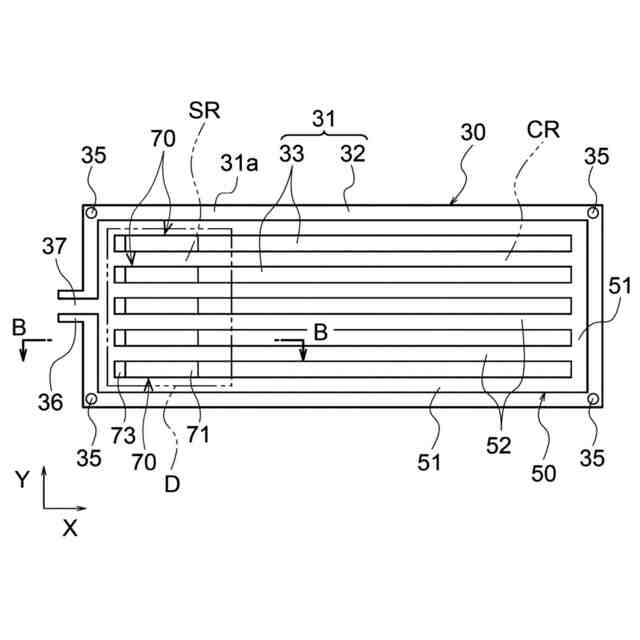

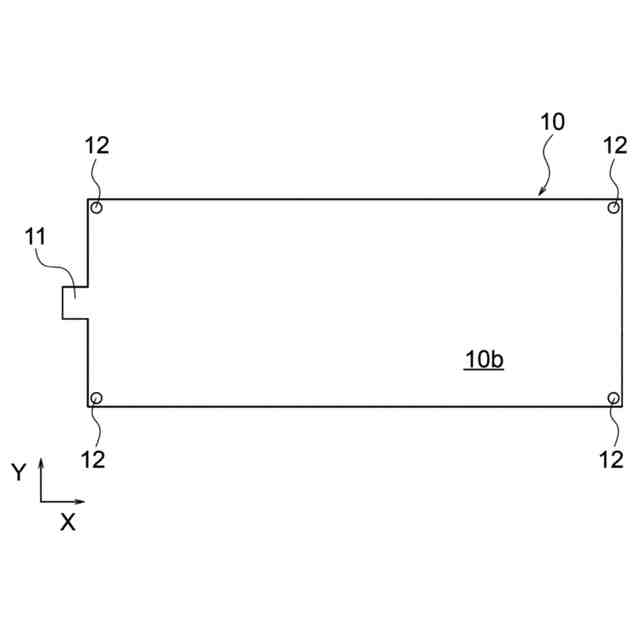

【解決手段】本発明によるベーパーチャンバ用のウィックシート30は、第1本体面と第2本体面とを有するシート本体31と、作動流体の蒸気が通る第1蒸気流路部50と、第2本体面に設けられ、第1蒸気流路部と連通して作動流体の液体が通る液流路部と、第1本体面に設けられ、第1蒸気流路部と連通して作動流体の蒸気が通る第2蒸気流路部70と、を備えている。シート本体は、第1方向に長手方向を有する、周囲に第1蒸気流路部が配置されたランド部33を有している。第2蒸気流路部は、第1方向に直交する第2方向においてランド部の一方の側縁から他方の側縁に延びる蒸気流路溝71を有している。
【選択図】図7
特許請求の範囲【請求項１】
作動流体が封入されるベーパーチャンバの第１シートと第２シートとの間に介在されるベーパーチャンバ用のウィックシートであって、
第１本体面と、前記第１本体面とは反対側に設けられた第２本体面と、を有するシート本体と、
前記シート本体の前記第１本体面から前記第２本体面に延び、前記作動流体の蒸気が通る第１蒸気流路部と、

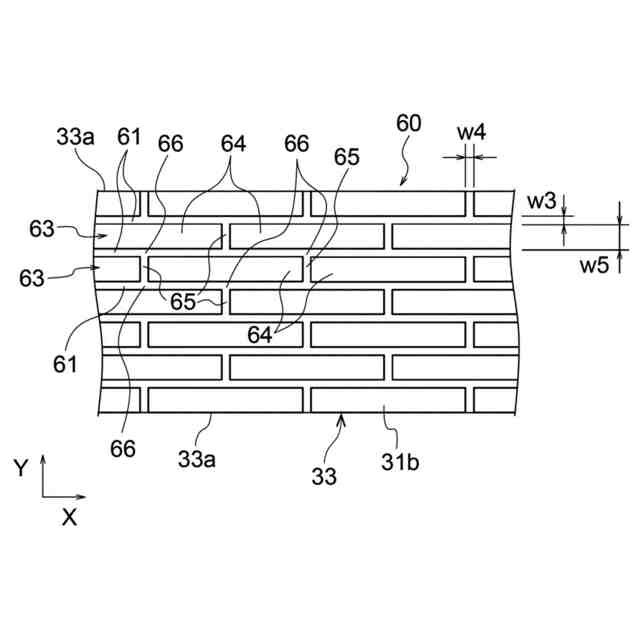

前記第２本体面に設けられ、前記第１蒸気流路部と連通して前記作動流体の液体が通る液流路部と、
前記第１本体面に設けられ、前記第１蒸気流路部と連通して前記作動流体の蒸気が通る第２蒸気流路部と、を備え、
前記シート本体は、第１方向に長手方向を有する、周囲に前記第１蒸気流路部が配置されたランド部を有し、
前記第２蒸気流路部は、前記第１方向に直交する第２方向において前記ランド部の一方の側縁から他方の側縁に延びる蒸気流路溝を有している、ベーパーチャンバ用のウィックシート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ベーパーチャンバ用のウィックシート、ベーパーチャンバおよび電子機器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
モバイル端末等の電子機器には、発熱を伴う電子デバイスが用いられている。この電子デバイスの例としては、中央演算処理装置（ＣＰＵ）、発光ダイオード（ＬＥＤ）またはパワー半導体等が挙げられる。モバイル端末の例としては、携帯端末またはタブレット端末等が挙げられる。
【０００３】
このような電子デバイスは、ヒートパイプ等の放熱装置によって冷却されている（例えば、特許文献１参照）。近年では、電子機器の薄型化のために、放熱装置の薄型化が求められている。放熱装置として、ヒートパイプより薄型化できるベーパーチャンバの開発が進められている。ベーパーチャンバは、ベーパーチャンバ内に封入された作動流体が電子デバイスの熱を吸収して拡散することにより、電子デバイスを冷却する。
【０００４】
より具体的には、ベーパーチャンバ内の作動流体は、電子デバイスに近接した部分（蒸発部）で電子デバイスから熱を受ける。このことにより、作動流体が蒸発して作動蒸気に変化する。その作動蒸気は、ベーパーチャンバ内に形成された蒸気流路部内で、蒸発部から離れる方向に拡散して冷却される。そして、作動蒸気は、凝縮して作動液に変化する。ベーパーチャンバ内には、毛細管構造（ウィックとも称する）としての液流路部が設けられている。このことにより、作動液は、蒸気流路部から液流路部に入り込む。その後、作動液は、液流路部を流れて、蒸発部に向かって輸送される。そして、蒸発部に輸送された作動液は、再び蒸発部で熱を受けて蒸発する。このようにして、作動流体が、相変化、すなわち蒸発と凝縮とを繰り返しながらベーパーチャンバ内を還流する。このようにして、電子デバイスの熱を拡散している。この結果、ベーパーチャンバの放熱効率が高められている。
【先行技術文献】
【特許文献】
【０００５】
特開２００８－８２６９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、放熱効率を向上できるベーパーチャンバ用のウィックシート、ベーパーチャンバおよび電子機器を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、第１の解決手段として、
作動流体が封入されるベーパーチャンバの第１シートと第２シートとの間に介在されるベーパーチャンバ用のウィックシートであって、
第１本体面と、前記第１本体面とは反対側に設けられた第２本体面と、を有するシート本体と、
前記シート本体の前記第１本体面から前記第２本体面に延び、前記作動流体の蒸気が通る第１蒸気流路部と、
前記第２本体面に設けられ、前記第１蒸気流路部と連通して前記作動流体の液体が通る液流路部と、
前記第１本体面に設けられ、前記第１蒸気流路部と連通して前記作動流体の蒸気が通る第２蒸気流路部と、を備え、
前記シート本体は、第１方向に長手方向を有する、周囲に前記第１蒸気流路部が配置されたランド部を有し、
前記第２蒸気流路部は、前記第１方向に直交する第２方向において前記ランド部の一方の側縁から他方の側縁に延びる蒸気流路溝を有している、ベーパーチャンバ用のウィックシート、
を提供する。
【０００８】
上述した第１の解決手段によるベーパーチャンバ用のウィックシートにおいて、
前記第２蒸気流路部は、複数の前記蒸気流路溝を有し、
互いに隣り合う一対の前記蒸気流路溝の間に、前記第１シートに当接する蒸気流路凸部が設けられている、
ようにしてもよい。
【０００９】
上述した第１の解決手段によるベーパーチャンバ用のウィックシートにおいて、
前記第２蒸気流路部は、前記蒸気流路凸部に設けられた、互いに隣り合う一対の前記蒸気流路溝を連通する蒸気流路連絡溝を有している、
ようにしてもよい。
【００１０】
上述した第１の解決手段によるベーパーチャンバ用のウィックシートにおいて、
互いに隣り合う前記蒸気流路凸部のうちの一方に設けられた前記蒸気流路連絡溝と、他方に設けられた前記蒸気流路連絡溝は、前記第１方向に沿って見たときに重なる位置とは異なる位置に配置されている、
ようにしてもよい。
（【００１１】以降は省略されています）
