公開番号2025155137
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058643
出願日2024-04-01
発明の名称鋼材の浸窒処理方法
出願人トヨタ自動車株式会社,学校法人トヨタ学園
代理人弁理士法人明成国際特許事務所
主分類C23C 8/26 20060101AFI20251006BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約【課題】効率よく浸窒処理を行える技術を提供する。
【解決手段】鋼材の浸窒処理方法は、鋼材の表面温度を、鋼材の表面から鋼材の内部へ窒素が浸入するのに適した第1温度に低下させて、鋼材の表面に浸窒ガスを接触させる第1工程と、表面温度を、鋼材の表面から浸入した窒素が鋼材の内部に拡散するのに適した温度であって第1温度よりも高い第2温度に上昇させて、鋼材の表面に浸窒ガスを接触させる第2工程と、を交互に繰り返し行う浸窒工程を含む。
【選択図】図2
特許請求の範囲【請求項１】
鋼材の浸窒処理方法であって、
前記鋼材の表面温度を、前記鋼材の表面から前記鋼材の内部へ窒素が浸入するのに適した第１温度に低下させて、前記鋼材の表面に浸窒ガスを接触させる第１工程と、
前記表面温度を、前記鋼材の表面から浸入した前記窒素が前記鋼材の内部に拡散するのに適した温度であって前記第１温度よりも高い第２温度に上昇させて、前記鋼材の表面に前記浸窒ガスを接触させる第２工程と、を交互に繰り返し行う浸窒工程を含む、浸窒処理方法。
続きを表示（約 520 文字）【請求項２】
請求項１に記載の浸窒処理方法であって、更に、
前記浸窒工程の後に、前記鋼材を冷却して前記表面温度を前記鋼材の表面に形成されたオーステナイトがマルテンサイトまたはフェライトを含む組織に変態する温度であって、前記第１温度よりも低い第３温度以下に低下させる冷却工程と、
前記冷却工程の後に、前記表面温度をマルテンサイトまたはフェライトを含む組織がオーステナイトに変態する温度である第４温度に上昇させてから前記第３温度以下に低下させる焼入工程と、を含む、浸窒処理方法。
【請求項３】
請求項２に記載の浸窒処理方法であって、
前記焼入工程において、前記鋼材に炭素を固溶させる浸炭処理を行う、浸窒処理方法。
【請求項４】
請求項１から請求項３のいずれか一項に記載の浸窒処理方法であって、
前記表面温度は前記鋼材の表面における前記窒素を固溶させる対象の部位の温度である、浸窒処理方法。
【請求項５】
請求項１から請求項３のいずれか一項に記載の浸窒処理方法であって、
前記浸窒工程は、最後に行われる前記第１工程の後に前記第２工程が行われる、浸窒処理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、鋼材の浸窒処理方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
鋼材の表面に窒素を固溶させる浸窒処理が知られている。特許文献１では、アンモニアを導入した炉内を９００℃～９７０℃の範囲内の温度において雰囲気圧力を７２０００Ｐａ以上に保つことによって、浸窒処理を短縮化できる技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６３４４４９５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、窒素源のアンモニアガスは、高温下では分解して水素の分圧が増加するため、多量のアンモニアガスを導入する必要がある。そのため、効率よく浸窒処理を行える技術が求められていた。
【課題を解決するための手段】
【０００５】
本開示は、上述の課題を解決するためになされたものであり、以下の形態として実現することが可能である。
【０００６】
（１）本開示の形態によれば、鋼材の浸窒処理方法が提供される。この浸窒処理方法は、前記鋼材の表面温度を、前記鋼材の表面から前記鋼材の内部へ窒素が浸入するのに適した第１温度に低下させて、前記鋼材の表面に浸窒ガスを接触させる第１工程と、前記表面温度を、前記鋼材の表面から浸入した前記窒素が前記鋼材の内部に拡散するのに適した温度であって前記第１温度よりも高い第２温度に上昇させて、前記鋼材の表面に前記浸窒ガスを接触させる第２工程と、を交互に繰り返し行う浸窒工程を含む。
この形態の浸窒処理方法によれば、炉内全体の温度を上昇させることなく、鋼材の表面温度を第２温度に上昇させればよいので、例えば、窒素源としてのアンモニアの分解が少なく、多量の浸窒ガスとしてのアンモニアガスを必要としない。また、表面温度を短時間で第１温度に低下できる。そのため、効率よく浸窒処理を行うことができる。
（２）上記形態の浸窒処理方法において、前記浸窒工程の後に、前記鋼材を冷却して前記表面温度を前記鋼材の表面に形成されたオーステナイトがマルテンサイトまたはフェライトを含む組織に変態する温度であって、前記第１温度よりも低い第３温度以下に低下させる冷却工程と、前記冷却工程の後に、前記表面温度をマルテンサイトまたはフェライトを含む組織がオーステナイトに変態する温度である第４温度に上昇させてから前記第３温度以下に低下させる焼入工程と、を含んでもよい。
この形態の浸窒処理方法によれば、冷却工程によって冷却した鋼材を焼入工程によって再度加熱するため、鋼材の結晶粒が粗大化することを抑制できる。そのため、鋼材の強度を向上できる。
（３）上記形態の浸窒処理方法において、前記焼入工程において、前記鋼材に炭素を固溶させる浸炭処理を行ってもよい。
この形態の浸窒処理方法によれば、鋼材に炭素を固有させるため、鋼材の強度を向上できる。
（４）上記形態の浸窒処理方法において、前記表面温度は前記鋼材の表面における窒素を固溶させる対象の部位の温度でもよい。
この形態の浸窒処理方法によれば、鋼材における窒素を固溶させる対象の部位の表面を加熱できればよいため、浸窒処理に要する加熱エネルギーを抑制できる。
（５）上記形態の浸窒処理方法において、前記浸窒工程は、最後に行われる前記第１工程の後に前記第２工程が行われてもよい。
この形態の浸窒処理方法によれば、第１工程で鋼材の表面から浸入した窒素が第２工程において内部に拡散するため、鋼材の強度を向上できる。
【０００７】
なお、本開示は、種々の形態で実現することが可能であり、例えば、浸窒装置や浸窒装置の制御方法、浸窒浸炭処理方法等の態様で実現することが可能である。
【図面の簡単な説明】
【０００８】
浸窒装置の構成を示す説明図である。

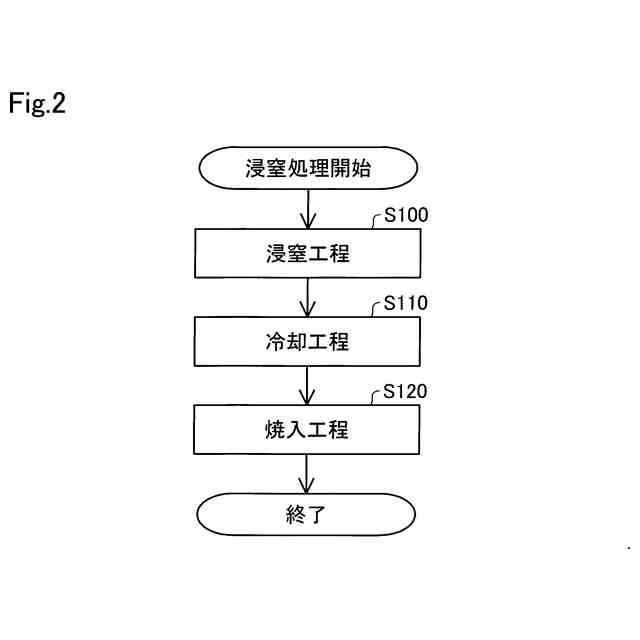

浸窒処理の一例を示すフローチャートである。
浸窒処理における表面温度の一例を示す図である。
第３実施形態における浸窒処理の一例を示すフローチャートである。
第３実施形態における浸窒処理における表面温度の一例を示す図である。
【発明を実施するための形態】
【０００９】
Ａ．第１実施形態：
図１は、本実施形態における、浸窒装置１００の構成を示す説明図である。浸窒装置１００は、真空浸窒炉１１０と第１ガス供給装置１２０と第１真空ポンプ１３０と第１加熱装置１４０と第１制御装置２００と汎用炉３１０と第２ガス供給装置３２０と第２真空ポンプ３３０と第２加熱装置３４０と第２制御装置４００を備えている。浸窒装置１００は、鋼鉄などの加工対象を減圧および加熱状態の真空浸窒炉１１０内に配置し、加工対象の表面に浸窒ガスを接触させることにより、浸窒ガスの窒素を加工対象の表面から侵入拡散させる浸窒処理に用いられる。また、浸窒装置１００は、加工対象を汎用炉３１０内に配置し、加工対象を加熱することにより、浸窒処理における焼き入れ工程に用いられる。
【００１０】
第１ガス供給装置１２０は、真空浸窒炉１１０内に浸窒ガスや冷却ガスを供給する装置である。浸窒ガスは、例えば、アンモニアガスである。冷却ガスは、例えば、窒素ガスである。
（【００１１】以降は省略されています）
