公開番号2025154614
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057716
出願日2024-03-29
発明の名称車両用灯具
出願人株式会社小糸製作所
代理人弁理士法人シリウスIP,個人
主分類F21S 41/55 20180101AFI20251002BHJP(照明)
要約【課題】部品同士を簡易に固定する新たな技術を提供する。

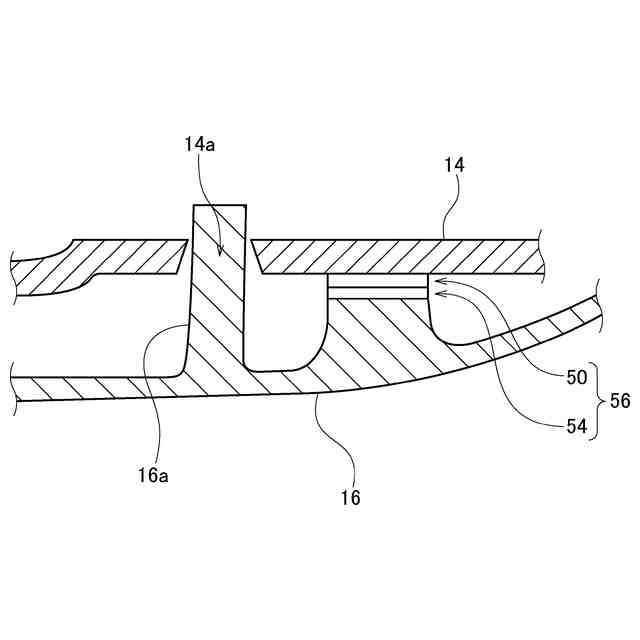

【解決手段】車両用灯具は、車両用灯具を構成する第1の樹脂成形部品と、車両用灯具を構成し、第1の樹脂成形部品に組み付けられる第2の樹脂成形部品と、第1の樹脂成形部品を第2の樹脂成形部品に固定する面ファスナ56と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
車両用灯具を構成する第１の樹脂成形部品と、
車両用灯具を構成し、前記第１の樹脂成形部品に組み付けられる第２の樹脂成形部品と、
前記第１の樹脂成形部品を前記第２の樹脂成形部品に固定する面ファスナと、
を備えることを特徴とする車両用灯具。
続きを表示（約 570 文字）【請求項２】
前記第２の樹脂成形品は、前記第１の樹脂成形部品に対して位置決めするためのピンが設けられていることを特徴とする請求項１に記載の車両用灯具。
【請求項３】
前記面ファスナは、

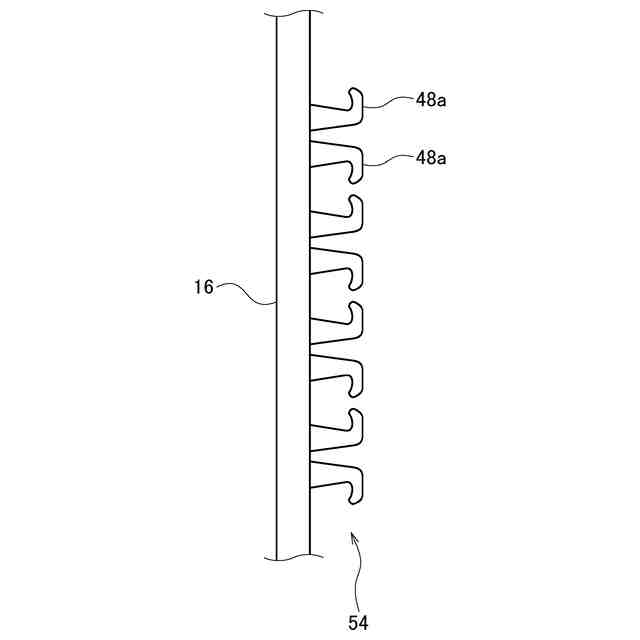

前記第２の樹脂成形部品に設けられている複数のフック部からなる係合部と、
前記第１の樹脂成形部品に設けられている複数のループ部からなる被係合部と、を有し、
前記係合部と前記被係合部とが接触することで前記第２の樹脂成形部品を前記第１の樹脂成形部品に固定することを特徴とする請求項１又は２に記載の車両用灯具。
【請求項４】
前記第２の樹脂成形部品は、前記第１の樹脂成形部品よりも柔らかい材料で構成されており、
前記複数のフック部は、前記第２の樹脂成形部品に一体成形で設けられていることを特徴とする請求項３に記載の車両用灯具。
【請求項５】
前記第２の樹脂成形部品は、ポリカーボネートからなるレンズであり、
前記第１の樹脂成形部品は、ポリブチレンテレフタレートからなる意匠部材であることを特徴とする請求項３に記載の車両用灯具。
【請求項６】
前記複数のフック部は、前記レンズの内面に一体成形で設けられていることを特徴とする請求項５に記載の車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用灯具に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、前方が開口したランプボディと、透光性樹脂で構成され、ランプボディの開口部に取付けられて灯室を形成するランプカバーと、を備え，ランプボディとランプカバーとがネジで締結された車両用灯具が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１７７８５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述の車両用灯具のように、ランプボディとランプカバーとをネジで締結する場合、ネジ孔が形成されたボスや凹部を各部品に設ける必要がある。そのため、部品形状が複雑になる。また、金型で部品を製造する際にはボスのような肉厚部を考慮した金型が必要な場合もある。さらには、複数の部品を互いに組み付けた後にネジで締結する必要があり、組立コストが上昇する。
【０００５】
本発明はこうした状況に鑑みてなされたものであり、その例示的な目的の一つは、部品同士を簡易に固定する新たな技術を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の車両用灯具は、車両用灯具を構成する第１の樹脂成形部品と、車両用灯具を構成し、第１の樹脂成形部品に組み付けられる第２の樹脂成形部品と、第１の樹脂成形部品を第２の樹脂成形部品に固定する面ファスナと、を備える。
【０００７】
この態様によると、樹脂成形部品同士をネジを用いずに固定できる。また、樹脂成形部品同士を接着剤や両面テープで固定した場合よりも樹脂成形部品同士の分解が容易であり、部品のリサイクルがし易くなる。
【０００８】
第２の樹脂成形品は、第１の樹脂成形部品に対して位置決めするためのピンが設けられていてもよい。これにより、面ファスナで部品同士を所定の位置で固定し易くなる。
【０００９】
面ファスナは、第２の樹脂成形部品に設けられている複数のフック部からなる係合部と、第１の樹脂成形部品に設けられている複数のループ部からなる被係合部と、を有してもよい。係合部と被係合部とが接触することで第２の樹脂成形部品を第１の樹脂成形部品に固定してもよい。これにより、係合部と被係合部とを接触させることで、最終的には係合部と被係合部とが強固に係合され、部品同士が固定される。ここで、係合部と被係合部とが接触することで部品同士が固定されるとは、接触している係合部の一部と被係合部の一部とがミクロに見て係合している状態が含まれる。
【００１０】
第２の樹脂成形部品は、第１の樹脂成形部品よりも柔らかい材料で構成されており、複数のフック部は、第２の樹脂成形部品に一体成形で設けられていてもよい。これにより、複数のフック部の形状の自由度が増す。
（【００１１】以降は省略されています）
