公開番号2025154585
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057672
出願日2024-03-29
発明の名称冷媒放出ユニット、冷凍サイクル装置、および冷媒放出方法
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F25B 45/00 20060101AFI20251002BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】室外に放出される可燃性冷媒の濃度を低下させる。
【解決手段】冷媒放出ユニット(U)は、第1圧縮機(42)を有し、可燃性冷媒を含む第
1冷媒を用いて冷凍サイクルを行う第1冷媒回路(40)と、第2圧縮機(62)を有し、二
酸化炭素を含む第2冷媒を用いて冷凍サイクルを行う第2冷媒回路(60)とを備える冷凍
サイクル装置(10)に適用される。冷媒放出ユニット(U)は、タンク(70)と、第1冷
媒回路(40)とタンク(70)とを接続する第1流路(81)と、第1流路(81)に設けられ
る第1弁(75)と、第2冷媒回路(60)とタンク(70)とを接続する第2流路(82)と、
第2流路(82)に設けられる第2弁(76)と、タンク(70)内の空間と、室外空間とを連
通させる第3流路(83)とを備える。

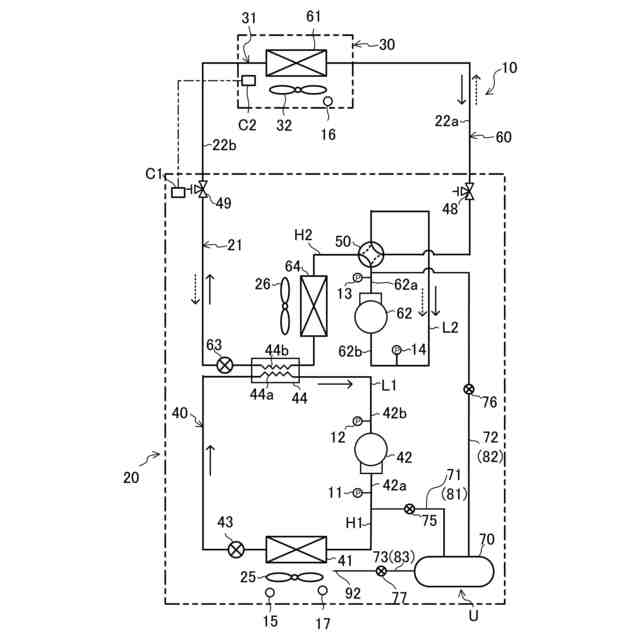

【選択図】図1
特許請求の範囲【請求項１】
第１圧縮機（42）を有し、可燃性冷媒を含む第１冷媒を用いて冷凍サイクルを行う第１
冷媒回路（40）と、第２圧縮機（62）を有し、二酸化炭素を含む第２冷媒を用いて冷凍サ
イクルを行う第２冷媒回路（60）とを備える冷凍サイクル装置（10）に適用される冷媒放
出ユニットであって、
タンク（70）と、
前記第１冷媒回路（40）と前記タンク（70）とを接続する第１流路（81）と、
前記第１流路（81）に設けられる第１弁（75）と、
前記第２冷媒回路（60）と前記タンク（70）とを接続する第２流路（82）と、
前記第２流路（82）に設けられる第２弁（76）と、
前記タンク（70）内の空間と、室外空間とを連通させる第３流路（83）とを備える
冷媒放出ユニット。
続きを表示（約 1,200 文字）【請求項２】

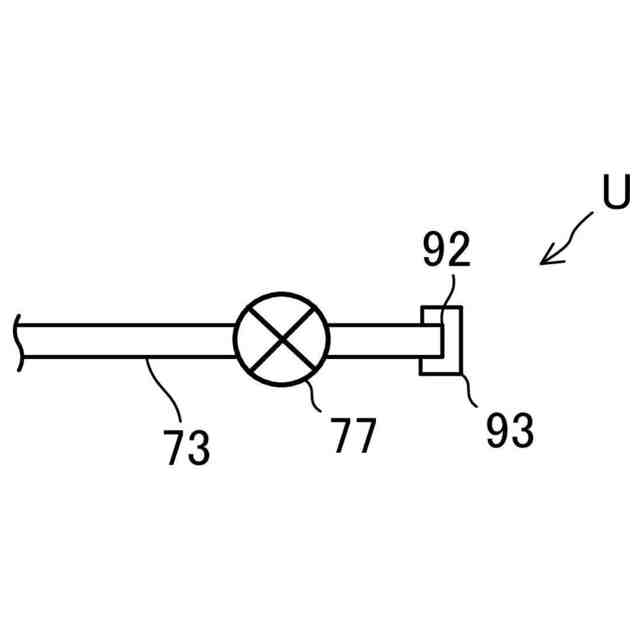

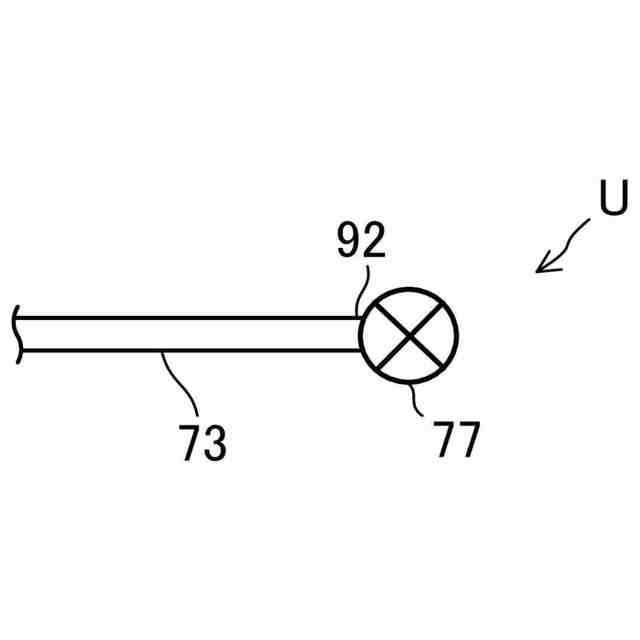

前記第３流路（83）に設けられる第３弁（77）をさらに備える
請求項１に記載の冷媒放出ユニット。
【請求項３】
前記第１弁（75）、前記第２弁（76）、および前記第３弁（77）は、制御部（C）によ
り制御される
請求項２に記載の冷媒放出ユニット。
【請求項４】
前記制御部（C）は、

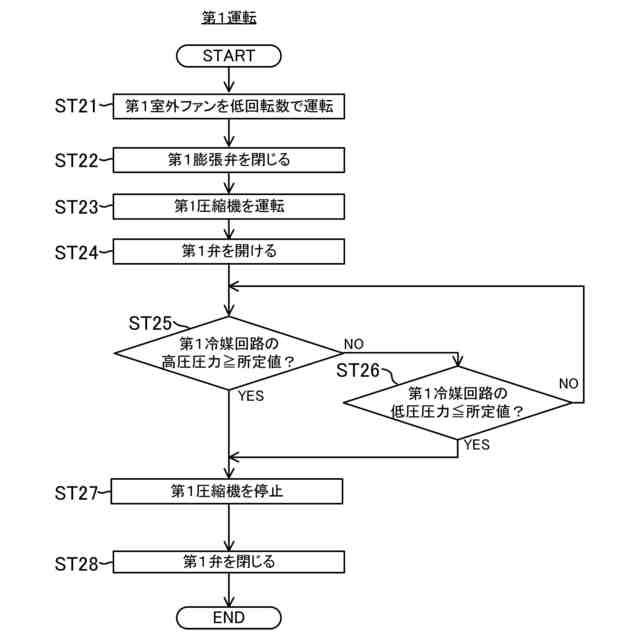

前記第１弁（75）を開けた状態で前記第１冷媒回路（40）の前記第１冷媒を前記タン
ク（70）に送る第１動作と、
前記第２弁（76）を開けた状態で前記第２冷媒回路（60）の前記第２冷媒を前記タン
ク（70）に送る第２動作と、
前記第３弁（77）を開けた状態で前記第１冷媒と前記第２冷媒とが混合した流体を前
記タンク（70）から室外に放出する第３動作とを行う
請求項３に記載の冷媒放出ユニット。
【請求項５】
前記第１動作は、前記第１弁（75）を開け且つ第前記第２弁（76）を閉じた状態で前記
第１冷媒回路（40）の前記第１冷媒を前記タンク（70）に送る動作であり、
前記第２動作は、前記第２弁（76）を開け且つ前記第１弁（75）を閉じた状態で前記第
２冷媒回路（60）の前記第２冷媒を前記タンク（70）に送る動作であり、
前記制御部（C）は、前記第１動作の後に、前記第２動作を実行させる
請求項４に記載の冷媒放出ユニット。
【請求項６】
前記制御部（C）は、
前記第１圧縮機（42）を運転しながら前記第１動作を行うまたは
前記第２圧縮機（62）を運転しながら前記第２動作を行う
請求項４または５に記載の冷媒放出ユニット。
【請求項７】
前記制御部（C）は、前記第２動作において、前記第２冷媒回路（60）の高圧圧力が臨
界圧力以上になるように前記第２冷媒回路（60）を制御する
請求項６に記載の冷媒放出ユニット。
【請求項８】

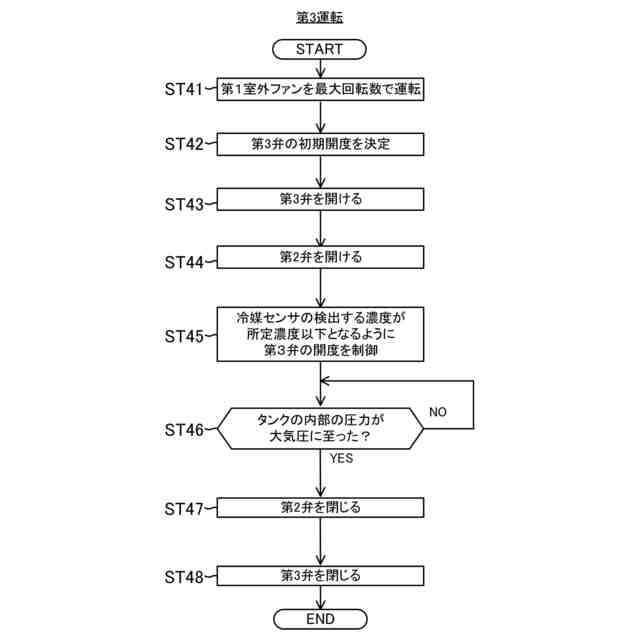

前記第３流路（83）から室外に放出された流体中の前記可燃性冷媒の濃度を検出するセ
ンサ（17）をさらに備え、
前記制御部（C）は、前記センサ（17）によって検出された濃度が所定濃度以下となる
ように前記第３弁（77）の開度を制御する
請求項３～５のいずれか１つに記載の冷媒放出ユニット。
【請求項９】
可燃性冷媒を含む第１冷媒を用いて冷凍サイクルを行う第１冷媒回路（40）と、二酸化
炭素を含む第２冷媒を用いて冷凍サイクルを行う第２冷媒回路（60）とを有する冷凍サイ
クル装置であって、
請求項１～５のいずれか１つに記載の冷媒放出ユニット（U）を備える
冷凍サイクル装置。
【請求項１０】
前記可燃性冷媒は、プロパンである
請求項９に記載の冷凍サイクル装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、冷媒放出ユニット、冷凍サイクル装置、および冷媒放出方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、可燃性冷媒を用いた冷媒回路によって冷凍サイクルを行う冷凍サイク
ル装置が開示されている。このような可燃性冷媒を、室外に放出して処理することがある
。
【先行技術文献】
【特許文献】
【０００３】
特許第７１６２７８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の冷凍サイクル装置では、室外に放出される可燃性冷媒の濃度が高くなる可
能性がある。
【０００５】
本開示は、室外に放出される可燃性冷媒の濃度を低下させることを目的とする。
【課題を解決するための手段】
【０００６】
第１の態様は、冷媒放出ユニットを対象とする。冷媒放出ユニット（U）は、第１冷媒
回路（40）と、第２冷媒回路（60）とを備える冷凍サイクル装置（10）に適用される。第
１冷媒回路（40）は、第１圧縮機（42）を有し、可燃性冷媒を含む第１冷媒を用いて冷凍
サイクルを行い、第２冷媒回路（60）は、第２圧縮機（62）を有し、二酸化炭素を含む第
２冷媒を用いて冷凍サイクルを行う。
【０００７】
冷媒放出ユニットは、タンク（70）と、前記第１冷媒回路（40）と前記タンク（70）と
を接続する第１流路（81）と、前記第１流路（81）に設けられる第１弁（75）と、前記第
２冷媒回路（60）と前記タンク（70）とを接続する第２流路（82）と、前記第２流路（82
）に設けられる第２弁（76）と、前記タンク（70）内の空間と、室外空間とを連通させる
第３流路（83）とを備える。
【０００８】
第１の態様では、第１弁（75）が開くことで、第１冷媒回路（40）の第１冷媒が、第１
流路（81）を通じてタンク（70）に流入する。第２弁（76）が開くことで、第２冷媒回路
（60）の第２冷媒が第２流路（82）を通じてタンク（70）に流入する。第１冷媒と第２冷
媒とがタンク（70）で混合されることで、タンク（70）内の混合された流体における第１
冷媒の濃度が低くなる。タンク（70）内の流体は、第３流路（83）を通じて室外に放出さ
れる。その結果、室外に放出される流体中の第１冷媒の濃度を低減できる。
【０００９】
第２の態様は、第１の態様において、前記第３流路（83）に設けられる第３弁（77）を
さらに備える。
【００１０】
第２態様では、第３流路（83）に設けられる第３弁（77）を閉じることで、タンク（70
）で混合した流体をタンク（70）内に溜めることができる。加えて、第３弁（77）を開く
ことによって、混合した流体を室外に放出できる。
（【００１１】以降は省略されています）
