発明の名称リフレクタ、紫外線照射ユニット、空気調和装置及びリフレクタの製造方法
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類G02B 5/10 20060101AFI20251002BHJP(光学)
要約【課題】紫外線の配光制御部を効果的に行うことができるようにする。

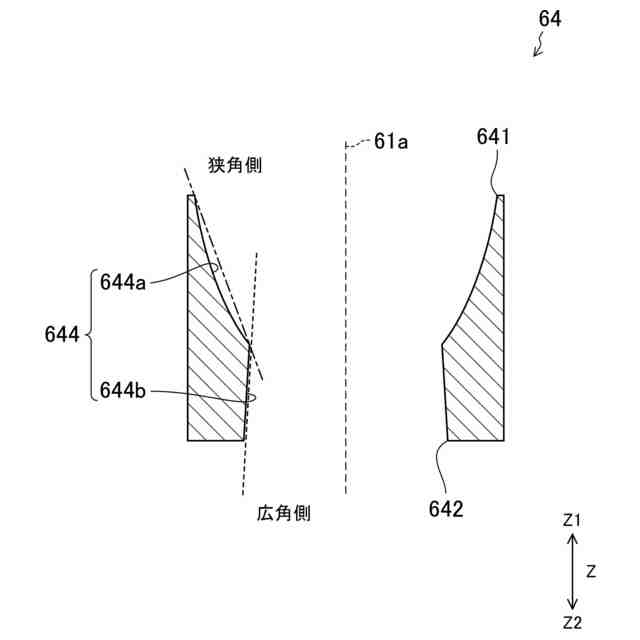

【解決手段】リフレクタは、紫外線を反射する反射面(644)を備え、前記反射面(644)は、紫外線の光軸(61a)に対して狭角となる第1面(644a) と、前記光軸(61a)に対して広角となる第2面(644b)とを含み、前記第2面(644b)の正反射率は、前記第1面(644a)の正反射率よりも低い。
【選択図】図11
特許請求の範囲【請求項１】
紫外線を反射する反射面（644）を備え、
前記反射面（644）は、紫外線の光軸（61a）に対して狭角となる第１面（644a）と、前記光軸（61a）に対して広角となる第２面（644b）とを含み、
前記第２面（644b）の正反射率は、前記第１面（644a）の正反射率よりも低い、リフレクタ。
続きを表示（約 660 文字）【請求項２】
前記第１面（644a）の正反射率は、５０％以上である、請求項１に記載のリフレクタ。
【請求項３】
前記第２面（644b）の正反射率は、３０％以下である、請求項１又は請求項２に記載のリフレクタ。
【請求項４】
前記第１面（644a）の材料と、前記第２面（644b）の材料とは、共通の材料を含む、請求項１又は請求項２に記載のリフレクタ。
【請求項５】
前記第２面（644b）の材料は、金属材料を含む、請求項１又は請求項２に記載のリフレクタ。
【請求項６】
前記第１面（644a）の表面粗さは、前記第２面（644b）の表面粗さと異なる請求項１又は請求項２に記載のリフレクタ。
【請求項７】
前記第１面（644a）の表面粗さは、０．０５μｍ以下であり、
前記第２面（644b）の表面粗さは、０．１μｍ以上である、請求項６に記載のリフレクタ。
【請求項８】
前記第２面（644b）には、紫外線を吸収する材料が配置される、請求項１又は請求項２に記載のリフレクタ。
【請求項９】
複数の部材（64A,64B）を繋ぎ合わせた構造を有する、請求項１又は請求項２に記載のリフレクタ。
【請求項１０】
内側に前記反射面（644）が形成される筒形状を有し、
前記光軸（61a）と同軸である、請求項１又は請求項２に記載のリフレクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、リフレクタ、紫外線照射ユニット、空気調和装置及びリフレクタの製造方法に関する。
続きを表示（約 950 文字）【背景技術】
【０００２】
特許文献１は、紫外線照射装置を開示する。特許文献１の紫外線照射装置は、紫外線を放出する紫外線発光ダイオードと、前記紫外線発光ダイオードから放出される紫外線の配光を平行光に変換するリフレクタと、紫外線を鏡面反射する平面状の反射面を有する反射部材とを、前記紫外線発光ダイオードが放出する紫外線の光軸の上に順次配置する。特許文献１の紫外線照射装置は、空気調和装機用室内機の内部に紫外線を照射して、空気調和装機用室内機の内部の空気中の細菌やウィルスを不活化する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６０２９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のようなリフレクタにおいては、照射対象物へ向けて反射させることができないような漏れ光が生じた場合、当該漏れ光の配光制御部にも対応でき、紫外線の配光制御部を効果的に行うことができることが好ましい。
【０００５】
本開示の目的は、紫外線の配光制御部を効果的に行うことである。
【課題を解決するための手段】
【０００６】
第１の態様は、リフレクタを対象とする。リフレクタは、紫外線を反射する反射面（644）を備え、前記反射面（644）は、紫外線の光軸（61a）に対して狭角となる第１面（644a）と、前記光軸（61a）に対して広角となる第２面（644b）とを含み、前記第２面（644b）の正反射率は、前記第１面（644a）の正反射率よりも低い。
【０００７】
第１の態様では、紫外線の配光制御部を効果的に行うことができる。
【０００８】
第２の態様は、第１の態様において、前記第１面（644a）の正反射率は、５０％以上である。
【０００９】
第２の態様では、第１面（644a）により紫外線を効果的に反射させることができる。
【００１０】
第３の態様は、第１又は第２の態様において、前記第２面（644b）の正反射率は、３０％以下である。
（【００１１】以降は省略されています）
