公開番号2025154439
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057443
出願日2024-03-29
発明の名称コーヒーメーカー
出願人タイガー魔法瓶株式会社
代理人弁理士法人矢野内外国特許事務所
主分類A47J 31/06 20060101AFI20251002BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】出器の開口部を弁体によって開閉させるための機構が熱によって損傷することを抑制することができ、耐久性を向上させることができるコーヒーメーカーとする。

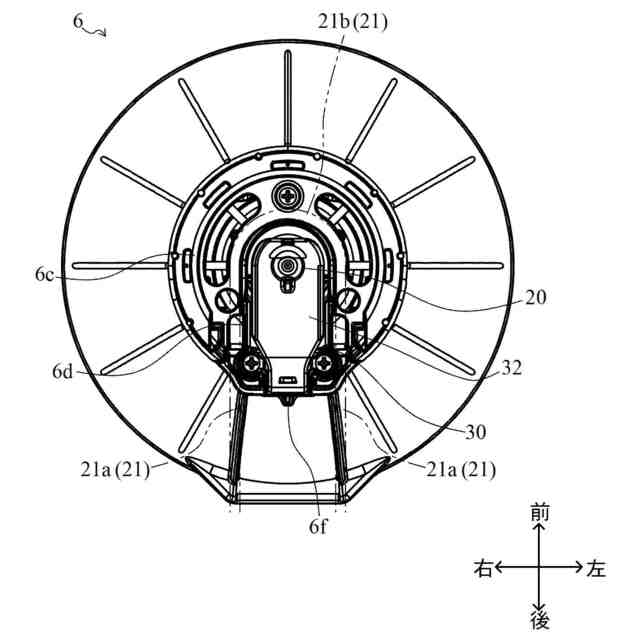

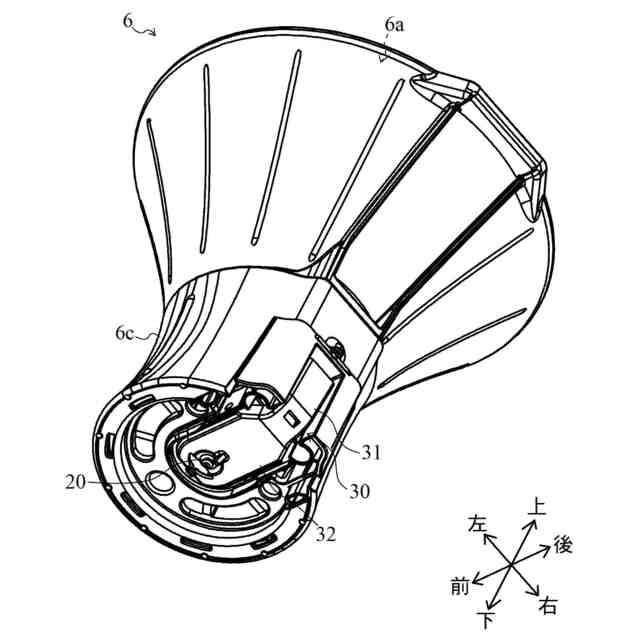

【解決手段】コーヒーメーカー1において、抽出器6の第二開口部2bを開状態にする際に、突き出し部材26を突き出した状態となるように移動させて回転部材30を押圧して回転部材30を回転させることによって、抽出器6の第二開口部2bから弁体20を離間させて、抽出器6の第二開口部2bが開いた状態とするものであり、抽出器6は、本体1Aと別体に構成され、突き出し部材26は、本体1Aに設けられるものとする。
【選択図】図7
特許請求の範囲【請求項１】
本体と抽出器とコーヒーサーバーとを備え、前記抽出器においてコーヒー粉が前記本体から吐出される湯に浸された後にフィルターでろ過することによってコーヒー液を抽出して、前記コーヒーサーバーに前記コーヒー液を貯留する、コーヒーメーカーであって、
前記抽出器は、抽出した前記コーヒー液を吐出する下方の開口部を備え、
前記抽出器の前記開口部を開閉する弁体と、
前記弁体が設けられる回転部材と、
前記回転部材を回転動作させる突き出し部材と、
を備え、
前記抽出器の前記開口部を開状態にする際に、前記突き出し部材を突き出した状態となるように移動させて前記回転部材を押圧して前記回転部材を回転させることによって、前記抽出器の前記開口部から前記弁体を離間させて、前記抽出器の前記開口部が開いた状態とするものであり、
前記抽出器は、前記本体と別体に構成され、
前記突き出し部材は、前記本体に設けられる、ことを特徴とするコーヒーメーカー。
続きを表示（約 510 文字）【請求項２】
前記回転部材は、前記弁体よりも熱伝導率が低く構成される、ことを特徴とする請求項１に記載のコ－ヒーメーカー
【請求項３】
前記コーヒー液を抽出する動作の際に、前記抽出器の底面に接触して前記抽出器を下方から支持する支持部を備え、
前記支持部は、前記抽出器の前記開口部よりも低い位置で前記抽出器を支持する、ことを特徴とする請求項２に記載のコーヒーメーカー。
【請求項４】
前記支持部は、前記抽出器を支持している状態において、底面視で前記抽出器の前記開口部の側方を囲むように構成される、ことを特徴とする請求項３に記載のコーヒーメーカー。
【請求項５】
前記支持部は、本体から突出する一対の腕部を備え、
前記支持部が前記抽出器を支持している状態において、前記抽出器の前記開口部は、底面視で一対の前記腕部の間に配置される、ことを特徴とする請求項４に記載のコーヒーメーカー。
【請求項６】
前記コーヒーサーバーの開口部と前記抽出器の前記開口部とは、平面視で重なる位置に配置される、ことを特徴とする請求項５に記載のコーヒーメーカー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、抽出器においてコーヒー粉が湯に浸された後にフィルターでろ過することによってコーヒー液を抽出してコーヒーサーバーにコーヒー液を貯留するコーヒーメーカーの技術に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、コーヒーメーカーとして、本体と、抽出器と、コーヒーサーバーと、を備え、抽出器においてコーヒー粉が本体から吐出される湯に浸された後にフィルターでろ過することによってコーヒー液を抽出して、コーヒーサーバーにコーヒー液を貯留するものが公知となっている。
【０００３】
また、特許文献１には、コーヒーメーカーについて、抽出器と、抽出器の下方の開口部を開閉する弁体と、抽出器の下方の開口部を弁体によって開閉させるための駆動機構と、を備えるものが記載されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２２／０６３５４４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、前記コーヒーメーカーでは、弁体及び駆動機構が抽出器に設けられて、これらが一体的に構成されていることから、抽出器内の湯の熱が駆動機構に伝わり易い構成となっている。このため、駆動機構が熱によって損傷し易く、耐久性に問題が生じるおそれがある。
【０００６】
本発明は以上の如き状況に鑑みてなされたものであり、抽出器の開口部を弁体によって開閉させるための機構が熱によって損傷することを抑制することができ、耐久性を向上させることができるコーヒーメーカーを提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明に係るコーヒーメーカーは、本体と抽出器とコーヒーサーバーとを備え、前記抽出器においてコーヒー粉が前記本体から吐出される湯に浸された後にフィルターでろ過することによってコーヒー液を抽出して、前記コーヒーサーバーに前記コーヒー液を貯留する、コーヒーメーカーであって、前記抽出器は、抽出した前記コーヒー液を吐出する下方の開口部を備え、前記抽出器の前記開口部を開閉する弁体と、前記弁体が設けられる回転部材と、前記回転部材を回転動作させる突き出し部材と、を備え、前記抽出器の前記開口部を開状態にする際に、前記突き出し部材を突き出した状態となるように移動させて前記回転部材を押圧して前記回転部材を回転させることによって、前記抽出器の前記開口部から前記弁体を離間させて、前記抽出器の前記開口部が開いた状態とするものであり、前記抽出器は、前記本体と別体に構成され、前記突き出し部材は、前記本体に設けられるものである。
【０００８】
本発明に係るコーヒーメーカーよれば、抽出器内の湯の熱が抽出器の開口部を弁体によって開閉させるための機構に伝わり難くなる。したがって、抽出器の開口部を弁体によって開閉させるための機構が熱によって損傷することを抑制することができ、耐久性を向上させることができる。
【０００９】
本発明において、前記回転部材は、前記弁体よりも熱伝導率が低く構成されると好適である。
【００１０】
本構成によれば、抽出器内の湯の熱が抽出器の開口部を弁体によって開閉させるための機構に伝わり難くなる。したがって、抽出器の開口部を弁体によって開閉させるための機構が熱によって損傷することを抑制することができ、耐久性を向上させることができる。
（【００１１】以降は省略されています）
