発明の名称農産物の集出荷装置
出願人シブヤ精機株式会社
代理人個人,個人
主分類B07C 5/36 20060101AFI20251002BHJP(固体相互の分離;仕分け)
要約【課題】プールコンベヤの数を抑えながらも多様な品種や等級に対応する貯留が可能な農産物の集出荷装置を提供する。
【解決手段】農産物集出荷装置10のプールコンベヤ14A～14Hは、同等級のケースCを貯留する第1プールコンベヤと等級の異なるケースCをランダムに貯留する第2プールコンベヤを備える。供給コンベヤ12上に設けられ、プールコンベヤ14A～14Hに供給されるケースCの識別情報を読取る第1読取装置18と、読取った識別情報に基づき第1プールコンベヤと第2プールコンベヤの作動を制御する制御装置20を備える。制御装置20は第1プールコンベヤに同等級のケースCが所定数貯留された際に該ケースを排出コンベヤ22へ排出するとともに第2プールコンベヤにランダムに貯留される同等級のケース数をカウントし、第2プールコンベヤにおける同等級のケースが所定数貯留された際に該ケースを排出コンベヤ22へ排出する。
【選択図】図1
特許請求の範囲【請求項１】
農産物が等階級ごとに箱詰めされたケースを供給する供給コンベヤと、
上記供給コンベヤの下流側に設けられ、ケースを貯溜する複数のプールコンベヤと、
上記プールコンベヤに貯留されたケースを所定数ごとに排出コンベヤに排出して出荷処理する農産物の集出荷装置において、
上記プールコンベヤは、同等階級のケースを貯留する第１プールコンベヤと、
等階級の異なるケースをランダムに貯留する第２プールコンベヤとを備え、
上記供給コンベヤ上に設けられ、上記第１プールコンベヤおよび第２プールコンベヤに供給されるケースの識別情報を読取るための第１読取手段と、
上記第１読取手段により読取った識別情報に基づいて、上記第１プールコンベヤおよび第２プールコンベヤの作動を制御する制御手段と、を備え、
上記制御手段は、
上記第１プールコンベヤに同等階級のケースが所定数貯留された際に該ケースを排出コンベヤへ排出するとともに、
上記第２プールコンベヤにランダムに貯留される同等階級のケース数をカウントし、上記第２プールコンベヤにおける同等階級のケースが所定数貯留された際に、上記第２プールコンベヤにおける同等階級のケースまたは上記第２プールコンベヤに貯留されたケースを排出コンベヤへ排出する
ことを特徴とする農産物の集出荷装置。
続きを表示（約 370 文字）【請求項２】
上記排出コンベヤ上に設けられ、排出コンベヤで搬送されるケースの上記識別情報を読取るための第２読取手段と、
上記排出コンベヤで搬送されるケースを振分ける第２振分け手段とを備え、
上記制御手段は、上記第２プールコンベヤにランダムに貯留されたケースのうち、上記所定数貯留された同等階級のケースとそれ以外ケースとを上記第２振分け手段により振分けることを特徴とする請求項１に記載の農産物の集出荷装置。
【請求項３】
上記第２プールコンベヤは、環状の移動経路に沿ってケースを搬送するループコンベヤを備え、
上記制御手段は、上記ループコンベヤにランダムに貯留される同等階級のケースが所定数貯留された際に該ケースを排出コンベヤへ排出することを特徴とする請求項１に記載の農産物の集出荷装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、農産物が収納されたケースの集出荷処理に用いられる集出荷装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
異なる品目、異なる等級の農産物を収納しているケースを、搬送ライン上をランダムに搬送する集出荷装置において、品目、等級ごとにケースを仕分けて段積みする農産物の出荷前処理方法が提案されている（特許文献１）。特許文献１では、入荷ライン１１Ａ、１１Ｂの上手ライン部５０において、ケース２、３に収納している農産物の検査、選別を行い、検査、選別済みのケース２、３を同一品目、同一等級ごとに仕分けして各中間ライン部５１に集積している。その後、同一品目、同一等のケース２、３を所定数ごとに下手ライン部５２に移し、下手ライン部５２において、同一品目、同一等級の農産物を収納しているケース２、３を段積み手段５５により複数段に段積みしている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－０３７４２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の集出荷装置では、各中間ライン５１上には、同一品種、等級のケースしかプールできず、多品種あるいは多等級に対応する必要がある場合、品種、等級の組み合わせに対応する中間ライン５１（プールコンベヤ）が必要となり、施設が大型化するといった問題がある。
【０００５】
本発明は、プールコンベヤの数を抑えながらも多様な品種や等級に対応する貯留が可能な農産物の集出荷装置を提供することを課題としている。
【課題を解決するための手段】
【０００６】
本発明の第１の発明である農産物の集出荷装置は、農産物が等級ごとに箱詰めされたケースを供給する供給コンベヤと、上記供給コンベヤの下流側に設けられ、ケースを貯溜する複数のプールコンベヤと、上記プールコンベヤに貯留されたケースを所定数ごとに排出コンベヤに排出して出荷処理する農産物の集出荷装置において、上記プールコンベヤは、同等級のケースを貯留する第１プールコンベヤと、等級の異なるケースをランダムに貯留する第２プールコンベヤとを備え、上記供給コンベヤ上に設けられ、上記第１プールコンベヤおよび第２プールコンベヤに供給されるケースの識別情報を読取るための第１読取手段と、上記第１読取手段により読取った識別情報に基づいて、上記第１プールコンベヤおよび第２プールコンベヤの作動を制御する制御手段と、を備え、上記制御手段は、上記第１プールコンベヤに同等級のケースが所定数貯留された際に該ケースを排出コンベヤへ排出するとともに、上記第２プールコンベヤにランダムに貯留される同等級のケース数をカウントし、上記第２プールコンベヤにおける同等級のケースが所定数貯留された際に該ケースを排出コンベヤへ排出することを特徴としている。
【０００７】
本発明の第２の発明である農産物の集出荷装置は、第１の発明において、上記排出コンベヤ上に設けられ、排出コンベヤで搬送されるケースの上記識別情報を読取るための第２読取手段と、上記排出コンベヤで搬送されるケースを振分ける第２振分け手段とを備え、上記制御手段は、上記第２プールコンベヤにランダムに貯留されたケースのうち、上記所定数貯留された同等級のケースとそれ以外ケースとを上記第２振分け手段により振分けることを特徴としている。
【０００８】
本発明の第３の発明である農産物の集出荷装置は、第１の発明において、上記第２プールコンベヤが、環状の移動経路に沿ってケースを搬送するループコンベヤを備え、上記制御手段は、上記ループコンベヤにランダムに貯留される同等級のケースが所定数貯留された際に該ケースを排出コンベヤへ排出することを特徴としている。
【発明の効果】
【０００９】
本発明によれば、プールコンベヤの数を抑えながらも多様な品種および等級に対応する貯留が可能な農産物の集出荷装置を提供することができる。
【図面の簡単な説明】
【００１０】

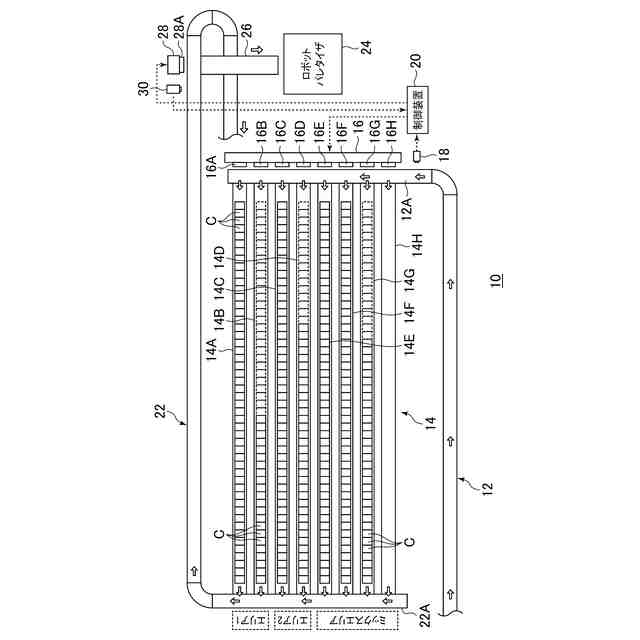

本発明の第１実施形態である農産物集出荷装置の配置を示す平面図である。
プールコンベヤの下流部の一部の構成を示す拡大平面図である。
排出コンベヤにより搬送されるケースが、プッシャによりパレタイザコンベヤに押し出される様子を示す部分拡大平面図である。
第２実施形態である農産物集出荷装置の配置を示す平面図である。
【発明を実施するための形態】
