公開番号2025127070
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023565
出願日2024-02-20
発明の名称長尺物の篩い分け方法、焼却灰の処理方法、及び、振動篩機
出願人UBE三菱セメント株式会社
代理人個人,個人,個人
主分類B07B 1/38 20060101AFI20250825BHJP(固体相互の分離;仕分け)
要約【課題】本開示は、焼却灰に含まれる長尺物に付着している灰成分を長尺物から十分に除去しつつ、長尺物と灰成分とを精度よく篩い分けすることが可能な長尺物の篩い分け方法、焼却灰の処理方法、及び、振動篩機を説明する。
【解決手段】長尺物の篩い分け方法は、円形状を呈する篩部材の平坦部に焼却灰を投入することと、篩部材の周方向に焼却灰を移動させ、篩部材の篩網部において、焼却灰に含まれる長尺物を篩上物として焼却灰の灰成分から分離することと、焼却灰から分離されて篩網部を通過せずに篩部材上に残った篩上物を第1の排出部から排出することと、篩網部を通過した灰成分を篩下物として第2の排出部から排出することとを含む。平坦部は、篩部材のうち中心角が180°以上の略扇形状の領域であり、貫通孔が設けられていない。篩網部は、篩部材のうち中心角が180°以下の略扇形状の領域であり、複数の貫通孔が設けられている。
【選択図】図3
特許請求の範囲【請求項１】
円形状を呈する篩部材の平坦部に焼却灰を投入することと、
駆動部により前記篩部材を振動させることにより、前記篩部材の周方向に前記焼却灰を移動させ、前記篩部材の篩網部において、前記焼却灰に含まれる長尺物を篩上物として前記焼却灰の灰成分から分離することと、
前記焼却灰から分離されて前記篩網部を通過せずに前記篩部材上に残った前記篩上物を第１の排出部から排出することと、
前記篩網部を通過した前記灰成分を篩下物として第２の排出部から排出することとを含み、
前記平坦部は、前記篩部材のうち中心角が１８０°以上の略扇形状の領域であり、貫通孔が設けられておらず、
前記篩網部は、前記篩部材のうち中心角が１８０°以下の略扇形状の領域であり、複数の貫通孔が設けられている、長尺物の篩い分け方法。
続きを表示（約 1,500 文字）【請求項２】
前記篩網部に設けられている前記複数の貫通孔の直径は１０ｍｍ～４０ｍｍである、請求項１に記載の方法。
【請求項３】
前記篩部材は、前記篩網部のうち前記篩部材の中心部から前記平坦部に向けて延び、且つ、複数の別の貫通孔が設けられた突出部をさらに含む、請求項１に記載の方法。
【請求項４】
前記篩部材の上面に、前記第１の排出部から前記篩網部に向けて延び、且つ、前記篩部材上に残った前記篩上物を前記第１の排出部に誘導するように構成されたガイド部材が配置されている、請求項１～３のいずれか一項に記載の方法。
【請求項５】
長尺物を含む焼却灰から、第１の選別機によって鉄類を分離することと、
鉄類が分離された後の前記焼却灰を篩機によって篩い分けることと、
前記篩機によって篩い分けられた第１の篩下物を、第２の選別機によって非鉄類と灰成分とに分離することと、
前記篩機によって篩い分けられた第１の篩上物を破砕機によって破砕することと、
破砕された前記第１の篩上物を、円形状を呈する篩部材を備える振動篩機によって篩い分けることとを含み、
前記第１の篩上物を前記振動篩機によって篩い分けることは、
前記第１の篩上物を前記篩部材の平坦部に投入することと、
駆動部により前記篩部材を振動させることにより、前記篩部材の周方向に前記第１の篩上物を移動させ、前記篩部材の篩網部において、前記第１の篩上物に含まれる前記長尺物を第２の篩上物として前記第１の篩上物の灰成分から分離することと、
前記第１の篩上物から分離されて前記篩網部を通過せずに前記篩部材上に残った前記第２の篩上物を第１の排出部から排出することと、
前記篩網部を通過した前記第１の篩上物の灰成分を第２の篩下物として第２の排出部から排出することと、
前記第２の排出部から排出された前記第２の篩下物を、前記第２の選別機によって非鉄類と灰成分とに分離することとを含み、
前記平坦部は、前記篩部材のうち中心角が１８０°以上の略扇形状の領域であり、貫通孔が設けられておらず、
前記篩網部は、前記篩部材のうち中心角が１８０°以下の略扇形状の領域であり、複数の貫通孔が設けられている、焼却灰の処理方法。
【請求項６】
破砕された前記第１の篩上物から、第３の選別機によって鉄類を分離することをさらに含み、
前記第１の篩上物を前記篩部材の平坦部に投入することは、前記第３の選別機によって鉄類が分離された後の前記第１の篩上物を前記篩部材の平坦部に投入することを含む、請求項５に記載の方法。
【請求項７】
前記第１の排出部から排出された前記第２の篩上物を別の篩機によって液体を用いて篩い分けることと、
前記別の篩機によって篩い分けられた第３の篩下物を乾燥して、前記第１の選別機に供給することとをさらに含む、請求項５に記載の方法。
【請求項８】
前記篩網部に設けられている前記複数の貫通孔の直径は１０ｍｍ～４０ｍｍである、請求項５～７のいずれか一項に記載の方法。
【請求項９】
前記篩部材は、前記篩網部のうち前記篩部材の中心部から前記平坦部に向けて延び、且つ、複数の別の貫通孔が設けられた突出部をさらに含む、請求項５～７のいずれか一項に記載の方法。
【請求項１０】
前記篩部材の上面に、前記第１の排出部から前記篩網部に向けて延び、且つ、前記篩部材上に残った前記篩上物を前記第１の排出部に誘導するように構成されたガイド部材が配置されている、請求項５～７のいずれか一項に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、長尺物の篩い分け方法、焼却灰の処理方法、及び、振動篩機に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１は、中央部にパンチ孔が設けられていない平板部と、中央部の周囲において円環状に拡がり且つ多数個のパンチ孔が設けられた篩部とを含むパンチング板を篩部材とする円形振動篩機により、水砕スラグを一次篩い分けする方法を開示している。当該方法は、円形振動篩機により篩部材を振動させた状態で、水砕スラグをパンチング板の中央部に投入することを含む。中央部に供給された水砕スラグは、篩部材の振動により、篩部材の外周縁に向けて、放射状又は旋回しつつ放射状に拡散移動する。水砕スラグ中の針状物（針状スラグ）は、平板部においてほぼ水平に寝た状態であるので、水砕スラグの拡散移動の際にも立ち上がることなく寝た状態のまま移動する。そのため、針状物は、パンチ孔から落下せずに、篩上物として篩い分けされる。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１８１４１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ゴミなどの焼却灰に含まれる長尺物（例えば、針状などを呈する長尺の異物）の表面には、通常、焼却灰の灰成分が付着している。特許文献１の方法では、中央部に焼却灰を投入した場合、中央部から篩部への焼却灰の移動距離及び移動時間が短い傾向にある。そのため、中央部から篩部に向けて焼却灰が直ちに移動してしまうので、長尺物に付着する灰成分が長尺物から分離しないまま、篩上物として篩い分けされる可能性がある。この場合、下流側の選別機において、長尺物と灰成分との分離が不十分となる懸念がある。
【０００５】
そこで、本開示は、焼却灰に含まれる長尺物に付着している灰成分を長尺物から十分に除去しつつ、長尺物と灰成分とを精度よく篩い分けすることが可能な長尺物の篩い分け方法、焼却灰の処理方法、及び、振動篩機を説明する。
【課題を解決するための手段】
【０００６】
長尺物の篩い分け方法の一例は、円形状を呈する篩部材の平坦部に焼却灰を投入することと、駆動部により篩部材を振動させることにより、篩部材の周方向に焼却灰を移動させ、篩部材の篩網部において、焼却灰に含まれる長尺物を篩上物として焼却灰の灰成分から分離することと、焼却灰から分離されて篩網部を通過せずに篩部材上に残った篩上物を第１の排出部から排出することと、篩網部を通過した灰成分を篩下物として第２の排出部から排出することとを含む。平坦部は、篩部材のうち中心角が１８０°以上の略扇形状の領域であり、貫通孔が設けられていない。篩網部は、篩部材のうち中心角が１８０°以下の略扇形状の領域であり、複数の貫通孔が設けられている。
【発明の効果】
【０００７】
本開示に係る長尺物の篩い分け方法、焼却灰の処理方法、及び、振動篩機によれば、焼却灰に含まれる長尺物に付着している灰成分を長尺物から十分に除去しつつ、長尺物と灰成分とを精度よく篩い分けすることが可能となる。
【図面の簡単な説明】
【０００８】

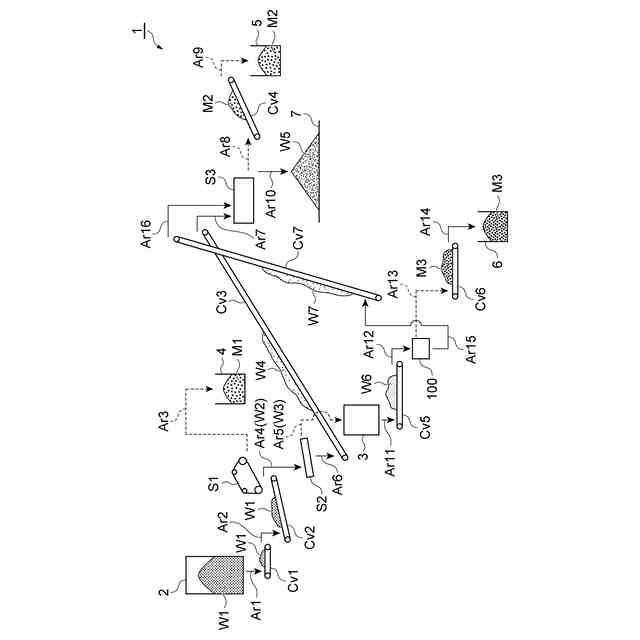

図１は、焼却灰処理設備の一例を示す概略図である。

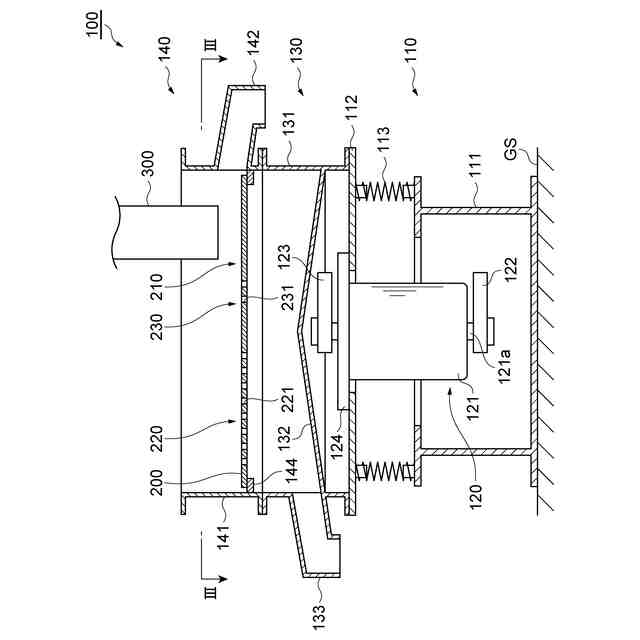

図２は、振動篩機の一例を側方から見て示す断面図である。

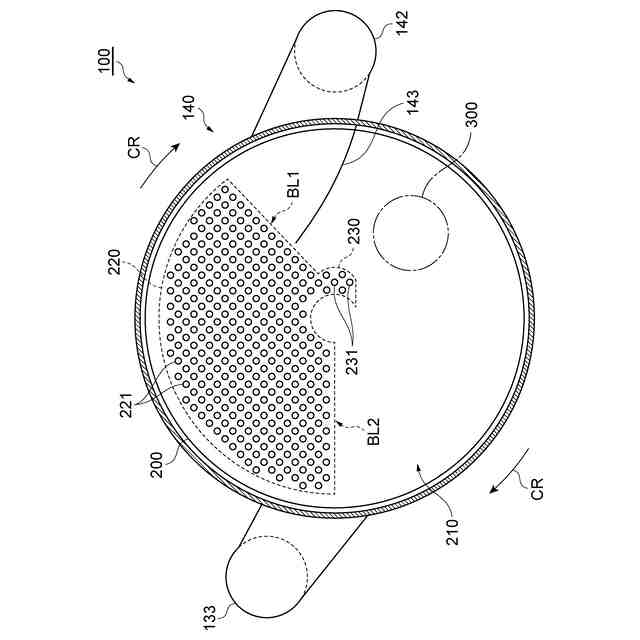

図３は、図２のＩＩＩ－ＩＩＩ線断面図である。

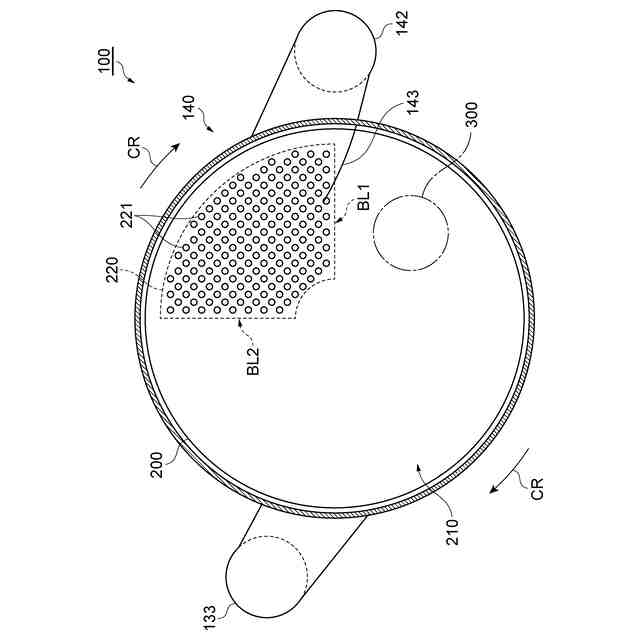

図４は、振動篩機の他の例を上方から見て示す断面図である。

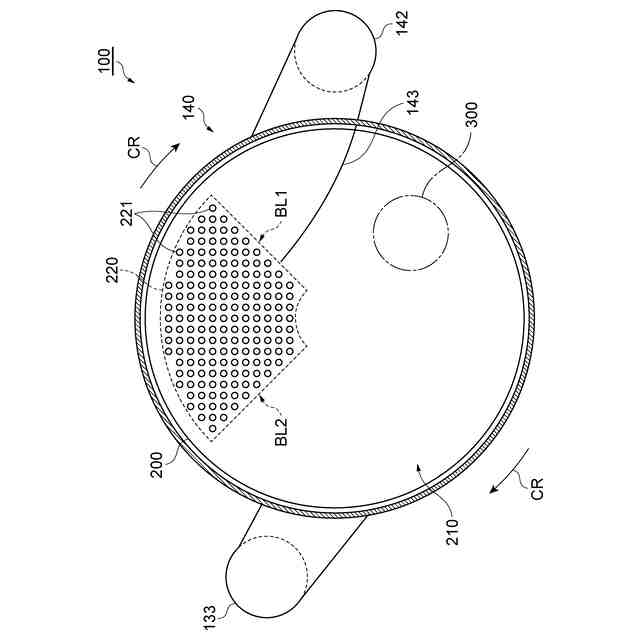

図５は、振動篩機の他の例を上方から見て示す断面図である。

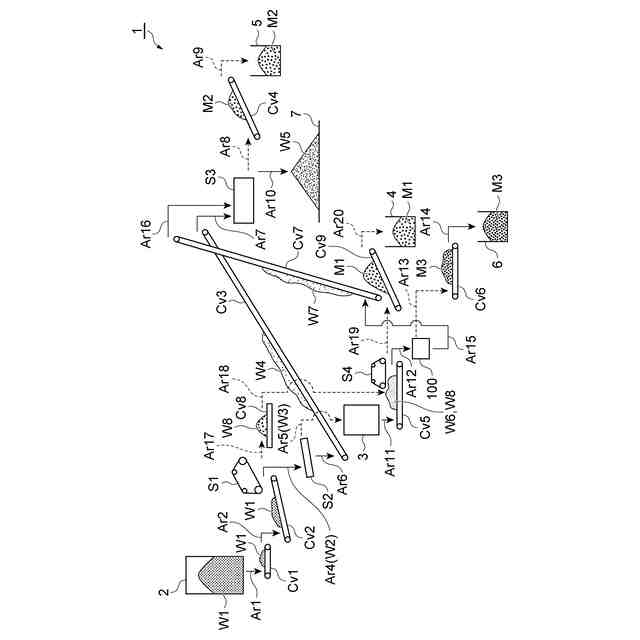

図６は、焼却灰処理設備の他の例を示す概略図である。

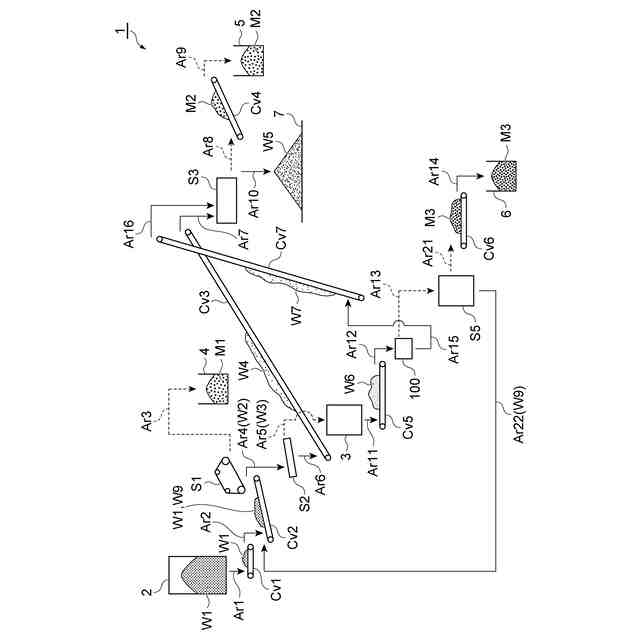

図７は、焼却灰処理設備の他の例を示す概略図である。
【発明を実施するための形態】
【０００９】
以下の説明において、同一要素又は同一機能を有する要素には同一符号を用いることとし、重複する説明は省略する。なお、本明細書において、図の上、下、右、左というときは、図中の符号の向きを基準とすることとする。
【００１０】
［焼却灰処理設備の構成］
図１を参照して、焼却灰処理設備１の構成について説明する。焼却灰処理設備１は、例えば、ゴミ焼却灰中の主灰Ｗ１から、金属異物Ｍ１，Ｍ２や長尺物Ｍ３などを分離するように構成されている。主灰Ｗ１は、例えば、ストーカ炉等のゴミ焼却設備の炉底から排出される焼却灰である。一方、ゴミ焼却設備の排ガスと共に排出される灰は、飛灰という。焼却灰処理設備１は、搬送部Ｃｖ１～Ｃｖ７と、ホッパ２と、選別機Ｓ１～Ｓ３と、破砕機３と、振動篩機１００とを備える。
（【００１１】以降は省略されています）
