公開番号2025103896
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221601
出願日2023-12-27
発明の名称砂乾燥選別装置
出願人株式会社シンセイ
代理人弁理士法人フィールズ国際特許事務所
主分類B07B 1/00 20060101AFI20250702BHJP(固体相互の分離;仕分け)
要約【課題】採取した砂を乾燥し、さらに、その粒径に応じて砂を選別するための砂乾燥選別装置を提供する。
【解決手段】砂を乾燥し、選別するための砂乾燥選別装置は、供給される砂が流入する第1の送り管と、第1の送り管の上流側から第1の送り管内に加熱空気を送り、砂を第1の送り管の下流方向に流す第1の熱風機と、上下方向に配置され且つ下向きに開口する第2の送り管であって、第1の送り管は第2の送り管の側周面と連通し、第2の送り管の側周面から第2の送り管内に流入した砂は第2の送り管内を旋回しながら落下して流れる、第2の送り管と、第2の送り管と上下方向に接続する選別管であって、第2の送り管から流入する砂をその粒径に応じて選別するフィルタを有し、当該フィルタを通過する砂を排出する選別管とを備える。

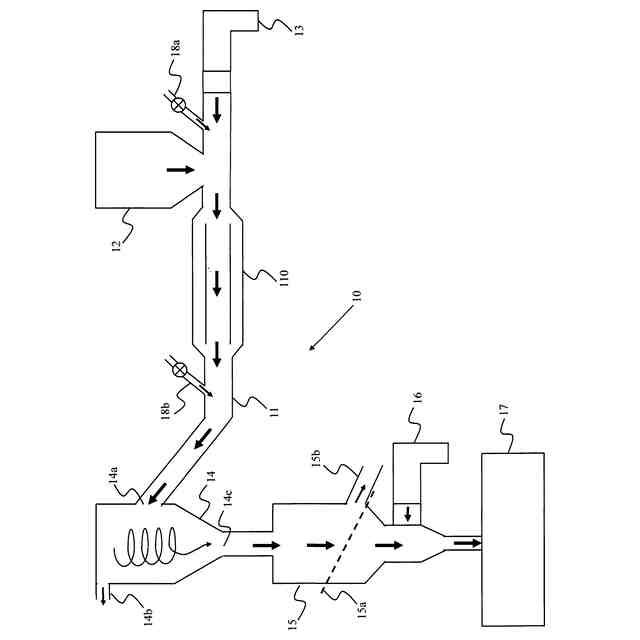

【選択図】図1
特許請求の範囲【請求項１】
砂を乾燥し、選別するための砂乾燥選別装置において、
供給される砂が流入する第１の送り管と、
前記第１の送り管の上流側から前記第１の送り管内に加熱空気を送り、砂を第１の送り管の下流方向に流す第１の熱風機と、
上下方向に配置され且つ下向きに開口する第２の送り管であって、前記第１の送り管は前記第２の送り管の側周面と連通し、前記第２の送り管の側周面から前記第２の送り管内に流入した砂は前記第２の送り管内を旋回しながら落下して流れる、前記第２の送り管と、
前記第２の送り管と上下方向に接続する選別管であって、前記第２の送り管から流入する砂をその粒径に応じて選別するフィルタを有し、当該フィルタを通過する砂を排出する前記選別管とを備えることを特徴とする砂乾燥選別装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１の送り管は、管体内を流れる砂を散乱させながら流す散乱機構部を有することを特徴とする請求項１に記載の砂乾燥選別装置。
【請求項３】
採取された砂を保管するタンクを備え、前記タンクに保管された砂が前記第１の送り管に供給されることを特徴とする請求項１に記載の砂乾燥選別装置。
【請求項４】
前記第１の送り管の途中から分岐する分岐管に、前記第１の送り管内に圧縮空気を送るためのコンプレッサが接続され、前記コンプレッサから供給される圧縮空気により、砂を第１の送り管の下流方向に流すことを特徴とする請求項１に記載の砂乾燥選別装置。
【請求項５】
前記第２の送り管は、前記第１の送り管から流入した砂のうち、落下せずに浮遊する砂の微粒子を排出する排出口を有することを特徴とする請求項１に記載の砂乾燥選別装置。
【請求項６】
前記第２の送り管は、下方向に向かって尖っている円錐形状部分を有して形成されることを特徴とする請求項１に記載の砂乾燥選別装置。
【請求項７】
前記選別管は、前記第２の送り管から流入した砂のうち、前記フィルタを通過しない砂を排出する排出口を有することを特徴とする請求項１に記載の砂乾燥識別装置。
【請求項８】
前記フィルタを通過する砂に、加熱空気を吹き付ける第２の熱風機を有することを特徴とする請求項１に記載の砂乾燥選別装置。
【請求項９】
砂を乾燥し、選別するための砂乾燥選別装置において、

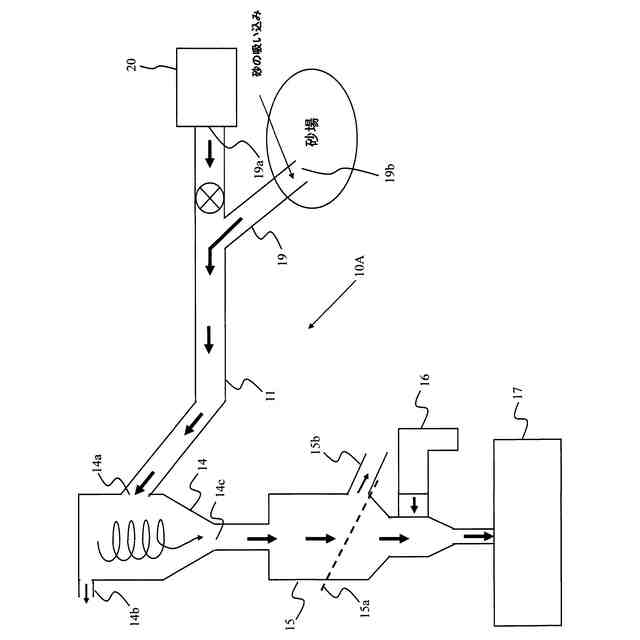

上流端が二股に分岐する第１の送り管であって、当該第１の送り管の二股一方の先端口から圧縮空気が供給され、当該第１の送り管の二股他方の先端口から、前記圧縮空気の流れにより砂が吸い込まれる、前記第１の送り管と、
前記第１の送り管の上流側から前記第１の送り管内に前記圧縮空気を送り、砂を第１の送り管の下流方向に流すコンプレッサと、
上下方向に配置され且つ下向きに開口する第２の送り管であって、前記第１の送り管は前記第２の送り管の側周面と連通し、前記第２の送り管の側周面から前記第２の送り管内に流入した砂は前記第２の送り管内を旋回しながら落下して流れる、前記第２の送り管と、
前記第２の送り管と上下方向に接続する選別管であって、前記第２の送り管から流入する砂をその粒径に応じて選別するフィルタを有し、当該フィルタを通過する砂を排出する前記選別管とを備えることを特徴とする砂乾燥選別装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、採取した砂を乾燥し、さらに、その粒径に応じて砂を選別するための砂乾燥選別装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
水中の土砂を採取し、所定の粒径以上の砂礫を選別する場合、従来、ポンプで土砂を含む水を汲み上げ、その汲み上げた水に含まれる土砂を例えば網目を有する振るい装置にかけることで、所定の粒径以上の砂礫を選別して分離する作業が行われている。
【０００３】
本願発明者は、特許文献１に開示されるように、大掛かりな装置を用いずに、土砂に含まれる砂礫を選別する器具の研究・開発を進め、より簡便に且つ効率的に水に含まれる土砂から所定の粒径以上の砂礫を選別することができる砂礫選別具を発明した。
【０００４】
選別された砂礫は、コンクリートやアスファルトなどの骨材や建設資材として利用するために、例えば、含水比が所定比率（例えば５％以下）となるよう乾燥処理される。例えば、既知のロータリー式砂乾燥装置により砂の乾燥処理が行われる。一般的なロータリー式砂乾燥装置は、円筒状の容器を回転させ且つ容器内に熱風を送り込み、容器内の砂を撹拌しながら砂を乾燥させる。
【先行技術文献】
【特許文献】
【０００５】
特許第７０８１８４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本願発明者は、採取した砂を乾燥させるための新たな砂乾燥装置の研究・開発を進め、より簡便に且つ効率的に砂を乾燥させ、さらに、乾燥処理工程において、その粒径に応じて砂を選別することができる砂乾燥選別装置を開発するに至った。
【０００７】
そこで、本発明は、採取した砂を乾燥し、さらに、その粒径に応じて砂を選別するための砂乾燥選別装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するための本発明の砂乾燥選別装置は、砂を乾燥し、選別するための砂乾燥選別装置において、供給される砂が流入する第１の送り管と、前記第１の送り管の上流側から前記第１の送り管内に加熱空気を送り、砂を第１の送り管の下流方向に流す第１の熱風機と、上下方向に配置され且つ下向きに開口する第２の送り管であって、前記第１の送り管は前記第２の送り管の側周面と連通し、前記第２の送り管の側周面から前記第２の送り管内に流入した砂は前記第２の送り管内を旋回しながら落下して流れる、前記第２の送り管と、前記第２の送り管と上下方向に接続する選別管であって、前記第２の送り管から流入する砂をその粒径に応じて選別するフィルタを有し、当該フィルタを通過する砂を排出する前記選別管とを備えることを特徴とする。
【０００９】
また、本発明の砂乾燥選別装置の別の構成は、砂を乾燥し、選別するための砂乾燥選別装置において、上流端が二股に分岐する第１の送り管であって、当該第１の送り管の二股一方の先端口から圧縮空気が供給され、当該第１の送り管の二股他方の先端口から、前記圧縮空気の流れにより砂が吸い込まれる、前記第１の送り管と、前記第１の送り管の上流
側から前記第１の送り管内に前記圧縮空気を送り、砂を第１の送り管の下流方向に流すコンプレッサと、上下方向に配置され且つ下向きに開口する第２の送り管であって、前記第１の送り管は前記第２の送り管の側周面と連通し、前記第２の送り管の側周面から前記第２の送り管内に流入した砂は前記第２の送り管内を旋回しながら落下して流れる、前記第２の送り管と、前記第２の送り管と上下方向に接続する選別管であって、前記第２の送り管から流入する砂をその粒径に応じて選別するフィルタを有し、当該フィルタを通過する砂を排出する前記選別管とを備えることを特徴とする。
【発明の効果】
【００１０】
本発明の砂乾燥選別装置によれば、採取した砂を乾燥し、さらに、その粒径に応じて砂を選別する作業工程を一気通貫で行うことができ、砂採取作業後の乾燥、選別処理が格段に効率化する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
