特許ウォッチ

公開番号2025153780
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056412
出願日2024-03-29
発明の名称スチレン系樹脂押出発泡体およびその製造方法
出願人株式会社カネカ
代理人弁理士法人はるか国際特許事務所
主分類C08J 9/12 20060101AFI20251002BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】優れた断熱性、難燃性および耐熱性を有するスチレン系樹脂押出発泡体を提供する。
【解決手段】スチレン系樹脂押出発泡体は、ポリスチレン系樹脂、難燃剤としての臭素含有ポリマー、および安定剤としてのエポキシ化合物を含む。ポリスチレン系樹脂は、スチレン-(メタ)アクリル酸共重合体を含み、ポリスチレン系樹脂を構成するモノマー成分の合計100重量部に対する(メタ)アクリル酸の量が1.4～4.0重量部である。
【選択図】なし
特許請求の範囲【請求項１】
ポリスチレン系樹脂、難燃剤、および安定剤を含むスチレン系樹脂押出発泡体であって、
前記ポリスチレン系樹脂が、スチレン－（メタ）アクリル酸共重合体を含み、前記ポリスチレン系樹脂を構成するモノマー成分の合計１００重量部に対する（メタ）アクリル酸の量が１．４～４．０重量部であり、
前記難燃剤として少なくとも１種の臭素含有ポリマーを含み、
前記安定剤として少なくとも１種のエポキシ化合物を含む、
スチレン系樹脂押出発泡体。
続きを表示（約 650 文字）【請求項２】
前記エポキシ化合物が、ビスフェノールＡジグリシジルエーテル型エポキシ樹脂、クレゾールノボラック型エポキシ樹脂およびフェノールノボラック型エポキシ樹脂からなる群から選択される１種以上を含む、請求項１に記載のスチレン系樹脂押出発泡体。
【請求項３】
前記エポキシ化合物の含有量が、前記ポリスチレン系樹脂１００重量部に対して０．３～１．０重量部である、請求項１に記載のスチレン系樹脂押出発泡体。
【請求項４】
前記エポキシ化合物の含有量が、前記臭素含有ポリマー１００重量部に対して１０～２０重量部である、請求項１に記載のスチレン系樹脂押出発泡体。
【請求項５】
０．１０～１．０ｍｏｌ／ｋｇの塩化アルキルを含む、請求項１に記載のスチレン系樹脂押出発泡体。
【請求項６】
厚みが１０ｍｍ以上１５０ｍｍ以下である、請求項１に記載のスチレン系樹脂押出発泡体。
【請求項７】
請求項１～６のいずれか１項に記載のスチレン系樹脂押出発泡体の製造方法であって、
ポリスチレン系樹脂、発泡剤、難燃剤および安定剤を含む組成物を溶融混錬し、低圧域に押出して発泡成形する、スチレン系樹脂押出発泡体の製造方法。
【請求項８】
前記発泡剤が塩化アルキルを含み、
前記塩化アルキルの量が、前記ポリスチレン系樹脂１００重量部に対して、２～６重量部である、請求項７に記載のスチレン系樹脂押出発泡体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スチレン系樹脂押出発泡体およびその製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
スチレン系樹脂押出発泡体は、高い断熱性を有することから、住宅および建築物、ならびに保冷庫等の断熱材として用いられている。スチレン系樹脂押出発泡体は、ポリスチレン系樹脂および発泡剤を含む組成物を押出機で溶融混練した後、ダイのスリット等を通じて低圧域に押出することにより製造される。
【０００３】
スチレン系樹脂押出発泡体を建築用断熱材として用いる場合、建築現場では、太陽光等により発泡体の表面が熱せられて、膨れ、寸法変化、変形が生じ、施工不良の原因となり得る。そのため、スチレン系樹脂押出発泡体には、加熱による体積変化が生じ難く、耐熱性に優れることが求められる。スチレン系樹脂押出発泡体の耐熱性を改良する手法として、ポリスチレンとスチレン－（メタ）アクリル酸共重合体を併用する方法が知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－６２６５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
スチレン系樹脂押出発泡体がスチレン－（メタ）アクリル酸共重合体を含むことにより、耐熱性が向上する傾向があるものの、難燃剤として臭素化スチレンーブタジエンブロックコポリマー等の臭素含有ポリマーを用いると、熱安定性が低く、樹脂をリサイクル使用した際に発泡体の難燃性や断熱性等の特性が低下しやすいとの課題がある。臭素含有ポリマーと熱安定剤としてのエポキシ化合物とを併用することにより、熱安定性が向上する傾向があるものの、エポキシ化合物を併用すると、発泡体の独立気泡率が低くなり、断熱性が低下する傾向がある。
【０００６】
上記に鑑み、本発明は、難燃剤として臭素含有ポリマーを用いた場合でも、断熱性が高く、かつ難燃性および耐熱性に優れるスチレン系樹脂押出発泡体の提供を目的とする。
【課題を解決するための手段】
【０００７】
スチレン系樹脂押出発泡体は、ポリスチレン系樹脂を含み、さらに、難燃剤として少なくとも１種の臭素含有ポリマー、および安定剤として少なくとも１種のエポキシ化合物を含む。ポリスチレン系樹脂は、スチレン－（メタ）アクリル酸共重合体を含み、ポリスチレン系樹脂を構成するモノマー成分の合計１００重量部に対する（メタ）アクリル酸の量が１．４～４．０重量部である。
【０００８】
安定剤としてのエポキシ化合物の例として、ビスフェノールＡジグリシジルエーテル型エポキシ樹脂、クレゾールノボラック型エポキシ樹脂およびフェノールノボラック型エポキシ樹脂が挙げられる。エポキシ化合物の含有量は、ポリスチレン系樹脂１００重量部に対して０．３～１．０重量部であってもよい。エポキシ化合物の含有量は、難燃剤としての臭素含有ポリマー１００重量部に対して１０～２０重量部であってもよい。
【０００９】
ポリスチレン系樹脂、発泡剤、難燃剤および安定剤を含む組成物を溶融混錬し、低圧域に押出して発泡成形することにより、スチレン系樹脂押出発泡体が製造される。発泡剤として塩化アルキルを用いる場合、塩化アルキルの量は、ポリスチレン系樹脂１００重量部に対して、２～６重量部が好ましい。スチレン系樹脂押出発泡体は、０．１０～１．０ｍｏｌ／ｋｇの塩化アルキルを含んでいてもよい。スチレン系樹脂押出発泡体の厚みは１０～１５０ｍｍであってもよい。
【発明の効果】
【００１０】
本発明の発泡体は、優れた断熱性、難燃性および耐熱性を有しており、住宅および建築物ならびに保冷庫等の断熱材として好適に使用できる。
【発明を実施するための形態】

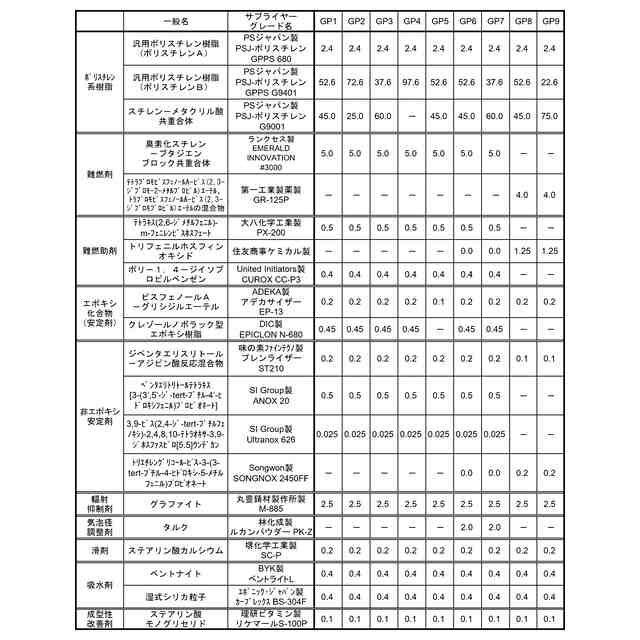

（【００１１】以降は省略されています）

関連特許
