公開番号2025153436
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055919
出願日2024-03-29
発明の名称酸素富化ガスの製造方法
出願人大陽日酸株式会社
代理人弁理士法人志賀国際特許事務所
主分類B01D 53/047 20060101AFI20251002BHJP(物理的または化学的方法または装置一般)
要約【課題】酸素富化ガスの発生量を効率的に増やすことが可能な、酸素富化ガスの製造方法を提供する。
【解決手段】酸素選択型吸着剤が充填された複数の窒素酸素分離塔のうち、第1の窒素酸素分離塔に空気を導入し、そこから導出される窒素富化ガスを回収する窒素回収工程と、前記第1の窒素酸素分離塔内に残存した加圧ガスを第2の窒素酸素分離塔内へ導入する均圧減圧工程と、前記酸素選択型吸着剤に吸着した酸素を脱離することによって、前記第1の窒素酸素分離塔から導出される酸素富化ガスを回収する酸素回収工程と、を含み、前記窒素回収工程と前記均圧減圧工程と前記酸素回収工程と前記均圧加圧工程とを順次切り替えながら行う、酸素富化ガスの製造方法であって、前記酸素選択型吸着剤として特定のペロブスカイト型酸化物を用い、前記均圧減圧工程が完了した際の、特定の式で表される均圧回収率を0超～30%以下とする、酸素富化ガスの製造方法。
【選択図】なし
特許請求の範囲【請求項１】

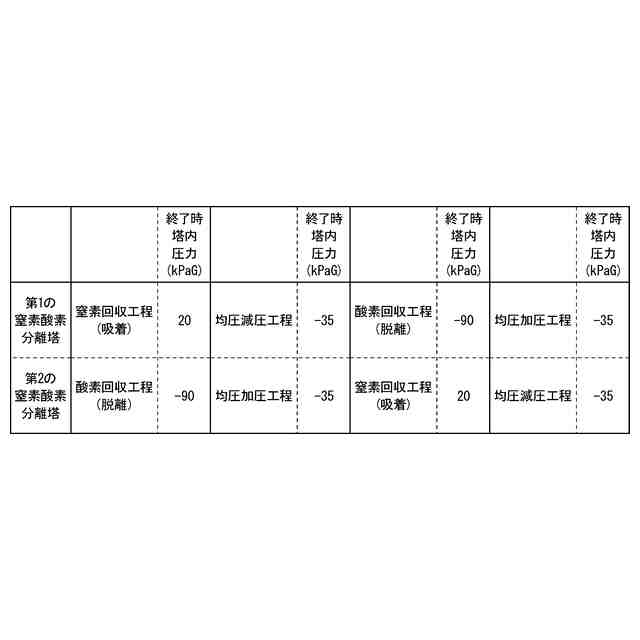

酸素を選択的に吸着及び脱離する酸素選択型吸着剤が充填された複数の窒素酸素分離塔のうち、第１の窒素酸素分離塔に、空気を加圧した状態で導入し、前記空気中に含まれる酸素を所定の温度に加熱された前記酸素選択型吸着剤に吸着することによって、前記第１の窒素酸素分離塔から導出される窒素富化ガスを回収する第１の窒素回収工程と、
前記窒素回収工程終了後の前記第１の窒素酸素分離塔内に残存した加圧ガスを第２の窒素酸素分離塔内へ導入する均圧減圧工程と、
前記第１の窒素酸素分離塔内を減圧しながら前記窒素回収工程において回収された窒素富化ガスの一部を前記第１の窒素酸素分離塔内へ導入し、前記酸素選択型吸着剤に吸着した酸素を脱離することによって、前記第１の窒素酸素分離塔から導出される酸素富化ガスを回収する酸素回収工程と、
前記複数の窒素酸素分離塔のうち、第２の窒素酸素分離塔に、空気を加圧した状態で導入し、前記空気中に含まれる酸素を所定の温度に加熱された前記酸素選択型吸着剤に吸着することによって、前記第２の窒素酸素分離塔から導出される窒素富化ガスを回収する第２の窒素回収工程と、
前記酸素回収工程終了後の前記第１の窒素酸素分離塔に、前記第２の窒素回収工程終了後の前記第２の窒素酸素分離塔内に残存した加圧ガスを導入する、均圧加圧工程と、
を含み、
前記複数の窒素酸素分離塔を用いて、前記窒素回収工程、前記均圧減圧工程、前記酸素回収工程及び前記均圧加圧工程を順次切り替えながら、前記窒素富化ガスの回収及び前記酸素富化ガスの回収を連続して行う、酸素富化ガスの製造方法であって、
前記酸素選択型吸着剤として、酸素不定比性を有し、且つ、
ＹＢａＣｏ
４
Ｏ
７＋δ
（１．０≦δ≦１．５）、
Ｃａ
２
ＡｌＭｎＯ
５＋δ
（０≦δ≦０．５）、
Ｌａ
Ｘ
Ｂａ
（１－Ｘ）
ＣｏＯ
３－δ
（０．１≦σ≦０．５、０．２≦Ｘ≦１）、
Ｌａ
Ｘ
Ｓｒ
（１－Ｘ）
ＣｏＯ
３－δ
（０．１≦σ≦ ０．５、０．２≦Ｘ≦１）、
Ｂａ
４
ＣａＦｅ
３
Ｏ
９＋δ
（０．１≦δ≦０．５）、及び、
ＹＢａ
２
Ｃｕ
３
Ｏ
７－δ
（０≦δ≦１．０）
の群から選択される何れか一種以上のペロブスカイト型酸化物を用い、
Ｐ
１
：前記第１の窒素回収工程終了時の前記第１の窒素酸素分離塔内圧力
Ｐ
２
：前記酸素回収工程終了時の前記第１の窒素酸素分離塔内圧力
Ｐ
３
：前記均圧減圧工程終了時の前記第１の窒素酸素分離塔内圧力
と定めたときの均圧回収率を以下の式で表したとき、
TIFF
2025153436000004.tif
23
170
前記均圧回収率を０％超～３０％以下とする、
酸素富化ガスの製造方法。
続きを表示（約 290 文字）【請求項２】
前記空気の前処理として前記空気中の水分及び二酸化炭素を除去する空気精製工程を有する、請求項１に記載の酸素富化ガスの製造方法。
【請求項３】
前記第１の窒素回収工程で用いる前記空気の１時間当たりの処理量が、前記酸素選択型吸着剤の充填体積に対し、６００～１０００倍である、請求項２に記載の酸素富化ガスの製造方法。
【請求項４】
前記第１の窒素回収工程を完了した後、前記均圧減圧工程及び前記酸素回収工程を完了し、次のサイクルの前記第１の窒素回収工程に切り替えるまでの切替時間が４０秒以下である、請求項３に記載の酸素富化ガスの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は酸素富化ガスの製造方法に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
従来、空気から酸素ガスを製造する方法として深冷分離法やゼオライトなどを用いたＰＳＡ法などが知られている。近年では効率よく空気から酸素ガスを製造する方法として、ペロブスカイト型酸化物を用いたＰＳＡ法が開示されている（特許文献１，２）。また、吸着に利用される熱源の有効利用が可能となる構造も開示されている（特許文献３）。
【０００３】
特許文献３には、少なくとも一部が、常温よりも高温若しくは低温の雰囲気に曝される吸着塔と、前記吸着塔内に複数の物質を含有する混合ガスを供給する混合ガス供給部と、前記吸着塔内に設けられ、所定の圧力及び温度環境下で前記混合ガスに接触すると、当該混合ガスに含有される物質を吸着して、混合ガス中の物質を分離する吸着剤と、前記混合ガスから前記吸着剤に吸着された物質が取り除かれた分離ガスを前記吸着塔から排出する分離ガス排出部と、前記吸着塔内を減圧して前記吸着剤に吸着した吸着ガスを吸着剤から脱着させて当該吸着塔から排出する吸着ガス排出部と、を備え、前記吸着塔には、前記吸着剤よりも前記混合ガスの供給方向の上流側及び下流側の双方に配され、前記混合ガス供給部から当該吸着塔内に供給される混合ガス、前記分離ガス排出部によって当該吸着塔内から排出される分離ガス、及び前記吸着ガス排出部によって当該吸着塔から排出される吸着ガスが通過する蓄熱体が設けられていることを特徴とするガス分離装置、並びに、少なくとも一部が、常温よりも高温若しくは低温の雰囲気に曝される吸着塔内に設けられた吸着剤に、所定の圧力及び温度環境下で混合ガスを接触させることにより、当該混合ガスに含有される物質を吸着剤に吸着させ、混合ガス中の物質を分離するガス分離方法であって、前記吸着塔内に前記混合ガスを供給する供給工程と、前記吸着塔内を前記所定の圧力及び温度環境に維持し、前記混合ガスに含有される物質を吸着剤に吸着させる吸着工程と、前記混合ガスから前記吸着剤に吸着された物質が取り除かれた分離ガスを前記吸着塔から排出する分離ガス排出工程と、前記吸着塔内を減圧して前記吸着剤に吸着した吸着ガスを吸着剤から脱着させて当該吸着塔から排出する吸着ガス排出工程と、を繰り返し行い、前記供給工程において、前記吸着塔の一端側及び他端側のうち、前回の分離ガス排出工程において前記分離ガスを排出した側から、前記混合ガスを供給することを特徴とするガス分離方法が記載されている。
【０００４】
また、通常ＰＳＡ装置を稼動させる際、運転時の動力を低減させるために吸着工程と脱離工程との間に、吸着工程を完了した吸着塔中のガスを、脱離工程を終了した吸着塔へ流通させる均圧工程を設けて、コンプレッサーの動力を低減し、ＰＳＡ装置を効率よく作動させることが提案されている。
【先行技術文献】
【特許文献】
【０００５】
特許第４７２１９６７号公報
特許第５２９８２９１号公報
特許第５６００３３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
空気などの混合ガスから所定の成分を分離する装置のイニシャルコストとランニングコストの削減は常に要求されている。
特許文献１および２ではペロブスカイト型酸化物を用いた電力原単位の低い酸素製造方法について記載されている。しかし、ペロブスカイト型酸化物の特性に合った最適な運転条件が考慮されておらず、イニシャルコストおよびランニングコストを最大限に下げることができていない。
特許文献３においては、ランニングコスト削減の手段が施されているが、そのために特殊な吸着塔構造設計が必要であったり、使用するバルブの数も多くなったりするので、イニシャルコストの増大を招いている。
【０００７】
本発明は、酸素富化ガスの発生量を効率的に増やすことが可能な、酸素富化ガスの製造方法を提供する。
【課題を解決するための手段】
【０００８】
［１］酸素を選択的に吸着及び脱離する酸素選択型吸着剤が充填された複数の窒素酸素分離塔のうち、第１の窒素酸素分離塔に、空気を加圧した状態で導入し、前記空気中に含まれる酸素を所定の温度に加熱された前記酸素選択型吸着剤に吸着することによって、前記第１の窒素酸素分離塔から導出される窒素富化ガスを回収する第１の窒素回収工程と、
前記窒素回収工程終了後の前記第１の窒素酸素分離塔内に残存した加圧ガスを第２の窒素酸素分離塔内へ導入する均圧減圧工程と、
前記第１の窒素酸素分離塔内を減圧しながら前記窒素回収工程において回収された窒素富化ガスの一部を前記第１の窒素酸素分離塔内へ導入し、前記酸素選択型吸着剤に吸着した酸素を脱離することによって、前記第１の窒素酸素分離塔から導出される酸素富化ガスを回収する酸素回収工程と、
前記複数の窒素酸素分離塔のうち、第２の窒素酸素分離塔に、空気を加圧した状態で導入し、前記空気中に含まれる酸素を所定の温度に加熱された前記酸素選択型吸着剤に吸着することによって、前記第２の窒素酸素分離塔から導出される窒素富化ガスを回収する第２の窒素回収工程と、
前記酸素回収工程終了後の前記第１の窒素酸素分離塔に、前記第２の窒素回収工程終了後の前記第２の窒素酸素分離塔内に残存した加圧ガスを導入する、均圧加圧工程と、
を含み、
前記複数の窒素酸素分離塔を用いて、前記窒素回収工程、前記均圧減圧工程、前記酸素回収工程及び前記均圧加圧工程を順次切り替えながら、前記窒素富化ガスの回収及び前記酸素富化ガスの回収を連続して行う、酸素富化ガスの製造方法であって、
前記酸素選択型吸着剤として、酸素不定比性を有し、且つ、
ＹＢａＣｏ
４
Ｏ
７＋δ
（１．０≦δ≦１．５）、
Ｃａ
２
ＡｌＭｎＯ
５＋δ
（０≦δ≦０．５）、
Ｌａ
Ｘ
Ｂａ
（１－Ｘ）
ＣｏＯ
３－δ
（０．１≦σ≦０．５、０．２≦Ｘ≦１）、
Ｌａ
Ｘ
Ｓｒ
（１－Ｘ）
ＣｏＯ
３－δ
（０．１≦σ≦ ０．５、０．２≦Ｘ≦１）、
Ｂａ
４
ＣａＦｅ
３
Ｏ
９＋δ
（０．１≦δ≦０．５）、及び、
ＹＢａ
２
Ｃｕ
３
Ｏ
７－δ
（０≦δ≦１．０）
の群から選択される何れか一種以上のペロブスカイト型酸化物を用い、
Ｐ
１
：前記第１の窒素回収工程終了時の前記第１の窒素酸素分離塔内圧力
Ｐ
２
：前記酸素回収工程終了時の前記第１の窒素酸素分離塔内圧力
Ｐ
３
：前記均圧減圧工程終了時の前記第１の窒素酸素分離塔内圧力
と定めたときの均圧回収率を後述の式で表したとき、前記均圧回収率を０％超～３０％以下とする、酸素富化ガスの製造方法。
［２］前記空気の前処理として前記空気中の水分及び二酸化炭素を除去する空気精製工程を有する、［１］に記載の酸素富化ガスの製造方法。
［３］前記第１の窒素回収工程で用いる前記空気の１時間当たりの処理量が、前記酸素選択型吸着剤の充填体積に対し、６００～１０００倍である、［１］又は［２］に記載の酸素富化ガスの製造方法。
［４］前記第１の窒素回収工程を完了した後、前記均圧減圧工程及び前記酸素回収工程を完了し、次のサイクルの前記第１の窒素回収工程に切り替えるまでの切替時間が４０秒以下である、［１］～［３］のいずれかに記載の酸素富化ガスの製造方法。
【発明の効果】
【０００９】
本発明によれば、酸素不定比性を有する、特定の群から選択されるペロブスカイト型酸化物を用いた酸素富化ガスの製造において、均圧減圧工程完了後の均圧回収率を０％超～３０％とすることによって、酸素富化ガス発生量の低下をおさえつつ、高濃度の酸素ガスを得ることができる。
【図面の簡単な説明】
【００１０】

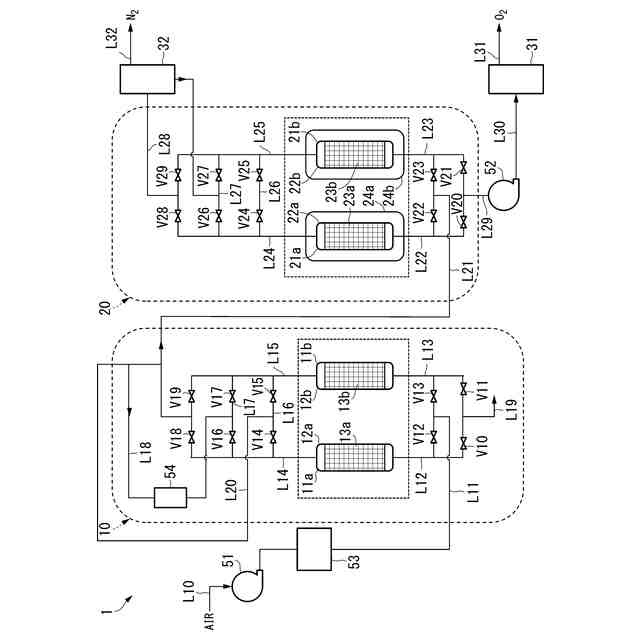

本発明を実施するための酸素富化ガス製造装置の一例の概略構成図である。

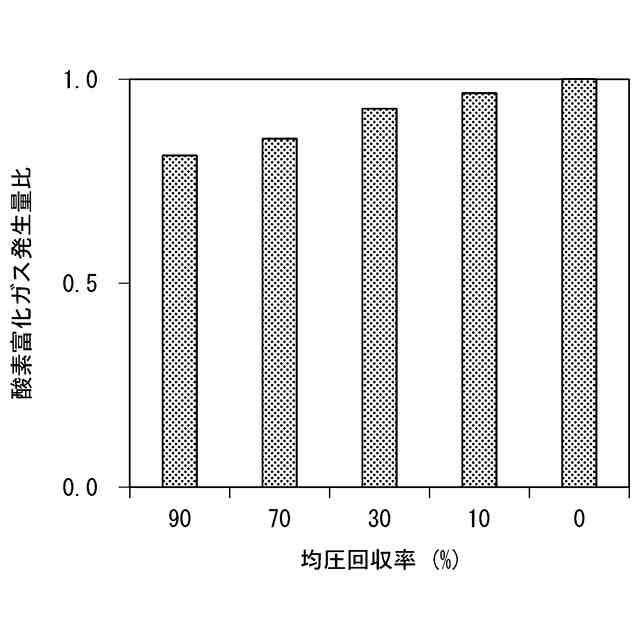

試験例における均圧回収率と酸素富化ガス発生量比の関係を示すグラフである。

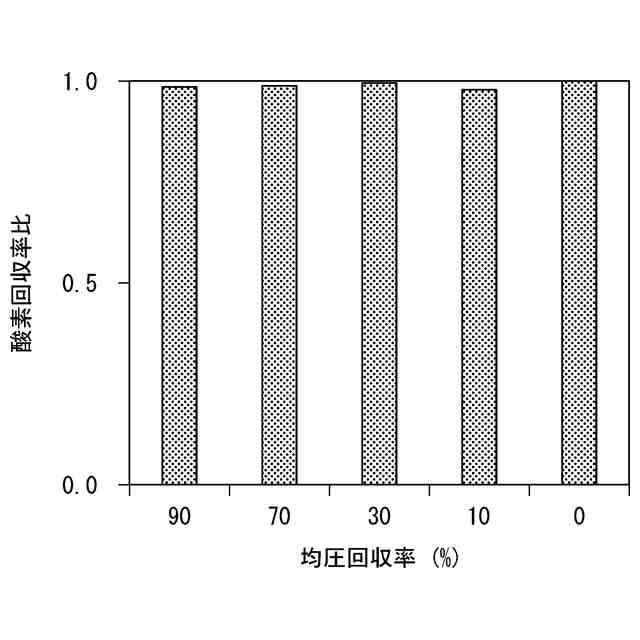

試験例における均圧回収率と酸素回収率比の関係を示すグラフである。

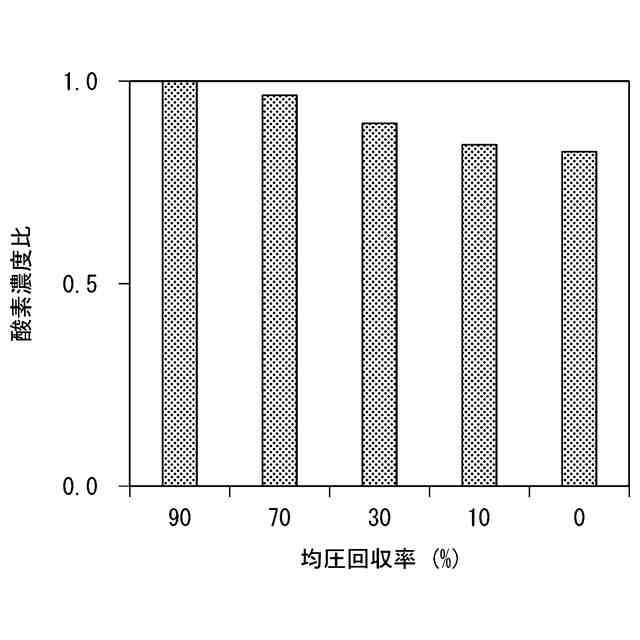

試験例における均圧回収率と酸素濃度比の関係を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
