公開番号2025153432
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055914
出願日2024-03-29
発明の名称超音波風速計
出願人ミツミ電機株式会社
代理人個人,個人
主分類G01P 5/24 20060101AFI20251002BHJP(測定;試験)
要約【課題】測定結果に対する雨滴の影響を抑制する。
【解決手段】超音波風速計100は、超音波送受信機30の底面30bが露出するように超音波送受信機30を搭載する上部躯体10と、上部躯体10に対して第1方向(Z軸方向)に所定の距離離れて配置された下部躯体20と、を備え、上部躯体10の外縁には、第1方向に見て第1方向に交差する第2方向(X軸方向)に広がる傾斜部45が形成されている。
【選択図】図3
特許請求の範囲【請求項１】
超音波送受信機の底面が露出するように前記超音波送受信機を搭載する上部躯体と、
前記上部躯体に対して第１方向に所定の距離離れて配置された下部躯体と、を備え、
前記上部躯体の外縁には、前記第１方向に見て前記第１方向に交差する第２方向に広がる傾斜部が形成されている超音波風速計。
続きを表示（約 1,000 文字）【請求項２】
前記第２方向において前記傾斜部と前記超音波送受信機との間には空洞部が形成されている請求項１に記載の超音波風速計。
【請求項３】
前記上部躯体の底面は、前記第２方向及び前記第２方向と交差する第３方向に沿う第１平面を含み、
前記傾斜部の底部は、前記第２方向において前記上部躯体の中心に近い方よりも、前記上部躯体の中心から遠い方が、前記第１方向において前記下部躯体に近い位置に配置されるように傾斜する請求項１又は２に記載の超音波風速計。
【請求項４】
前記上部躯体の底部は、前記第２方向において、前記傾斜部よりも内側に配置された角部を有し、
前記第２方向において、前記角部と前記傾斜部との間に空洞部が形成され、
前記上部躯体の底部に形成された前記角部は、丸みを帯びている請求項１に記載の超音波風速計。
【請求項５】
前記上部躯体の底部には、前記上部躯体の中心に対して、前記超音波送受信機よりも外側であり、前記第２方向において前記空洞部と前記超音波送受信機との間に窪みが形成されている請求項２又は４に記載の超音波風速計。
【請求項６】
前記第２方向に対する前記傾斜部の外面の傾斜角度は、
前記傾斜部において落下する雨滴の運動エネルギが、前記傾斜部の外面に付着した雨滴の表面張力のエネルギよりも大きくなるように設定された角度である請求項１に記載の超音波風速計。
【請求項７】
前記上部躯体は、
前記超音波送受信機を搭載する第１部分と、
前記第２方向において前記第１部分の外側に配置され、前記傾斜部を有する第２部分と、を備え、
前記第２部分は、前記第１部分に対して着脱可能である請求項１に記載の超音波風速計。
【請求項８】
前記傾斜部の先端部から前記第１方向に延びる仮想の第１直線と、前記傾斜部の先端部と前記下部躯体の上面の端部とを結ぶ仮想の第２直線との第１角度は、
前記上部躯体の下面に付着した雨滴が風で飛ばない場合の最大風速において、前記傾斜部の先端部から落下する雨滴が前記下部躯体の上面に届かないように設定された角度である請求項１に記載の超音波風速計。
【請求項９】
前記第１角度は３３度以上である請求項８に記載の超音波風速計。

発明の詳細な説明【技術分野】
【０００１】
本開示は、超音波風速計に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば気象要素を観測する複数のセンサを装備した気象計が知られている（例えば特許文献１参照）。特許文献１に記載の気象計は、第１ユニット、第２ユニット、第３ユニット、及び第４ユニットを備える。第１ユニットの屋根部には雨滴センサ及び日照センサが設けられている。第２ユニットは第１ユニットの下方に支柱を介して取り付けられている。第２ユニットの上面には超音波風向風速センサが設けられ、第２ユニットの内部には気圧センサが配置されている。第３ユニットは第２ユニットの下方に配置され、温度センサ及び気圧センサを収容する。第４ユニットは、第３ユニットを取り囲むように配置された通風筒を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２１０１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来技術では雨滴による影響について改善の余地があった。
【０００５】
本開示は、測定結果に対する雨滴の影響を抑制することが可能な超音波風速計を提供する。
【課題を解決するための手段】
【０００６】
本開示に係る超音波風速計は、超音波送受信機の底面が露出するように超音波送受信機を搭載する上部躯体と、上部躯体に対して第１方向に所定の距離離れて配置された下部躯体と、を備え、上部躯体の外縁には、第１方向に見て第１方向に交差する第２方向に広がる傾斜部が形成されている。
【発明の効果】
【０００７】
本開示は、測定結果に対する雨滴の影響を抑制することが可能な超音波風速計を提供することができる。
【図面の簡単な説明】
【０００８】

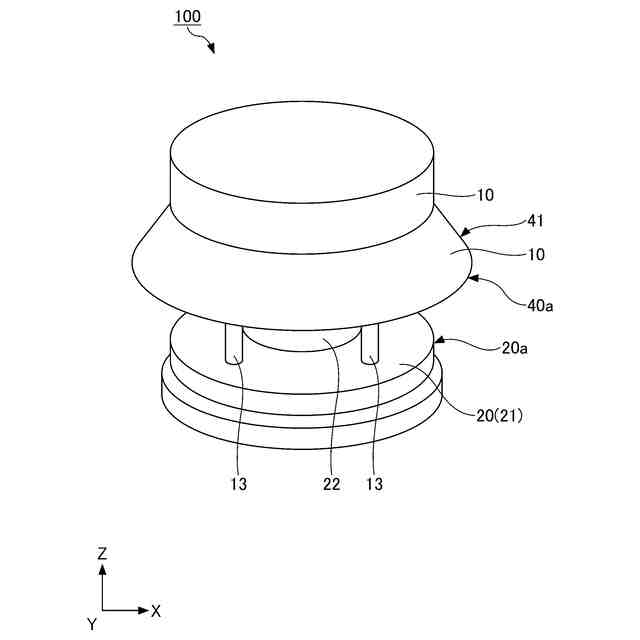

第１実施形態に係る超音波風速計を例示する概略斜視図である。
第１実施形態に係る超音波風速計を例示する概略平面図である。
第１実施形態に係る超音波風速計を例示する概略断面図であり、図２中のＩＩＩ－ＩＩＩ線に沿った概略断面図である。
傘部の要部を拡大して例示する部分拡大断面図である。

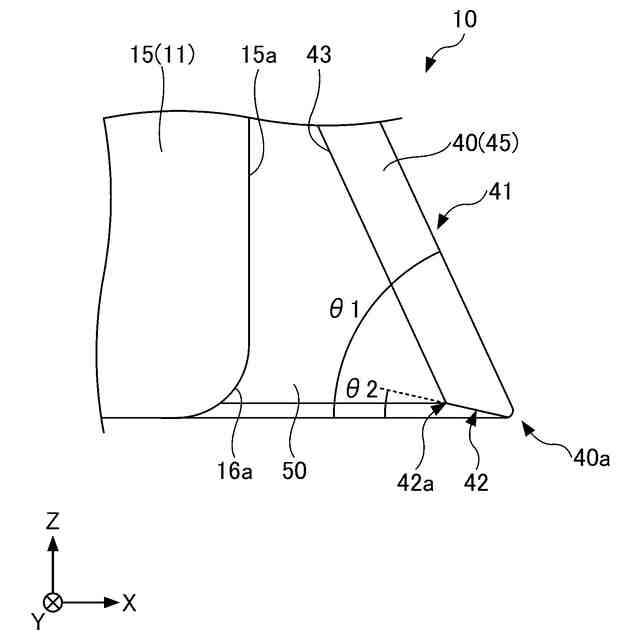

本体部の角部、空洞部、及び傘部の底部を拡大して例示する部分拡大断面図である。
第２実施形態に係る超音波風速計を例示する概略断面図である。
【発明を実施するための形態】
【０００９】
以下、実施形態に係る超音波風速計について、添付の図面を参照しながら説明する。尚、本明細書及び図面において、実質的に同一の構成要素については、同一の符号を付することにより重複した説明を省く場合がある。また、本明細書において、「上」及び「下」との用語を使用する場合がある。これは、図１及び図３に示されている状態における「上」及び「下」であり、Ｚ軸方向において、上部躯体１０が配置されている方を「上」とし、下部躯体２０が配置されている方を「下」とする。
【００１０】
［第１実施形態に係る超音波風速計１００］
図１は、第１実施形態に係る超音波風速計１００を例示する概略斜視図である。図２は第１実施形態に係る超音波風速計１００を例示する概略平面図である。図３は、第１実施形態に係る超音波風速計１００を例示する概略断面図であり、図２中のＩＩＩ－ＩＩＩ線に沿った概略断面図である。図４は、傘部４０の要部を拡大して例示する部分拡大断面図である。なお、各図において、互いに直交するＸ軸方向、Ｙ軸方向、及びＺ軸方向を図示する場合がある。Ｘ軸方向、Ｙ軸方向、及びＺ軸方向は、直交していなくてもよい。Ｘ軸方向、Ｙ軸方向、及びＺ軸方向は任意の方向でもよい。Ｚ軸方向は、第１方向の一例である。Ｘ軸方向は、第１方向と交差する第２方向の一例である。Ｙ軸方向は、第１方向及び第２方向に交差する第３方向の一例である。Ｘ軸方向及びＹ軸方向は逆でもよい。
（【００１１】以降は省略されています）
