公開番号2025153200
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055543
出願日2024-03-29
発明の名称導電部材、電気化学セル装置、モジュールおよびモジュール収容装置
出願人京セラ株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 8/0247 20160101AFI20251002BHJP(基本的電気素子)
要約【課題】セル性能を確保することが容易な導電部材、電気化学セル装置、モジュールおよびモジュール収容装置を提供する。
【解決手段】導電部材は、第1方向に延びる第1部位および第2部位と、接続部とを備える。接続部は、第1部位と第2部位とを接続する。第1部位は、第1方向に交差する第2方向に延びる第1帯片と、第1帯片と接続部との間に位置する第1中間部とを有する。第2部位は、第2方向に延び、かつ、第1方向および第2方向に交差する第3方向に第1帯片と離間して位置する第2帯片と、第2帯片と接続部との間に位置する第2中間部とを有する。第2中間部は、第1中間部より柔軟である。
【選択図】図3
特許請求の範囲【請求項１】
第１方向に並ぶ第１部位および第２部位と、
前記第１部位と前記第２部位とを接続する接続部と
を備え、
前記第１部位は、前記第１方向に交差する第２方向に延びる第１帯片と、該第１帯片と前記接続部との間に位置する第１中間部とを有し、
前記第２部位は、前記第２方向に延び、かつ、前記第１方向および前記第２方向に交差する第３方向に前記第１帯片と離間して位置する第２帯片と、該第２帯片と前記接続部との間に位置する第２中間部とを有し、
前記第２中間部は、前記第１中間部より柔軟である
導電部材。
続きを表示（約 700 文字）【請求項２】
前記第２中間部は、折り返し部を有する
請求項１に記載の導電部材。
【請求項３】
前記接続部と前記第２帯片との距離は、前記接続部と前記第１帯片との距離より小さい
請求項２に記載の導電部材。
【請求項４】
前記第２中間部は、前記第１中間部の最小の肉厚より肉厚の小さい部位を有する
請求項１に記載の導電部材。
【請求項５】
前記第２中間部は、前記第１中間部の前記第１方向に沿う最小長さより前記第１方向に沿う長さの小さい部位を有する
請求項１に記載の導電部材。
【請求項６】
前記第２中間部は、前記第１中間部の最小の断面積より断面積の小さい部位を有する
請求項１に記載の導電部材。
【請求項７】
前記第２中間部の材料は、前記第１中間部の材料より小さいヤング率を有する
請求項１に記載の導電部材。
【請求項８】
前記接続部は、前記第１方向の第１端に位置する第１接続部と、前記第１端の反対側の第２端に位置する第２接続部とを含む
請求項１に記載の導電部材。
【請求項９】
請求項１～８のいずれか１つに記載の導電部材と、
前記第１帯片に面する第１セルと、
前記第２帯片に面する第２セルと
を備える電気化学セル装置。
【請求項１０】
請求項９に記載の電気化学セル装置と、
前記電気化学セル装置を収納する収納容器と
を備えるモジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、導電部材、電気化学セル装置、モジュールおよびモジュール収容装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

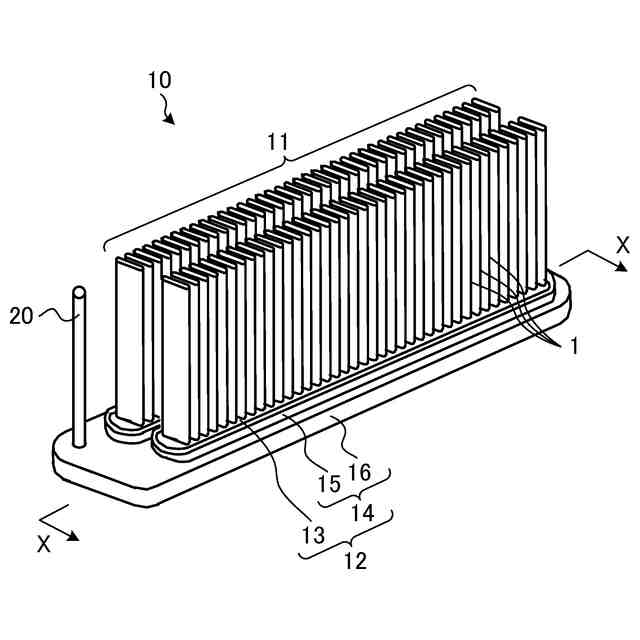

近年、次世代エネルギーとして、燃料電池セルを複数有する燃料電池セルスタック装置が種々提案されている。燃料電池セルは、水素含有ガス等の燃料ガスと空気等の酸素含有ガスとを用いて電力を得ることができる電気化学セルの一種である。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１３５１９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の燃料電池セルスタック装置では、隣り合う燃料電池セル同士をつなぐ導電部材の構造に、高い発電性能を確保させる点で改善の余地があった。
【０００５】
実施形態の一態様は、セル性能を確保することが容易な導電部材、電気化学セル装置、モジュールおよびモジュール収容装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態の一態様に係る導電部材は、第１方向に並ぶ第１部位および第２部位と、接続部とを備える。接続部は、前記第１部位と前記第２部位とを接続する。前記第１部位は、前記第１方向に交差する第２方向に延びる第１帯辺と、該第１帯辺と前記接続部との間に位置する第１中間部とを有する。前記第２部位は、前記第２方向に延び、かつ、前記第１方向および前記第２方向に交差する第３方向に前記第１帯辺と離間して位置する第２帯辺と、該第２帯辺と前記接続部との間に位置する第２中間部とを有する。前記第２中間部は、前記第１中間部より柔軟である。
【０００７】
また、本開示の電気化学セル装置は、上記に記載の導電部材と、前記第１帯辺に面する第１セルと、前記第２帯辺に面する第２セルとを備える。
【０００８】
また、本開示のモジュールは、上記に記載の電気化学セル装置と、電気化学セル装置を収納する収納容器とを備える。
【０００９】
また、本開示のモジュール収容装置は、上記に記載のモジュールと、モジュールの運転を行うための補機と、モジュールおよび補機を収容する外装ケースとを備える。
【発明の効果】
【００１０】
実施形態の一態様によれば、セル性能を確保することが容易な導電部材、電気化学セル装置、モジュールおよびモジュール収容装置を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
