特許ウォッチ

公開番号2025152105
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053848
出願日2024-03-28
発明の名称液体燃料の製造方法
出願人本田技研工業株式会社
代理人個人,個人,個人
主分類C10G 2/00 20060101AFI20251002BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】水素供給により一酸化炭素量を増大するとともに、ガス化後のH₂/CO比が2以上になるような、水素と水蒸気の供給比率を規定することができる液体燃料の製造方法を提供する。
【解決手段】バイオマス原料から合成ガスを生成するガス化工程と、再生可能エネルギーを用いて発電した電力によって水から水素を生成する電解工程と、ガス化工程によって生成された合成ガス、および電解工程によって生成された水素を原料にして、液体燃料を製造する液体燃料製造工程と、ガス化工程および電解工程を制御する制御工程と、有し、液体燃料製造工程に導入するバイオマス原料(B)の質量、水蒸気(S)の質量および水素(H)の質量が下記の式(1)～式(4)を満たす、液体燃料の製造方法。
H/B≦-0.031×S/B+0.079 (1)
H/B≧-0.028×S/B+0.056 (2)
S/B≧0.5 (3)
H/B>0 (4)
【選択図】なし
特許請求の範囲【請求項１】
バイオマス原料から液体燃料を製造する液体燃料の製造方法であって、
バイオマス原料から合成ガスを生成するガス化工程と、
再生可能エネルギーを用いて発電した電力によって水から水素を生成する電解工程と、
前記ガス化工程によって生成された合成ガス、および前記電解工程によって生成された水素を原料にして、液体燃料を製造する液体燃料製造工程と、
前記ガス化工程および前記電解工程を制御する制御工程と、有し、
前記液体燃料製造工程に導入するバイオマス原料（Ｂ）の質量、水蒸気（Ｓ）の質量および水素（Ｈ）の質量が下記の式（１）～式（４）を満たす、液体燃料の製造方法。
Ｈ／Ｂ≦－０．０３１×Ｓ／Ｂ＋０．０７９（１）
Ｈ／Ｂ≧－０．０２８×Ｓ／Ｂ＋０．０５６（２）
Ｓ／Ｂ≧０．５（３）
Ｈ／Ｂ＞０（４）

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体燃料の製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、化石燃料の代替として、再生可能エネルギーによって発電した電力によって生成した水素とバイオマスや工場から排出される二酸化炭素等の炭素源とを原材料とした電気合成燃料が注目されている。
【０００３】
バイオマスを原料としてメタノールやガソリン等の液体燃料を製造する一般的な手順は以下の通りである。すなわち、所定の前処理を経たバイオマス原料をガス化炉内で水素、酸素、水蒸気と共にガス化させ、水素及び一酸化炭素を含む合成ガスを生成するガス化工程と、生成された合成ガスを洗浄しタールを取り除く洗浄工程と、洗浄工程を経た合成ガスのＨ
２
ＣＯ比を製造しようとする液体燃料に応じた目標比に調整するＨ
２
／ＣＯ比調整工程と、Ｈ
２
／ＣＯ比調整工程を経た合成ガスから硫黄成分を取り除く脱硫工程と、脱硫工程を経た合成ガスから液体燃料を製造する燃料製造工程と、を経てバイオマス原料から液体燃料が製造される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１４７５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ガス化工程では、バイオマスが熱分解して、水素や一酸化炭素、二酸化炭素、メタン等を含む混合ガスが発生する。熱分解で発生するガスのうち、水素と一酸化炭素が液体燃料の原料となる。水素と一酸化炭素から液体燃料を造る場合、Ｈ
２
／ＣＯ比という指標を適切な値に制御する必要がある。Ｈ
２
／ＣＯ比を適切な範囲に制御しつつ、その範囲内で一酸化炭素の発生量が最大となる条件でガス化炉を運転することができれば、液体燃料の収率を最大化させることができる。
【０００６】
本発明は、上記課題を鑑みてなされたものであり、水素供給により一酸化炭素量を増大するとともに、ガス化後のＨ
２
／ＣＯ比が２以上になるような、水素と水蒸気の供給比率を規定することができる液体燃料の製造方法を提供することを目的とし、製造工程における品質管理向上、延いてはエネルギーの効率化に寄与するものである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明は以下の手段を提供する。
［１］バイオマス原料から液体燃料を製造する液体燃料の製造方法であって、
バイオマス原料から合成ガスを生成するガス化工程と、
再生可能エネルギーを用いて発電した電力によって水から水素を生成する電解工程と、
前記ガス化工程によって生成された合成ガス、および前記電解工程によって生成された水素を原料にして、液体燃料を製造する液体燃料製造工程と、
前記ガス化工程および前記電解工程を制御する制御工程と、有し、
前記液体燃料製造工程に導入するバイオマス原料（Ｂ）の質量、水蒸気（Ｓ）の質量および水素（Ｈ）の質量が下記の式（１）～式（４）を満たす、液体燃料の製造方法。
Ｈ／Ｂ≦－０．０３１×Ｓ／Ｂ＋０．０７９（１）
Ｈ／Ｂ≧－０．０２８×Ｓ／Ｂ＋０．０５６（２）
Ｓ／Ｂ≧０．５（３）
Ｈ／Ｂ＞０（４）
【０００８】
本発明は、水素供給により一酸化炭素量を増大するとともに、ガス化後のＨ
２
／ＣＯ比が２以上になるような、水素と水蒸気の供給比率を規定することができる。
【発明の効果】
【０００９】
本発明によれば、水素供給により一酸化炭素量を増大するとともに、ガス化後のＨ
２
／ＣＯ比が２以上になるような、水素と水蒸気の供給比率を規定することができる。
【図面の簡単な説明】
【００１０】
本発明の一実施形態に係る液体燃料の製造方法に用いられる燃料製造システムの構成を示す図である。

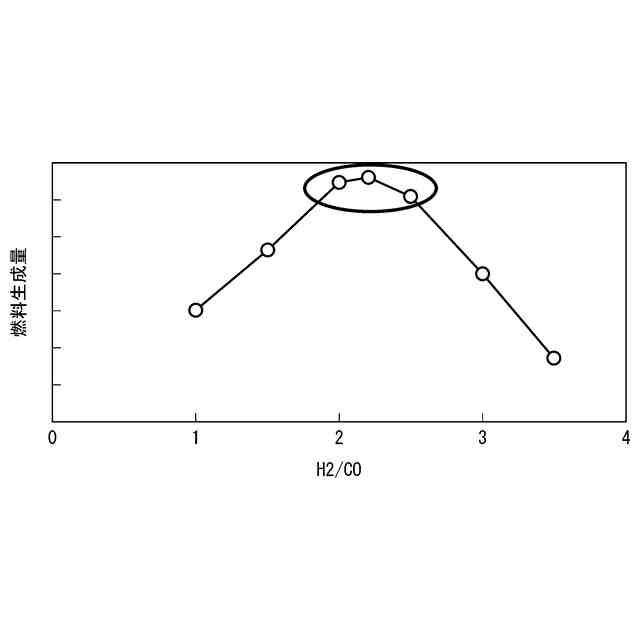

実験により、Ｈ
２
／ＣＯ比と液体燃料の生成量を調査した結果を示す図である。
実験により、Ｓ／ＢおよびＨ／Ｂを変動させた際のＨ
２
／ＣＯ比を調査した結果を示す図である。

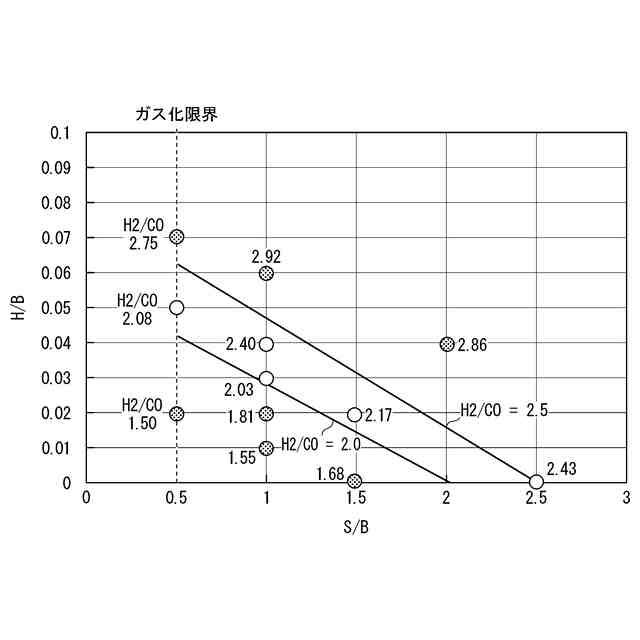

図３に基づいて、縦軸をＨ／Ｂ、横軸をＳ／Ｂとして作成したグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
