公開番号2025151496
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052956
出願日2024-03-28
発明の名称堆積物の除去装置及び堆積物の除去方法
出願人JFEスチール株式会社
代理人個人,個人,個人,個人
主分類C10B 43/04 20060101AFI20251002BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】燃焼室内の堆積物を破砕しながら堆積物を吸引し、除去できる堆積物の除去装置を提供する。
【解決手段】コークス炉の燃焼室に堆積した堆積物を除去する堆積物の除去装置であって、燃焼室の底部に至る長さを有するパイプと、気体を吹き込むことで吸引力が生じるエジェクターと、を有し、エジェクターは、気体を吹込む吹込み部と、気体が排気される排気部と、気体の吹込みにより吸引力が発生する吸引部と、を有し、パイプは、吸引部と一端側で接続し、他端側の端面には少なくも1つの先端が尖った凸部が形成されている。

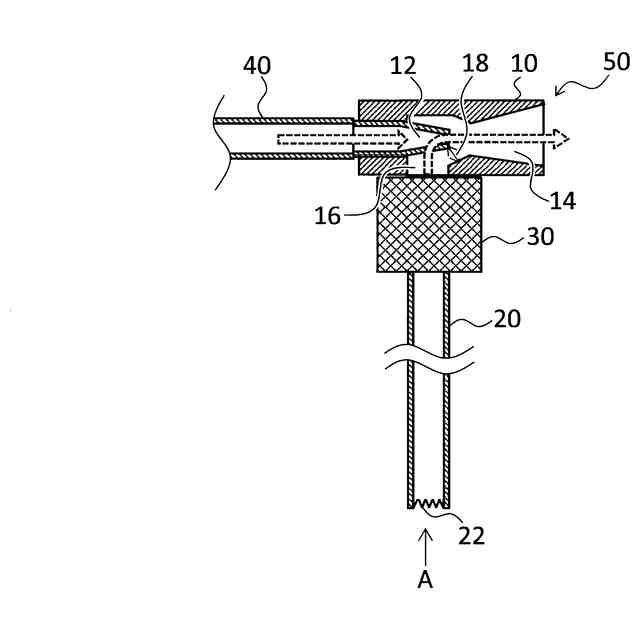

【選択図】図1
特許請求の範囲【請求項１】
コークス炉の燃焼室に堆積した堆積物を除去する堆積物の除去装置であって、
前記燃焼室の底部に至る長さを有するパイプと、
気体を吹き込むことで吸引力が生じるエジェクターと、
を有し、
前記エジェクターは、気体を吹込む吹込み部と、前記気体が排気される排気部と、前記気体の吹込みにより吸引力が発生する吸引部と、を有し、
前記パイプは、前記吸引部と一端側で接続し、他端側の端面には少なくも１つの先端が尖った凸部が形成されている、堆積物の除去装置。
続きを表示（約 440 文字）【請求項２】
ダストコレクターをさらに有し、
前記ダストコレクターは、前記吹込み部と排気部との隙間よりも大きい堆積物を収集し、
前記パイプは、前記ダストコレクターを介して前記吸引部に接続する、請求項１に記載の堆積物の除去装置。
【請求項３】
前記エジェクターは、前記排気部を閉じる着脱可能な蓋部をさらに有する、請求項１又は請求項２に記載の堆積物の除去装置。
【請求項４】
コークス炉の燃焼室に堆積した堆積物を除去する堆積物の除去方法であって、
端面に少なくも１つの先端が尖った凸部が形成されたパイプで前記堆積物を破砕しつつ、前記パイプで堆積物を吸引して除去する、堆積物の除去方法。
【請求項５】
前記堆積物を吸引する吸引力は、エジェクターに気体を吹込むことで生じた吸引力であり、
前記エジェクターに吹込む気体を前記パイプに流して前記パイプを冷却する、請求項４に記載の堆積物の除去方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コークス炉の燃焼室内に堆積した堆積物を除去する堆積物の除去装置及び堆積物の除去方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
高炉で使用されるコークスを製造する設備として、室炉式コークス炉（以下、室炉式コークス炉を「コークス炉」と記載する。）が用いられている。コークス炉は、炉幅方向に離間して並列する燃焼室とそれらの燃焼室に挟まれて設けられる炭化室から構成される。このコークス炉の炭化室の天井には、複数個（通常４～５個）の孔が一列に設けられた装炭孔が設けられている。コークスの原料となる石炭は、その装炭孔を通じて炭化室に装炭され、燃焼室でガスを燃焼して発生する熱を、耐火物を介して炭化室に供給することで石炭を乾留してコークスを製造している。
【０００３】
このようなコークス炉において、炭化室と燃焼室との間に設けられている炉壁は、経年劣化等により一部の煉瓦が脱落し、燃焼室内に堆積する場合がある。また、当該煉瓦の脱落により生じた破損部に溶射材を吹き付けて補修する際に、粉状の溶射材が散乱し、燃焼室内に堆積する場合がある。このように、一部の煉瓦や溶射材が燃焼室内に堆積すると、燃焼室の温度が低下する。燃焼室の温度が低下すると、炭化室の温度も低下するので石炭の乾留温度が低下し、コークスの生産性が低下してしまう。このため、燃焼室の温度が大きく低下する前に、燃焼室内に堆積した堆積物を除去することが必要になる。
【０００４】
特許文献１には、燃焼室の底部に至る長さの垂直管部を用いて、エジェクター管部に圧縮空気を供給することで生じた吸引力で燃焼室内の堆積物を除去する堆積物の除去装置が開示されている。特許文献１によれば、圧縮空気の供給先を垂直管部又はエジェクター管部に切り換えることで、垂直管部で堆積物を除去するとともに、高温になった垂直管部に圧縮空気を供給して、垂直管部を冷却できるとしている。
【０００５】
特許文献２には、エア排出による吸引力を用いて、燃焼室の底部に堆積した異物を吸引して燃焼室外に排出する吸引管と、当該吸引管の内径より大きい異物を粉砕する粉砕具や、掘削する掘削具が開示されている。特許文献２によれば、粉砕具を用いる粉砕工程や掘削具を用いる掘削工程を行って燃焼室内の堆積物を粉砕、掘削した後に吸引管による吸引工程を行うことが好ましいとしている。
【先行技術文献】
【特許文献】
【０００６】
特開２００２－１５５２８３号公報
特開２０１４－５５２２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に開示されている堆積物の除去装置では、垂直管の内径よりも大きい堆積物を除去できないという課題がある。一方、特許文献２に開示されている粉砕具や掘削具を用いて大きい堆積物を粉砕し、掘削することで当該堆積物を除去できるようになる。しかしながら、堆積物を除去する前に、長尺の粉砕具や掘削具をクレーンで吊り上げてコークス炉の屋上に搬送し、燃焼室内に挿入して粉砕等を実行した後に、当該粉砕具や掘削具を燃焼室から取り出すことが必要になり、作業効率が低いという課題があった。
【０００８】
本発明は、このような従来技術の課題を鑑みてなされたものであり、燃焼室内の堆積物を破砕しながら堆積物を吸引し、除去できる堆積物の除去装置及び堆積物の除去方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するための手段は、以下の通りである。
［１］コークス炉の燃焼室に堆積した堆積物を除去する堆積物の除去装置であって、前記燃焼室の底部に至る長さを有するパイプと、気体を吹き込むことで吸引力が生じるエジェクターと、を有し、前記エジェクターは、気体を吹込む吹込み部と、前記気体が排気される排気部と、前記気体の吹込みにより吸引力が発生する吸引部と、を有し、前記パイプは、前記吸引部と一端側で接続し、他端側の端面には少なくも１つの先端が尖った凸部が形成されている、堆積物の除去装置。
［２］ダストコレクターをさらに有し、前記ダストコレクターは、前記吹込み部と排気部との隙間よりも大きい堆積物を収集し、前記パイプは、前記ダストコレクターを介して前記吸引部に接続する、［１］に記載の堆積物の除去装置。
［３］前記エジェクターは、前記排気部を閉じる着脱可能な蓋部をさらに有する、［１］又は［２］に記載の堆積物の除去装置。
［４］コークス炉の燃焼室に堆積した堆積物を除去する堆積物の除去方法であって、端面に少なくも１つの先端が尖った凸部が形成されたパイプで前記堆積物を破砕しつつ、前記パイプで堆積物を吸引して除去する、堆積物の除去方法。
［５］前記堆積物を吸引する吸引力は、エジェクターに気体を吹込むことで生じた吸引力であり、前記エジェクターに吹込む気体を前記パイプに流して前記パイプを冷却する、［４］に記載の堆積物の除去方法。
【発明の効果】
【００１０】
本発明に係る堆積物の除去装置及び堆積物の除去方法では、燃焼室に堆積した堆積物を破砕しながら、当該堆積物を吸引、除去できるので、高い作業効率で燃焼室内に堆積した堆積物を除去できるようになる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
