特許ウォッチ

公開番号2025147288
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047495
出願日2024-03-25
発明の名称グリース組成物
出願人ENEOS株式会社
代理人個人,個人,個人,個人
主分類C10M 169/06 20060101AFI20250930BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】水が混入しても粘度が低下しないグリース組成物の提供。
【解決手段】基油(A)と、増ちょう剤(B)と、脂肪族アミド(C)とを含有する、グリース組成物。
【選択図】なし
特許請求の範囲【請求項１】
基油（Ａ）と、増ちょう剤（Ｂ）と、脂肪族アミド（Ｃ）とを含有する、グリース組成物。
続きを表示（約 310 文字）【請求項２】
前記増ちょう剤（Ｂ）は、金属石けん系増ちょう剤（Ｂ１）である、請求項１に記載のグリース組成物。
【請求項３】
前記脂肪族アミド（Ｃ）は、脂肪族ビスアミドである、請求項１又は２に記載のグリース組成物。
【請求項４】
前記増ちょう剤（Ｂ）の含有量は、グリース組成物全量１００質量％に対して、１．０質量％以上８.０質量％以下である、請求項１又は２に記載のグリース組成物。
【請求項５】
ちょう度が４００～５００である、請求項１又は２に記載のグリース組成物。
【請求項６】
コンクリートポンプの摺動部に用いる、請求項１又は２に記載のグリース組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、グリース組成物に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
グリースは、基油に親油性の強い固体の増ちょう剤を分散させて半固体状にした潤滑剤である。グリースは、潤滑油に比べ潤滑部に付着しやすく、流出しにくい。そのため、グリースを用いることにより、潤滑システムの機械構造を簡略化できる。また、グリースは、潤滑油に比べ漏れも少なくクリーンな環境を実現でき、補給間隔も潤滑油に比べ少なくすることが可能である。
グリースは、主に転がり軸受、すべり軸受、ボールネジ、直動ガイド、および歯車等の機械要素の潤滑に用いられる。転がり軸受は、工作機械の主軸、鉄道車両の車両、自動車のオルタネータ等のエンジン補機、等速ジョイント、およびホイール等に幅広く用いられている。
【０００３】
例えば、特許文献１には、増ちょう剤と、基油と、ワックスと、リン酸エステルとを含有し、過塩基性Ｃａスルホネートを含まない、グリース組成物であって、前記増ちょう剤が、特定の構造のジウレア化合物または複合Ｌｉ石けんであり、前記基油の４０℃における動粘度が４～１００ｍｍ
２
／ｓであり、前記リン酸エステルが酸性リン酸エステル及び酸性リン酸エステルのアミン塩からなる群から選ばれる少なくとも１種の化合物であり、組成物の混和ちょう度が２６５～３８５である、グリース組成物が開示されている。当該グリース組成物によれば、良好な耐摩耗性を示すグリース組成物することができると開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－００６３３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたような従来のグリース組成物において、製造時に当該グリース組成物の粘度を特定の範囲に制御した場合であっても、当該グリース組成物を使用した際に粘度が低下し、所望の効果が得られない場合がある。例えば、生コンクリートを高圧で圧送するコンクリートポンプの摺動部に使用されるグリース組成物は、生コンクリートと接触すると、生コンクリートが含有する水の影響で、グリース組成物の粘度が低下する場合がある。
【０００６】
本発明は、上記事情に鑑みてなされたものであって、水が混入しても粘度が低下しないグリース組成物を提供することを課題とする。
【課題を解決するための手段】
【０００７】
上記の課題を解決するために、本発明は以下の構成を採用した。
［１］基油（Ａ）と、増ちょう剤（Ｂ）と、脂肪族アミド（Ｃ）とを含有する、グリース組成物。
［２］前記増ちょう剤（Ｂ）は、金属石けん系増ちょう剤（Ｂ１）である、［１］に記載のグリース組成物。
［３］前記脂肪族アミド（Ｃ）は、脂肪族ビスアミドである、［１］又は［２］に記載のグリース組成物。
［４］前記増ちょう剤（Ｂ）の含有量は、グリース組成物全量１００質量％に対して、０．０５質量％以上５．０質量％以下である、［１］～［３］のいずれか一項に記載のグリース組成物。
［５］ちょう度が４００～５００である、［１］～［４］のいずれか一項に記載のグリース組成物。
［６］コンクリートポンプの摺動部に用いる、［１］～［５］のいずれか一項に記載のグリース組成物。
【発明の効果】
【０００８】
本発明によれば、水が混入しても粘度が低下しないグリース組成物を提供することができる。
【発明を実施するための形態】
【０００９】
（グリース組成物）
本実施形態のグリース組成物は、基油（Ａ）と、増ちょう剤（Ｂ）と、脂肪族アミド（Ｃ）とを含有する。
本実施形態のグリース組成物の一態様は、コンクリートポンプ用グリース組成物である。
一般的にグリース組成物は、補給間隔が少ないものであるが、コンクリートポンプ用のグリース組成物は、他の用途と異なり、集中給脂としてコンクリートポンプの摺動部にポンプ・配管・分配器を通じて連続的に注入される。
したがって、コンクリートポンプ用グリース組成物はポンプによる圧送ができるよう、ちょう度が高く、流動性が比較的高いグリース組成物が好ましい。
【００１０】
本実施形態のグリース組成物のちょう度は、４００以上が好ましく、４２０以上がより好ましく、４４０以上がさらに好ましい。
本実施形態のグリース組成物のちょう度は、５００以下が好ましく、４９０以下がより好ましく、４８０以下がさらに好ましい。
例えば、本実施形態のグリース組成物のちょう度は、４００以上５００以下が好ましく、４２０以上４９０以下がより好ましく、４４０以上４８０以下がさらに好ましい。
本明細書におけるちょう度は、ＪＩＳＫ２２２０：２０１３に準拠して測定される混和ちょう度を意味する。

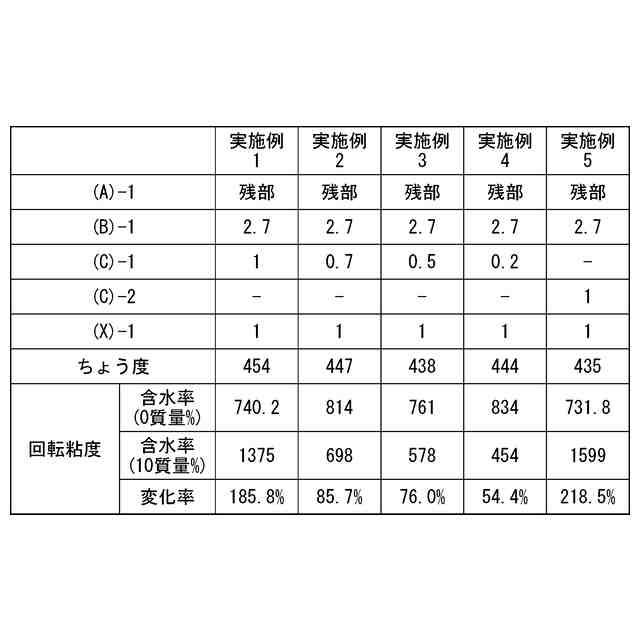

（【００１１】以降は省略されています）

関連特許
