公開番号2025152081
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053814
出願日2024-03-28
発明の名称感知装置
出願人日本電波工業株式会社
代理人弁理士法人弥生特許事務所
主分類G01N 5/02 20060101AFI20251002BHJP(測定;試験)
要約【課題】感知装置の小型化を図る技術を提供すること。
【解決手段】気体である被感知物質を圧電振動子に吸着させ、圧電振動子の発振周波数の変化に基づいて、被感知物質を感知する感知装置において、仕切り板を挟んで、ペルチェ素子部の排熱面側の領域を収容する第1の凹部と、回路基板を収容する第2の凹部とが形成されたベース体を備え、ペルチェ素子部の温調面に、圧電振動子を保持したセンサ基板を接するように設ける。回路基板には、圧電振動子を発振させる発振回路が搭載されると共に、外部との接続を行うためのコネクタが表面実装され、コネクタは、ベース体の第2の凹部が形成された領域の側面側から外部との接続が行われる。コネクタは、感知装置の側面側から外部に接続されるように設けられているので、感知装置の小型化を図ることができる。
【選択図】図3
特許請求の範囲【請求項１】
気体である被感知物質を圧電振動子に吸着させ、当該圧電振動子の温度を変化させて被感知物質を脱離させ、圧電振動子の発振周波数の変化と前記温度との関係に基づいて、被感知物質を感知する感知装置において、
前記圧電振動子を保持したセンサ基板と、
前記センサ基板と接し、前記圧電振動子の温度を変化させるための温調面と、前記温調面の反対側の排熱面とを備えたペルチェ素子部と
前記圧電振動子に対して電気的に接続され、当該圧電振動子を発振させる発振回路が搭載されると共に、外部との接続を行うためのコネクタが表面実装された回路基板と、
仕切り板を挟んで、前記ペルチェ素子部の前記排熱面側の領域を収容する第１の凹部と、前記回路基板を収容する第２の凹部とが形成されたベース体と、
前記第１の凹部が形成されている領域の前記ベース体と、前記第１の凹部の外部に突出している前記ペルチェ素子部と、前記センサ基板とを収容し、前記被感知物質を吸着させる前記圧電振動子の配置領域に対応させて開口部が形成されたカバー体と、
前記第２の凹部を塞ぐベースカバーと、を備え、
前記コネクタは、前記ベース体の前記第２の凹部が形成された領域の側面側から外部との接続が行われることを特徴とする感知装置。
続きを表示（約 550 文字）【請求項２】
前記ペルチェ素子は、前記排熱面が前記仕切り板と接するよう前記第１の凹部内に収容され、前記回路基板は、前記発振回路が前記仕切り板から離間するように前記第２の凹部内に収容されていることを特徴とする請求項１に記載の感知装置。
【請求項３】
前記発振回路と前記仕切り板との離間距離は、０．３～１．５ｍｍの範囲内であることを特徴とする請求項２に記載の感知装置。
【請求項４】
前記感知装置は、真空雰囲気内で使用され、前第２の凹部と前記ベースカバーとの間の前記回路基板を収容する空間が真空雰囲気となることにより、前記仕切り板から離間して設けられた前記発振回路が、当該仕切り板に対して真空断熱されることを特徴とする請求項２に記載の感知装置。
【請求項５】
前記コネクタは、前記仕切り板と前記回路基板との間に配置され、前記仕切り板は、前記コネクタが配置されている領域よりも、前記発振回路が配置されている領域の方が、厚さ寸法が大きく構成されていることを特徴とする請求項１に記載の感知装置。
【請求項６】
前記発振回路が配置されている領域の前記仕切り板の厚さ寸法は、３～５ｍｍの範囲内であることを特徴とする請求項４に記載の感知装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、圧電振動子の周波数変化により被感知物質を感知する感知装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
ガス中に含まれる物質を感知する感知装置として、水晶振動子を用いたＱＣＭ（Quartz crystal microbalance）が知られている。このようなＱＣＭを利用した物質の分析手法の一つとして、水晶振動子にガスを付着させた後、当該水晶振動子の温度を低温の状態から徐々に上げて、当該水晶振動子に付着したガスを脱離させる手法が知られている。
【０００３】
この手法は熱重量測定法の一種であり、ガスの脱離前後の周波数変化量を測定することで、ガスの付着量が取得され、ガスが脱離する際の温度を検出することで、ガスの成分が特定される。上記の水晶振動子の温度変更を能動的に行うためにペルチェ素子を内蔵した分析装置が知られており、このようにＱＣＭとガスを離脱させるための温度調節手段とを組み合わせた感知装置は、ＴＱＣＭ（Thermoelectric QCM）とも呼ばれる（例えば後述の特許文献２）。
このようなＴＱＣＭは、温度調節部や水晶振動子の発振回路などを備え、構造が複雑化すると共に大型化しており、小型化を図ることが求められている。
【０００４】
なお、特許文献１には、水晶振動子センサと、ペルチェ素子と、伝熱材とを上方からこの順で積層した構成が記載されている。また、特許文献２には、圧電振動子を備えた基板と、熱電素子部と、支持板とを一体化し、ベース部に着脱自在に設ける構成が記載されている。
しかしながら、これら特許文献１及び特許文献２では小型化には着目されておらず、本発明の課題を解決する構成は開示されていない。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－２５７３９４号公報
特開２０２０－１９３８４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、このような事情に基づいてなされたものであり、感知装置の小型化を図る技術を提供することにある。
【課題を解決するための手段】
【０００７】
本開示は、
気体である被感知物質を圧電振動子に吸着させ、当該圧電振動子の温度を変化させて被感知物質を脱離させ、圧電振動子の発振周波数の変化と前記温度との関係に基づいて、被感知物質を感知する感知装置において、
前記圧電振動子を保持したセンサ基板と、
前記センサ基板と接し、前記圧電振動子の温度を変化させるための温調面と、前記温調面の反対側の排熱面とを備えたペルチェ素子部と、
前記圧電振動子に対して電気的に接続され、当該圧電振動子を発振させる発振回路が搭載されると共に、外部との接続を行うためのコネクタが表面実装された回路基板と、
仕切り板を挟んで、前記ペルチェ素子部の前記排熱面側の領域を収容する第１の凹部と、前記回路基板を収容する第２の凹部とが形成されたベース体と、
前記第１の凹部が形成されている領域の前記ベース体と、前記第１の凹部の外部に突出している前記ペルチェ素子部と、前記センサ基板とを収容し、前記被感知物質を吸着させる前記圧電振動子の配置領域に対応させて開口部が形成されたカバー体と、
前記第２の凹部を塞ぐベースカバーと、を備え、
前記コネクタは、前記ベース体の前記第２の凹部が形成された領域の側面側から外部との接続が行われることを特徴とする。
【発明の効果】
【０００８】
本開示によれば、圧電振動子の発振周波数の変化に基づいて、圧電振動子に吸着させた被感知物質を感知する感知装置において、圧電振動子を発振させる発振回路が搭載される回路基板に、外部との接続を行うためのコネクタを表面実装している。この回路基板は、ベース体の第２の凹部に収容され、コネクタは感知装置の側面側から外部に接続されるように設けられているので、感知装置の小型化を図ることができる。
【図面の簡単な説明】
【０００９】

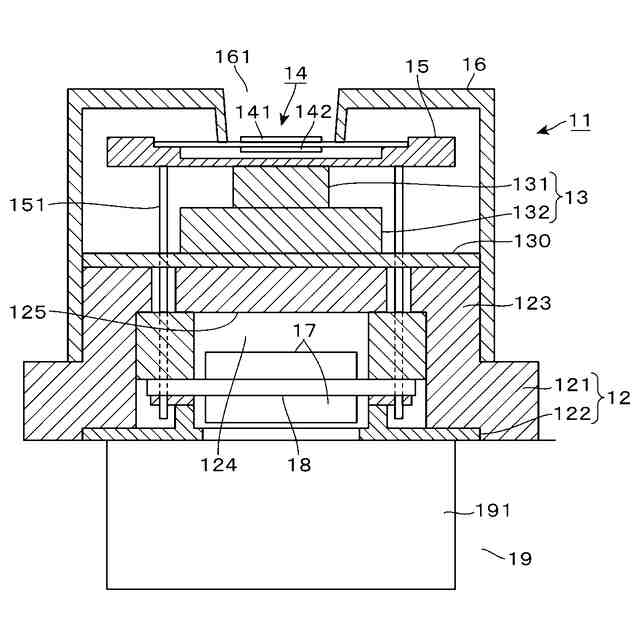

比較形態の感知装置を示す縦断側面図である。

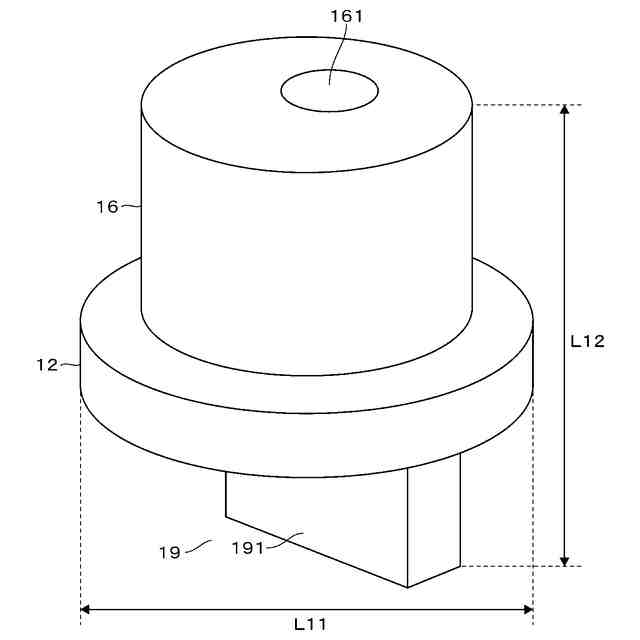

比較形態の感知装置を示す外観斜視図である。

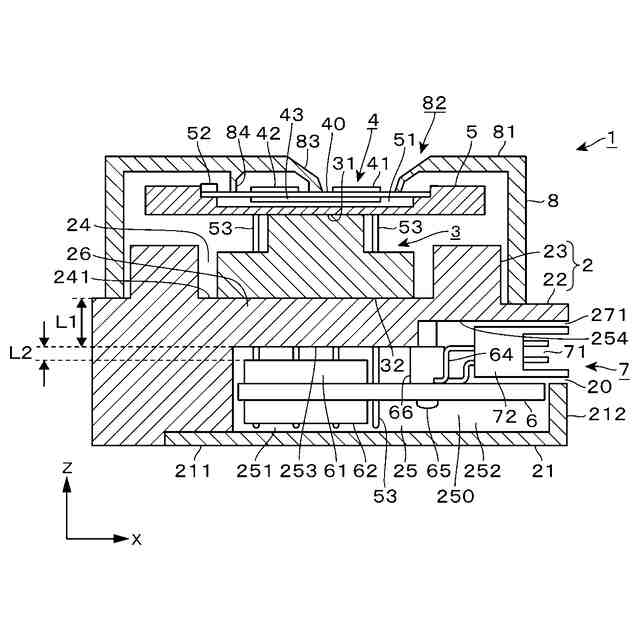

本発明の実施形態に係る感知装置を示す縦断側面図である。

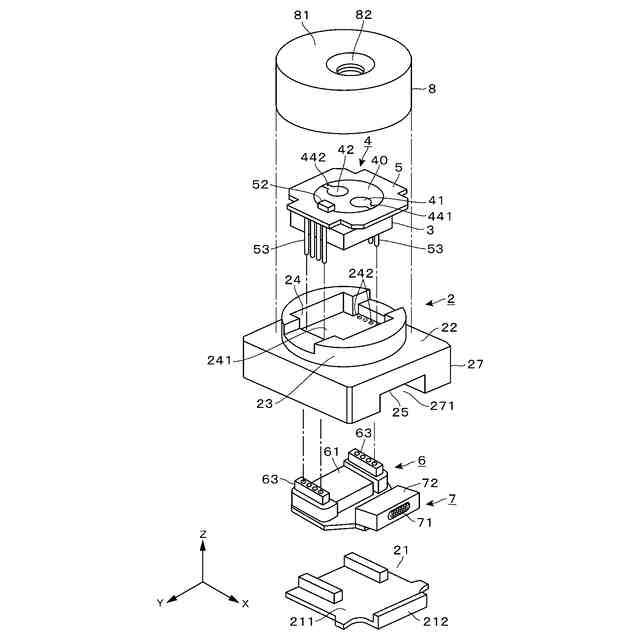

本発明の実施形態に係る感知装置を示す分解斜視図である。
本発明の実施形態に係る感知装置を示す外観斜視図である。

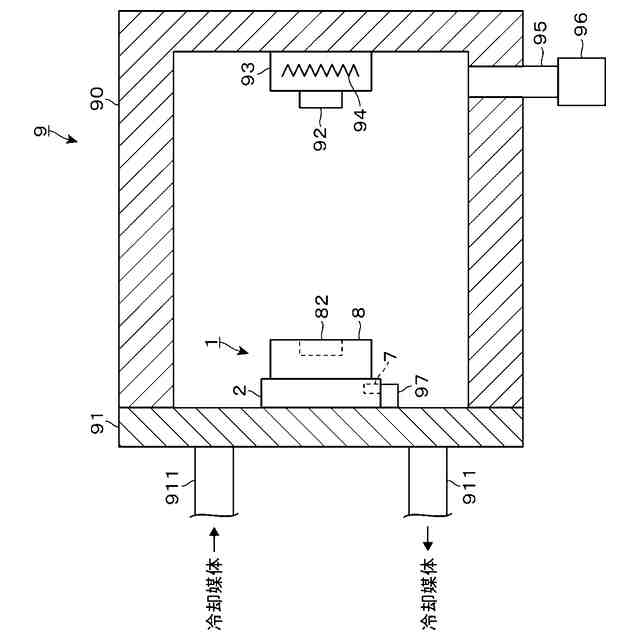

本発明の感知装置が設けられた感知システムの一例を示す縦断側面図である。

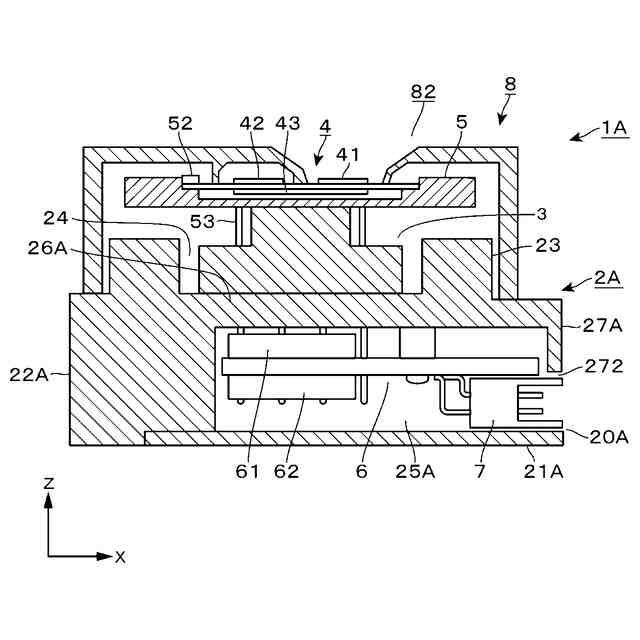

本発明の感知装置の他の例を示す縦断側面図である。
【発明を実施するための形態】
【００１０】
本発明は、ＴＱＣＭである感知装置に関するものであり、感知装置の小型化を図ることを目的としている。このため、本発明の説明に先立ち、比較形態として、従来型の感知装置の構成について簡単に説明する。
＜比較形態＞
図１は比較形態の感知装置１１の縦断側面図、図２はその外観斜視図である。これらの図に示す感知装置１１は、ベース本体１２１と裏蓋部１２２とからなるベース部１２を備えている。ベース本体１２１は平面視円形のブロックにより構成され、その上面側の中央部に平面視円形の突起部１２３を備えている。
（【００１１】以降は省略されています）
