特許ウォッチ

公開番号2025151647
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053184
出願日2024-03-28
発明の名称発泡成形用樹脂組成物、発泡成形体、発泡成形体の製造方法、発泡電線及び発泡電線の製造方法
出願人ダイキン工業株式会社
代理人弁理士法人WisePlus
主分類C08J 9/04 20060101AFI20251002BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】気泡を十分に微細化することができ、かつ、外観が良好な発泡成形用樹脂組成物、発泡成形体、発泡成形体の製造方法、発泡電線及び発泡電線の製造方法を提供する。
【解決手段】フッ素樹脂(A)と、テトラピロール系環状化合物(B)とを含む発泡成形用樹脂組成物。
【選択図】なし

特許請求の範囲【請求項１】
フッ素樹脂（Ａ）と、テトラピロール系環状化合物（Ｂ）とを含む発泡成形用樹脂組成物。
続きを表示（約 690 文字）【請求項２】
前記フッ素樹脂（Ａ）は、溶融成形可能なフッ素樹脂である請求項１記載の発泡成形用樹脂組成物。
【請求項３】
前記フッ素樹脂（Ａ）は、テトラフルオロエチレン／ヘキサフルオロプロピレン系共重合体及びテトラフルオロエチレン／パーフルオロ（アルキルビニルエーテル）共重合体からなる群より選択される少なくとも１種である請求項１又は２記載の発泡成形用樹脂組成物。
【請求項４】
前記フッ素樹脂（Ａ）は、テトラフルオロエチレン／ヘキサフルオロプロピレン系共重合体である請求項１又は２記載の発泡成形用樹脂組成物。
【請求項５】
前記フッ素樹脂（Ａ）は、フッ素化処理されている請求項１又は２記載の発泡成形用樹脂組成物。
【請求項６】
前記フッ素樹脂（Ａ）の含有量が８０～９９．９９質量％である請求項１又は２記載の発泡成形用樹脂組成物。
【請求項７】
前記フッ素樹脂（Ａ）の含有量が９７質量％以上、９９．８５質量％未満である請求項１又は２記載の発泡成形用樹脂組成物。
【請求項８】
実質的にフッ素系低分子化合物を含まない請求項１又は２記載の発泡成形用樹脂組成物。
【請求項９】
前記テトラピロール系環状化合物（Ｂ）は、フタロシアニン骨格を有する請求項１又は２記載の発泡成形用樹脂組成物。
【請求項１０】
前記テトラピロール系環状化合物（Ｂ）は、金属フタロシアニンである請求項１又は２記載の発泡成形用樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発泡成形用樹脂組成物、発泡成形体、発泡成形体の製造方法、発泡電線及び発泡電線の製造方法に関する。
続きを表示（約 910 文字）【背景技術】
【０００２】
フッ素樹脂は、耐熱性、耐薬品性に優れていることから、様々な用途で広く利用されている。
【０００３】
フッ素樹脂の軽量化や電気特性の向上を図る手法として、発泡成形が知られている。発泡成形では、発泡の形成核となる物質（発泡核剤）を添加することで、微細な気泡を形成することができる。
【０００４】
フッ素樹脂は、成形温度が高いため、使用できる発泡核剤は限られており、一般的には、窒化ホウ素が使用されている（例えば、特許文献１～３参照）。
【先行技術文献】
【特許文献】
【０００５】
特開平１０－０４５９３１号公報
特開２０２２－０２８６４０号公報
特開２００５－２０６７４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、窒化ホウ素では、気泡を十分に微細化することができないという点で改善の余地があった。
【０００７】
また、特許文献１では、窒化ホウ素とともに、パーフルオロアルキルスルホン酸等の塩を配合することで、気泡を微細化する手法が開示されている。しかしながら、パーフルオロアルキルスルホン酸等のフッ素系界面活性剤を配合すると、成形時の溶融状態の樹脂が可塑化されることで、スパークが発生し、外観が損われる場合があるという点で改善の余地があった。
【０００８】
本開示は、気泡を十分に微細化することができ、かつ、外観が良好な発泡成形用樹脂組成物、発泡成形体、発泡成形体の製造方法、発泡電線及び発泡電線の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本開示（１）は、フッ素樹脂（Ａ）と、テトラピロール系環状化合物（Ｂ）とを含む発泡成形用樹脂組成物である。
【００１０】
本開示（２）は、前記フッ素樹脂（Ａ）は、溶融成形可能なフッ素樹脂である本開示（１）記載の発泡成形用樹脂組成物である。

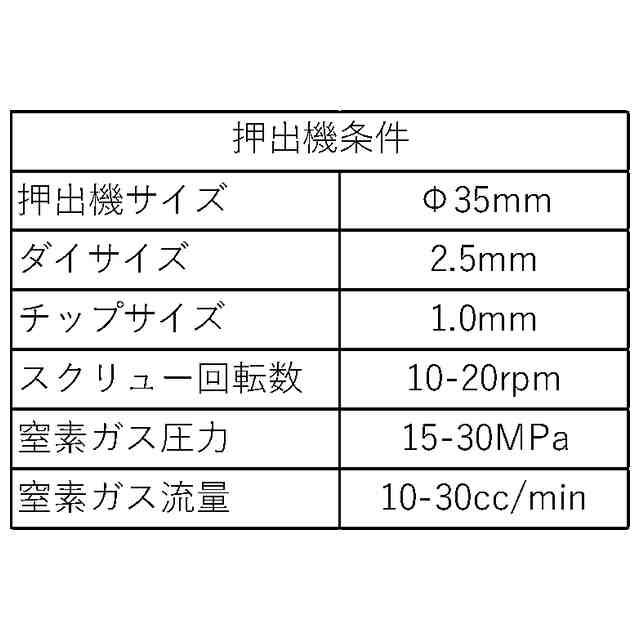

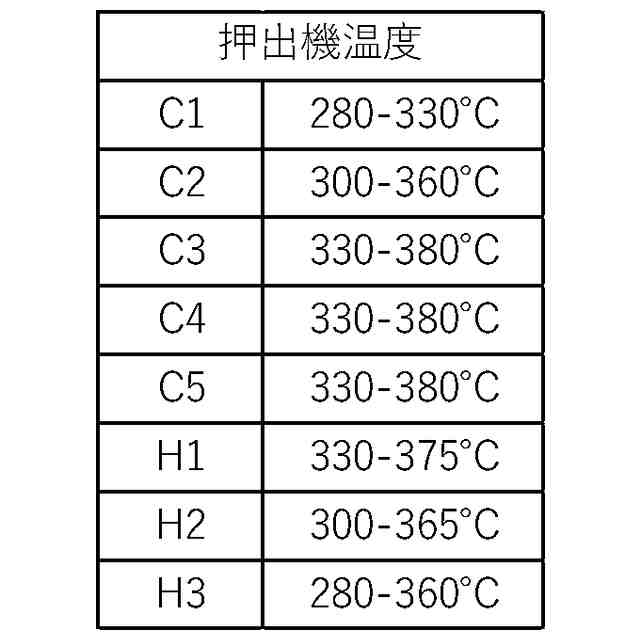

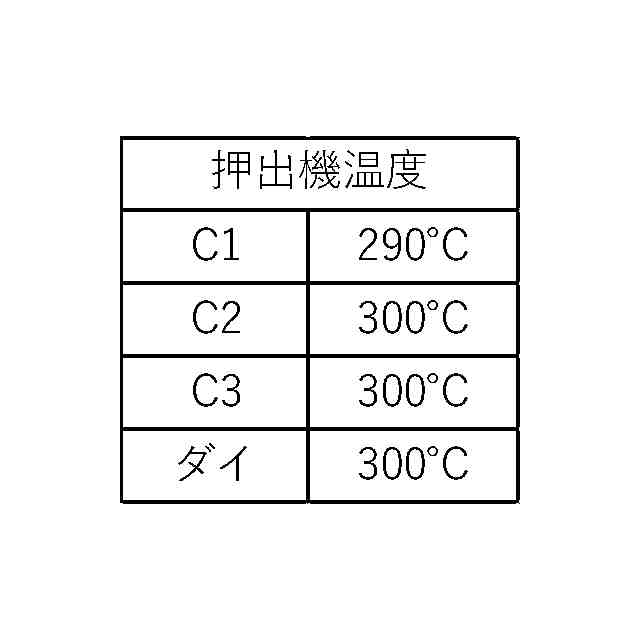

（【００１１】以降は省略されています）

関連特許
