公開番号2025150405
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051257
出願日2024-03-27
発明の名称スポット溶接方法及びスポット溶接継手
出願人日本製鉄株式会社
代理人個人,個人,個人,個人,個人,個人
主分類B23K 11/36 20060101AFI20251002BHJP(工作機械;他に分類されない金属加工)
要約【課題】本発明は、引張強さが1350MPa以上の高強度鋼板を用いた場合であっても、簡便に且つ効率よく溶接部の靭性を向上させることができ、優れた継手強度を得ることができる、スポット溶接方法及びスポット溶接継手を提供するものである。
【解決手段】本発明のスポット溶接方法は、上板又は下板の少なくとも一方が1350MPa以上の引張強さを有する、非めっきの又はアルミめっきを有する高強度鋼板である、2枚以上の鋼板からなる板組に対してスポット溶接を行い、上記板組の重ね合わせ面にナゲット(3)を形成する第1工程(S1)と、上記高強度鋼板の表面に形成された圧痕部(IP)の肩部(SP)と重複する領域にレーザ照射を行い、上記高強度鋼板の板厚方向に非貫通である溶融凝固部(5)を形成することで、上記ナゲット(3)の端部(6)を焼き戻す第2工程(S2)と、を含むことを特徴とするものである。

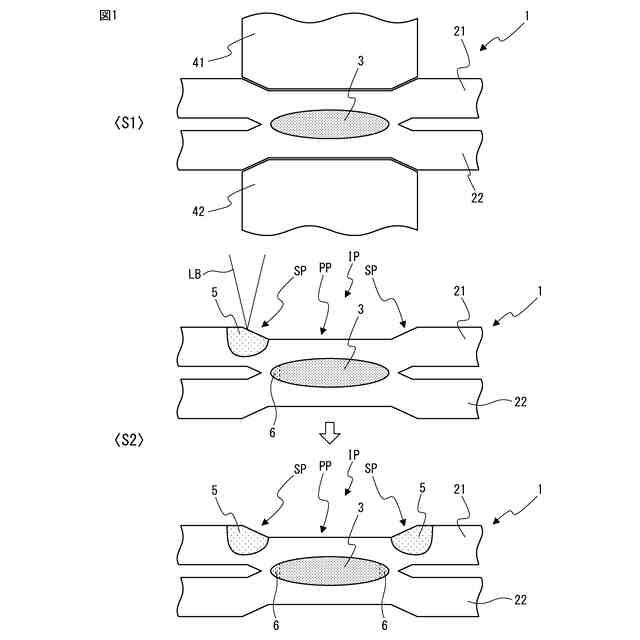

【選択図】図1
特許請求の範囲【請求項１】
２枚以上の鋼板からなる板組を対象とするスポット溶接方法であって、
前記板組のうち、上板又は下板の少なくとも一方が、１３５０ＭＰａ以上の引張強さを有する、非めっきの又はアルミめっきを有する高強度鋼板であり、
前記板組に対してスポット溶接を行い、前記板組の重ね合わせ面にナゲットを形成する第１工程と、
前記高強度鋼板の表面に形成された圧痕部の肩部と重複する領域にレーザ照射を行い、前記高強度鋼板の板厚方向に非貫通である溶融凝固部を形成することで、前記ナゲットの端部を焼き戻す第２工程と、
を含むことを特徴とする、スポット溶接方法。
続きを表示（約 870 文字）【請求項２】

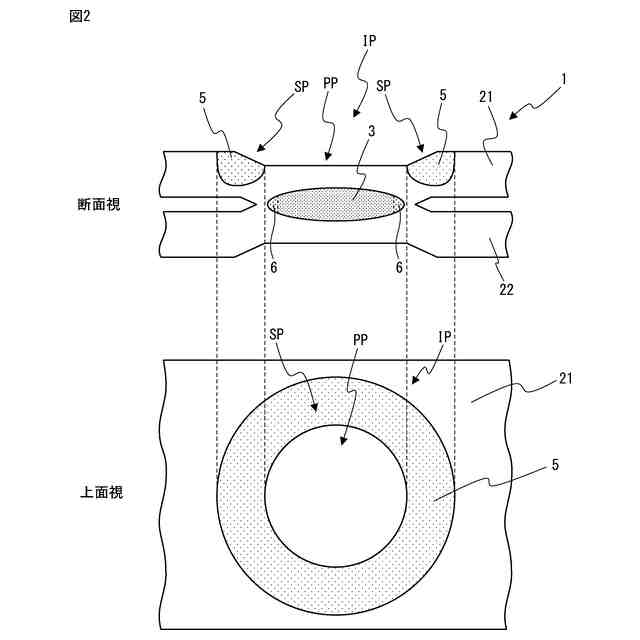

前記レーザ照射を行う領域が、上面視にて前記圧痕部の平坦部を囲むようなリング状の領域であることを特徴とする、請求項１に記載のスポット溶接方法。
【請求項３】
前記レーザ照射を行う領域が、上面視にて前記圧痕部の全域であることを特徴とする、請求項１に記載のスポット溶接方法。
【請求項４】
前記上板と前記下板の両方に前記レーザ照射を行うことを特徴とする、請求項１に記載のスポット溶接方法。
【請求項５】

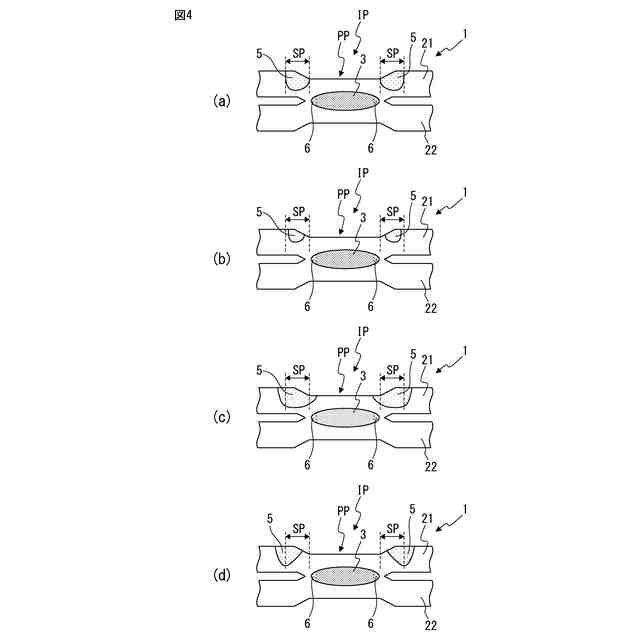

前記溶融凝固部の前記板厚方向の深さが、前記高強度鋼板の板厚に対して２０．０％以上の深さであることを特徴とする、請求項１に記載のスポット溶接方法。
【請求項６】
上板又は下板の少なくとも一方が、１３５０ＭＰａ以上の引張強さを有する、非めっきの又はアルミめっきを有する高強度鋼板である、２枚以上の鋼板によって構成されるスポット溶接継手であって、
前記２枚以上の鋼板の重ね合わせ面にナゲットを有し、
前記高強度鋼板の表面に形成された圧痕部の肩部と重複する領域に、前記高強度鋼板の板厚方向に非貫通である溶融凝固部が形成されているとともに、前記ナゲットの端部が焼き戻されていることを特徴とする、スポット溶接継手。
【請求項７】
前記溶融凝固部が、上面視にて前記圧痕部の平坦部を囲むようなリング状に形成されていることを特徴とする、請求項６に記載のスポット溶接継手。
【請求項８】
前記溶融凝固部が、上面視にて前記圧痕部の全域に形成されていることを特徴とする、請求項６に記載のスポット溶接継手。
【請求項９】
前記上板と前記下板の両方に前記溶融凝固部が形成されていることを特徴とする、請求項６に記載のスポット溶接継手。
【請求項１０】
前記溶融凝固部の前記板厚方向の深さが、前記高強度鋼板の板厚に対して２０．０％以上の深さであることを特徴とする、請求項６に記載のスポット溶接継手。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スポット溶接方法及びスポット溶接継手に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
近年、自動車、家電製品、建材等の様々な分野で使用される鋼板において、高強度化が進められている。例えば、自動車分野においては、車体や部品を軽量化して燃費を向上させるために、板厚の薄い高強度鋼板の使用が増加している。
【０００３】
さらに、自動車の車体や部品に用いられる高強度鋼板においては、非めっきの高強度鋼板だけでなく、防錆化の観点から、アルミ等の金属によって表面がめっきされた高強度鋼板も使用されている。
【０００４】
一方、自動車の車体の組立や部品の取付けは、コストや製造効率の観点から、主にスポット溶接によって行われている。そして、このようなスポット溶接によって形成される溶接部の品質は、引張せん断強さ（ＴＳＳ）や十字引張強さ（ＣＴＳ）によって評価され、使用する母材の引張強さが増加するにつれて、ＴＳＳも高くなることが知られている。しかしながら、引張強さが７８０ＭＰａ以上の高強度鋼板を母材として使用する場合は、母材の引張強さが増加するにつれて、ＣＴＳ等の剥離強度が低下する傾向がある。１３５０ＭＰａ以上では、より一段と剥離強度の低下傾向が顕著になる。
【０００５】
一般に、ＣＴＳが低下する原因としては、ナゲット形成後の急冷によって硬質のマルテンサイト組織が形成されることにより、ナゲットの端部の靭性が低下するためと考えられている。このようにナゲットの端部の靭性が低下すると、ナゲットの端部から亀裂が進展し、脆性的な破壊が起こりやすくなる。
【０００６】
そこで、このような脆性的な破壊が起こらないようにするために、ナゲット及びその周辺付近の組織を焼き戻して、靭性を改善する種々の手法が検討されている。そのような手法として、本通電によりナゲットを形成して一旦冷却した後、再度通電を行うことでナゲット及びその周辺付近を焼き戻すという、後通電法が知られている。
【０００７】
例えば、特許文献１には、複数の鋼板部材の重ね合せ部に、ナゲットと、該ナゲットの周囲に形成される熱影響部と、該熱影響部内でビッカース硬さが最も低い最軟化部と、を有するスポット溶接部を抵抗スポット溶接により形成する抵抗スポット溶接工程と；ナゲットの中心部と、最軟化部との間に、焼き戻しマルテンサイトからなるとともにそのビッカース硬さが最軟化部のビッカース硬さを１００％とした場合に１２０％以下である焼き戻し領域を形成する焼き戻し工程と；を備える、重ね合せ部の溶接方法が開示されている。この特許文献１に開示された方法によれば、スポット溶接部における剥離強度を向上することができる、とされている。
【０００８】
また、特許文献２には、Ｃ含有量が、０．２８０％以上、０．７００質量％以下である少なくとも１枚の鋼板を含む２枚以上の鋼板を重ね合わせた板組を、一対の電極で板厚方向に挟み込んで加圧しながら電流値Ｉ
１
（ｋＡ）で通電する第１通電工程と、該第１通電工程後、２０ｍｓ以上２００ｍｓ以下の時間ｔ
ｃ１
を無通電とする第１無通電工程と、該第１無通電工程後、式（１）：０．６０≦Ｉ
２
／Ｉ
１
≦１．１０を満たす電流値Ｉ
２
（ｋＡ）及び式（２）：５０≦ｔ
２
≦１０００を満たす時間ｔ
２
（ｍｓ）で通電する第２通電工程と、該第２通電工程後、式（３）：ｔ
ｃ２
＞３．５×１０
－３
×Ｍｓ
２
－３．３×Ｍｓ＋１１００を満たす時間ｔ
ｃ２
（ｍｓ）が経過してから、上記通電した位置において、焼き戻し温度が３５０℃以上であり、かつ式（Ａ）：Ｈ＝Ｔ×（ｌｏｇｔ
ＨＴ
＋（１７．７－５．８×［Ｃ］））によって算出される焼き戻しパラメータＨが８０００以上１８０００以下となる条件で焼き戻しを行う焼き戻し工程と、を含む、スポット溶接継手の製造方法が開示されている。この特許文献２に開示された方法によれば、炭素量が比較的高い鋼板を含む板組を用いる場合でも、単通電による抵抗スポット溶接を行う場合に比べ、継手強度を大きく向上させることができる、とされている。
【先行技術文献】
【特許文献】
【０００９】
国際公開第２０１４／０２５０６３号
国際公開第２０２２／２１０７４９号
【発明の概要】
【発明が解決しようとする課題】
【００１０】
しかしながら、従来の後通電法では、所期の効果が得られる条件の範囲が狭い上、実際の生産現場で発生する様々な外乱に対して影響を受けやすい（すなわち、ロバスト性が低い）ことから、実際の生産現場への適用が困難であるのが実情である。なお、実際の生産現場で発生する外乱としては、例えば、チリの発生や電極の摩耗、電極の芯ずれ、鋼板間の板隙などが挙げられる。
（【００１１】以降は省略されています）
